1、天錦掃路車配置資料（4700軸距）整車詳解 該掃路車采用東風天錦型國五二類底盤改裝，加裝副發動機、風機、清水箱、垃圾箱、左右立掃、后置吸盤，掃盤降塵系統，液壓系統、專用裝置電控系統和副車架等改裝而成。1. 東風天錦（軸距4700）型國V二類底盤，豪華帶臥駕駛室，駕駛室?guī)胺较蛑Γ?.00R20鋼絲胎，前后橋帶空氣避震器。配備康明斯發動機，180馬力，低油耗。2. 副發動機采用性能強勁的康機140馬力發動機。（圖1）圖13. 自動離合器驅動風機，減少風機啟動和停止時對發動機的沖擊。離合器在使用過程中具有高度耐磨、使用壽命長、低噪音、低油耗量和節省成本的優點。4. 采用洛陽上市公司，北玻臺信

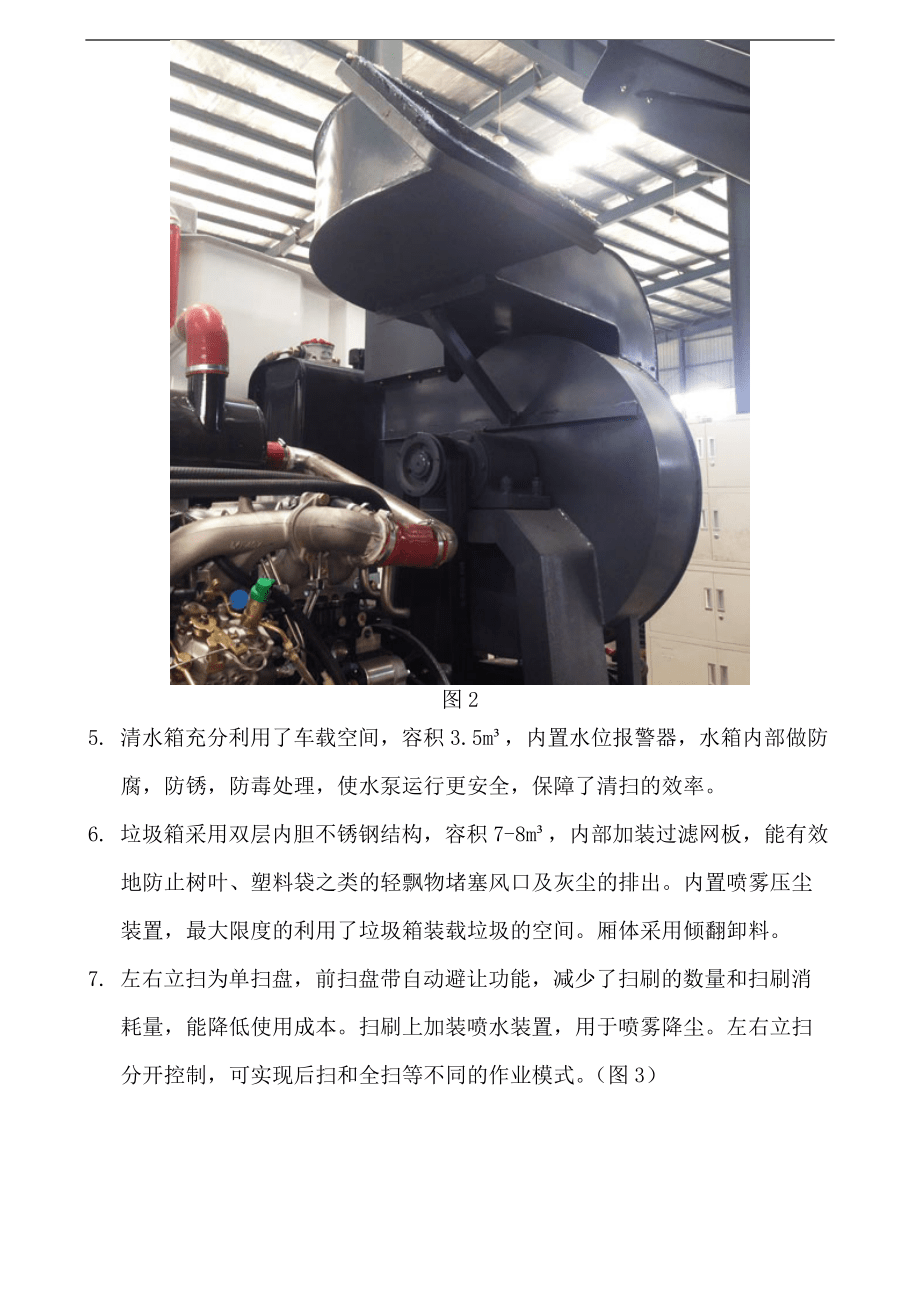

2、大功率耐磨免維護離心風機，無噪音，效率高風量大，使用壽命長。（圖2）圖25. 清水箱充分利用了車載空間，容積3.5m³，內置水位報警器，水箱內部做防腐，防銹，防毒處理，使水泵運行更安全，保障了清掃的效率。6. 垃圾箱采用雙層內膽不銹鋼結構，容積7-8m³，內部加裝過濾網板，能有效地防止樹葉、塑料袋之類的輕飄物堵塞風口及灰塵的排出。內置噴霧壓塵裝置，最大限度的利用了垃圾箱裝載垃圾的空間。廂體采用傾翻卸料。7. 左右立掃為單掃盤，前掃盤帶自動避讓功能，減少了掃刷的數量和掃刷消耗量，能降低使用成本。掃刷上加裝噴水裝置，用于噴霧降塵。左右立掃分開控制，可實現后掃和全掃等不同的作業模

3、式。（圖3）圖38. 吸嘴的吸口寬度達到1300mm，最大作業總寬度大于3.2m。3個高度可調的吸嘴輪，能方便調整和保證吸嘴與路面間合理間隙，從而達到更好的吸污效果，吸污效率更高。（圖4）圖49. 駕駛室手動按鈕式液壓系統驅動左右立掃升降、左右掃盤旋轉、吸嘴升降、垃圾箱后門開閉、垃圾箱傾翻復位等機械動作。（圖5）圖510. 掃盤擺線馬達采用國內知名品牌，使用壽命長穩定可靠，故障率低。11. 液壓管路采用德國標準技術密封結構形式，抗震動性能好，密封可靠性高，可實現無泄漏的密封效果。12. 采用高品質海日森電磁閥，雙向操作按鈕，關鍵電控元件采用德國西門子電器開關，可靠性高，使用壽命長。（圖6）圖6

4、13. 液壓元件采用集成疊加設計，駕駛室電液集中控制，操作方便。14. 加裝手動泵應急系統，在副發動機停止的狀態下也能舉升垃圾箱，便于維護保養。15. 后部采用LED箭頭燈警示燈，保證行車作業安全。（圖7）圖716. 非不銹鋼件經電泳防銹處理，經久耐用。17. 副架承重梁用截面長120mm寬60mm厚8mm的方鋼焊接而成，保障了整車安全性，讓車輛行駛更安全。18. 外觀造型電腦設計，高位側裙，曲面過渡，整體協調勻稱。達到低油耗，低噪音，流線型外觀設計。19. 該車輛可根據客戶需求裝配雪鏟，升降平臺，高炮。充分利用空間，實現一車多用。東風天錦4700軸距掃路車參數表整車車型掃路車整車型號外形尺寸總質量15800kg額定質量9905kg底盤品牌東風型號DFL1160BX1V駕駛室天錦駕駛室準乘人數3軸距4700mm發動機康明斯180馬力輪胎9.00R20上裝副發動機康明斯140馬力水箱容積3.5m³垃圾箱容積8 m³清掃寬度3-3.5m作業能力45000-90000/h最大吸入顆粒110m
