1、精選優質文檔-傾情為你奉上沖壓工藝及模具設計課程設計任務書設計題目：“墊片”零件沖壓工藝及模具設計內容及任務：一、設計的主要技術參數：見產品圖二、設計任務：完成該產品的沖壓工藝方案、設計說明書、模具裝配圖及工作零件圖。三、設計工作量 1、制訂沖壓工藝方案 2、模具總裝圖1張，凸模及凹模零件圖2張 3、設計說明書1份，20頁左右四、設計要求 1、圖紙用CAD繪制并交紙質圖及電子檔 2、本任務書應與說明書、圖紙一同裝訂成冊，并加封面，裝入資料袋中，否則不接收 3、設計必須認真仔細，允許討論，但嚴禁抄襲、復制或復印。名稱：墊片批量：大批量材料：A3（Q235）厚度：3mm摘 要沖裁工藝在工業生產中應

2、用廣泛，沖壓模具設計與制造技術是一項技術性和經驗都很強的工作。本次課程設計任務書提供的零件圖紙要求，用Auto CAD進行設計分析。根據分析結果選擇合理的沖壓工藝和合理的模具結構，在此基礎上優化零件結構和選擇合適的零件材料。經過查閱資料，首先要對零件進行工藝分析，經過工藝分析和對比，采用落料工序，通過沖裁力、頂件力、卸料力等計算，確定壓力機的型號。再分析對沖壓件加工所需的模具類型，選擇所需設計的模具類型。本文首先敘述了沖壓模具的發展?fàn)顩r，模具在現代工業中的作用，和在整個國民經濟中的地位。說明了沖壓模具的重要性與本次設計的意義，接著是簡單說明了模具設計的基本概念和模具設計的一般步驟、模具的分類、

3、模具零件的分類、模具的結構形式、沖壓的基本概念、沖壓工藝基礎理論、塑性力學基礎理論。然后對沖壓件進行工藝分析，完成了工藝方案的確定，對零件排樣圖的設計，完成了材料利用率的計算。再進行沖裁工藝力的計算和沖裁模工作部分的設計計算，為選擇沖壓設備提供依據。其次對主要零部件的設計和標準件的選擇，為本次模具零件圖的繪制和模具的成型提供依據，以及為裝配圖各尺寸提供依據。通過前面的設計方案畫出模具各零件和裝配圖。本次設計闡述了沖壓復合模的結構設計及工件過程。本模具性能可靠，運行平穩，提高了產品質量和生產效率，降低勞動強度和生產成本。關鍵字：沖孔；落料；倒裝復合模；模具結構 沖壓工藝及模具設計課程設計一、 原

4、始數據如圖所示的墊片，外形直徑D=80mm，內孔直徑=40mm,厚度t=3mm,材料為A3(Q235),生產批量：大批量。 二、工藝分析 1、沖壓工序只有沖孔、落料兩道工序。2、材料性能A3（即Q235）是普通碳素結構鋼，具有良好的沖裁成形性能，其抗拉強度為432461Mpa,抗剪強度為304373Mpa。3、零件結構該零件結構簡單且中心對稱，無尖角，對沖裁成形加工較為有利。零件中間有一圓孔，空的最小尺寸為d=40mm,滿足最小直徑dmin1.0t=3mm的要求。同時，經過計算，孔的邊緣距離零件外形的最小尺寸b1=0.5×（80-40）=20mm,滿足沖裁最小孔邊距bmin1.0t=

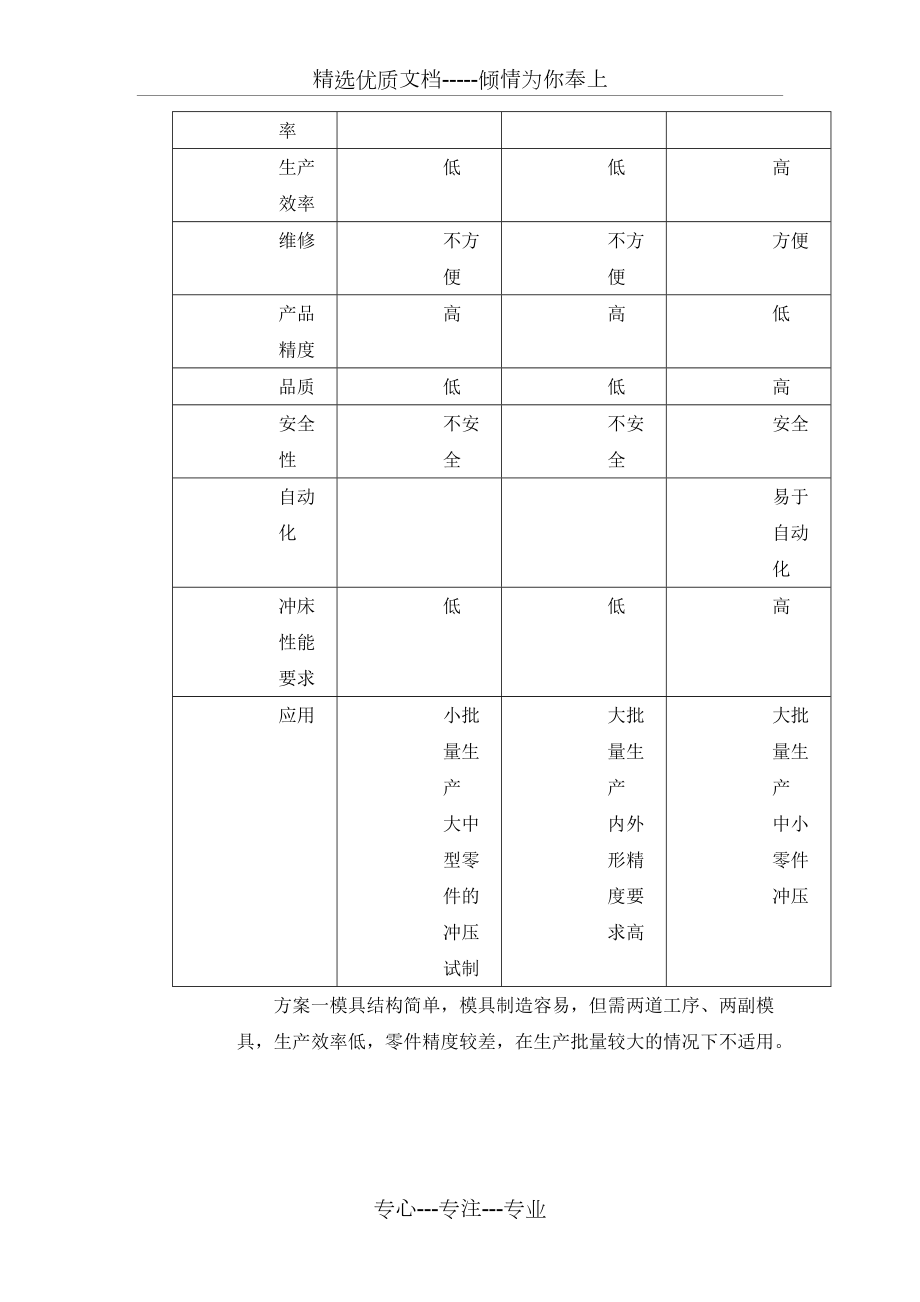

5、3mm的要求。所以，該零件的結構滿足沖裁件的結構要求。綜合以上材料性能、零件結構、尺寸精度的分析，該零件可以采用普通沖裁的方法獲得。三、沖裁方案及模具類型的選擇1、沖壓工序安排方案該零件包括沖孔和落料兩個基本工序，可提出的加工方案如下：方案一：先落料，后沖孔。采用兩套單工序模生產。方案二：落料沖孔復合沖壓。采用復合模生產。方案三：沖孔落料連續沖壓。采用級進模生產。三種類型模具優缺點比較如下：?jiǎn)喂ば蚰?fù)合模級進模結構簡單較復雜復雜成本、周期小、短小、短高、長制造精度低較高高材料利用率高高低生產效率低低高維修不方便不方便方便產品精度高高低品質低低高安全性不安全不安全安全自動化易于自動化沖床性能要求

6、低低高應用小批量生產大中型零件的沖壓試制大批量生產內外形精度要求高大批量生產中小零件沖壓方案一模具結構簡單，模具制造容易，但需兩道工序、兩副模具，生產效率低，零件精度較差，在生產批量較大的情況下不適用。方案二只需一副模具，沖壓件的形位精度和尺寸精度易保證，且生產效率高。模具結構較方案一復雜，但由于零件的幾何形狀較簡單，模具制造并不困難。方案三也只需一副模具，生產效率也很高，但與方案二比生產的零件精度稍差，欲保證沖壓件的形位精度，需在模具上設置導正銷導正，模具制造、裝配較復合模略復雜。所以，綜上所述，宜采用方案二生產?，F(xiàn)對復合模壁厚進行校核，當材料厚度為t=3mm時，可查得凸凹模最小壁厚為C=3

7、mm,現在零件上的最小孔邊距為，有滿足該凸凹模結構要求，所以可以采用復合模生產，即采用方案二。2、選用模具確定按照落料凹模安裝位置，復合模又分為正裝和倒裝兩種形式。正裝復合模沖裁時的沖孔廢料由上向下推出，如多孔件，而孔的廢料落在下模表面，需要及時清除，而倒裝式復合模工作時產生的孔廢料直接由下模部分漏出，比較可知倒裝模操作方便，且安全。所以選用倒裝式復合模進行加工。綜上可知，該零件采用沖孔落料倒裝式復合模生產。四、零件的工藝計算1、排樣、計算條料寬度及確定步距一般而言，排樣原則有：提高材料利用率。對沖壓件來說，由于產量大，沖壓生產效率高，原材料費用常會占到?jīng)_壓件總成本的60%以上，所以材料利用率

8、是一項很重要的經濟指標；使工人操作方便。安全，減輕工人的勞動強度，保證有較高的生產效率，應盡量選條料寬、進距小的排樣方法；使模具結構簡單，模具壽命較高；排樣應保證沖壓件的質量。根據零小、短件形狀，比較可知應采用單排的有廢料方法最合適，如圖專心-專注-專業、搭邊值的確定由零件外形尺寸D=查表得、條料寬度的確定（導料銷導向）條料計算公式：查表得，代入公式，得材料利用率確定步距2、沖壓力的計算1）沖裁力的計算計算沖壓力的目的是為了合理的選用壓力機和設計模具。壓力機的噸位必須大于計算的沖裁力，以適應沖壓的要求。平刃口沖裁時，其沖裁力可按下式計算：其中沖裁力【N】;t材料厚度，【t】為mm;材料的抗剪強

9、度，【】為Mpa;L沖裁周長，【L】為mm?？紤]到模具刃口的磨損，凸凹模間隙的波動，材料機械性能的變化，材料厚度偏差等因素，實際所需沖裁力還必須增加30%，即其中K=1.3為安全系數材料A3的抗剪強度取沖孔沖裁力：落料沖裁力：2) 卸料力、推件力的計算卸料力 推件力 其中，由材料厚度t=3mm,查得卸料力系數推件力系數代入，計算得卸料力：推件力：該模具采用彈性卸料裝置和下出料裝置，所以，總的沖裁力為根據總的沖裁力，初選設備為開式雙柱可傾壓力機JB23-63。3、刃口尺寸計算沖孔模刃口尺寸計算公式：凸模：凹模：落料模刃口尺寸計算公式凹模：凸模：由得由由材料沖裁雙邊間隙：凸模制造公差：由公差表查得

10、，零件的尺寸公差要求為IT14級，依此查得間隙系數x=0.5。將以上數據代入對應公式，得落料模：4、壓力中心的計算零件外形為中心對稱圖形，所以該零件的壓力中心即為零件的幾何中心。五、模具零部件的確定1、標準模架的選用標準模架的選用，依據凹模的外形尺寸確定，所以需要計算凹模的周界大小。凹模高度 凹模壁厚 由材料厚度代入，計算得 因零件結構較簡單，取較小值， 凹模的高度 選用標準模板 因沖壓件精度要求不高，故選用后側導柱模架，根據計算結果，查GB2872.1-90，得，模架的規格如下上模座：2、卸料裝置中彈性元件的選用與計算根據不同橡膠彈性體的性能特點，結合模具卸料的需要，沖裁一般選用較硬的橡膠。

11、聚氨酯彈性體是常用的一種橡膠墊，具有較高的彈性及強度、優異的耐磨性、耐油性、耐疲勞性及抗震動性，其壓縮量一般在10%35%之間。故選用聚氨酯彈性體作為彈性元件。橡膠的預壓力 橡膠的自由高度 取橡膠墊預壓縮量 取橡膠需在預壓后使用，股橡膠的安裝高度 橡膠墊允許最大壓縮量 橡膠的截面面積 橡膠的直徑 此時，有需將該彈性體分割為若干塊。根據需要，選擇6個聚氨酯彈性體，每塊的直徑為每個橡膠彈性體承受的壓力性體在壓縮量所以滿足要求。綜上所述得，選用聚氨酯彈性體3、其他零部件的結構凸模由凸模固定板固定，兩者采用過度配合關系。模柄采用凸緣式模柄，根據設備上模柄孔尺寸，選用規格的模柄。其它零部件參照標準選用。

12、六、沖壓設備的選用沖壓設備選擇的要求：壓力機的行程大小，應能保證成型零件的取出與毛坯的放入。壓力機的工作臺面尺寸應大于沖模的平面尺寸，還需要留有安裝固定的余地，但是在過大的工作臺上安裝很小尺寸的沖模時，工作臺的受力條件也是不理想的。所選用的壓力機的閉合高度應與沖模的閉合高度相適應。模具的閉合高度HO：模具在閉合時，上模座的上表面到下模座的下表面之間的距離。壓力機的閉合高度H：滑塊在下死點時，工作臺面到滑塊下端面的距離。該距離一般是可以調整的，故一般的壓力機均有最大閉合高度。根據沖壓力的大小，選擇開式雙柱可傾壓力機JB23-63，其主要參數如下：公稱壓力：630kN閉合高度調節量：80mm滑塊中

13、心線到床身距離：310mm工作臺尺寸：570mm七、模具裝配圖1、繪制裝配圖附帶圖紙2、主要零件材料選擇及熱處理按模具標準，選取所需的標準件，查清標準件代號及標記，寫在總圖明細表內，并將各零件標出統一代號。上模座：上模座的作用是與壓力機相連接，將模具的上模部分安裝在壓力機上。根據中國模具大典上所推薦，選用HT200。不必進行熱處理，因?yàn)樯夏Ｗ谀＞吖ぷ髦谐惺軟_擊力，要求材料具有較好的強度和韌性。凸模固定板、墊板凸模固定板、墊板在模具工作過程中，承受卸料組件、沖頭傳遞過來的較大的沖擊載荷。因此要求材料有較好的強度、硬度和一定的韌性。根據中國模具大典推薦，選用45鋼，熱處理到HRC4348。凸模固

14、定板凸模固定板，主要起固定凸模的作用。上模的沖頭、小導柱都是固定在固定板上。該板幾乎不承受載荷，對材料沒有什么較大要求，根據中國模具大典推薦，選用45鋼即可。卸料板卸料板在工作過程中起到卸料和壓料的作用。工作時，通過卸料板把條料緊緊的壓在凹模板上，接著沖頭開始工作，易保證產品精度。凸凹模開始分離時，卸料板通過彈簧的作用，將條料卸下。根據中國模具大典的推薦，選用45鋼。凹模板墊板由于在工作過程中承受很大的沖擊載荷，根據中國模具大典推薦，選用45鋼，熱處理到HRC4348。下模座其作用與上模座相似，根據中國模具大典推薦，選用HT200。模架的選取在定好排樣圖和選定模具的基本形式后，便可以選模了。根

15、據中國模具大典的推薦，選定各模板的尺寸。模具設計時，螺釘和銷釘?shù)倪x用應注意以下幾點：同一組合中，螺釘?shù)臄?shù)量一般不少于3個（被連接件為圓形時為36個，為矩形時為48個），并盡量保證定位可靠。螺釘和銷釘?shù)囊?guī)格應根據沖壓工藝力大小和凹模厚度等條件確定。螺釘規格可查表，銷釘?shù)墓Q直徑可取與螺釘大徑相同或小一個規格。螺釘?shù)男肷疃群弯N釘?shù)呐浜仙疃炔荒芴珳\，也不能太深，一般可取其公稱直徑的1.52倍。螺釘之間、螺釘與銷釘之間，螺釘、銷釘距凹模刃口及外邊緣的距離，均不應過小，以防降低模板強度，其最小距離可查表。各被連接件的銷孔應配合加工，以保證位置精度。銷釘與銷釘之間采用H7/n6或H7/m6配合，查表可選

16、用螺釘規格為M10?？偨Y(jié)經過一段時間的論文設計，至此已基本完成了任務書所規定的任務。本設計涉及的課程很多，涉及到機械制圖、冷沖壓工藝及模具設計、模具制造工藝學、金額屬學與熱處理、成型設備、CAD繪圖等相關課程的知識。在校期間的我還進行了金工實習、和兩次課程設計。這些課程的學習，以及課程設計的演練都為這次畢業設計做了很好的準備。基礎課和專業課，它們?yōu)槲业脑O(shè)計做了前提，它們是我設計的理論基礎點，金工實習讓我深入而清楚的看到了在實際生產中機械產品的結構和工作運轉情況，而兩次課程設計則是和這次畢業設計最接近，最有相似之處的，它們?yōu)槲疫@次的設計的順利進行起到了很好的鋪墊作用。 此次畢業設計也是我們從大學

17、畢業生走向未來工程師重要的一步。從最初的選題，開題到計算、繪圖直到完成設計。其間，查找資料，老師指導，與同學交流，反復修改圖紙，每一個過程都是對自己能力的一次檢驗和充實。畢業設計收獲很多，比如學會了查找相關資料相關標準，分析數據，提高了自己的繪圖能力，懂得了許多經驗公式的獲得是前人不懈努力的結果。但是畢業設計也暴露出自己專業基礎的很多不足之處。比如缺乏綜合應用專業知識的能力，對的不了解，等等。這次實踐是對自己大學三年所學的一次大檢閱，使我明白自己知道還很淺薄，雖然馬上要畢業了，但是自己的求學之路還很長，以后更應該在工作中學習，努力使自己成為一個有所貢獻的人。 也許我的學生生涯從此就會結束，但是學習的道路卻還將持續下去，畢竟“學無止境”。通過這次設計，我懂得了“凡事必親躬”，唯有自己親自去做的事，才懂得其過程的艱辛。未來的人生路途中難免會遇到各種和樣的困難和挫折，也正是這次設計讓我有了迎接新的挑戰，戰勝困難的通報。參考文獻：【1】 曾霞文 徐政坤主編. 壓工藝及模具設計，長沙：中南大學出版社，2006【2】 王 芳主編. 壓模具設計指導，北京：機械工
