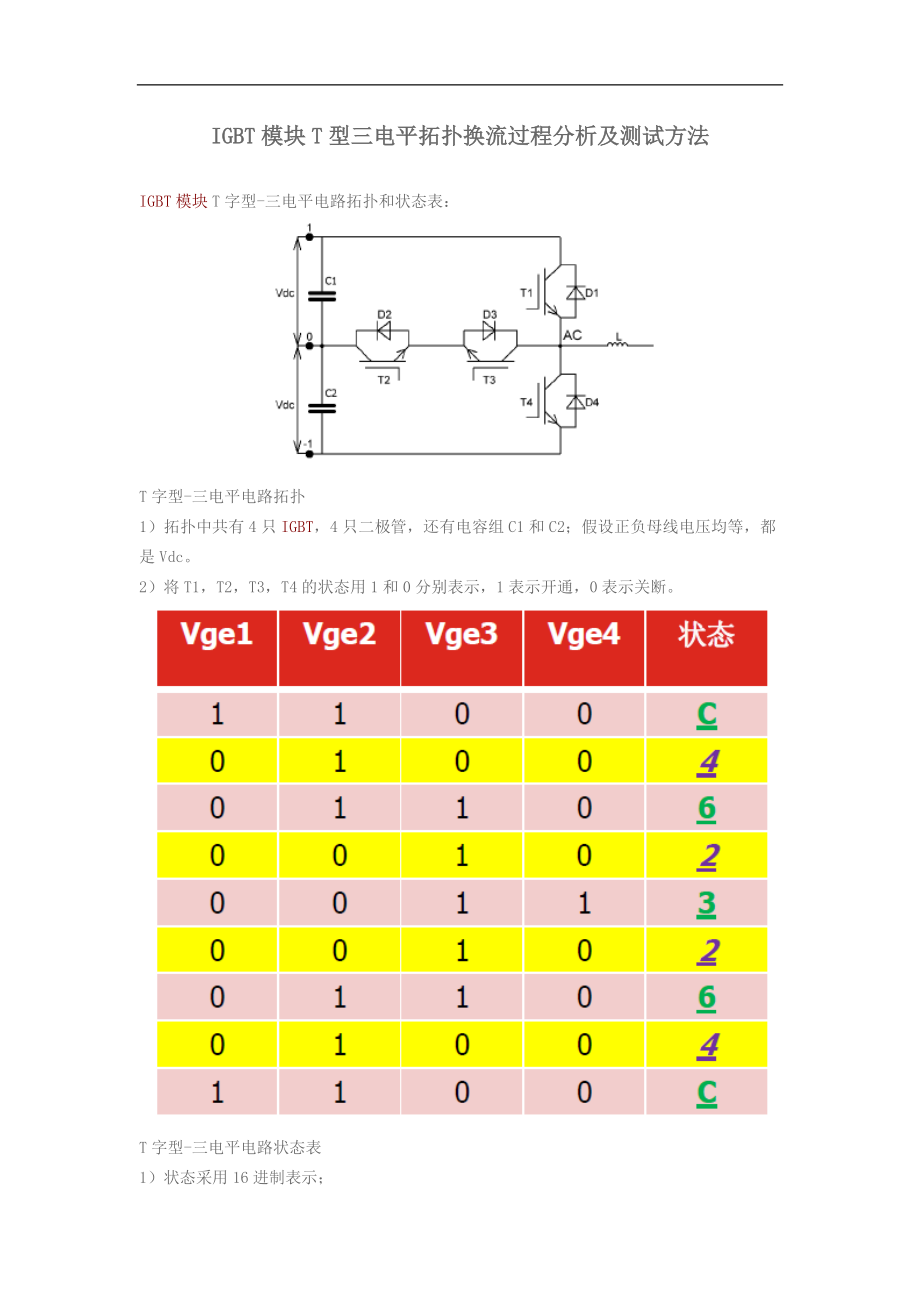

1、精選文檔IGBT模塊T型三電平拓?fù)鋼Q流過程分析及測試方法IGBT模塊T字型-三電平電路拓?fù)浜蜖顟B(tài)表： T字型-三電平電路拓?fù)?）拓?fù)渲泄灿?只IGBT，4只二極管，還有電容組C1和C2；假設正負母線電壓均等，都是Vdc。2）將T1，T2，T3，T4的狀態用1和0分別表示，1表示開通，0表示關斷。 T字型-三電平電路狀態表1）狀態采用16進制表示；2）穩定模態有3種：C，6，3；3）死區狀態有2種：4，2。死區狀態的切換用黃色部分表示。狀態循環和電流流向： 在該拓?fù)渲校琁GBT的所有開關狀態的切換是循環的過程。 在該拓?fù)渲?，電流的流向分為兩種情況：朝內-藍色箭頭所示；朝外-紅色箭頭所示。由于這兩

2、種情況是對偶關系，所以在以下的分析中，我們假定電流流向朝外（紅色箭頭）。狀態C-1100： 狀態C-1100->狀態4-0100： 狀態4-0100->狀態6-0110： 狀態6-0110->狀態2-0010： 狀態2-0010->狀態3-0011： 狀態3-0011->狀態2-0010： 狀態2-0010->狀態6-0110： 狀態6-0110->狀態4-0100： 狀態4-0100->狀態C-1100： 小結：經過以上對三電平拓?fù)渲忻總€(gè)切換過程的分析，可以得出如下結論：IGBT部分：1）電流朝外流時：T1(C->4)，T2(6->

3、2)在關斷時會有電壓尖峰。2）電流朝內流時：T3(6->4)，T4(3->2)在關斷時會有電壓尖峰。3）T1T4在關斷時產生的電壓尖峰，都是基于半個母線電壓Vdc。但是由于T1管和T4管的阻斷電壓高，所以T1管和T4管的關斷電壓應力風險相對較低；而T2管和T3管是低壓管，所以T2管和T3管的關斷電壓應力相對較大，這點需要特別注意。 二極管部分：1）電流朝外流時：D3，D4有續流。D3(4->C)，D4(2->6)反向恢復。2）電流朝內流時：D1，D2有續流。D1(4->6)，D2(2->3)反向恢復。3）高阻斷電壓D1管和D4管在反向恢復時，是基于半個母線電

4、壓Vdc，所以產生的峰值功率也相對較小；但是D2管和D3管由于阻斷電壓較低，在基于半個母線電壓Vdc反向恢復時，產生的峰值功率會相對較大，這點需要特別注意。雙脈沖測試： 1）經過以上分析，我們知道T字型-三電平拓?fù)渲兴闹籌GBT都會存在關斷電壓尖峰，四只二極管都存在反向恢復行為。2）為了確保系統中所有器件的安全性，我們需要利用雙脈沖測試對各個器件進行評估。雙脈沖測試-T3&D1： 1）在“1”和“AC"之間加入電感L。2）T1，T2，T4常關。3）給T3管發雙脈沖。4）用示波器觀測T3管的開關行為，和D1管的反向恢復行為。5）藍色路徑表示IGBT電流。6）綠色路徑代表二極管續

5、流電流。雙脈沖測試-T1&D3： 1）在“0”和“AC"之間加入電感L。2）T3，T4常關，T2常開。3）給T1管發雙脈沖。4）用示波器觀測T1管的開關行為，和D3管的反向恢復行為。5）藍色路徑表示IGBT電流。6）綠色路徑代表二極管續流電流。雙脈沖測試-T2&D4： 1）在“AC”和“-1"之間加入電感L。2）T1，T3，T4常關。3）給T2管發雙脈沖。4）用示波器觀測T2管的開關行為，和D4管的反向恢復行為。5）藍色路徑表示IGBT電流。6）綠色路徑代表二極管續流電流。雙脈沖測試-T4&D2： 1）在“0”和“AC"之間加入電感L。2）

6、T1和T2常關，T3常開。3）給T4管發雙脈沖。4）用示波器觀測T4管的開關行為，和D2管的反向恢復行為。5）藍色路徑表示IGBT電流。6）綠色路徑代表二極管續流電流。短路測試： 短路測試的測評，按照短路電流從高電位至低電位的流向，我們把短路測試分為如下三種：1，"1"->"0"2，"0"->"-1"3，"1"->"-1"短路測試"1"->"0"： 1）在"1"和"AC"之間加入“短粗”的銅排。2）T1管常關，T2管常關，T4管常關，給T3管發單脈沖。3）用示波器觀察T3管的退飽和行為和驅動板短路保護功能。短路測試"0"->"-1"： 1）在"AC"和"-1"之間加入“短粗”的銅排。2）T1管常關，T3管常關，T4管常關，給T2管發單脈沖。3）用示波器觀察T2管的退飽和行為和驅動板短路保護功能。短路測試"1"->"-1&qu
