1、KHN39-1000 型制氮機操作標準手冊一、目的為提高公司制氮機操作人員數量， 發現問題能夠及時解決， 保證各車間能夠 正常使用，延長制氮機使用壽命，特制訂本標準操作手冊。二、適用圍公司車間設備員、負責人，公共系統監管人員。三、術語解釋KHN39-1000型PSA制氮機：KHN型變壓吸附氮?dú)庠O(shè)備采用優質碳分子篩 為吸附劑，利用PSA (全稱PRESSURE SWING ADSORPTION )變壓吸附原理， 直接從壓縮空氣中獲取氮?dú)狻５獨饬髁靠蛇_(dá)到10-2000Nm3/h ，氮?dú)饧兌?599.999% 。在一定壓力下，由于動力學效應，氧、氮在碳分子篩上的擴散速 率差異較大， 短時間氧分子被碳

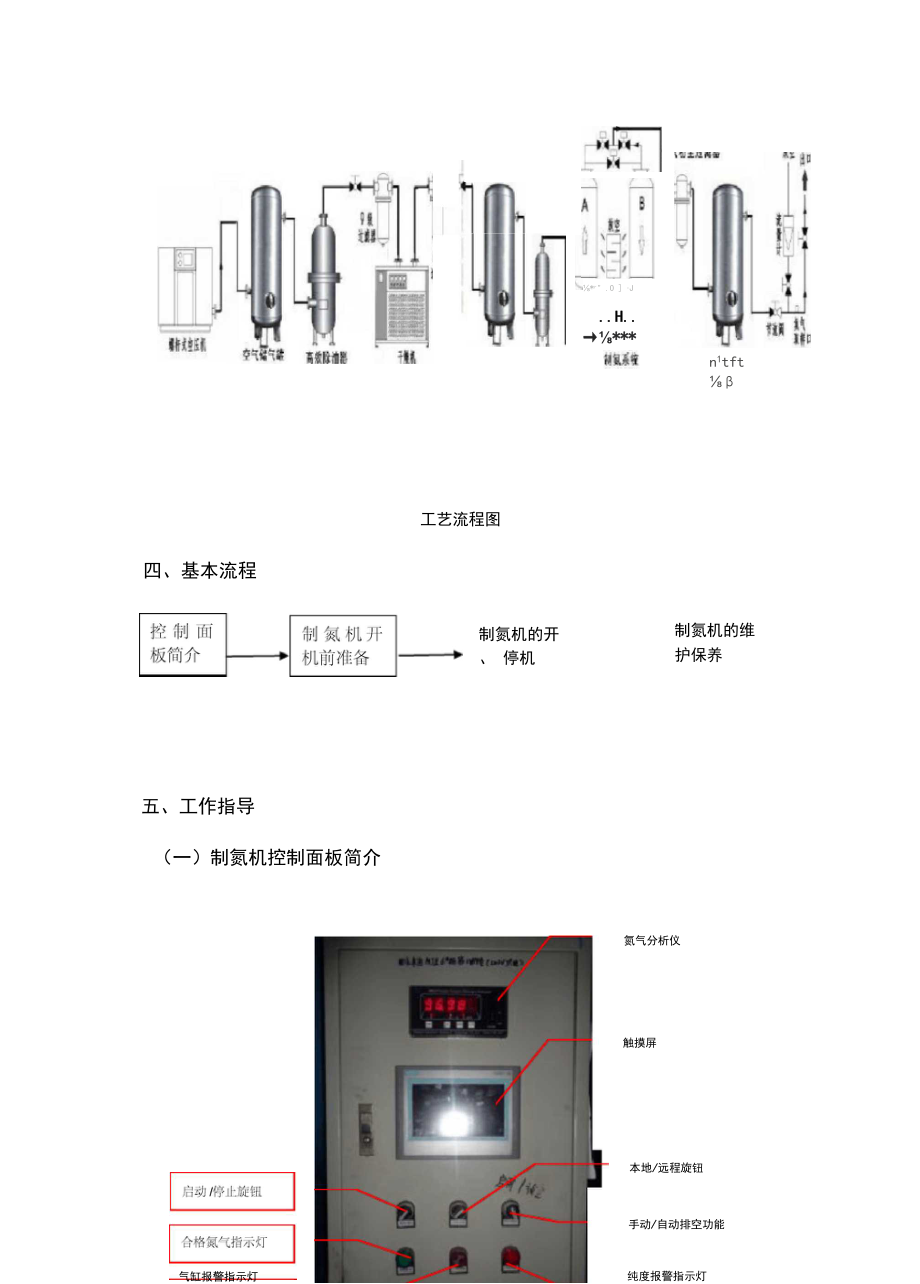

2、分子篩大量吸附，氮分子氣相富集， 達到氧氮分離的目的。 由于碳分子篩對氧的吸附容量隨壓力的不同而有明顯的差異，降低壓力即可解吸碳分子篩吸附的氧分子， 以便碳分子篩再生， 得到重復循環使用。 制 氮系統有兩只吸附塔，吸附塔中填充碳分子篩，一塔吸附氧，制取氮?dú)猓硪恢?塔解吸再生，排出上次吸附在碳分子篩表面的氧，每次吸附時間為 58(預設) 秒，切換前兩只吸附塔同時均壓， 使壓力相等， 然后切換吸附塔， 如此循環交替， 連續產生高品質氮?dú)饪諝鈮嚎s機凈化設備正面活性炭過濾器凈化設備背面制氮機n1tft*r" .O J.H.*工藝流程圖四、基本流程制氮機的開、 停機制氮機的維 護保養五、工作

3、指導（一）制氮機控制面板簡介氣缸報警指示燈本地/遠程旋鈕手動/自動排空功能氮?dú)夥治鰞x觸摸屏純度報警指示燈1、純度報警指示燈：此燈亮?xí)r設備正在產出不合格氮?dú)狻＃ㄔO(shè)備剛開機時有半 小時左右氮?dú)獠缓细竦兌扔兴仙龑僬，F(xiàn)象）。2、合格氮?dú)庵甘緹簦捍藷袅習r說明設備氮?dú)夂细瘢⑼芫W(wǎng)輸送合格氮?dú)狻?、啟動/停止旋鈕：當把本地/遠程旋鈕旋至“本地”時，旋至啟動后，氮?dú)庠O(shè) 備啟動，旋至停止則氮?dú)庠O(shè)備停止。4、本地/遠程旋鈕：旋至本地時為本地控制狀態，旋至遠程則為遠程控制狀態。5、 手動/自動排空功能：開機時旋轉至“自動”，當?shù)獨鉂舛冗_(dá)到99%以上時, 旋轉至“手動。6氮?dú)夥治鰞x：顯示出口成品氮?dú)馑矔r(shí)純度。

4、7、氣缸報警指示燈：此燈亮?xí)r說明氮?dú)馔卜肿雍Y不足，需要補充分子篩。8、觸摸屏：顯示氮?dú)饬髁考兌取⒃O(shè)備進出口壓力、故障信息、故障報警、在線修改設備運行參數及維護提醒等功能純度報警指示燈氮?dú)饬髁俊毫χ频獧C(jī)工藝流程圖（二）制氮機開機前準備1、檢查制氮機管線連接完好，無泄漏、斷開現象，閥門處于正常開關（從凈化 風緩沖罐至氮?dú)饩彌_罐出口所有法蘭連接、閥門）上下均壓閥處于關閉狀態制氮吸附筒進氣口手動閥關閉制氮吸附筒排氣口手動閥常開制氮吸附筒進氣閥關閉氮?dú)饩彌_罐岀口閥門關閉2、檢查控制箱所有導線接頭保證接線緊固檢查控制箱內所有導線接頭緊固3、打開控制箱，合上空氣開關，系統通電此時設備處于待機狀態 若有接線

5、松動、脫扣及時找電動維4、檢查凈化設備按周期（30分鐘）正常切換，溫度小于180 C,壓力達到0.6MPa壓力達到0.6MPa以上以上，排污正常檢查排污有風和水 排岀（三）制氮機的開、停機（1）開機1、開啟空壓機將制氮機總進總出的閘閥開到最大凈化風緩沖罐岀 口閘閥開至最大氮?dú)饩彌_罐入口閘 閥開至最大2、查看制氮機前面的凈化風緩沖罐壓力達到0.7Mpa以上凈化風緩沖罐壓力達到0.7MPa以上3、然后依次旋轉控制面板按鈕“本地”-“啟動”-“手動”，自動閥門開始運 行，然后緩慢（20-30秒）打開制氮吸附筒進氣口的手動閥至最大，制氮吸附筒壓力達到0.4MPa以后，旋轉至“自動”，當?shù)獨饧兌冗_(dá)到 9

6、9%以上時旋轉至“手動”制氮吸附筒壓力達到0.4MPa以上4、當開始產生合格氮?dú)夂螅徛?0-30秒）打開流量計上面的閘閥控制流量在 1000Nm 3h 以下。緩慢打開流量計上面的閘閥（2）停機1、氮?dú)庠O(shè)備停機：將控制器面板上“啟動/停止”開關旋轉至“停止”，再斷開配電箱的空氣開關，系統斷電。按下控制面板上的停止開關切斷配電箱中的空 氣開關2、依次關閉凈化風緩沖罐出口閘閥，制氮吸附筒進氣口手動閥，氮?dú)饩彌_罐入 口閘閥，流量計上面的閘閥。（四）制氮機的維護保養1、排污系統：每天定時檢查排污系統（過濾器、冷干機、緩沖儲氣罐），每班 （8小時）至少排放三到五次，若遇天氣潮濕或壓縮空氣含水量較高時，可適當增加
