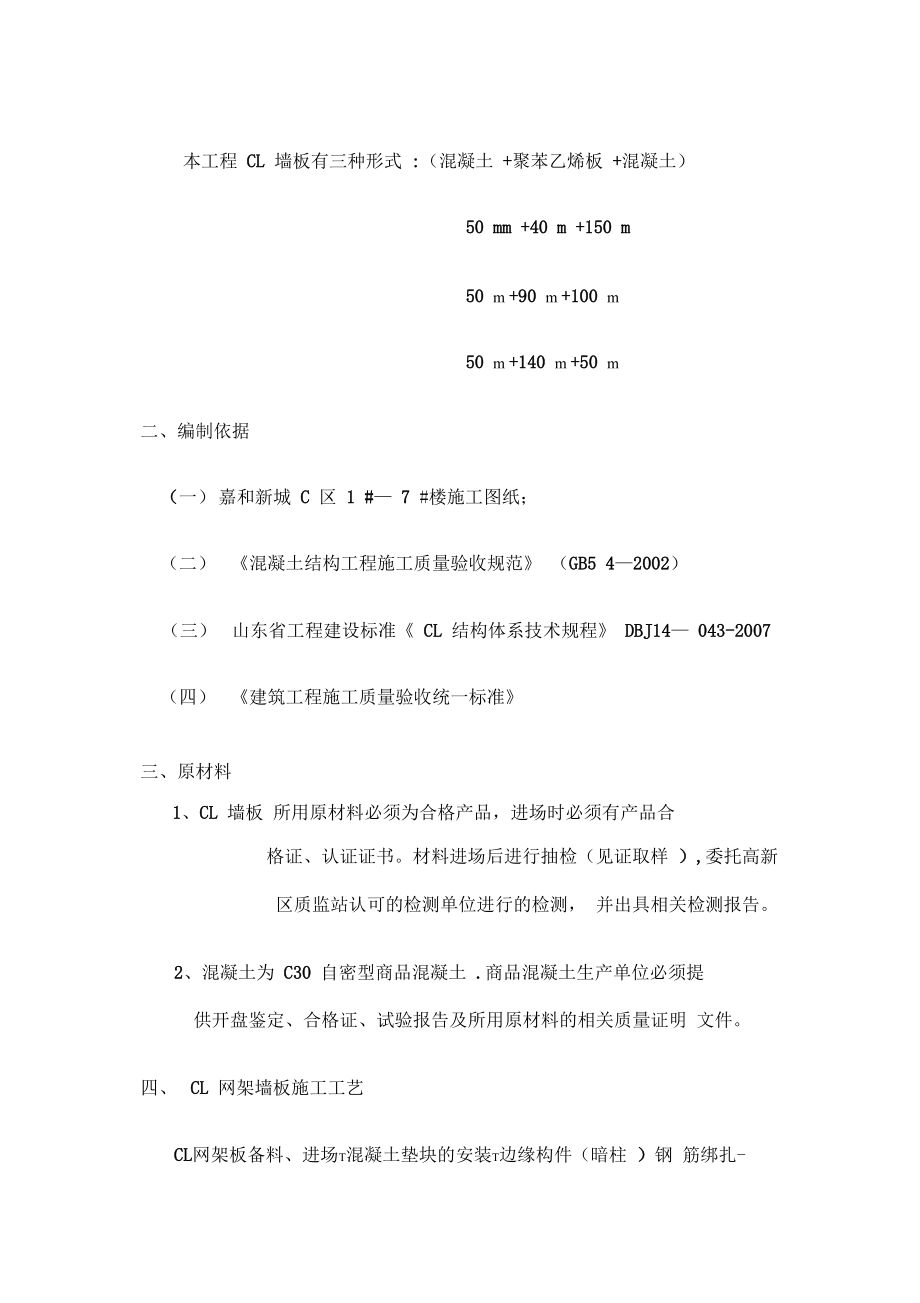

1、CL墻板施工方案完整（完整版資料，可直接使用可編輯，推薦下載）嘉和新城C區1# 7#樓CL墻板施工方案編制單位：山東泰安建筑集團編制時間 :2021 年 4 月 26 日、工程概況嘉和新城1# -7 #樓為5+1層住宅樓，夕卜墻為240伽厚CL復合 剪力墻。CL復合墻板由兩層?3 50鋼絲網用協插鋼絲連接構成的三維 空間骨架 ,中間夾保溫隔音聚苯乙烯板形成的網架板 ,然后在聚 苯乙烯板兩側澆筑自密實混凝土構成。本工程 CL 墻板有三種形式 :（混凝土 +聚苯乙烯板 +混凝土）50 mm +40 m +150 m50 m +90 m +100 m50 m +140 m +50 m二、編制依據（一

2、）嘉和新城 C 區 1 # 7 #樓施工圖紙；（二）混凝土結構工程施工質量驗收規范 （GB5 42002）（三）山東省工程建設標準 CL 結構體系技術規程 DBJ14 043-2007（四）建筑工程施工質量驗收統一標準三、原材料1、CL 墻板 所用原材料必須為合格產品，進場時必須有產品合格證、認證證書。材料進場后進行抽檢（見證取樣 ）,委托高新 區質監站認可的檢測單位進行的檢測， 并出具相關檢測報告。2、混凝土為 C30 自密型商品混凝土 .商品混凝土生產單位必須提 供開盤鑒定、合格證、試驗報告及所用原材料的相關質量證明 文件。四、CL 網架墻板施工工藝CL網架板備料、進場t混凝土墊塊的安裝t

3、邊緣構件（暗柱 ）鋼 筋綁扎-CL網架板安裝就位（放控制線、安裝、固定）t CL網 架板周邊鋼筋連接及管線敷設t模板支設t兩側混凝土的同時 澆注T模板拆除T混凝土養護（一）施工準備1、施工前認真熟悉圖紙，通過授課和現場參觀學習的形式了解 和熟悉 CL 板的技術規程、施工工藝和結點構造處理等技術要 求。2、施工人員應及時聯系生產廠家的技術人員在先期提報計劃和 具體施工時進行技術指導。3、提前做好 C30 自密性混凝土的試配和開盤鑒定工作，并提供 書面資料 ,為下步施工做好準備。4、CL 板必須按照圖紙和技術規程提報出供料計劃 .料單上必須根據網架板規格、尺寸、位置等標好編號。二 ）CL 網架板施

4、工1、CL 板在運輸過程中， 嚴謹拋擲、任意踩踏 .要按照施工使用的 順序放在干燥的平地上（先用的放在外邊），采用斜立式存 放或水平碼放，底部應墊置同等規格的方木 .當存放時間較長 時，要做好防雨、防風措施。2、網架板安裝前應提前在兩側安裝細石混凝土墊塊，墊塊成矩形或梅花形均勻分布，間距不宜大于500 mm,寬度在800 mm以下 的 CL 網架板，可安裝一塊墊塊。3 、網架板應由具有一定安裝經驗的人員負責 CL 網架板的安裝。CL網架板安裝前，放線人員必須提前放出墻板和暗柱及門窗洞 口等各構件的軸線、邊線和標高控制線。安裝人員安裝前必須 對照圖紙仔細核對網架板的型號和尺寸，確認無誤后 ,方可

5、開 始安裝。網架板安裝時要保證軸線和邊線準確， 盡量一次就位， 避免二次安裝造成網架板的變形和損壞。網架板安裝就位，確 認型號、規格及位置準確無誤后，要搭設臨時支撐，以保證網 架墻板的穩定性 .4、 網架板安裝完畢后，水電及空調等安裝人員進行預留預埋。5、模板工程 模板必須采用優質竹膠板或木膠板及優質方木制作， 支撐系 統要牢固，穩定性好 . CL墻板采用C30自密性混凝土澆筑，混凝土流動性較大，因 此模板不得留有孔洞和縫隙，防止漏槳現象。 模板安裝前， 在模板底部鋪墊水泥砂漿或就位后在模板兩側 勾抹水泥砂漿（水泥砂漿標號必須大于混凝土同標號水泥砂 漿一個標號）。 在柱梁或梁板接頭處采用雙面膠

6、帶或海綿條方式進行密封 . 模板拼縫必須嚴密，如不嚴密應采取粘貼膠帶等密封措施。 模板支模前， 必須由專職質檢員校核墻板的軸線尺寸是否正確,CL網架板的規格是否與圖紙相符，安裝是否完整、到位, 并在 CL 網架板兩側插入預制的長方體預制墊塊。 模板其它施工方法按照相關模板施工標準和工藝及施工規 范進行施工。6 、混凝土工程 CL 復合剪力墻中的自密性混凝土的澆筑順序11*1”11X-LJ- 混凝土澆筑前，應對進場的每批次混凝土的塌落度進行現 場測試，必須滿足塌落度（60秒）：260280伽。 由于CL結構體系網架板的鋼絲網片間距比較小，混凝土截面較小，混凝土澆筑時不采用插入式振搗澆筑。 混凝土

7、用料斗澆筑時，應使出料口和模板入口距離盡量減小，必要時可用串筒或溜槽（管），避免產生離析 .澆筑時 兩側應流量均衡澆筑，并隨時觀察兩側混凝土漿面高差，高 差不應超過400 mmo 聚苯乙烯板自身強度低，澆筑時下料點選擇在邊緣構件處，以保護苯板不受破壞。 CL結構體系網架板鋼絲縱橫交錯，常規振搗容易導致網架 破損，因此為了增強混凝土的密實，必須采用小型號振動棒和 皮錘,在澆筑的同時，從下到上振搗模板外側，并用20螺紋鋼筋進行適量插搗，插搗時要注意保護苯板。澆筑下窗口 時要加強對模板的敲擊，澆筑砼要從窗口的一側進行澆筑， 防止混凝土在窗口下堵氣。 由于截面較小，混凝土在拆模后，必須立即涂刷養護劑

8、. 混凝土其它施工方法按照相關混凝土施工標準和工藝及施 工規范進行施工。五、質量要求（一）CL結構體系網架板必須由專業生產廠家生產，生產單位必須具有產品認證證書等相關資質。（二）CL 結構體系網架板網片在模板中的位置控制非常關鍵。CL 結構體系網架板進場驗收合格后，應由具有一定安裝經驗 的人員負責安裝，支模前應檢查墊塊數量及間距是否應滿足 要求，網架板固定要牢靠，位置準確。（三）網架板安裝要垂直，固定要牢靠。（四）鋼絲焊接網補強措施在施工過程中，如果由于較粗的電管或其它管道需要沿墻豎 向走管等原因，導致鋼絲網片被截斷。在操作完畢后 ,應用該 側同規格網片將被截斷處補貼加強。加強處各邊搭接長度不

9、 小于160伽，綁扎點數不少于網格數的四分之一五）采用自密性混凝土時 ,如果構件較深或有死角 ,應在模板上預留一些小孔來排出空氣，但在混凝土澆注滿實后立即堵實，以防灰漿流失 .（六）澆筑之前要認真檢查模板及其支架、鋼筋以及保護層厚度、 預埋管、預埋件等的位置、尺寸，確認正確無誤后方可進行澆 筑。澆筑的混凝土應填充到鋼筋、 埋設物周圍及模板內各角落， 為防止產生澆筑不均勻及表面氣泡，必須在模板外側輔助敲 擊。六、安全要求1、嚴禁酒后施工。2、在惡劣氣候如大雨、大雪、大霧和五級以上大風影響安全生 產時,應停止施工作業。3、施工機具應定期檢查。符合有關規定后才能使用 .4、高空作業必須佩帶安全帶及采

10、取相應的安全保證措施。5、必須遵守施工現場文明施工規則 及十項安全生產措施6、必須服從施工現場人員及業主、監理等相關人員的管理 .7、CL 網架板進場以后，必須切實做好防火措施。 CL 網架板要 堆放整齊 ,離開建筑物（腳手架）不小于 3 米。嚴禁在堆放區 域抽煙和使用電焊機、對焊機等產生明火的機械。必要時要 在堆放區域安放滅火器材 .CL 網架板在安裝過程中也要采取 必要的防火措施（如嚴謹抽煙等） ,以免產生火災 .山東泰安建工集團2021年 4月 26日CL結構體系復合剪力墻現場澆筑施工方案CL結構體系介紹CL 結構體系是一種全新的復合混凝土剪力墻結構體系 , 其核心 構件一一CL復合混凝

11、土剪力墻是由CL網架板（一種由兩層或三層鋼 筋焊網偏中夾以EPS保溫板后用三維斜插鋼筋焊接而成的網架）兩 側澆筑混凝土后形成的兼受力、保溫于一體的墻體。該體系具有以 下特點：取代粘土磚混結構；比磚混結構提高 23個抗震等級；可 以達到國家 65%節能標準 , 且保溫層與建筑主體同壽命 , 從根本上克 服了其它外墻外保溫、外墻內保溫耐久性不足的弊病；減少墻體厚 度，擴大使用面積 58%；實現建筑工廠化和住宅產業化。1、特點 整體性良好；穩定性提高；保溫層技術措施得當，可以防止普通做法的保溫層外維護層脫落、開裂等質量通病。2、適用范圍適用于所有 CL 結構體系中 CL 復合混凝土剪力墻現場整體現澆

12、 工程的施工和采用 CL 結構體系保溫技術的高層混凝土剪力墻現澆 工程的施工。3、工藝原理CL網架板中的EPS保溫層雖然通過斜插鋼筋進行了固定，但是在 兩側混凝土澆筑時若高差超出一定范圍，在側壓力作用下EPS板會產生側向位移。通過在 CL 網架板兩側按一定間距澆筑混凝土墊塊， 并控制兩側混凝土澆筑速度可以確保 CL 復合混凝土剪力墻達到設計標準。4、工藝流程CL網架板備料、進場t混凝土墊塊的制作（或成品定位卡邊緣構件（暗柱）鋼筋綁扎-CL網架板安裝就位t CL網架板周邊鋼 筋連接及管線敷設t模板支設t兩側混凝土的同時澆筑t模板拆除 T混凝土養護。5、施工要點5.1 施工準備5。 1。 1 技術

13、準備工作必須熟悉 CL 結構體系特點及施工工藝和相關標準。熟悉施工圖 紙，組織施工圖紙的自審、會審和現場簽證。準備自密實混凝土的 試配工作。場地準備工作CL 結構體系施工中，存放 CL 網架板需要一定面積的施工場地 . 場地宜設在施工現場，且在吊裝設備工作范圍之內。場地的面積根 據CL網架板的數量、施工進度及現場實際情況確定。5。 2 CL 網架板的備料、進場5.2。 1 CL 網架板的提料CL 網架板為非標準塊，需要根據施工圖中 CL 復合剪力墻的布 置情況 ,依據施工圖中的節點詳圖和相關技術規程結合施工縫留設情 況對 CL 復合剪力墻進行分解。 詳細表述出 CL 網架板的規格、 尺寸、 周

14、邊節點特征、數量、位置等情況，通過定單形式提前與專業生產廠家溝通生產及供貨計劃5.2。2 CL 網架板的進場CL 網架板應根據使用進度提前進場。裝卸時嚴禁摔震、踩踏。 CL 網架板應按照使用順序存放在干燥平整的場地，搭設臨時護架， 并且采用斜立式存放。當存放時間較長時應作好防雨、防潮、防風 的防護措施。5.3 成品定位卡的使用5。3。 1 位置及間距成品定位卡呈矩形或梅花形均勻分布， 中心行距及列距均不宜大 于500mm;寬度在800mm以下的CL網架板，可以只安裝一列定位 卡；網架板兩側的定位卡中心宜相互對正，誤差不應大于50mm。5.3。 2 存放網架板按使用順序斜立或水平碼放。碼放時應加

15、方木襯墊， 注意保護好，不得出現網架板架空。5。4 CL 網架板安裝就位CL 網架板安裝應根據施工段劃分、安裝順序、 CL 網架板編號對應施工圖軸線 位置安裝。安裝采用塔吊吊裝方式進行。在CL網架板吊裝的過程中， 采用在CL墻板上部較厚一側一排墊塊下穿 50鋼管或方木作為扁 擔，吊索吊起扁擔使CL墻板就位，也可根據塔吊工作性能采用架箱 成批吊裝。CL墻板的吊裝一般采用逐間封閉式吊裝或雙間封閉式吊裝 根據引測到施工平面的水平和垂直控制線，用墨線放出 CL 復合剪力墻及內隔墻的軸線和邊線及門窗洞口位置線、暗柱等邊緣構件 結點線等，并在相應位置標注墻板編號 .起吊應垂直、平穩，繩索與墻板水平夾角不宜

16、小于 45 度。各吊 點要受力均勻 . 如果墻板因開洞口太大導致墻板剛度不夠時， 應通過 夾方木或鋼管 , 挑在水平兩塊墊塊下面增加墻板的平面穩定性 .5。4.2 CL 網架板就位 墻板就位時，應對準墻板邊線，盡量一次就位，以減少撬動。如 果就位誤差較大，應將墻板重新吊起調整。校正墻板垂直度時，可 以采用在墻板底部墊鐵楔或木楔的方法， 也可以采用水平螺栓調節。5。4。3 臨時固定墻板吊裝就位后， 采用鋼管搭設臨時護架 ,保證墻板的穩定性 . 臨 時護架可以采用操作平臺法和工具式斜支撐法 . 無論使用何種支撐 方法，護架必須具有自身的穩定性和足夠的剛度、強度。5。5 大模板的安裝在 CL 網架板

17、安裝就位后即要進行墻體大模板的支設，其中大模 板安裝的施工工藝參見大模板施工工藝標準及相關施工工法內 容即可. 而與此相關的工藝標準和工法有區別之處就是模板的密封 措施。CL結構體系與普通剪力墻結構最大的區別就是 CL復合剪力墻 要使用自密實混凝土進行混凝土的澆筑。因此，要求模板的任何一 個邊角部位都不得留有孔洞和縫隙 ,以防止漏漿現象的發生 . 具體措 施如下：在大模板就位時 , 在大模板下部鋪墊砂漿或就位后勾砂漿縫，防止大模板下部返漿；在門窗洞口的木框上用木螺絲固定增設鋼板護角， 采取加厚木板 邊框和增加對角支撐， 以保證木框的整體剛度和防止角部變形漏漿。在所有模板的拼接縫部位均采用壓海綿

18、密封條的措施。局部部位必要時可采用粘貼塑料膠帶或打密封膠等輔助措施， 切 實保證避免水泥砂漿泄漏。洞口陰角等死角部位應留設通氣孔 , 混凝土澆筑時應及時觀察， 混凝土充滿后立即進行封堵。5.6 混凝土澆筑5。6.1 混凝土工作性能CL 復合剪力墻中因鋼筋密集、混凝土截面很小，不能采用普通 混凝土進行澆筑，也不得采用振搗器進行插入式振搗。因此，采用 設計強度等級的自密實高性能混凝土，該自密實混凝土應達到以下 工作性能：塌落度：260280 mm；擴展度：600750 m；和易性良好，無目視泌水、離析現象。5.6。2 自密性混凝土材料要求無論采用商品混凝土還是現場攪拌混凝土， 其材料應滿足以下要求

19、：膠結材料：水泥宜采用 42.5 的硅酸鹽、普通硅酸鹽水泥、礦渣硅酸鹽水泥 .水泥 的質量應符合現行的水泥國家標準。粗骨料：石子宜采用粒徑為5 10 mm,連續級配的卵石或碎石，并符合普通混 凝土用卵石或碎石質量標準及檢驗方法 （JGJ 53-79）的標準。細骨料：砂子由于砂漿中砂子體積較大 ,宜選用細度模數較大的中砂 （細度模數 2。6），且符合混凝土用砂質量標準及檢驗方法（JGJ 52-79）。水：采用潔凈的飲用水。摻合料：自密性混凝土中應摻加I、H粉煤灰或磨細礦渣及少量 膨脹劑等摻合料。摻合料使用前應作好試配，盡量使用需水比小的 粉煤灰.外加劑： 通常的減水劑達不到高性能混凝土要求的減水

20、程度及提 高的工作性， 一般需要加超塑化劑 （或叫高效減水劑 ）?，F在各生產廠 家的產品性能差異性較大，因此用量也各不相同。但有研究表明 ,將 不同廠家的產品 （萘系高效減水劑）按比例復合使用，摻合后的產品 各組分間的作用相互調節 ,發揮其各自的優勢， 可取到“超疊加效應”。 除減水劑外，尚應根據工程實際情況適量摻加引氣劑、早強劑 （或緩 凝劑）、泵送劑等 .5。 6。 3 混凝土澆筑CL復合剪力墻中的自密性混凝土宜按圖 3的順序澆筑.自密性混凝土適合于泵送，用吊斗澆筑時，應使出料口和模板入口距離盡量小，必要時可加串筒或溜槽，以免產生離析。澆筑時，應及時觀測兩側混凝土漿面高差，并應控制在 40

21、0 mm以內。圖3自密性混凝土澆筑順序示意圖5。6。4混凝土的振搗自密性混凝土為了達到表面光潔的目的， 可以實行模板外的輔助 振動。一般采用皮錘、小型平板震動器或振搗棒隨著混凝土的澆筑 從下往上震動。在鋼筋構造復雜的暗柱或復合剪力墻中部，可在澆 筑時采用螺紋鋼筋進行適量插搗，插搗時不得觸及CL網架板的斜插 筋。5。6.5混凝土的養護CL復合剪力墻中的混凝土截面較薄，通常室外側只有50 m.為了防止產生干縮裂縫，應在模板拆除后立即涂刷養護劑或覆蓋澆水 進行養護，且養護時間應比普通混凝土延長 24小時以上.6、材料CL復合剪力墻中CL網架板應滿足河南省建設標準 CL結構工程 質量驗收規程相關規定。

22、7、機具CL 復合剪力墻在澆筑前的 CL 網架板重量較輕，一般不高于 20kg/ ，因此可采用普通塔吊進行吊裝施工。8、勞動力組織CL 復合剪力墻施工應有專門技術人員進行提料 ,并按施工進度設 置定位卡安裝人員及吊裝小組。模板工人根據施工進度和工程量確 定。9、安全要求CL 網架板在存放時和吊裝時均應作好防風措施，當風力大于 5 級時應避免進行單片吊裝 .CL 復合剪力墻中 CL 網架板為工廠化定制生產，施工現場無需 二次加工 ,不產生建筑垃圾；用于其澆筑的自密實混凝土在澆筑過程 中不必震搗 ,解決了普通混凝土澆筑噪音擾民問題。10、質量要求CL 網架板按照河南省工程建設標準 CL 結構工程施

23、工質量驗收 規程相關規定執行；混凝土澆筑質量按照 混凝土結構工程施工質量驗收規范 （ GB5 4）相關規定執行。11、安全要求CL結構體系內部EPS板注意防火，吊裝時防碰撞傷人，吊裝就位臨時固定防墜落CL 體系復合墻施工方案一、 工程概況，本工程為隆化縣恒瑞房地產開發 福地華園 4#、5#；建設地點 為隆化縣城內，原農機公司院內；建筑結構為地下一層，地上十一 層半CL復合剪力墻結構體系，抗震設防烈度為 6度第一組,項目等 級為二級，建筑類別為二類，其設計使用年限為 50 年；建筑主要功 能:地下一層戰時為乙類常 6人員掩蔽，平時為工具間 .4: 地上一層、二層為商業網點，三層以上為住宅。地下室

24、高3.6M, 層為 3。6M,二層為 3.2M,三一-一為 2.9M,層半為 2。 8M.地下建筑面積為428.89平方米，地上建筑面積為 5230.69平方 米, 總面積 5659。 58平方米，占地面積為 422.06 平方米，其中商業 網點為 859.88 平方米，住宅建筑面積為 6370.81 平方米，建筑物高 37.50M。施工準備 :施工單位必須熟悉 CL 建筑特點及施工工藝和相關標準 ,各工種操 作人員由廠家專業人員培訓、現場指導安裝 .熟悉圖紙 ,各節點的施 工做法，進行技術交底。二、施工工藝流程及操作要點施工工藝流程： 測量放線- 邊緣構件（暗柱）鋼筋綁扎- CL 網架板安裝

25、模板支設混凝土澆筑模板拆除混凝 土養護。1. 測量放線：根據引測到施工平面的水平和垂直控制線，放出CL復合剪力墻及內隔墻的軸線和邊線及門窗洞口位置線、邊緣構件節點線等,并在相應位置標注墻板編號2.網架板安裝：1、吊裝1) CL網架板吊裝時，一定要根據板的所在位置的編號裝入吊籃 進行吊裝.2) 不得采用吊索直接錨入CL網架板鋼筋進行吊裝，以防止鋼 筋網片的變形。2、安裝1) 應根據施工段劃分，利用塔吊集中將CL網架板吊到所需要安裝的樓層面，然后按編號進行分塊吊裝安裝到位。在 CL網架板分塊 吊裝的過程中，采用在CL墻板有雙層網片的一側用兩個010的圓鋼制作成的S型吊鉤鉤住板上部雙層鋼絲網片，吊索

26、吊起S型吊鉤使CL 板就位。2) 墻板就位時，應對準墻板邊線，盡量一次就位，以減少撬動。 如果就位誤差較大，應將墻板重心吊起調整，同時確保墻板垂直度。墻板在臨時固定后，宜同時進行預埋件的焊接和墻板錨片及附 加錨筋的綁扎。將CL網架板 3側錨片與邊緣構件箍筋綁扎牢固， 附加錨筋和邊緣構件附加錨筋與墻板 5平網綁扎牢固。CL網架板 與暗柱鋼筋錨固。4) CL網架板吊裝就位后，采用鋼管搭設臨時護架，以保證墻板 的穩定性。5 ) CL網架板安裝結束后，按照CL結構工程施工質量驗收規程河北省工程建設標準 DB13(J) 44- 2003中有關CL網架板安裝要 求進行自檢，然后報監理公司檢查驗收，并做好隱

27、蔽工程驗收記錄， 再進行下道工序施工 .網架板的要求： 網架板表面清潔，不的有油污；鋼筋網片和腹筋應無機械損 傷，無鱗片狀老銹和局部嚴重腐蝕，腹筋鍍鋅層應均勻；網片的焊 點不能超過 2，腹絲與網片鋼筋焊接牢固，漏焊脫焊不超過5%;網片網格應相互垂直；保溫板不得損壞 , 不得松動。4.2.4 模板的安裝1、在CL板網架安裝就位后即要進行墻體木模板的支設，其中木 模板安裝的施工工藝參照(木模板施工工藝標準)及相關施工工藝 內容即可。而與此相關的工藝標準和工法有區別之處就是模板的密 封措施.CL結構體系與普通剪力墻結構最大的區別就是CL復合剪力墻要使用自密性混凝土進行混凝土的澆筑。 因此, 要求模板

28、的任何一 個邊角部位都不得留有孔洞和縫隙 , 以防止漏漿現象的發生。 具體措 施如下：1) 在木模板就位時， 在木模板下部鋪墊砂漿或就位后勾砂漿縫 , 防止木模板下部返漿。2) 在門窗洞口的木框上用對拉螺栓固定，采取加厚木板邊框和 增加對角支撐 , 以保證木框的整體剛度和防止角部變形漏漿。3) 在所有模板的并接縫部位均采用壓海綿密封條的措施。4) 局部部位必要時可采用粘貼塑料膠帶或打密封膠等輔助措施，切實保證避免水泥沙漿泄漏?；炷翝仓?、混凝土工作性能CL復合剪力墻中因鋼筋網片密集，混凝土截面小，無法采用普 通混凝土進行澆筑 , 也無法進行插入式振搗。因此，采用設計強度等 級的自密實高性能混凝土，且自密實混凝土應達到以下工作性能；坍落度；260 280mm擴展度；600750mm和易性良好，無目視泌水、離析現象。2、自密性混凝土材料要求 材料應滿足以下要求；膠結材料；水泥 采用普通硅酸鹽 . 水泥的質量應符合現行水泥的國家標準。 粗骨料；石子宜采用粒徑為5-10mm連續級配的卵石或碎石，并符合普通 混凝土用砂、石質量及檢驗方法標準 (JGJ522006)。細骨料；砂子宜采用沙漿中沙子體積較大 , 宜選用細度模數較大的中砂 (細度模數2。6),且符合普通混凝土用砂、石質量及檢驗方法標準( JGJ52-2006)。水；應符合國家現行標準混凝土拌合用水標準
