1、2012八年級下冊物理期末模擬試卷及答案(二)一選擇題:(8小題,每小題3分,共24分下列各題所列答案中,只有一項是符合題目要求的,選對的給3分,選錯或不選的不給分)1、在國際單位制中,電功率的單位是 ( )A安培 B歐姆 C焦耳 D瓦特圖12、如圖1示,以下四種家庭常用電器的額定功率低于100的是:( )A電風扇B微波爐 C電熨斗 D電暖氣3、通常情況下,下列用品中屬于絕緣體的是:( )A金屬湯勺 B玻璃杯 C大地 D鹽水4、小明利用電能表測某家用電器的電功率當電路中只有這個用電器工作時,測得在20min內,消耗電能0.3 KW·h,這個用電器可能是 ( )A微波爐 B電冰箱 C電
2、視機 D收音機5、關于導體的電阻,下列說法正確的是:( )A粗導線的電阻一定比細導線的電阻大B短導線的電阻一定比長導線的電阻小C粗細相同的兩段銅導線并聯在同一電路中,通過長導線的電流小D銅導線的電阻一定比相同粗細相同長度的鐵導線的電阻大6、圖2示是課本中的幾個實驗。演示磁場對通電導體有力的作用的是 ( )A B C D圖27、小明同學做實驗時,連成了如圖3所示的電路。閉合開關后,發現燈泡L1和燈泡L2都不亮,電壓表有示數,產生這一現象的原因可能是 ( )AL2斷路 BL2短路CL1斷路 DL1短路8、將額定電壓相同的兩個燈泡L1、L2串聯后接入電路中,接通電路后發現L1要亮一些,則下列判斷正確
3、的是 ( )AL1的電阻可能比L2的小 BL1的額定功率可能比L2的大C若將兩燈并聯接入電路中,L1更亮D兩燈正常工作時L1要暗一些二填空題(7小題,每空1分,共21分不要求寫出計算過程)圖 49、大量事實表明,不高于的電壓才是安全電壓。當因出汗或其他因素導致雙手潮濕時,人若接觸較高的電壓,發生危險的可能性(選填“變大”或“變小”),這是因為此時人的電阻明顯 (選填“變大”或“變小”)。10、如圖4所示,電源由兩節新的干電池串聯組成,電阻R=20,燈L標有“6V 3.6W”字樣,閉合開關S后,串聯電路中的電流為A,R兩端電壓為V。電阻R消耗的功率。11、(1)某導體的電阻是2,當通過1A電流時
4、,導體的功率是_W,通電1min時,導體上產生的熱量是_J。 (2)一個標有“220V100W”的燈泡接在照明電路中,燈絲的電阻是,該燈泡工作h消耗的電能是0.1kwh。12、一小燈泡標有“6V1.8W”字樣,它正常工作時的電阻是;如果電阻保持不變,當加在它兩端電壓為5V時,通過它的電流為A。但是在它不工作時,用測電阻的儀表測得它的電阻卻是8。關于這種差異的合理解釋是:金屬的電阻隨的改變而改變。圖513、下表列出了小王家兩件家用電器銘牌上的主要項目(1)根據銘牌上提供的信息,可以算出電扇連續正常運轉1Oh消耗的電能為_kW·h;(2)2007年5月3日上午800,小王看了一下家中的電
5、能表,示數如上圖5所示然后他們家外出旅游,其間家中只有電冰箱正常使用他們于5月4日上午800回家時,電能表示數變為:產品型號29*總質量50kg整機尺寸mm665×622×494額定功率200W待機功率5 W額定電壓220V14、小麗家電視機的使用說明書上有部分技術參數,如右表所示。她了解到電視機正常工作時電功率為。而且她還發現:電視機處于待機狀態也會消耗電能。小麗的媽媽平時經常不關掉電視機的總開關,每天使電視長時間處于待機狀態。小麗給媽媽算了一下:如果每個月按30天計,每天電視機待機20h,一個月將消耗電能度。電視機正常工作時的電阻為。15、小明學習了有關電磁方面的知識后
6、,設計了如圖6所示的甲乙兩個裝置。甲乙圖6(1)為了探究電磁感應現象,小明應選用_裝置進行試驗。 (2)小明選用甲裝置探究有關知識時,進行了如下的操作:讓導線ab靜止在磁場中;讓導線ab在磁場中左右運動;讓導線ab沿豎直方向上下緩慢運動。其中能使電流表指針發生偏轉的是_(填序號)(3) 如果在乙裝置的試驗中,當開關閉合時,發現直導線ab向左運動,若要使導線ab向右運動,你采取的措施是_;在這個實驗中,電能轉化為_ 能。三作圖題(2小題,每小題3分,共6分)16、如圖7當S閉合時通電螺線管A和B兩端的相互排斥,請畫出螺線管B的線圈的繞法。17、家庭電路應特別注意安全用電,如圖8所示是安裝一盞螺絲

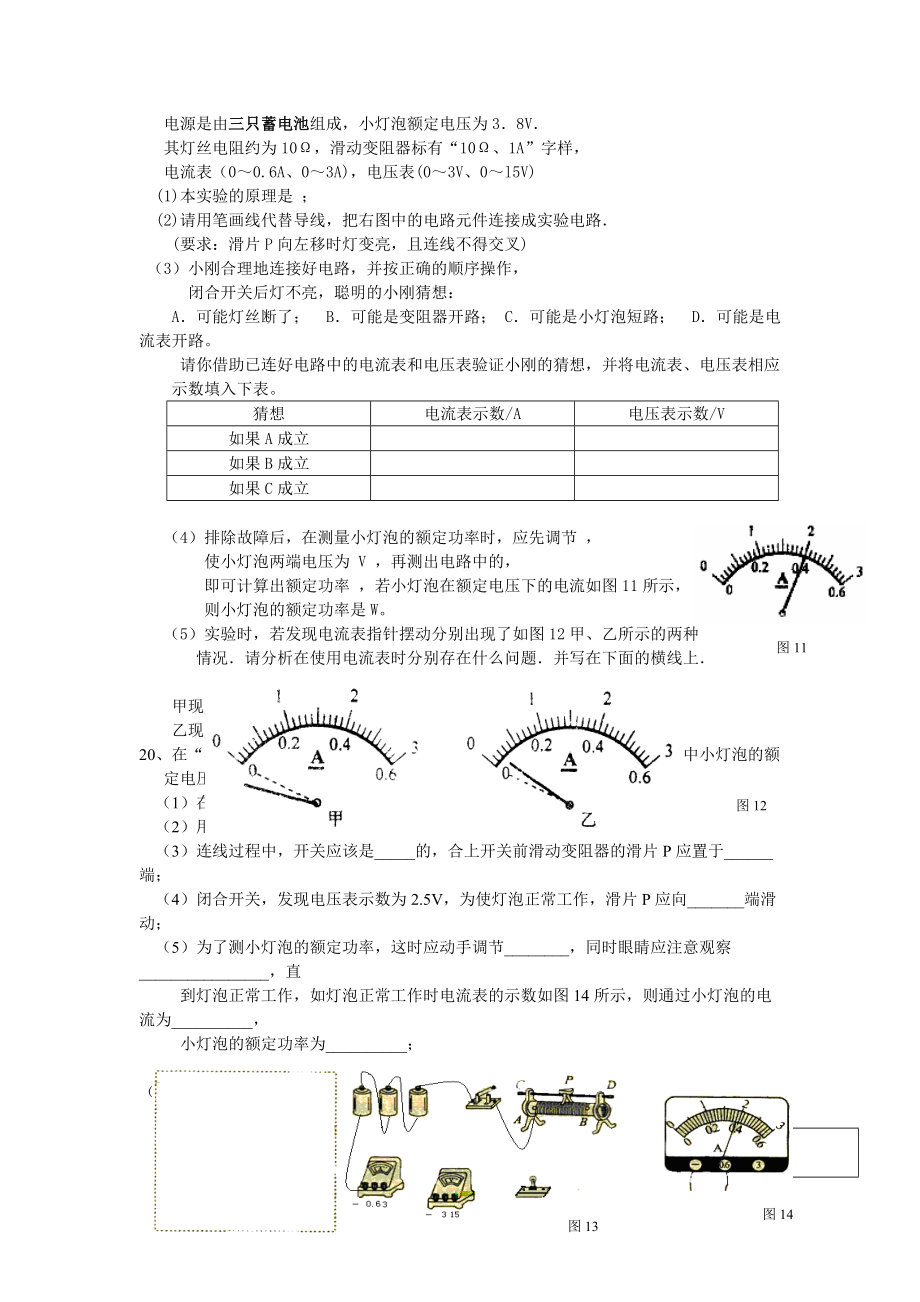

7、口電燈和一個大功率插座的實物示意圖,A、B為保險絲,請在圖上用筆畫線代替導線連接電路,所連接的電路應符合安全用電的原則第25題圖圖7圖8四實驗題(3小題,第18題6分、第19小題6分,第20小題7分,共19分)18、將圖9中三種儀器的測量結果(數值及單位)填寫在下表相應的空格中電阻箱的示數電壓表的示數電流表的示數圖9圖1019、如圖10所示,是測量小燈泡電功率的實物元件圖,其中電源是由三只蓄電池組成,小燈泡額定電壓為38V其燈絲電阻約為10,滑動變阻器標有“10、1A”字樣,電流表(00.6A、03A),電壓表(03V、0l5V)(1)本實驗的原理是 ; (2)請用筆畫線代替導線,把右圖中的電
8、路元件連接成實驗電路(要求:滑片P向左移時燈變亮,且連線不得交叉) (3)小剛合理地連接好電路,并按正確的順序操作, 閉合開關后燈不亮,聰明的小剛猜想: A可能燈絲斷了; B可能是變阻器開路; C可能是小燈泡短路; D可能是電流表開路。 請你借助已連好電路中的電流表和電壓表驗證小剛的猜想,并將電流表、電壓表相應示數填入下表。猜想電流表示數/A電壓表示數/V如果A成立如果B成立如果C成立圖11(4)排除故障后,在測量小燈泡的額定功率時,應先調節 ,使小燈泡兩端電壓為 V ,再測出電路中的,即可計算出額定功率 ,若小燈泡在額定電壓下的電流如圖11所示,則小燈泡的額定功率是W。(5)實驗時,若發現電
9、流表指針擺動分別出現了如圖12甲、乙所示的兩種情況請分析在使用電流表時分別存在什么問題并寫在下面的橫線上圖12甲現象存在的問題: 乙現象存在的問題:20、在“測定小燈泡的電功率”的實驗中,提供的實驗器材如圖13所示,其中小燈泡的額定電壓為3.8V,電源是由三節新干電池組成的串聯電池組。(1)在虛線方框內畫出實驗的電路圖;(2)用筆畫線代替導線,把圖中的實物連成實驗電路;(3)連線過程中,開關應該是_的,合上開關前滑動變阻器的滑片P應置于_端;(4)閉合開關,發現電壓表示數為2.5V,為使燈泡正常工作,滑片P應向_端滑動;(5)為了測小燈泡的額定功率,這時應動手調節_,同時眼睛應注意觀察_,直到
10、燈泡正常工作,如燈泡正常工作時電流表的示數如圖14所示,則通過小燈泡的電流為_,小燈泡的額定功率為_;圖13圖14(6)在實驗過程中,有三個實驗小組發現了不同的實驗現象,現記錄在下列表格內,請幫助他們分析原因。(三個實驗小組用的小燈泡是同一規格的)實驗小組實驗中出現的現象原因小燈泡的亮暗電流表示數/A電壓表示數/V1不亮04.52很亮0.424.23不亮0.450R1R2AS圖15五計算題(3小題,第21題3分,第22題6分,第23題6分,共15分,只有計算結果而無公式及主要運算過程的不給分,最后要作答)21、如圖15所示,R1為20的定值電阻,電源電壓為6V且保持不變,開關閉合后電流表示數為
11、0.5A求:(1)通過R1的電流;(2)R2的電阻值;(3)R2的電功率22、小明家有一只標有“36V 36W”的燈泡,小明想用一個電阻將它改裝成能在家庭電路中正常工作的臺燈(不考慮燈泡電阻隨溫度而變化)。請你幫助小明完成:(1)在方框內畫出設計電路圖。(2)計算出這個電阻的阻值。(3)這個電路在正常工作時消耗的總功率。(4)你改裝的臺燈還有什么缺陷?23、如圖16是現在家庭中常用的電熱水壺,它具有加熱快、效率高等特點,右表是其銘牌。圖16(1)該電熱水壺正常工作時的電阻為多少?(2)該電熱水壺正常工作時的電流為多少?(3)該電熱水壺正常工作時,燒開一滿壺水需要5分鐘,其消耗的電能是多少?六綜
12、合能力題(3小題,第24小題5分,第25小題5分,第26小題5分,共15分)圖1724、如圖17是小芳同學用伏安法測小燈泡電功率的實驗中,尚未連接完整的實物電路圖。要求:(1)已知小燈泡的額定電壓為3.8伏,電阻約為10歐,請用筆代替導線把圖中的實物電路連接完整。 (2)在實驗中,小芳同學遇到下表所列的兩個問題,請你幫她把解決方法填寫在表中對應的空格里。實際問題解決方法1閉合開關后,電流表指針向左偏轉,電壓表指針向右偏轉,奇怪!2閉合開關后,電壓表示數只有2伏,老師要求我測小燈泡的額定功率,該怎么辦呢?25、回顧實驗與探究:圖18如圖18所示,研究“電流跟電壓、電阻關系”時,記錄數據如下:實驗
13、次數電阻R10U/VI/A110.1220.2330.3實驗次數電阻U3V R/I/A450.65100.36150.1表 表(1)分為兩組實驗用了_法,上述數據可以總結為關系式_。依次進行表中第5、6次實驗的過程中,滑片P應向_滑動。(2)將 R換成螺線管,則當滑片P向左滑動時,它能夠吸起大頭針的數量將_。(3)在電路中再串聯一個阻值為2R的定值電阻,可以探究_和時間一定時,導體放出的熱量與電阻的關系。26、閱讀短文,回答問題。微波爐微波爐是現代家庭中的烹飪工具接通電源后微波爐內的磁控管能產生頻率很高波長很短的電磁波,故稱為微波微波有以下重要特性:(1)微波的傳播速度等于光速,微波遇到金屬物
14、體,會像光遇到鏡子一樣地發生反射(2)微波遇到絕緣材料,如玻璃、塑料等,會像光透過玻璃一樣順利通過(3)微波遇到含水的食品,能夠被其大量吸收,引起食品內部分子發生劇烈的振動,達到加熱食品的目的(4)過量的微波照射對人體有害(1)微波在真空中的傳播速度為_ m/s。(2)為防止微波泄漏對人體造成傷害,在玻璃爐門內側應裝有_。(3)小明家使用的微波爐功率為1000W,小明用該微波爐加熱食物,用時2 min,這段時間內微波爐消耗的電能為_。附加題:選擇題1、如圖1所示的四幅圖中,做法正確的是 ( )圖12、下列四種電器中,利用電流熱效應工作的是:( )A、洗衣機。B、錄音機。C、電視機。D、電飯鍋。
15、3、圖2所示的四個選項中,應用到電磁鐵的是 ( )圖24、圖3所示的實驗裝置中,用來探究電磁感應現象的是 ( )圖32012八年級下冊物理期末模擬試卷及答案(二)一選擇題1、D; 2、A; 3、B;4、A;5、C; 6、D; 7、C ;8、D。二填空題9、36V;變大;變小。 10、0.1;2;0.2W。 11、(1)2;120;(2)484;1。 12、20;0.25;溫度。13、(1)0.65;(2)09321 。14、200W;3;242。15、(1)甲;(2);(3) 對調磁體兩極(或改變電流方向);機械。三作圖題16、 17、圖略四實驗題18、2008;2.4V;0.44A。19、(
16、1)P=UI; (2)電路連接圖略;(3)猜想電流表示數/A電壓表示數/V如果A成立06如果B成立00如果C成立有讀數0 (4)滑動變阻器; 3.8; 電流; 1.52。(5)甲現象存在的問題:電流表的正、負接線柱接反了 乙現象存在的問題:電流表的量程選擇得太大 20、(1)、(2)圖略; (3)斷開; B(或右);(4)A(或左); (5)變阻器的滑片位置; 電壓表的示數; 0.38A;1.44W;實驗小組實驗中出現的現象原因小燈泡的亮暗電流表示數/A電壓表示數/V1不亮04.5小燈泡斷路2很亮0.424.2滑動變阻器短路或阻值太小3不亮0.450小燈泡被短路五計算題21、解:(1)R1兩端的電壓U=U1= U2=6V通過R1的電流(2)通過R2的電流 I2II10.5A0.3A0.2A電阻R2的阻值(3)電阻R2的電功率P2U2I26V×0.2A1.2W 答:略22、解:(1)見右圖(2)I=P/U=36W36V=1AU=UUL=220V36V=184V R=U/I=184V1A=184(3)P=UI=220V×1A=220W (4)當燈泡正常工作時,電阻也
