1、長江大橋監控應用方案武漢長江大橋位于湖北省武漢市內，大橋橫跨于武昌蛇山和漢陽龜山之間，全橋總長1670米，其中正橋1156米，北岸引橋303米，南岸引橋211米。1957年10月，被稱為“萬里長江第一橋”的武漢長江大橋建成通車。作為鐵路、公路兩用橋，武漢長江大橋上層為公路橋，由于橋面較長車流量較大，且為連接漢口和武昌的重要交通樞紐，對于路面監控提出了更高的要求。另外，在發揮重要的交通功能的同時，武漢長江大橋也是武漢市重要的旅游景點，在大橋的周圍還分布著黃鶴樓、晴川閣、蓮花湖、龜山、蛇山等著名旅游景點，每天有大量的市民及外地游客經過此地，武漢長江大橋面臨的平安城市治安管理的任務也日趨繁重。只有建

2、立合理、有效的大橋視頻監控系統，才能使相關部門更好的觀察大橋在交通、治安等方面的實時狀況，第一時間發現問題并且提出相應的應急預案。根據大橋監控圖像，提供事后查詢及分析的數據、資料，從而有效提升武漢長江大橋的應急管理水平，實現道路監控、治安監控由“事后控制”向“事前控制”轉變。針對以上問題，相關部門在大橋的兩端安裝了具備高清晰、監控范圍廣、寬動態等方面優勢的智能高速球，監控大橋各主要路段的實時狀況，為建設平安道路、平安城市發揮了積極的作用。長江大橋監控需求分析(一)精準定位 快速跟蹤在大橋監控過程中，需要處理交通違章、交通事故、治安案件等諸多異常情況，要求前端攝像機快速、精準的定位和跟蹤快速移動

3、的目標，從而為突發事件的應急指揮提供重要的依據，提升公安及交警系統的應急反映能力。(二)重要目標方向定點監控大橋監控中要求對定點目標進行監控，比如對路面的車流方向定點監控，為交通指揮中心提供實時路況信息，幫助指揮中心及時疏導交通，保障武漢長江大橋順利、有序的交通秩序。而對重要定點目標進行三維坐標的定位，需要相關監控攝像機具有預置位功能。(三)監控范圍廣 無盲點武漢長江大橋全長達到1670米，要實時跟蹤路面狀況及治安狀況，所要求的監控范圍較廣。另外，作為重要的旅游景點，武漢長江大橋白天的人流量較大，為了實時監控橋面治安情況，并且即使跟蹤突發時間，大橋監控對于清晰度要求較高，并且需保證監控無盲點。

4、(四)實時調整監控圖像比例武漢長江大橋監控范圍較廣，這對于圖像比例的實時變化提出了更高的要求，控制中心需要根據路面狀況，實時放大監控畫面和同步錄像，以便及時協助處理相關交通、治安時間，保障交通順利有序運行，維護社會穩定。解決方案從上述需求分析來看，武漢長江大橋監控對于監控應用的需求是，可以隨時監各個路口場景，便于統一指揮、調度;對各重要的場景進行長時間的實時錄像;通過控制系統對受控場景進行監視和控制。這就對監控攝像機在監控清晰度、監控范圍、靈活性等方面提出了更高的要求。根據武漢長江大橋的特殊需求，相關部門對于各類攝像機在性能、參數等方面進行了全面的對比，最終選擇了表現更為全面的智能高速球。全方

5、位監控，不留死角：針對武漢長江大橋橋面較長、行人聚集、監控點較多的特殊情況，對于監控攝像機，在監控角度、監控靈活性等方面提出了更高的要求。監控攝像機需要具有360度高速連續旋轉的特點，并且配備自動聚焦功能，這樣指揮中心可以根據路面情況靈活調整監控角度及位置，從而滿足武漢長江大橋治安監控、路面監控的全方位需求，不留監控死角。快速反映，及時跟蹤：在24小時實時監控過程中，大橋會發生諸多的應急事件，指揮中心需要關注大橋各路段的實時動態，這個就對高速球在轉速方面提出了更高的要求。一般的高速球轉速約為200°/s,而武漢長江大橋?qū)τ诟咚偾蜣D(zhuǎn)速的需求則達到400°/s，這樣遇到突發事件

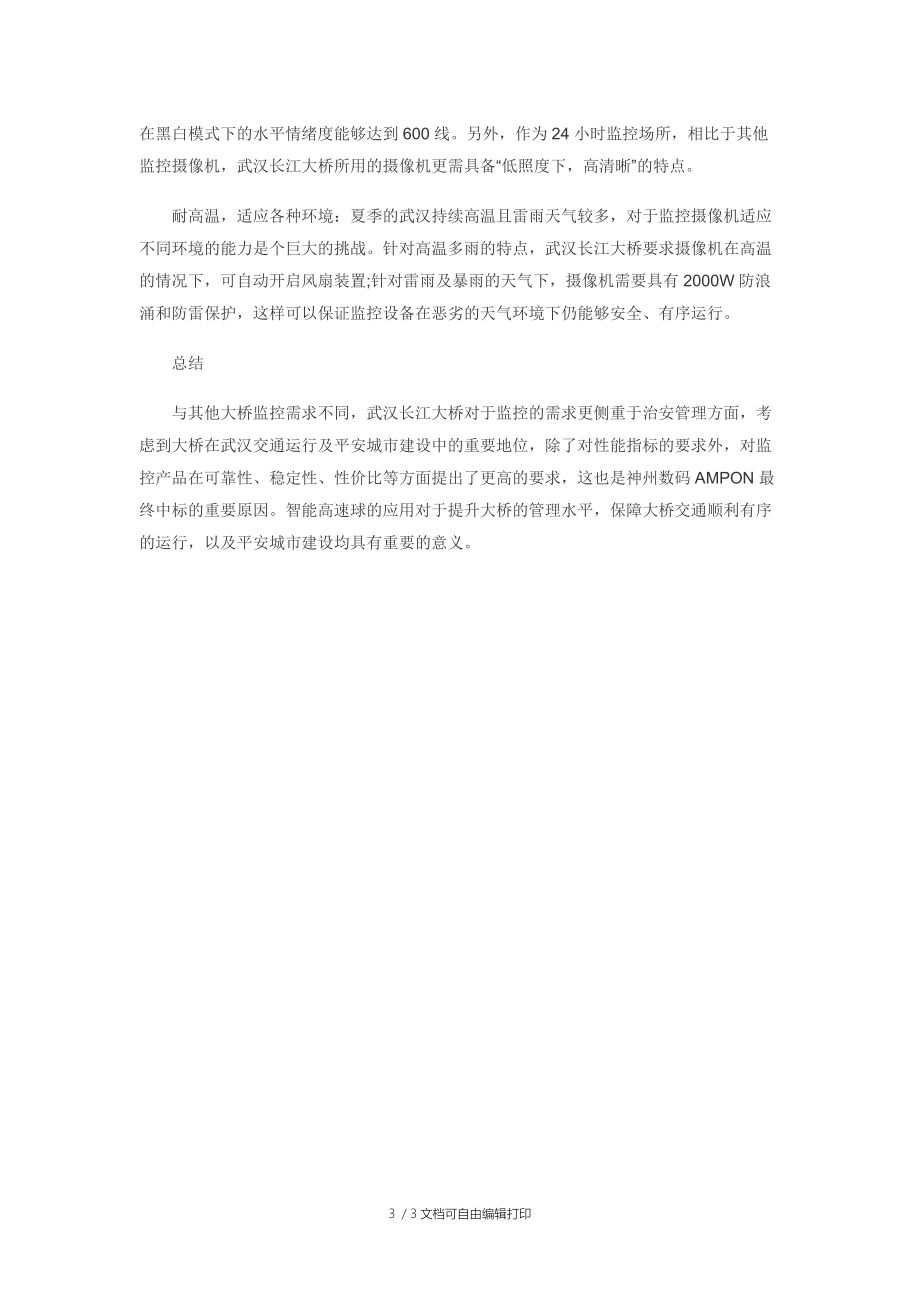

6、，指揮中心可以更迅速便捷的進行相關調整，保證監控圖像能夠迅速到位。高清晰、低照度：針對大橋治安監控的需求，在監控路面交通狀況的同時，還需要實時關注路面行人及游客的情況，這對攝像機的清晰度提出了更高的要求。用于交通監控的普通通過攝像機多為540線以上，而由于治安監控的特殊性，武漢長江大橋則要求攝像機在黑白模式下的水平情緒度能夠達到600線。另外，作為24小時監控場所，相比于其他監控攝像機，武漢長江大橋所用的攝像機更需具備“低照度下，高清晰”的特點。耐高溫，適應各種環境：夏季的武漢持續高溫且雷雨天氣較多，對于監控攝像機適應不同環境的能力是個巨大的挑戰。針對高溫多雨的特點，武漢長江大橋要求攝像機在高溫的情況下，可自動開啟風扇裝置;針對雷雨及暴雨的天氣下，攝像機需要具有2000W防浪涌和防雷保護，這樣可以保證監控設備在惡劣的天氣環境下仍能夠安全、有序運行。總結與其他大橋監控需求不同，武漢長江大橋?qū)τ诒O(jiān)控的需求更側重于治安管理方面，考慮到大橋在武漢交通運行及平安城市建設中的重要地位，除了對性能指標的要求外，對監控產品在可靠性、穩定性
