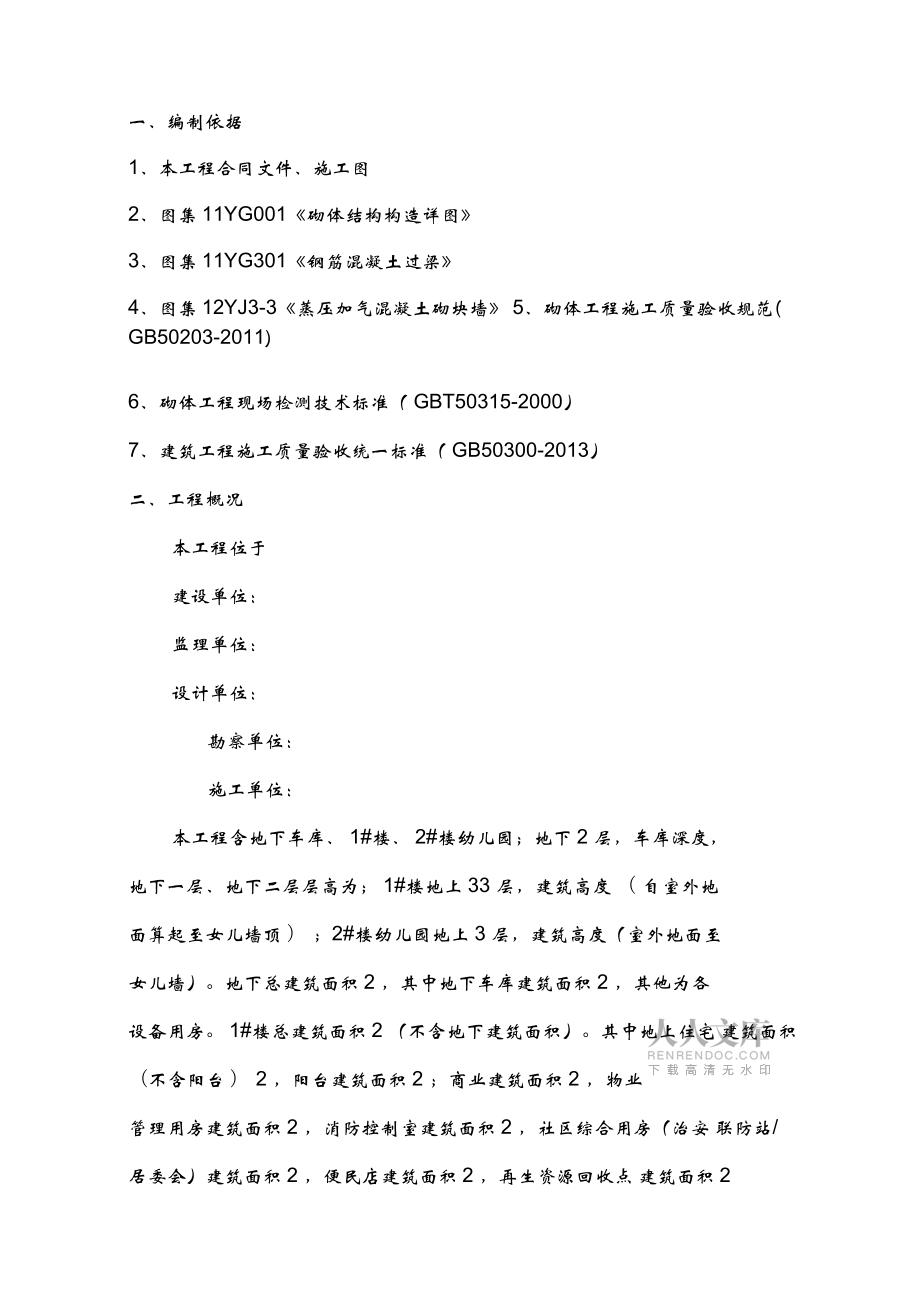

1、況 .3第三章、 施錄制程工材料目第一章、編據3第二章、工.4 第四章、 求 第五章施工順序及運輸方式6施工方第六章、法 .7 第七章、質量檢 查 .10 第八章、成品保 護 .11第九章、應注意的質量問題 .12第十章、施工安全注意事項.12一、編制依據1、本工程合同文件、施工圖2、圖集 11YG001砌體結構構造詳圖3、圖集 11YG301鋼筋混凝土過梁4、圖集 12YJ3-3蒸壓加氣混凝土砌塊墻 5、砌體工程施工質量驗收規范( GB50203-2011)6、砌體工程現場檢測技術標準（ GBT50315-2000）7、建筑工程施工質量驗收統一標準（ GB50300-2013）二、工程概況本

2、工程位于建設單位：監理單位：設計單位：勘察單位： 施工單位：本工程含地下車庫、 1#樓、 2#樓幼兒園；地下 2 層，車庫深度， 地下一層、地下二層層高為； 1#樓地上 33 層，建筑高度 （ 自室外地 面算起至女兒墻頂 ） ；2#樓幼兒園地上 3 層，建筑高度（室外地面至 女兒墻）。地下總建筑面積 2 ，其中地下車庫建筑面積 2 ，其他為各 設備用房。 1#樓總建筑面積 2 （不含地下建筑面積）。其中地上住宅 建筑面積 （不含陽臺 ） 2 ，陽臺建筑面積 2 ；商業建筑面積 2 ，物業 管理用房建筑面積 2 ，消防控制室建筑面積 2 ，社區綜合用房（治安 聯防站/ 居委會）建筑面積 2 ，便

3、民店建筑面積 2 ，再生資源回收點 建筑面積 2 ；建筑基底面積 2 。地下面積計入地庫。 2#樓幼兒園總建 筑面積 2 ，基底面積 2 。結構形式為現澆鋼筋混凝土框架結構，主體 結構使用年限為 50 年。三、施工部署1、施工管理 現場質量管理；制度健全，并嚴格執行 砂漿、混凝土強度：試塊按規定制作，強度滿足圖紙規定 砂漿拌合方式：現場采用預拌干粉砂漿 項目部設專職工長負責砌體施工2、現場準備根據工程特點及施工進度，在 1#樓南側設置預拌干粉砂漿罐體、 磚、砌塊堆場，一臺施工電梯設于 15 18 軸主樓南側陽臺處，搭設 雙層防護棚。3 、試驗準備 加強養護室的管理， 使其滿足水泥砂漿及混合砂漿

4、的養護條件 砂漿試塊，每組三塊 構造柱、過梁每一層做兩組砼試塊 加氣塊、粉煤灰蒸壓磚等材料按規定批次及數量做進場復檢， 由駐場監理見證取樣 及時做好植筋試驗， 植筋膠要有合格證及檢驗報告。 根據混凝 土結構植筋錨固驗收規程的要求，同規格、同型號，基本相同部位的 錨栓組成一個檢驗批。 抽取數量按每次錨栓總數的 10及且不少于 3 根。各種規格的后植筋鋼筋在砌體施工前做一組4、填充墻施工順序隨主體結構進度從一層向上砌筑，主體施工層 N層澆筑前， N-5 層大面墻應砌筑完畢。四、材料要求（ 1）、填充墻采用加氣混凝土砌塊，填充墻位于土中時，采用 MU20燒結煤矸石磚， M10水泥砂漿砌筑， 非人防區

5、位置填充墻均采用 B06級加氣混凝土砌塊，混合砂漿砌筑，加氣混凝土砌塊強度等級不 小于，干體積密度不大于 ? ，人防區域內部砌體墻采用 MU10非粘土 類實心磚， 砂漿為 M10水泥砂漿砌筑； 入場前應索取出廠合格證或驗 收單，并以同生產廠家、 同規格不超過 1 萬塊為一檢驗批進行材料復 檢，滿足要求后方可用于工程中。 粉煤灰蒸壓磚和加氣混凝土砌塊在 運輸、裝卸過程中，嚴禁拋擲和傾倒；產品進場后按品種、規格分別 堆放整齊，堆置高度不得超過 2 米。（2）、砂漿采用預拌干粉砂漿。干粉砂漿進場時由質檢員、試 驗員和保管員對其品種、級別、出廠日期等進行檢查。并以同廠家、 同等級、同品種、同批號、且連

6、續進場的干粉砂漿一層為一檢驗批， 有現場監理工程師對材料進行復核驗收，復驗合格后方可使用。（3）、水：使用自來水（ 4）、砌筑砂漿：以下與土壤接觸墻體為燒結煤矸石磚，強 度等級為 MU20，水泥砂漿砌，以上及地下室內填充墻采用混合砂 漿砌筑。人防地下室砂漿全部采用 M10水泥砌筑砂漿， 砂漿采用砂漿 罐自帶機械拌合，攪拌時間不得少于 2 分鐘。砂漿要求隨拌隨用，水 泥砂漿和水泥混合砂漿應分別在 3小時和 4小時內使用完畢， 嚴禁用 過夜砂漿現場拌制好的砂漿嚴禁直接倒在樓板上， 樓層上必須設置容 器，將拌制好的砂漿倒在容器內使用。以每一檢驗批且不得超過 250M2 砌體的各種類型及強度等級的 砂

7、漿，每臺砂漿罐每天應至少檢查一次，每次至少制作一組試塊（在 砂漿罐出料口隨機取樣制作） 。要求同一驗收批砂漿試塊抗壓強度平 均值不得小于設計值， 同一驗收批砂漿試塊抗壓強度最小值不得小于 設計值的 85%五、施工順序及運輸方式1 、施工順序?yàn)榧涌煺w工程施工進度，砌體工程在主體混凝土工程施工至 8 層后開始施工，各層施工順序安排為：由二層向上逐層推進，地下室 待地上施工完畢后開始施工。2 、運輸方式各單位工程的水平、垂直運輸均采用 SC200-200TD型施工電梯， 各受料口至操作面處的小范圍運輸以人工架子車運輸為主。六、施工方法1 、施工準備（ 1）將磚塊存放場地硬化，保證不積水。碼放應整齊

8、。在裝運 過程中應輕拿輕放，碼塊應碼放整齊，避免損壞，并盡量減少二次轉 運。如碼放在樓板上的，碼放高度不應超過米（2）砌體施工前，應先將基礎或樓地面按標高線找平，提前對 BIM排磚圖進行審核、優化，張貼至填充墻附近剪力墻上。（3）在結構柱（墻體）上按 BIM 排磚圖分層劃出磚塊的層數， 安排好灰縫的厚度（加氣塊橫、豎縫均為 15mm，小磚灰縫為 8-12mm）。在相應的部位彈好墻身門洞洞口尺寸線， 準確標準窗口位置， 在結構 墻柱上彈好要施工墻體的立面邊線（ 4）防潮層:在室內地坪下約 60處做 20厚1:2 水泥砂漿內加 3 5%防水劑的墻身防潮層（在此標高為鋼筋混凝土構造時可不做），當 室

9、內地坪變化處防潮層應重疊 ,并在高低差埋土一側墻身做 20厚 1： 2 水泥砂漿防潮層，如埋土側為室外，還應刷厚聚氨酯防水涂料（或 其它防潮材料）。（ 5）填充墻砌體砌墻前塊材應提前 12 天澆水或淋水濕潤， 以 保證砌體粘結牢固。（6）遇有穿墻套管，應預先核實其位置、尺寸。預制套管混凝 土，減少事后剔鑿而損害墻體。（ 7）根據 BIM排磚圖技術人員在結構墻柱上標出第一步植筋線， 以上部分豎向每 530mm間距植好拉結鋼筋， 檢查構造柱、 圈梁預埋鋼 筋位置、數量，核對無誤后提前作好植筋工作。（8）對衛生間、管道井墻體根部及與導墻范圍內的主體混凝土 墻柱側面采用花錘進行鑿毛處理， 設置不低于完

10、成面 200mm高混凝土 現澆墻。混凝土標號 C20。2、操作工藝基層清理測量放線 BIM排磚圖張貼墻體拉結筋等植筋預 制構件制作止水帶澆筑水電配管安裝墻體砌筑砌體與梁底 （板底）連接3、施工方法（1）基層處理主體結構遺留構件施工完畢， 將結構表面清掃干凈， 由項目部組 織主體施工班組與二次結構班組共同對已清理樓層進行交接驗收， 簽 認工作面移交單；圖 1 樓層清理2）測量放線根據設計圖紙軸線、標高（建筑 1m線）、墻體位置、門洞位置、 構造柱位置、 預留洞口等進行現場放線， 現場施工管理人員應根據設 計圖紙校核放線尺寸。墻體及止水帶需彈出邊線及 200 控制線。圖 2 測量放線（3）BIM排

11、磚圖上墻根據施工圖紙及相關規范、 圖集要求， 對填充墻砌體結構提前運 用 BIM進行排版，項目部結合建設單位、 監理單位對排版圖進行審核、 優化、定稿。施工前，將 BIM排磚圖粘貼至就近剪力墻上， 指導施工。圖 3 BIM 排磚圖上墻（4）墻體拉結筋植筋根據 BIM 排磚圖，技術人員在結構墻柱上標出第一步植筋線， 以 上部分豎向每 530mm間距在砼柱（墻）上，用粉筆作出標記，鉆孔， 鉆孔深度必須大于鋼筋直徑的 15d，鉆孔后，用吹風機吹凈孔內灰塵， 才能灌膠，然后插入鋼筋。 待植筋過程規定達到要求后，進行抗拔試 驗，合格后方能進行砌體工序 （ 詳見后植筋施工方案 ）。圖 4 植筋（ 4）預制

12、構件制作根據施工圖設計，結合 BIM排磚圖，對空調洞、電箱、木磚、頂 砌直三角、斜三角及部分過梁等提前進行集中配模、預制，成品按樓 層需要提前運至砌筑地點，保證砌筑工作正常、持續進行。圖 5 預制混凝土構件（ 5）止水帶衛生間、 廚房、存在平樓層空調板或大線條外墻均做 200mm高的 混凝土反坎，寬度同墻寬，關模前鑿毛（包括后澆帶底面、側面）到 位；有效的控制加氣混凝土砌塊吸水反潮問題。 個別部位反坎根據施 工需要延長至門洞口邊，便于上部砌體布置。圖 6 反坎效果（6）水電配管安裝由于本工程住宅部分填充墻 （其他部分采用后開槽工藝） 采用免 開槽施工工藝，水電線管需提前進行配管、安裝。安裝高度

13、根據砌筑 工人方便等情況，以一次性配管不超高為宜，采用 PVC直接頭接長， 線盒隨砌體施工過程進行安裝。圖 7 水電線管預安裝、砌體鉆孔7）墻體砌筑大面積墻體砌筑前， 根據 BIM 排磚圖，結合實際和設計要求先做 樣板墻。樣板驗收合格后方可進行大面施工。砌筑時，粉煤灰蒸壓磚砌體灰縫應為 812mm，混凝土加氣塊灰 縫為 15mm，豎縫灌漿時；應擠縫密實，并及時將擠出的砂漿刮除， 要求作到內外搭砌，上下錯縫，橫平豎直，砌體表面平整整潔，砂漿 飽滿，灌縫密實。當最下一皮的水平灰縫厚度大于 20mm時，應用細 石混凝土找平鋪砌。砌筑時，磚塊應滿鋪砂漿，上下丁字錯縫，搭接長度不宜小于磚 塊長度的 1/

14、3 ，轉角處相互咬砌搭接緊密，豎向通縫不應大于 2 皮。 設計要求預留的洞口、管道、溝槽應在砌筑時正確留出或預埋，寬度 超過 300mm的洞口上部， 應設置過梁；如需在墻上留置臨時施工洞口 的，其側邊離交接處墻面不應小于 500mm，洞口凈寬度不應大于 1 米砌筑時，安裝班組安排專人跟班作業，每戶配置一名安裝工人， 三名砌筑工人，隨砌筑進度由安裝工在砌塊上預開洞（包括線管、木 磚及線盒等位置預開洞） ，每砌筑一層后需用砂漿對線管與砌塊間空 隙進行填縫處理； 砌筑至距主體結構梁或板底 500mm范圍（即最后一 層砌塊砌筑前） 時，由安裝工預先對砌體內線管與結構預留線管進行 連接，砌塊采用側切縫方

15、法砌筑，該層砌塊砌筑完畢后，對空隙進行 填縫處理。圖 8 免開槽砌筑效果圖（8）磚與梁底（板底）連接砌至樓板底（梁底）的砌體，在砌體完成 14d 后方可砌筑斜磚， 不能用斜磚砌筑的墻體， 必須用干硬性細石膨脹混凝土或者干硬性膨 脹砂漿填塞，斜砌長度超過時，必須采用采用倒八字法，兩側用斜三 角預制塊，中部采用正三角塊。不砌至樓板底（梁底）的砌體，必須 根據設計要求設計混凝土壓頂。壓頂厚 100mm，設通長鋼筋 3? 6，分 布筋 ? 6200m。m圖 9 斜砌效果圖（ 9）構造柱 根據建筑平面圖及結構說明要求設置構造柱。 構造柱截面尺寸為 200墻寬 mm，縱筋 4? 10，箍筋 ? 6200m

16、m 構造柱應沿建筑物高度對正貫通， 嚴禁使層與層之間構造柱相 互錯位；其與墻體的連接處應砌成馬牙槎，馬牙槎應先退后進，每一 馬牙槎沿墻高尺寸不宜超過 300mm。每一馬牙槎退進應大于 60mm。構 造柱澆筑前，先將砌體留槎部位和模板澆水濕潤， 將模板內的落地灰、 磚渣和其它雜物清理干凈， 并在結合面處先澆 5 10cm高與構造柱混 凝土強度等級相同的石子水泥砂漿； 模板支設前， 需沿構造柱馬牙槎 粘貼海綿條雙面膠帶，構造柱模板嚴禁通過穿墻固定 , 需在構造柱模 板中間打孔穿絲固定； 構造柱上部留設喇叭口進料口， 振搗混凝土?xí)r， 不得觸碰墻體，嚴禁通過墻體傳震。圖 10 馬牙槎拆模效果圖10）墻

17、體拉結筋填充墻應沿框架柱、砼墻全高每隔不超 600mm設 2? 6 水平拉結 筋，拉結筋在填充墻內根據設計要求貫通設置（詳見植筋施工方案）（ 11）腳手架眼處理施工腳手架眼應及時補砌， 保證灰縫填滿砂漿， 不得用干磚填塞。 下列墻體位置不得設置腳手架眼過梁上與過梁成 60角的三角形范圍及過梁凈跨度 1/2 的高 度范圍寬度小于 1 米的窗間墻 砌體門窗洞口兩側 200mm和轉角處 450mm范圍內 梁下 500mm范圍內（12）腰梁當填充墻高度超過 4m 時, 應在墻中高處適宜位置 （ 避開洞口 ） 設 置與柱墻連接的通長鋼筋混凝土水平系梁， 系梁斷面采用 200x 墻厚, 縱筋 4C10,箍

18、筋 C620。0 電梯井道應在每層中間位置設置圈梁， 圈梁 斷面采用 300x墻厚,4C12 縱筋,C6200箍筋。七、質量檢查1、磚和砌筑砂漿的強度等級應符合設計要求檢驗方法： 檢查磚的產品合格證書、 產品性能檢測報告和砂漿試 塊使用報告2、構造柱位置及垂直度的允許偏差應符合表規定：抽查數量：（1）對表中 1、2 項，在檢驗批中隨機抽查 10%，或每 10 延長米 計數。檢查不應少于 3 處（2）對表中 3、4 項，在檢驗批中抽檢 10%，且不應少于 5處4、構造柱與墻體的連接處應砌成馬牙槎應先退后進，預留的拉 結鋼筋應位置正確，施工中不得任意彎折抽檢數量：每檢驗批抽 20%構造柱，且不少于 3 處 檢驗方法：觀察檢查合格標準：鋼筋豎向移位不應超過 20mm。每一馬牙槎沿高度方 向不應超過 30mm。鋼筋豎向位移和馬牙槎尺寸偏差每一構造柱不應 超過 2 處5、填充墻體的砂漿飽滿度及檢驗方法應符合下表規定八、成品保護1、加氣磚和粉煤灰蒸壓磚在轉運過程中， 應輕裝輕放， 及時好 施工段各部位的用量， 分別碼放整齊。 搭提腳手架時不要碰壞以砌墻 體2、落地砂漿及時清理，收集再用，以免與地面粘結，影響下道 工序施工3. 設備安
