1、 鉗工工藝與技能訓練練習冊習題：模塊一 常用量具的使用任務一 用游標卡尺測量工件填空題1. 游標卡尺按其測量精度，常用的有_0.05_mm和_0.02_mm兩種。2. 1/20mm的游標卡尺，尺身每小格為_1_mm，游標每小格為_1.95_mm，兩者之差為_0.05_mm。3. 游標每小格為49/50mm的游標卡尺，尺身每小格為_1_mm，兩者之差為_0.02_mm，測量精度為_0.02_mm。4. 游標卡尺只適用于_中等_精度尺寸的測量和檢驗。不能用游標卡尺測量_精度高的_的尺寸。5. 游標高度尺用來測量零件_高度_尺寸和進行_劃線_。選擇題1. 1/50mm的游標卡尺，游標零線與尺身零線對

2、齊時，游標上第50小格與尺身上（ A ）mm對齊。 A.49 B.39 C.19 2. 圖11的讀數尺寸是（ B）mm。 A.5.9 B.50.48 C.50.183. 圖12的讀數尺寸是（ A）mm。 A.60.26 B. 6.23 C.7.3 判斷題（ × ）1 齒輪游標卡尺是用來測量齒輪直徑的。 （ × ） 2 用游標卡尺測量精度要求高的工件，必須把游標卡尺的公差考慮進 去。 簡答題1、 用游標卡尺測量工件時怎樣讀數？P4答：1）讀整數：讀出游標零刻度線左側尺身的整毫米數。 2）讀小數：讀出游標哪一條刻線與尺身刻線對齊，格數與精 度的乘積就是不是一的小數。 3）最后把

3、小數和整數加起來即為所測得的尺寸。2、使用游標卡尺時應注意哪些問題？P8 答：1）測前校對零位。 2）測量時測量爪與表面接觸良好，且旋緊螺釘后再讀數，以 及尺寸變動及讀數不準。 任務2 用千分尺測量工件填空題 1、千分尺是一種_ 精密_量具，測量尺寸_精度_要比游標卡尺高，而且 比較_靈敏_，用來測量加工_精度_要求較高的工件尺寸。2、千分尺測量螺桿上螺紋的螺距為_0.5_mm，當活動套管轉一周時，螺桿即移動_0.5_mm，轉1/50周（1格），即移動_0.01_mm。3、內徑千分尺、深度千分尺、螺紋千分尺和公法線千分尺，分別用來測量_內徑_、_深度_、_螺紋中徑_和_公法線長度_。4、外徑千

4、分尺由_尺架_、_砧座_、_測微螺桿_和_固定套筒、微筒、棘輪、固定手柄_等組成。 選擇題1 、千分尺的制作精度分為0級和1級兩種，0級精度（C ）。 A稍差 B一般 C最高2、 內徑千分尺的刻線方向與外徑千分尺刻線方向（A）。 A 相同 B 相反 C 相同或相反5、 外徑千分尺上棘輪的作用是（A）。 A 限制測量力 B 便于旋轉微分筒 C 校正千分尺 D 補償溫度變化的影響判斷題 （×）1 、螺紋千分尺是用來測量螺紋大徑的。（×）2 、其他千分尺與外徑千分尺刻度和讀數原理相同，其用途也是一樣。 （）3 、對于025mm的千分尺，測量前應將兩測量面接觸，活動 套筒上的零刻度

5、線應與固定套筒上的零刻線對齊。 簡答題1 、千分尺測量工件時怎樣讀數？P12 答： 1）讀出固定套管上漏出刻線的套毫米及半毫米數。 2）再看微分筒哪一刻線與固定套管的基準線對齊，讀出不足半毫米的小數部分。 3）最后將兩數相加，即為工件的測量尺寸。 2 、使用千分尺時應注意些什么？P15答： 1）注意千分尺與工件具有相同溫度。 2）與工件接觸時應用棘輪。 3）測量時要考慮工件表面形狀。 任務3 用百分表測量工件填空題1、 用百分表測量工件時，長指針轉一周，尺桿移動_1_mm；長指針轉一格，尺桿移動_0.01_mm。當尺桿上升一個齒時，長指針轉_1_格。2、內徑百分表用來測量_孔徑_和孔的形狀誤差

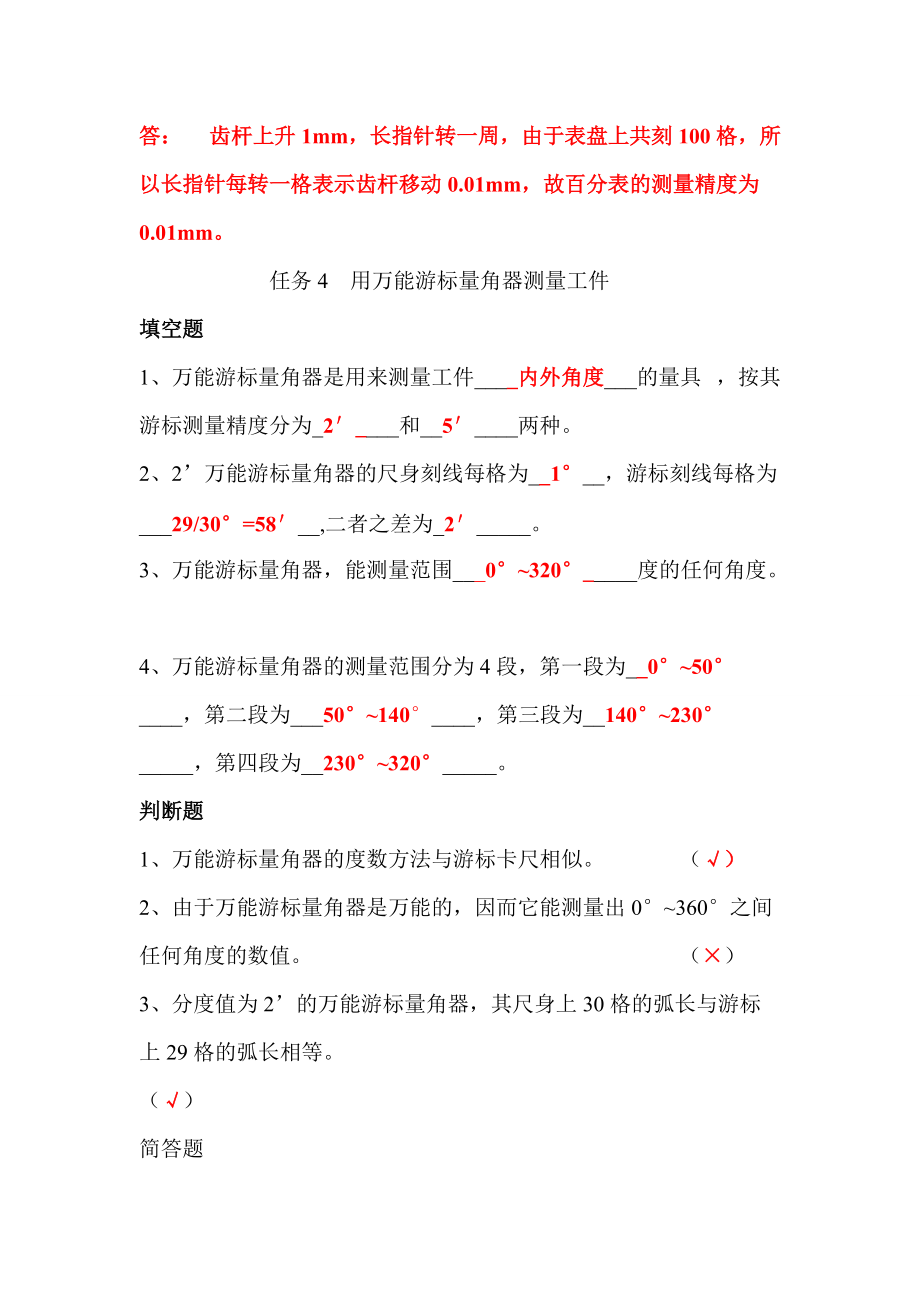

6、。3、內徑百分表的示值誤差較大，一般為_±0.015_mm。判斷題1、 內徑百分表的示值誤差很小，在測量前不要用百分表校對尺寸。（×）2、 用百分表測量平面時，觸頭應與平面垂直。 （）3、 發現精密量具有不正常現象時，應及時送交計量檢修單位檢修。（）簡答題試述百分表的刻線原理。P1819答： 齒桿上升1mm，長指針轉一周，由于表盤上共刻100格，所以長指針每轉一格表示齒桿移動0.01mm，故百分表的測量精度為0.01mm。 任務4 用萬能游標量角器測量工件填空題1、 萬能游標量角器是用來測量工件_內外角度_的量具 ，按其游標測量精度分為_2_和_5_兩種。2、 2萬能游標量

7、角器的尺身刻線每格為_1°_，游標刻線每格為_29/30°=58_,二者之差為_2_。3、 萬能游標量角器，能測量范圍_0°320°_度的任何角度。4、 萬能游標量角器的測量范圍分為4段，第一段為_0°50°_，第二段為_50°140°_，第三段為_140°230°_，第四段為_230°320°_。判斷題1、 萬能游標量角器的度數方法與游標卡尺相似。 （）2、 由于萬能游標量角器是萬能的，因而它能測量出0°360°之間任何角度的數值。 （×）3、

8、 分度值為2的萬能游標量角器，其尺身上30格的弧長與游標上29格的弧長相等。 （）簡答題簡述萬能游標量角器的刻線原理及度數方法。P2425答： 刻線原理：尺身刻線每格1°，游標30格等分29°游標每格29°/30=58尺身1格和游標1格之差為1°-58=2即精度為2 讀數方法：先讀出游標尺零刻線前邊的整讀數，再看游標尺分刻線和尺身刻線對齊讀出角度“”的數值，兩者相加即被測角度。模塊二 劃 線 任務1 平面劃線填空題1、 劃線分_平面_劃線和_立體_劃線兩種。只需要在工件的_一_個表面上劃線，即能明確表示加工界限的，稱為_平面_劃線。2、 劃線除要求劃出_

9、清晰、均勻_的線條外，最重要的是要保證_定形、定位、尺寸_準確。3、 平面劃線要選擇_2_個劃線基準，立體劃線要選擇_3_個劃線基準。4、 劃線平板是用來安放_工件_和_劃線工具_，并在其工作面上完成劃線及_檢測_的過程。5、 劃線盤用來直接在工件上_劃線_或找正工件_在平臺上的正確安放位置_。6、 劃線時，90°角尺可作為劃_平行_線或_垂直線_線的導向工具，同時可用來找正工件在平板上的_垂直_位置。選擇題1、 如果需要經過劃線確定加工時的最后尺寸，應在加工過程中通過（A）來保證尺寸的準確度。 A、測量 B、劃線 C、加工 2、 已加工表面劃線常用（C）作為涂料。 A、石灰水 B、

10、硫酸銅溶液 C、酒精色溶液3、 劃針的尖端通常磨成（C）。 A、10°12° B、12°15° C、15°20°4、 劃線時，劃針向劃線方向傾斜（C）的夾角，上部向外側傾斜。 A、90° B、20°30° C、45°75°5、 （A）是一種簡單的測量工具和劃線的導向工具。 A、鋼直尺 B、劃針 C、90°角尺判斷題1、 劃線是機械加工中的重要工序，可廣泛地應用于大批量生產。（）2、 合理選擇劃線基準是提高劃線質量和效率的關鍵。（）3、 劃線時，都應從劃線基準開始。()4、 劃

11、線時劃針針尖要離開導向工具的邊緣。（×）5、 劃線前可以不用在工件劃線部位涂色。（×）6、 游標高度尺是一種即能劃線又能測量的工具。（）簡答題1、 在機械加工中，劃線有什么作用？答：1）確定工件的加工余量，使加工工件有明顯的尺寸界限。2）為便于復雜工件在機床上的裝配，可按劃線找正定位。3）及時發現和處理不合格的毛坯。4）當毛坯誤差不大時，可通過借料劃線的方法進行補料，提高毛坯的合格率。2、 劃線基準有哪3種基本類型？P35答: 1)以兩個互相垂直的平面（或直線 ）為基準。 2）以兩條互相垂直的中心線為基準。3）以一格平面格一條中心線為基準。計算題在一工件的圓周上利用分度頭劃

12、出均勻分布的15個孔的中心線，試求每劃完一個孔的中心線后，手柄應轉過幾圈再劃第二條線？P40例題解：任務2 立體劃線填空題1、 需要在工件的幾個互成不同角度（通常是互相垂直）的表面上劃線，才能明確表示加工界線的，稱為_立體劃線_。2、 在圖樣上所選定的用來確定其他點、線、面位置的基準，稱為_設計_基準；劃線時，在工件上所選定的用來確定其他點、線、面位置的基準，稱為_劃線_基準。3、 立體劃線一般要在_底面_、_側面_和_頂面_3個方向上進行。4、 千斤頂可用來支持_工件_或形狀不規則的工件進行_支撐_劃線。5、 找正就是利用劃線工具使工件上有關的表面與_基準面（如劃線平臺）_之間處于合適的位置

13、。選擇題1 毛坯工件通過找正后劃線，可使加工表面與不加工表面之間保持（A）均勻。 A 尺寸 B 形狀 C 尺寸和形狀2 借料可以保證各個加工表面都有足夠的（A）。 A 加工余量 B 加工誤差 C 加工時間3 一次安裝在方箱上的工件，通過方箱翻轉，可劃出（B）方向的尺寸線。 A 一個 B 兩個 C 三個4 當工件上有不加工表面時，應按（A）找正后再劃線。 A 不加工表面 B 加工表面 C 要求較高的表面判斷題1 當工件上有兩個以上的不加工表面時，應選擇其中面積較小、較次要的或外觀質量要求較低的表面為主要找正依據。 （×）2 無論工件上的誤差或缺陷有多大，都可采用借料的方法來補救。（&#

14、215;）3劃線基準要盡量與裝配基準重合。（×）4 方箱用于夾持工件并能翻轉位置而劃出垂直線。（）簡答題1 什么是找正？找正時應注意哪些問題？P43答： 找正：利用劃線工具做工件上有關的表面與基準面（如平面）之間處于合適的位置。 應注意：1）工件上有不加工表面時，應按不加工表面找正后再劃線，這樣使加工與不加工表面之間保持尺寸均勻。 2）有兩個以上不加工表面時，應選重要的或較大的表面為找正依據，并兼顧其他不加工表面，這樣可使劃線后的加工表面與不加工表面之間尺寸均勻，而使誤差集中到次要或不明顯的部位。 3）沒有不加工表面時，各加工余量應合理分配，避免加工余量相差懸殊。2 什么是借料？為什

15、么要借料？P47答： 借料：就是通過試劃和調整，將工件各部分的加工余量在允許的方位內重新分配，互相借用，以保證各個加工表面都有足夠的加工余量，在加工后可以排除工件自身的誤差或缺陷。 為什么借料：由于毛坯件存在誤差，若不通過供料的方法會使某一工件表面加工余量不足，所以為保證各個加工表面都有足夠的加工余量不足，只有通過借料的方法解決。模塊三 鏨削與鋸削任務1 鏨削填空題1 鏨子通常用_碳素鋼_鍛成，它的切削部分刃磨成_楔_形。按用途不同，鏨子分為_扁_鏨、_窄_鏨和_油槽_鏨。2 鏨削時常用的握錘方法有_松握_和_緊握_兩種；常用的揮錘方法有_腕揮_、_肘揮_和_臂揮_三種；鏨子的握法有_正握法_

16、、_反握法_和_立握法_三種。3 鏨削錘擊要_穩_、_準_、_狠_且有節奏，錘擊速度一般為_4050次/min_左右為宜。4 臺虎鉗有_固定_式和_回轉_式兩種。 選擇題1 鏨削中等硬度材料時，鏨子楔角取（B）。 A 30°50° B 50°60° C 60°70° D 70°80°2 錘子用碳素工具鋼制成，并經淬硬處理，規格用其（D）表示。 A 長度 B 質量 C 體積 D 重量判斷題 1 鏨子的切削部分由前刀面、后刀面和切削刃組成。（）2 鏨削時，鏨子的后角一般取5°8°。（）3 油槽鏨的切

17、削刃較長，呈直線。（×）4 鏨子后角的作用是減小后刀面與工件切削面之間的摩擦，引導鏨子順利鏨削。（）5 臺虎鉗的規格用鉗口寬度表示，常用的有100mm和125mm等。（）簡答題1 鏨子淬火時，浸入水面后為何要沿水面緩慢移動？答： 為保證冷卻速度和不要產生淬硬與不淬硬的界線，鏨子在水中應緩慢水平移動。2 鏨子楔角的大小對鏨削有什么影響？答： 其大小決定于切削部位的強度及切削阻力大小。楔角大時刃部強度較高，單切削阻力也大，因此涉足強度前提下，因盡量選較小的楔角。3 鏨削時形成的刀具角度是什么?它們之間有什么關系？答： 楔角：前刀面與后刀面的夾角。 后角：后刀面與切削平面的夾角。 前角：前

18、刀面和璞面的夾角。 關系：前角+后角+楔角=90 ° 任務2 鋸削填空題1 鋸條的切削角度：前角為_0°_，后角_40°_,楔角_50°_。2 鋸弓分為_固定_式和_可調_式兩種。3 鋸條長度規格用_鋸條兩端沒夾孔中心距_表示，常用的鋸條長度為_300_mm。4 起據有_遠起鋸_和_近起鋸_兩種，為避免鋸條卡住或崩裂，應盡量采用_遠起鋸_。5 鋸削操作時向前推鋸應施加_壓力_進行切削工件，回程時鋸條自然拉回不切削。選擇題1、為防止鋸條卡住或崩裂，起鋸角一般不大于（c） A、10° b、20° c、15° d、18°

19、2、 為保證操作方便，一般在工件裝夾時，保持鋸縫線為（A)方向。A、水平 B、傾斜、 C、鉛垂。3、鋸削薄壁或硬材料時，應選用（A).A、細齒。B、粗齒。C、中齒。判斷題（）1、可調式鋸弓比固定式鋸弓應用廣泛。（）2、鋸條粗細規格的選用要依據材料的硬度和厚度。（）3、鋸削時應盡量使用鋸條的有效全長。（）4、鋸條裝反后不能正常鋸削，原因是前角為負值。（×）5、手鋸在回程中也應該施加壓力，這樣可提高效率。簡答題1、 鋸條為什么要有鋸路? P61答： 鋸路使工件上的鋸縫寬度大于鋸條背部的厚度防止“夾鋸”和磨損鋸條。 2、 如何鋸削管件? P66答： 先在一個方向鋸到管件內壁后，把管件向推鋸

20、的方向轉過一定的角度，并連接令鋸縫再鋸到管件的內壁，逐次進行，知道鋸斷為止。3、 鋸條折斷的原因有哪些?答： 1）鋸條安裝的過緊或過松。 2）工件裝夾不牢固或位置不正確造成工件松動或抖動。 3）鋸縫歪斜后強行糾正。 4）預定速度快、壓力太大、鋸條被卡住。 5）新換鋸條，仍在老鋸縫內，鋸削時易卡鋸 6）工件鋸斷時未減速、減壓、突然失去平衡而折端鋸條。4、 起鋸的方法有哪幾種?注意事項是什么?起鋸角以多大為好?P65 答： 兩種：遠起鋸、近起鋸 注意事項:鋸削硬材料時應加冷卻液，對鋸條進行冷卻、潤滑。， 工件鋸斷時，壓力要小、速度要慢、防止鋸條折斷，斷裂傷人。 鋸削時不要，加速、加力、以免鋸條折斷

21、傷人。 使用鋸條有效長度進行鋸削避免鋸條部分磨損。 起鋸角為10°15°為界。模塊四 銼削 任務1、平面銼削填空題1、 銼削精度可達_0.01_mm，表面粗糙度可達_0.8_um。2、 銼刀用_T12 T13_制成，按用途不同，銼刀可分為_鉗工_銼、_整形_銼和_異形_銼三類。3、 普通銼按銼刀斷面形狀不同，可分為_板_銼、_方_銼、_三角_銼、_圓_銼和_半圓_銼五種。4、 銼刀規格分為_尺寸_規格和銼齒的_粗細_規格。5、 平銼刀的規格一般用_銼身_的長度來表示。6、 基本的銼削方法有_順向銼_、_交叉銼_和_推銼_三種。 選擇題 1、（B）法是一種最基本的銼削技能之一

22、，可以得到正直的銼痕。 A、交叉銼 B、順向銼 C、推銼 D、鏟銼 2、銼刀的斷面形狀和長度要根據（A）選用。 A、工件銼削表面形狀和大小B、工件加工余量C、工件 表面粗糙度要求。 3、銼削速度一般控制在（A）次/min左右，推銼時稍慢，回程時稍快，動作協調自然。 A、40B、50C、60 4、（A）法，銼刀與工件接觸面較大，通過銼痕易判斷加工面的高低不平情況。A、 交叉銼B、順向銼 C、推銼5、 板銼的尺寸規格是用（A）表示的。A、銼身的長度 B、銼身的寬度C、10mm內的主銼紋條數判斷題（）1.銼刀是銼削的刀具，一般用T13或T12A制成。（）2.銼削時，要銼出平直的平面，兩手加在銼刀上的

23、力要保證銼刀平衡，使銼刀做水平直線運動。（）3.銼削平面度的檢查，可用刀口尺垂直放在工件表面上，采用透光法檢查。（）4.平面度誤差值的大小可用塞尺塞入檢查，一般檢查透光最強處。（）5.銼削可完成工件各種內、外表面及形狀較復雜的表面加工。簡答題1. 如何用寬座90°角尺檢查工件垂直度誤差值？P76答： 用角度尺寸測量垂直度時，可將塞尺塞進 與被測表面間最大空隙中，根據塞尺組合厚度得到垂直度誤差的大小值。 2. 如何保養銼刀？P77答： 1）新銼刀要先用一面，不可銼毛坯、硬工件、不可沾油沾水，并盡可能時銼刀全長銼削。 2）銼刀不疊放，不能當撬杠或敲擊工具，不適用無裝柄銼刀。 3）經常用鋼

24、絲刷或者鐵片沿銼刀齒紋方向清除鐵屑。3. 銼削時如何保持銼刀平衡？P73答： 兩手加在銼刀上的力要保證銼刀平衡，使銼刀做水平直線運動，銼刀運動時右手力隨銼刀推動而逐漸增加，左手力逐漸減小，回程時不施力，從而保證銼刀平衡4. 銼平面時產生中凸的原因是什么？P77答： 1）雙手用力不平衡、不穩造成前后銼撣的多中間凸起。 2）姿勢不正確，造成整個面銼削量不均勻 3）銼刀本身中間凹致使工件中凸。 任務2 曲面銼削 填空題 1、外曲面銼削方法有兩種：_順向銼消法_和_橫向銼削法_。 2、_橫向銼削法_法用于外圓弧面的粗加工；_順向銼消法_法用于外圓弧面的精加工。 3、圓弧的檢測也可以用事先制作的曲面樣板

25、檢查，通過_塞尺_或_透光_法進行檢查控制。 4、圓弧銼削應注意避免出現圓弧呈多角形、圓弧半徑過大或過小、圓弧橫向與基準面不垂直、_誤差大_、_尺寸誤差_和銼紋雜亂不整齊等形體誤差。 選擇題 1.不同于平面銼削，加工曲面時，要用到半圓銼和（A）。 A、圓銼 B、三角銼C、方銼 2.銼削內圓弧面時，銼刀要完成（C）個運動。A、1 B、2 C、3 D、4判斷題（）1.曲面銼削常用于配鍵、曲面件加工和增加工件的外形美觀性。（）2.為保證平面與曲面連接圓滑，銼削時一般應先加工平面， 然后再加工曲面。 （×）3.順向圓弧銼削時，銼刀上下擺動的幅度不要太大，才易于銼圓。 （×）4.曲面

26、銼削與平面銼削的方法是相同的，只是選用的銼刀斷面形狀不同而已。簡答題1、 曲面銼削時，一般是先將弧面銼削成多菱形，然后再進行圓弧面的精加工，為什么？P81答： 銼削前一般先將銼削面造成多棱形，這樣銼削方法使圓弧面光滑，以免造成圓弧多棱形，半徑過大或過小等。 2、 內、外曲面的銼削加工方法有什么不同之處？P81-82答： 銼削外曲面時，銼刀要同時完成兩個運動，即前進運動和繞工件圓弧中心的轉動，且兩個動作要協調，速度要均勻。而銼削內曲面時銼刀要同時完成三個運動，即前進運動沿圓弧向左或向右移動銼刀繞自身軸線的轉動，不同點為第二點和第三點。3、 常用的檢查曲面精度的工具和方法有哪幾種？P83答： 其方

27、法是用事先制作的曲面樣板檢查（或尺規）通過塞尺或透光法進行檢查控制。任務3 簡單銼配填空題1、 銼配時一般采用_基軸_制，特殊情況下才使用基孔制。2、 銼配是利用銼削加工的方法使_2個_或_2個_以上的零件達到一定配合精度要求的加工方法。選擇題1、 銼配時為保證兩件配合后不產生喇叭口，每個配合件的銼削面與基準面的（C）都要達到較高的精度。 A、直線度B、平行度 C、平面度 D、垂直度2、銼配工件時，每個工件都要保證（A）精度和每個配合面的位置精度，才能達到配合精度要求。 A、尺寸 B、位置 C、形狀 D、表面粗糙度3、 銼配工藝制定的是否正確對配合精度的影響（A）。 A、很大 B、不大 C、不

28、考慮 D、一般判斷題（）1、用R規檢查圓弧精度時，產生間隙的地方表示該處圓弧半徑大于規定半徑。（）2、工件配合時，一般采用適配方法加工非基準件，控制配合間隙，因此，非基準件的加工過程中可以不使用量具，以節省測量時間。（×）3、工件加工表面的表面粗糙度對配合間隙的大小沒有影響。簡答題1、 銼配工藝對銼配加工及精度保證有何影響？P86答： 銼配工藝即銼配步驟，銼削工序的排列順序，其合理性不但影響銼削加工的難易程度，而且也決定著兩件配合精度的高低。2、 銼配加工過程中，選用銼刀的依據是什么？答： 1）根據工件的大小軟硬 2）根據工件的表面形狀 3）根據工件的加工余量、精度3、 如何克服銼削

29、時平面中凸現象？ 模塊五 孔加工與螺紋加工 任務1 麻花鉆的刃磨與修磨 填空題1、標準麻花鉆有_柄_部、_頸_部和_工作_部分組成。2、麻花鉆柄部是鉆頭的夾持部分，它的功用是_定心_和_傳遞動力_。3、麻花鉆的工作部分由_導向_部分和_切削_部分組成。4、麻花鉆的導向部分除用于引導鉆頭正確的方向以外，還有_修復孔壁_的作用，同時還可以作為_切削_部分的后備。5、麻花鉆螺旋槽的作用是構成_切削刀_、_容納_和_排除切屑_。6、刃磨麻花鉆主要是刃磨_后刀_面，同時保證_角、_前_角和_橫刃斜角_角的正確。7、標準麻花鉆的橫刃斜角為_50°55°_度。8、麻花鉆的前角是變化的，其

30、中_外緣_處的前角最大，自外緣向鉆心前角將逐漸_減小_。9、麻花鉆橫刃斜角的大小由_后_角決定，當麻花鉆的后角增大時橫刃斜角_小_。10、標準群鉆的特點是在標準麻花鉆的基礎上磨出_月牙槽_，磨短_橫_刃，磨出_單面_分屑槽。選擇題1、直徑大于13mm的麻花鉆多做成（B）。 A、方榫 B、莫氏錐柄 C、圓柱形 D、都可以 2、麻花鉆后角增大時其橫刃斜角（B）。A、增大 B、減小 C、不變3、減小麻花鉆的（C）能使軸向力減小。 A、前角 B、后角 C、鋒角 D、橫刃斜角4、 麻花鉆后角磨得過大，鉆孔時易造成（A）。A、孔成多邊形 B、孔表面粗糙度值較大 C、孔表粗糙度值較小 D、主切削刃不耐用判斷

31、題（×）1、麻花鉆鋒角越大，主切削刃就越長，其定心作用也就越差。（×）2、麻花鉆橫刃越長，軸向力就越小，而橫刃太短又會影響鉆頭的強度。（）3、麻花鉆外緣處前角最大，磨損也最慢。（）4、標準麻花鉆橫刃較長，橫刃處前角為負，鉆孔時易發生抖動。（）5、鉆頭的副后角為零，靠近切削部分的凌邊與孔壁的摩擦較嚴重。（）6、主切削刃上各點的前角大小不一樣，致使各點的切削性能不同。（）7、麻花鉆的螺旋角是變化的，靠近外緣處的螺旋角最大。（×）8、麻花鉆凌邊處的后角為0°，所以與孔壁摩擦嚴重。（×）9、麻花鉆主切削刃上各點的前角大小相等。（×）10、當麻

32、花鉆的鋒角為118°時，兩主切削刃為直線，小于118°時呈凹曲線。簡答題1、 麻花鉆前角的大小對切削有什么影響？答： 前角大小影響鉆頭強度，切削刃的鋒利程度、切削力、切屑變形和斷屑等。2、 麻花鉆后角的大小對切削有什么影響？P94答： 確定大小影響著后刀面與工件切削表面的摩擦程度，后角越小，摩擦越嚴重，但切削刃強度越高。3、 刃磨麻花鉆時主要刃磨哪個面？刃磨的要求有哪些？P99答： 主要是刃磨兩個主后刀面要求：鉆頭刃磨時壓力不宜過大，并經常蘸水冷卻，防止過熱退大，降低硬度。 刃磨過程中應隨時檢查磨花鉆的幾何角度。4、 試述修磨麻花鉆主切削刃及橫刃的方法。P中級67-68答：

33、 磨主切削刃時要將主切削刃置于水品狀態，在略高于砂輪水平中心平面上進行刃磨，鉆頭軸心線與砂輪圓柱面素線在水平平面內的夾角等于鉆頭頂角2的一半。一個主切削刃磨好后，鉆頭繞軸心線翻轉180°刃磨容易另一主切削刃時磨出的兩個豬切削刃對稱。 修磨橫刃：先將刃背接觸砂輪，然后轉動鉆頭主切削刃的前刀面而把橫刃磨短，鉆頭繞軸線轉180°修磨另一邊，保證修磨對稱。 5、標準群鉆與麻花鉆相比有哪些特點？P101 任務2 鉆孔填空題1、 直徑為20mm的麻花鉆，鉆孔時的切削深度為_10_。2、 切削用量包括_切削深度_、_切削速度_和_進給量_。3、 用麻花鉆擴孔時，因_橫_刃不參加切削，所以

34、_軸向_力小。4、 選擇切削用量的目的是在保證_加工精度_和_Ra_及保證刀具合理壽命的前提下，提高生產率。5、 鉆孔呈多邊形的原因是_鉆頭后角太大_和_鉆頭兩主切削刃長短不一，角度不對稱_。6、 常用的擴孔工具有_麻花鉆_和_擴孔鉆_。7、 鉆孔時，由于切削深度已由鉆頭直徑決定，所以只需選擇_切削速度_和_進給量_。8、 擴孔時的進給量為鉆孔時的_1.52_倍，切削速度為鉆孔的_1/2_。9、 锪孔時，進給量為鉆孔的_23_倍，切削速度為鉆孔的_1/31/2_。10、 锪鉆分為_柱形锪鉆_、_錐形锪鉆_和_平面（立體面）鉆锪_。11、 鉆孔常用的鉆床有_臺鉆_、_立鉆_和_搖臂鉆_三種。 選

35、擇題1、鉆孔過程中需要測量時，應（C）。A、先測量后停車 B、邊測量邊停車 C、先停車后測量 D、都可以2、擴孔時的切削速度應（B）于鉆孔速度。A、高 B、低 C、等 3、孔的精度要求較高和表面粗糙值要求較小時，應取（A）。A、較小進給量 B、較大進給量 C、都可以4、麻花鉆后角磨得過大，鉆孔時易造成(A)。A、孔成多邊形 B、孔表面粗糙度值較大 C、孔表面粗糙度值較小 D、主切削刃不耐用 判斷題（）1、鉆削鋼件時應選擇以冷卻為主的乳化液。（）2、擴孔鉆的齒數比麻花鉆多，故導向性好、切削穩定。（×）3、锪鉆比鉆孔進給量小，切削速度大的目的是為了提高工作效率。（）4、起鉆時若被鉆的孔偏

36、位較多，應在借正處打幾個樣沖眼或用鏨子鏨出幾條槽，以減少借正的正切削力。（）5、鉆孔進給量若太大會造成孔壁粗糙。（×）6、用平口鉗裝夾工件鉆孔時，平口鉗的手柄應放置在工作臺的右邊。（）7、鉆孔時選擇切削用量的原則是：在允許的范圍內，盡量先選擇較大的進給量f，當f受到表面粗糙度和鉆頭剛度的限制時，再考慮較大的切削速度v。（）8、孔的精度要求較高和表面粗糙度值要求很小時，應盡量選用主要起潤滑作用的切削液。（）9、擴孔鉆多用于成批大量生產。（）10、锪鋼件時，因切削熱量大，應導柱和切削表面加切削液。簡答題1、 鉆孔時孔徑尺寸大于規定尺寸的主要原因是什么？P109.答： 1）鉆頭兩切削長度不

37、等，高低不一致。 2）鉆頭主軸徑向偏擺或工作臺未鎖緊有松動。 3）鉆頭本身彎曲或裝夾不好，是鉆頭有過大的徑向跳動現象。2、 鉆孔時造成孔徑歪斜的主要原因是什么？P109答： 1）工件上與孔垂直的平面與主軸不垂直，或鉆床主軸與臺面不垂直 2）工件安裝時安裝接觸面上的切屑未清除干凈 3）工件裝夾不牢，鉆孔時產生歪斜，或工件有沙眼 4）進給量過大使鉆頭產生彎曲變形3、 起鉆時如何保持與劃線圓中心線同軸？起鉆時若發生了偏斜應如何校正？P108 4、 選擇鉆削用量的原則是什么？P1045、 鉆孔時如何選擇切削液？P108計算題1、 用20mm的麻花鉆鉆孔，若主軸的轉數是500r/min，試求切削深度和切

38、削速度。2、 在60mm厚的鋼板工件上，鉆削4個20mm的通孔，若選用的切削速度v=15m/min，進給量為0.5mm/r，求鉆工件所需要的時間。 任務3 鉸孔填空題1、 鉸刀的工作部分由_引導_部分、_切削_部分、_校準_部分和_倒錐_組成。2、 鉸刀由_柄_部、_頸_部和_工作部分_部分組成。3、 鉸刀的齒數一般為_48_齒，為測量方便，鉸刀多采用_偶_數齒。4、 機用鉸刀的特點是_工作_部分較短，_頸部_較長，_主偏_角較大。5、 鉸刀最容易磨損的部位是_切削_部分和_修_部分的過渡處。6、 鉸刀柄部的作用是用來_被夾持_和_傳遞扭矩_，柄部有_錐_柄、_正_柄和_柄三種。7、 鉸削用量

39、包括_鉸削余量_、_切削速度_和_進給量_。8、 選擇鉸削用量時，應考慮_孔徑大小_、_材料軟硬_、_尺寸精度_、_RA要求_及_鉸刀類型_等諸多因素的影響。9、 鉸削有鍵槽的孔時必須選用_螺旋槽手用鉸刀_，一般螺旋槽的方向應是_左旋_。10、 高速鉸削和鉸削較硬的材料時，常采用_硬質合金_機用鉸刀。11、 硬質合金鉸刀刀片有_Y G_和_Y T_兩類，分別適合鉸削_鑄鐵_和_鋼類_材料。選擇題1、 手鉸時，鉸刀每次停歇的位置應當是（B）的。A、 相同 B、不同 C、固定不變 2、 手用鉸刀的刀齒在刀體圓周上應（B）分布。A、 均勻 B、不均勻 C、螺旋3、 鉸削速度過大，不僅使孔徑表面粗糙度

40、值變大，還會造成孔徑（B）。A、 縮小 B、擴大 C、呈多邊形 4、 若鉆床主軸跳動量超差，鉸出的孔將會出現（B）現象。A、 中心偏移 B、多棱形 C、孔徑縮小判斷題（×）1、鉸孔時應經常反轉，以利于斷屑和排屑。（）2、選用新鉸刀鉸削工件時，最好選用切削潤滑油。（）3、鉸孔時，選用乳化液比選用切削油更能使被鉸工件的表面粗糙值小。（×）4、鉸削鑄鐵工件一般不加切削液，需要時可加煤油，但鉸出的孔徑略大于鉸刀的尺寸。（）5、鉸孔時，無論是進刀還是退刀，均不能使鉸刀反轉。（×）6、機鉸時，為了獲得較小的加工表面粗糙度值，應取較大的切削速度。（）7、鉸孔是對淬硬后的孔進行精

41、加工的一種方法。（）8、1：50錐鉸刀通常用來鉸削圓錐定位銷孔。（）9、整體圓柱鉸刀主要用來鉸削標準直徑系列的孔。（）10、錐度較大的錐孔，鉸削前的底孔應鉆成階梯孔。簡答題1、 鉸削余量為什么不能太大也不能太小？P116答： 鉸削余量不宜過大，因為鉸削余量過大，會使刀尺負荷變大，變形增大，切削熱增加，被加工表面呈現撕裂狀態，致使精度降低，表面粗糙度加大，同時加劇鉸削磨損 鉸削余量不宜較小，否則，上道工序的殘留變形難以糾正，原有刀痕不能去除，鉸削質量大不大要求。2、 鉸孔時表面粗糙度值達不到要求的主要原因是什么？P118答： 1）鉸刀刃口不鋒利或崩裂，鉸刀切削部分和校準部分不光潔 2）切削刃上有

42、粘有積屑瘤，容屑槽內切屑粘積過多 3）鉸削余量太大或過小 4）切削速度太高，以致產生積屑瘤 5）鉸刀退出時反轉，手鉸時鉸刀旋轉不穩定 6）切削液不充足或選擇不當 7）鉸刀偏擺過大3、 試述整體圓柱手用鉸刀的各部分名稱和作用。P113答：任務4 螺紋加工填空題1、 鉗工加工的螺紋多為_三角_螺紋，作為連接使用。2、 絲錐由_柄部_和_工作部分_組成，而工作部分又由_切削部分_和_校準_部分組成。3、 絲錐校準部分的作用是用來_修_和_校準_已切出的螺紋，校準部分的后角為_零度_。4、 在鑄鐵工件上攻制M24螺紋，其底孔的直徑為_D孔=D-(1.051.1)P_mm。5、 攻盲孔螺紋時，鉆孔深度的

43、計算公式為_H深=h有效+0.7D_。6、 套螺紋時圓桿直徑應略小于螺紋大徑，一般圓桿直徑的計算公式為_d桿=d-0.13p_。7、 用成組絲錐攻制螺紋，必須以_頭_錐、_2_錐和_3_錐的順序攻至標準尺寸。8、 當絲錐切削部分磨損時，應適當的修磨絲錐的_后_刀面。9、 絲錐是用來加工螺紋的工具，分_手用_絲錐和_機用_絲錐。10、 套制M20×2的螺紋，螺紋的桿徑為_19.74_mm。選擇題1、 攻螺紋時螺紋底孔的直徑應比螺紋小徑略（A）。A、 大 B、小 C、相等2、 當絲錐的切削部分磨損時，主要修磨其（B）。A、前刀面 B、后刀面 C、前、后刀面3、 一般絲錐的容屑槽為（A）個

44、。A、34 B、56 C、12 4、 在加工鋼件或塑性較大的材料時，及擴張量中等的條件下，螺紋底孔按（A）計算。A、 D鉆=D-P B、D鉆=D-(1.051.1)P C、D鉆=D判斷題（）1、攻螺紋應在工件的孔口倒角,套螺紋應在工件的端部倒角。（）2、攻塑性材料工件的螺紋必須加注切削液，而攻制脆性材料工件的螺紋可不加切削液。（×）3、絲錐校準部分沒有完整的牙型，所以可以用來修光和校準已切出的螺紋。（×）4、柱形分配的絲錐具有相等的切削量，故切削省力。（）5、攻螺紋時工件底孔太大，或套螺紋時工件桿經太小，均會造成攻出的牙型不完整。（）6、加工不通孔螺紋，為使切削向上排出，容

45、削槽做成右旋槽。（）7.攻螺紋前底孔的直徑應大于螺紋小徑。（）8、套螺紋時圓桿直徑應稍小于螺紋的大徑。（×）9、攻螺紋時，絲錐在切削金屬的同時，還伴隨著較強的擠壓作用，因此，攻出螺紋的小徑大于底孔直徑。 （×）10、機用絲錐和手用絲錐一樣，都是碳素工具鋼或合金工具鋼的滾牙絲錐。簡答題1、 起攻螺紋時應注意哪些要點？P124答： 1）選擇合適的鉸桿長度，以免轉矩過大，折斷絲錐。 2）正常攻螺紋階段，雙手作用在鉸杠上的力要平衡。切忌用力過猛或左右晃動，造成孔口爛牙，每正轉1/21圈時，應將絲錐反轉1/41/2圈，將切屑切斷排除。加工盲孔時更要如此。 3）轉動鉸杠感覺吃力時，不要

46、強行轉動，應退出頭錐，換用二錐，如此交替進行。 4)攻不通螺孔時，可在絲錐上做好深度標記，并要經常退出絲錐，清除留在孔內的切屑。當工件不變倒向清屑時，可用磁性針棒吸出切屑或用彎的管子吹去切屑。 5）攻鋼料等韌性材料工件時，加機油油潤滑可使螺紋光潔，并能延長絲錐壽命；對鑄鐵件，通常不加潤滑油，也可加煤油潤滑。2、 攻盲孔螺紋時應注意什么問題？P12443、 為什么攻螺紋時工件底孔直徑要略大于螺紋小徑？P122答： 攻螺紋時有較強的擠壓作用，金屬產生塑性變形而形成凸起擠向牙尖，因此，攻螺紋前的底孔直徑應略大于螺紋小徑。4、 絲錐由哪幾部分組成？各有什么作用？P121122答： 組成：絲錐由工作部分

47、和柄部部分組成，其中工作部分由切削部分和校準部分組成 作用：切削部分是指絲錐前部的圓錐部分，有鋒利的切削力，起主要切削作用 校準部分具有完整的頭，是絲錐的夾持部位，起傳遞扭矩及軸向力的作用，5、 加工螺紋時，發生亂牙的主要原因有哪些？P125答: 1)底孔直徑太小，絲錐不易切入，造成孔口亂牙 2）攻二錐時，未先用手把絲錐旋入孔內，直接用鉸杠施力攻削 3）絲錐磨頓，不鋒利 4）螺紋歪斜過多，用絲錐強行糾正 5）攻螺紋時，絲錐未經常倒轉計算題1、 在鋼件和鑄鐵件上攻制M10的螺紋，底孔的直徑應為多少？若攻不通孔螺紋，已知螺紋有效深度為60mm，底孔深度應為多少？若鉆孔時，n=400r/min，f=0.5mm/r，則鉆一個孔的最少機動時間應為多少？（2=120°，只計算鋼件）2、 求套M16、M24、M30×1.5螺紋時的圓桿直徑？模塊六 刮削與研磨任務1 刮削1、 刮削是把顯示
