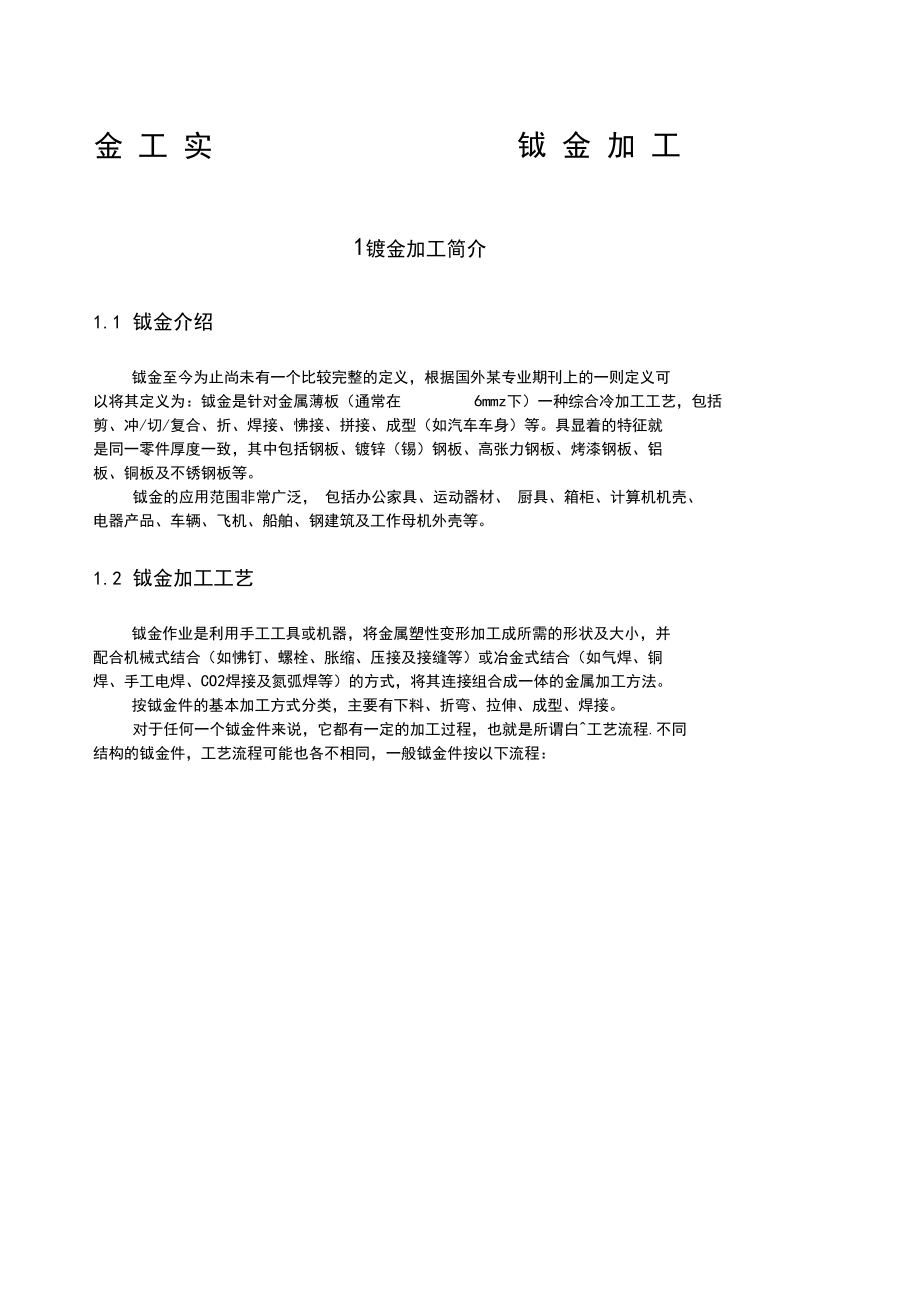

1、金 工 實鉞 金 加 工1鍍金加工簡介1.1 鉞金介紹鉞金至今為止尚未有一個比較完整的定義，根據國外某專業期刊上的一則定義可以將其定義為：鉞金是針對金屬薄板（通常在6mmz下）一種綜合冷加工工藝，包括剪、沖/切/復合、折、焊接、怫接、拼接、成型（如汽車車身）等。具顯著的特征就是同一零件厚度一致，其中包括鋼板、鍍鋅（錫）鋼板、高張力鋼板、烤漆鋼板、鋁 板、銅板及不銹鋼板等。鉞金的應用范圍非常廣泛， 包括辦公家具、運動器材、 廚具、箱柜、計算機機殼、 電器產品、車輛、飛機、船舶、鋼建筑及工作母機外殼等。1.2 鉞金加工工藝鉞金作業是利用手工工具或機器，將金屬塑性變形加工成所需的形狀及大小，并配合機

2、械式結合（如怫釘、螺栓、脹縮、壓接及接縫等）或冶金式結合（如氣焊、銅焊、手工電焊、CO2焊接及氮弧焊等）的方式，將其連接組合成一體的金屬加工方法。按鉞金件的基本加工方式分類，主要有下料、折彎、拉伸、成型、焊接。對于任何一個鉞金件來說，它都有一定的加工過程，也就是所謂白工藝流程.不同 結構的鉞金件，工藝流程可能也各不相同，一般鉞金件按以下流程：客戶訂庭準漏紙繪制展開圖 或控編程） 下班數沖寸 匚售沖 折彎 壓鐘 焊接2 鈑金工程識圖基本知識2.1 機械制圖簡介鈑金加工工程圖也屬于機械制圖的范疇，機械制圖是用圖樣確切表示機械的結構形狀、尺寸大小、工作原理和技術要求的學科。圖樣由圖形、符號、文字和數

3、字等組成，是表達設計意圖和制造要求以及交流經驗的技術文件，常被稱為工程界的語言。在機械制圖標準中規定的項目有：圖紙幅面及格式、比例、字體和圖線等。在圖紙幅面及格式中規定了圖紙標準幅面的大小和圖紙中圖框的相應尺寸。比例是指圖樣中的尺寸長度與機件實際尺寸的比例，除允許用 1:1 的比例繪圖外，只允許用標準中規定的縮小比例和放大比例繪圖。在中國，規定漢字必須按長仿宋體書寫，字母和數字按規定的結構書寫。圖線規定有八種規格，如用于繪制可見輪廓線的粗實線、用于繪制不可見輪廓線的虛線、用于繪制軸線和對稱中心線的細點劃線、用于繪制尺寸線和剖面線的細實線等。機械圖樣主要有零件圖和裝配圖，零件圖表達零件的形狀、大

4、小以及制造和檢驗零件的技術要求；裝配圖表達機械中所屬各零件與部件間的裝配關系和工作原理；表達零件結構形狀的圖形，常用的有視圖、剖視圖和剖面圖等。視圖是按正投影法即零件向投影面投影得到的圖形。按投影方向和相應投影面的位置不同， 視圖分為主視圖、 俯視圖和左視圖等。 視圖主要用于表達機件的外部形狀。圖中看不見的輪廓線用虛線表示。零件向投影面投影時，觀察者、機件與投影面三者間有兩種相對位置。機件位于投影面與觀察者之間時稱為第一角投影法。投影面位于機件與觀察者之間時稱為第三角投影法。 兩種投影法都能同樣完善地表達機件的形狀。中國國家標準規定采用第一角投影法。2.2 三視圖簡介三視圖是觀測者從三個不同位

5、置觀察同一個空間幾何體而畫出的圖形。將人的視線規定為平行投影線，然后正對著物體看過去，將所見物體的輪廓用正投影法繪制出來該圖形稱為視圖。一個物體有六個視圖：從物體的前面向后面投射所得的視圖稱主視圖能反映物體的前面形狀，從物體的上面向下面投射所得的視圖稱俯視圖能反映物體的上面形狀，從物體的左面向右面投射所得的視圖稱左視圖能反映物體的左面形狀，還有其它三個視圖不是很常用。三視圖就是主視圖、俯視圖、左視圖的總稱。一個視圖只能反映物體的一個方位的形狀，不能完整反映物體的結構形狀。三視圖是從三個不同方向?qū)ν粋€(gè)物體進行投射的結果，另外還有如剖面圖、半剖面圖等做為輔助，基本能完整的表達物體的結構。三視圖的

6、投影規則是：主視、俯視長對正主視、左視高平齊左視、俯視寬相等2.3 識圖方法拿到一張三視圖，如何看懂它的空間形狀呢？這是一個由平面到空間的過程，鉞 金圖紙相對來說是比較簡單的，這里介紹一種看圖的基本方法一 -形體分析法。所謂形體分析法，就是分析物體是由哪些基本形狀組合而成的，逐一找出每個基本形體的投 影，想清楚它們的空間形狀，再根據基本形體的組合方式和各形體之間的相對位置， 相像出整體的空間形狀。三視圖是采用正投影原理畫出來的， 每一個視圖只能表達物體的一個方向的形狀， 而不能反映物體的全部，所以看圖的時候必須幾個視圖聯系起來看。對于一些形狀比 較復雜的物體，只采用三個視圖都還不能清楚的表達出

7、物體的形狀，這就需要借助其 它面的投影視圖：右視圖、仰視圖、后視圖，及輔助視圖：如剖視圖、剖面圖、局部 放大圖等。2.4 第三角投影法簡介第一角投影法標記第二加投影法標圮三視圖有兩種畫法：第三角投影法和第一角投影法，這兩種投影 法均符合ISO國際標準。目前，中國、德國等國家采用第一角投影法, 美國、日本等國家則采用第三角投影法，在實際生產過程中我們也經 常會見到第三視角的圖紙。兩種投影法的不同之處：第一角投影法是將物體放在投影面與觀察者之間第三角投影法是將投影面放在物體與觀察者之間所以?xún)煞N投影法所得的視圖，在表示物體前后位置關系上是相反的：第一角視圖：左視圖放右邊，右視圖放左邊，俯視圖放下面，

8、依此類推;第三角視圖：左視圖放左邊，右視圖放右邊，俯視圖放上面，依此類推;在國際標準中，為區別兩種畫法，規定了兩種畫法的標記符號，如右圖3鍍金展開計算3.1 展開計算原理：板料在彎曲過程中外層受到拉應力，內層受到壓應力，從拉到壓之間有一既不受拉力又不受壓力的過渡層-中性層，中性層在彎曲過程中的長度和彎曲前一樣，保持不變，所以中性層是計算彎曲件展開長度的基準。中性層位置與變形程度有關，當彎 曲半徑較大，折彎角度較小時，變形程度較小，中性層位置靠近板料厚度的中心處，當彎曲半徑變小，折彎角度增大時，變形程度隨之增大，中性層位置逐漸向彎曲中心 的內側移動。3.2 計算方法鉞金展開的計算方法有很多， 現

9、介紹比較簡單實用的折彎扣除法來計算展開尺寸。展開的基本公式：展開長度=料外+料外-展開系數（K值）折彎類型示意圖計算公式直角折彎展開尺寸=A+B-K非直角折彎展開尺寸=A+B- （K圓弧折彎 （R/T>5）展開尺寸=(A-R-T)+(B-R-T)+3.14*R+0.5T)/180 °壓死邊尺寸=A+B-0.43T直邊段差 （Z折）1 .當H皂5T時，分兩次成型，按兩 次直角折彎計算；2 .當 Hv 5T 時，一次成型，L=A+B+K （K值查3.2.4表參考數值）斜邊段差 （Z折）1 .當 Hv 2T 時，a.當 W70° L=A+B+C+0.2b.當 >70&

10、#176; L=A+B+K（KW 3.2.4 表>值， 即按直邊段差展開）2 .當H皂2T時，分兩次成型，按兩次非直角折彎計算；表3-1鋼板展開系數表（單位:mm）板厚T0.81.01.21.52.02.53.0K （冷板）1.51.82.12.63.44.55.4K （不銹鋼）1.41.92.32.873.75表3-2鋁板展開系數表（單位:mm）板厚T0.51.01.21.52.02.53.0K0.81.51.72.33.24.05.0表3-3銅板展開系數表（單位:mm）板厚T1.01.52.02.53.04.05.06.08.010.0K1.82.63.54.44.86.58.09.

11、512.516表3-4直邊段差展開系數表（單位:mm）H-T,0.50.81.01.21.51.62.03.20.50.10.80.20.10.11.00.50.20.20.20.20.21.51.00.70.50.30.30.30.30.22.0r 1.51.21.00.80.50.40.40.32.52.01.71.51.31.00.90.50.43.02.52.22.01.81.51.41.00.53.52.72.52.32.01.91.50.64.03.23.02.82.52.42.0 10.84.53.73.53.33.02.92.511.35.04.03.83.53.43.01.8

12、3.3 展開計算常用數學知識3.3.1 尺寸單位中國采用國際的米制單位，換算關系為：1 米 =100 厘米1厘米 =10毫米（mrm1 毫米（mrm =1000 微米（m m）在英美等國使用英制長度單位，其進位關系是：1碼二3英尺1 英尺（1 ' ） =12 英寸（12）英寸與毫米的換算關系：1英寸（1" ） =25.4mm3.3.2常用計算公式勾股弦定理c2=a2+b2a=y/2 - b2b=V(2 - a2c=a/ 系 + b2弓形尺寸計算L=0.017453* RR=57.296*L/57.296*L/ RC=2，H(2R- H)H=R-V4IR-

13、 C22直角三角函數計算公式正弦 余弦 正切 余切sinA=a/c cosA=b/c tanA=a/b cotA=b/a4 常用鈑金材料介紹4.1 常用板材介紹4.1.1 冷軋普通薄鋼板，冷軋普通薄鋼板是普通碳素結構鋼冷軋板的簡稱，簡稱：冷板，它是由普通碳素結構鋼熱軋鋼板經過進一步冷軋制成厚度小于4mm勺鋼板，由于在常溫下軋制，不產生氧化皮，因此，表面質量好，尺寸精度高，再加之退火處理，其機械性能和工藝性能良好，是鈑金加工最常用的一種金屬材料。常用牌號：國標GB（ Q195、 Q215、 Q235、 Q275）4.1.2 連續電鍍鋅薄鋼板連續電鍍鋅薄鋼板俗稱電解板，是指在電鍍鋅作業線上在電場作

14、用下，鋅從鋅鹽的水深液中沉積到預先準備好的冷板表面上，鋼板表面就會產生一層鍍鋅層，使鋼板具有良好的耐腐蝕性。牌號：國標GB（ DX1、 DX2、 DX3、 DX4）4.1.3 連續熱鍍鋅薄鋼板連續熱鍍鋅薄鋼板，一般簡稱鍍鋅板或白鐵片，鋼板表面美觀，有塊狀或樹葉狀鍍結晶花紋，且鍍層牢固，有優良的耐大氣腐蝕性能，同時，鋼板還有良好的焊接性能和冷加工成型性能，與電鍍鋅板表面相比，其鍍層較厚，主要用于要求耐腐蝕性較強的鈑金件。牌號：國標GB（Zn100-PT、 Zn200-SC、 Zn275-JY）4.1.4 不銹鋼板不銹鋼板是一種耐空氣、蒸汽、水等弱腐蝕介質和酸、堿、鹽等化學浸蝕性介質腐蝕的鋼。又稱

15、不銹耐酸鋼。實際應用中，常將耐弱腐蝕介質腐蝕的鋼稱為不銹鋼，而將耐化學介質腐蝕的鋼稱為耐酸鋼。不銹鋼通常按基體組織分為：1、鐵素體不銹鋼。含銘 12%30%。其耐蝕性、韌性和可焊性隨含銘量的增加而提高 ， 耐氯化物應力腐蝕性能優于其他種類不銹鋼。2、奧氏體不銹鋼。含鉻大于18，還含有8 左右的鎳及少量鉬、鈦、氮等元素。綜合性能好，可耐多種介質腐蝕。3、 奧氏體 - 鐵素體雙相不銹鋼。 兼有奧氏體和鐵素體不銹鋼的優點， 并具有超塑性。4、馬氏體不銹鋼。強度高，但塑性和可焊性較差。需要注意的是：不銹鋼板的強度較高，對數控沖床的刀具磨損較大，一般不合適數沖加工。牌號： 不銹鋼的種類有很多， 鈑金加工

16、常用的是一種奧氏體不銹鋼 （ 1Cr18Ni9Ti ）1.1.5 鋁板鋁是一種銀白色的輕金屬， 具有良好的導熱性、 導電性和延展性。 純鋁強度很低，無法作為結構材料使用，鈑金加工一般用到的是鋁合金板，根據合金元素含量不同，鋁板可以分為8個系列，分別為1000系列、2000系列 8000系列，常用的有2000系列， 3000 系列和 5000 系列。 2000 系列是一種銅鋁合金，特點是硬度較高，又稱硬鋁；可用作各種中等強度的零件和構件， 3000 系列是一種錳鋁合金，防銹性能較好，所以又稱防銹鋁； 5000 系列是一種鎂鋁合金，主要特點為密度低，抗拉強度高，延伸率高。在相同面積下鋁鎂合金的重量

17、低于其他系列。常用牌號的有：3A21（老牌號LF21）、5A02（老牌號LF2）、2A06（老牌號LY6） 4.1.6紫銅板紫銅是純銅的俗稱，外觀呈紫色，具有優良的導電性、導熱性、延展性和耐蝕性， 但價格昂貴，主要用作導電、導熱材料，一般用于電源上需要承載大電流的零件，紫 銅的強度低，一般不能做結構件。牌號：T1、T2、T31.1.7 黃銅板黃銅是一種銅鋅合金，具有較高的強度和優良的冷、熱加工性，但易產生腐蝕破 裂，價格相對便宜，應用廣泛。常用牌號：H59、H62、H704.2 常用板材重量的計算基本計算公式：材料重量=長（mj） *寬 *料諄（mm> *材料密度材料名 稱鋼板不銹

18、鋼 板鋁板紫銅板黃銅 板密度7.857.932.718.898. 54.3 常用緊固件資料緊固件為將兩個或兩個以上零件（或構件）緊固連接成為一件整體時所采用的一 類機械零件的總稱。常用緊固件包括：螺栓、螺柱、螺釘、螺母、墊圈、銷等。4.3.1 螺紋加工普通螺紋的表示：粗牙普通螺紋用字母” MT及公稱直徑表示，如公稱直徑為24mm勺粗牙普通螺紋的代號為M24細牙普通螺紋用字母” MT及公稱直徑*螺距表示，如M24*1.5o攻螺紋前鉆底孔直徑尺寸計算公式：底孔直徑=螺紋外徑-螺距也可按下表直接查出：表4-1螺紋規格M2M3M4M5M6M8M10M12M14底孔直徑1.62.43.34.256.88

19、.510124.3.2螺釘沉頭孔的結構尺寸表4-2螺釘沉頭孔的尺寸d1M2M2.5M3M4M5d22.22.83.54.55.5D4.05.06.08.09.5h1.21.51.652.72.7優選最小板厚1.21.51.52.02.0a90°4.3.3怫螺釘，怫螺母，怫松不脫螺釘其工作原理是，先在工件上預加工相應大小的孔，然后通過沖床或壓怫機等設備 施加壓力，使怫螺母、怫螺釘?shù)凝X邊擠入板內，導致孔的的周邊產生塑性變形，變形 物被擠入導向槽，從而產生鎖緊的效果。表4-3常用鐘螺釘、鐘螺母及焊接螺母底孔加工尺寸查詢表規格 種類一、M2.5M3M4M5M6M8M10壓釧螺母柱5.46.1

20、7.2通孔8盲孔8.5壓挪螺釘2.534568漲釧螺母56891114松不脫螺釘5.86.489.5焊接螺母56795主要工藝介紹5.1放樣與下料放樣就是我們根據設計圖紙中的產品的形狀和尺寸進行幾何展開并計算出下料尺寸。產品的幾何展開，主要有以下幾種常用類型：（1）多而體的展開：把各個面的投影呈水平或垂直展開。（2）圓柱體的展開：用素線將平行的柱形幾何形體表面展開。（3）圓錐體的展開：主要區分正網錐展開和正圓錐斜截展開。（4）三角形法展開：將幾何形體表面劃分出依次相連的三角形。（5）大圓地方類的展開：一般采用三角形求實長的方 法。（6）封頭接管的展開：通過平行線法與變換投影面法共同應用進行展開

21、。（7）球罐的分辨展開：根據球的大小有分塊展開和分帶展開。下料就是通過產品幾何展開后，根據相應的計算公式的計算，把下料尺寸計算出 來，即可進行下料 T序。要注意的是：影響下料的因素有壁厚處理、氣割間隙、剪切 硬化層、成形方法與成形中的變形程度、焊接變形、焊縫分布、材料利用率等各種因 素.都要認真對待。下料順序應當遵循先大后小、合理排料、套裁下料的節約原則。下料工藝主要有以下幾種形式：（1）剪板機下料，適用于薄鋼板下料 （基本厚度l一 5mm） （2）氧氣切割下料，適用于厚鋼板下料 （基本厚度10mmz上）。（3）等離子切 割機下料，適用于不銹鋼和有色金屬下料。（4）高壓水切割機床下料，適用于不

22、銹鋼、鈦合金等對熱敏感的材料。（5）線切割機床下料，適用于制作模具及批量要求精度高的 材料。（6）沖床下料，適用于薄鋼板大批最成型產品的下料。正確選擇下料工藝可以提高工作效率，降低生產成本，節省材料，縮短生產周期。下料根據加工方式的不同，可分為普沖、數沖、剪床開料、激光切割、風割，由 于加工方法的不同，下料的加工工藝性也有所不同。鉞金下料方式主要為數沖和激光切割。數沖是用數控沖床加工，板材厚度加工范圍為：冷扎板、熱扎板小于或等于3.0mm, 鋁板小于或等于4.0mm,不銹鋼小于或等于 2.0mm 5.1.1沖孔最小尺寸要求由于受到?jīng)_孔凸模強度限制，孔徑不能過小，沖孔最小尺寸與孔的形狀、材料機

23、械性能和材料厚度有關。圖5-1沖孔形狀示例具體參數參考表5-1。表5-1沖孔最小尺寸列表材料沖孔的最小直徑或最小邊長（t為材料厚度）孔D （D為直徑）方孔L（L為邊長）腰圓孔、矩形孔b（b為最小邊長）高、中碳鋼>1.3t>1.2t>1t低碳鋼及>1t>0. 8t>0.8t黃銅鋁、鋅>0.8t>0.6t>0.6t5.1.2沖孔最小孔距零件的沖孔邊緣離外形的最小距離隨零件與孔的形狀不同有一定的限制，其值見 圖 5-2。圖5-2沖裁件的孔與孔、孔與邊緣之間的距離5.1.3 沖孔搭邊要求采用復合模加工的孔與外形、孔與孔之間的精度較易保證，加工效率較

24、高，但孔與孔之間，孔與外形之間的距離必須要能滿足復合模的最小壁厚要求，如圖5-3所示:圖5-3沖裁件的搭邊要求表5-2復合模加工沖裁件的搭邊最小尺寸t (0.8 以下)t(0.81.59)t(1.593.18)t (3.2 以上)D13mm2tD23mm2tD31.6mm2t2.5tD41.6mm2t2.5t5.1.4先沖孔后折彎先沖孔后折彎，為保證孔不變形，孔與彎邊的最小距離，見圖 5-4。公式：XA 2t+R圖5-4孔與彎邊的最小距離5.1.5 拉伸零件上沖孔在拉深零件上沖孔時，見圖5-5,為了保證孔的形狀及位置精度以及模具的強度,其孔壁與零件直壁之間應保持一定距離，即其距離a1及a2應滿

25、足下列要求：a1 >R1+0.5t , a2 > R2+0.5t.式中R1, R2圓角半徑；t 板料厚度。圖5-5 在拉深件上沖孔5.1.6 數沖加工應注意的問題及要求1）厚度0.6mm以下材料易變形，加工范圍受模具，夾爪等限制，一般不適合用數沖 加工；2）適中的硬度和韌性的材料有較好的沖裁加工性能；硬度太高會使沖裁力變大，對 沖頭和精度都有不好的影響；硬度太低，使沖裁時變形嚴重，精度受到很大的限3）材料的高塑性對成形加工有利，但不適合于蠶食、連續沖裁，對沖孔和切邊也不 太合適；適當?shù)捻g性對沖裁是有益的，它可以抑制沖孔時的變形程度；韌性太高 則使沖裁后反彈嚴重，反而影響了精度。4）

26、沖壓普通低碳鋼板時，模具直徑和寬度必須大于料厚，比如 1.4的模具不能沖1.5mm的材料，沖壓鋁合金板和銅合金板的模具可以小一些，但沖壓不銹鋼和 高碳鋼板的模具就需用更大一些，否則模具容易斷裂損壞；5）不銹鋼板一般不宜用數沖加工。當然,厚度0.8mm-2.5mm的不銹鋼板可以用數沖加工，但對模具的磨損大，且加工的廢品率也比普通鋼板要高很多；5.2折彎工藝鉞金的折彎，是指改變板材或板件角度的加工。如將板材彎成V形，U形等。一般情況下，鉞金折彎有兩種方法：一種方法是模具折彎，用于結構比較復雜，體積較小、 大批量加工的鉞金結構；另一種是折彎?rùn)C(jī)折彎，用于加工結構尺寸比較大的或產量不 是太大的鉞金結構。

27、此次金工實習折彎主要采用折彎?rùn)C(jī)加工。5.2.1折彎加工順序的基本原則：1）由內到外進行折彎；2）由小到大進行折彎；3）先折彎特殊形狀，再折彎一般形狀；4）前工序成型后對后繼工序不產生影響或干涉。5.2.2折彎半徑材料彎曲時，其圓角區上，外層收到拉伸，內層則受到壓縮。當材料厚度一定時， 內r越小，材料的拉伸和壓縮就越嚴重；當外層圓角的拉伸應力超過材料的極限強度 時，就會產生裂縫和折斷，因此，彎曲零件的結構設計，應避免過小的彎曲圓角半徑。 常用材料的最小彎曲半徑見表 5-3。表5-3常用金屬材料最小折彎半徑列表序號材料最小彎曲半徑08、08F、10、10F、DX2 SPCCE1-T52、0Cr18

28、Ni9、1Cr18Ni9、1Cr18Ni9Ti、1100-H24、T20.4t15、20、Q235 Q235A 15F0.5t25、30、Q2550.6t1Cr13、H62（M Y、Y2、冷軋）0.8t45、501.0t55、601.5t65Mn、60SiMn、1Cr17Ni7、1C"Ni7-Y、1Cr17Ni7-DY、SUS301 0Cr18Ni9、SUS3022.0t彎曲半徑是指彎曲件的內側半徑，t是材料的壁厚。t為材料壁厚，M偽退火,犬態,Y為硬狀態，Y劾1/2硬狀態5.2.3鋼板折彎的最小折彎邊尺寸參考表材料厚 度0.81.01.21.52.02.53最小折 邊56.5 (5

29、)6.5 (6)7 (6.5)91113對于折邊尺寸要求小于以上規定的零件應另開模加工。5.2.4孔、長圓孔離折彎邊最小距離如圖5-6所示折彎處孔邊離折線太近，折彎時料無法帶起，產生孔形狀變形；因 此，孔邊與折彎線要求大于最小孔邊距X>t+R。圖5-6圓孔距折彎邊最小距離表5-4圓孔距折彎邊最小距離材料厚度0.60.81.01.21.52.02.5最小距離X1.31.51.72.033.5如圖5-7所示長圓孔離折線太近，折彎時料會被帶起，產生孔形狀變形；因此, 孔邊與折彎線要求大于最小孔邊距按表5-5。圖5-7長圓孔距折彎邊最小距離表5-5 長圓孔距折彎邊最小距離L<262650&

30、gt;50最小距離2t+R2.5t+R3t+RX5.2.5 彎曲件的工藝孔、工藝槽和工藝缺口在折彎加工時，如果彎曲件須將彎邊彎曲到毛坯內邊時，為了避免撕裂和畸變, 建議加沖工藝孔、工藝槽或工藝缺口，如圖 5-8所示。工藝孔工藝缺口圖5-8 加沖工藝孔、工藝梢或工藝缺口工藝孔的直徑t;工藝缺口的寬度方t ,深度>1.5t5.2.6 彎曲件的直邊高度一般情況下，彎曲件的直邊高度不宜太小，最小高度按(圖 5-9)要求：h>2t。圖5-9彎曲件的直邊高度最小值5.2.7 打死邊的設計要求打死邊的死邊長度與材料的厚度有關。如圖 5-10所示，一般死邊最小長度 L>5.2.8 R。其中t

31、為材料壁厚，R為打死邊前道工序的最小內折彎半徑，如圖 5-10中的有圖 所示。圖5-10死邊的最小長度L5.3拉伸5.3.1拉伸件各部分結構的尺寸要求1 .底部與直壁之間的圓角半徑大小要求如圖5-11所示，拉伸件底部與直壁之間的圓角半徑應大于板厚，即 r1 >t。為 了使拉伸進行得更順利，一般取r1=(3 5)t ,最大圓角半徑應小于或等于板厚的 8倍, 即 r1 < 8t o2 .拉伸件凸緣與壁之間的圓角半徑拉伸件凸緣與壁之間的圓角半徑應大于板厚的2倍，即r2>2t,為了使拉伸進行8倍，即 r2 08t 。得更順利，一般取 r2=(5 10)t ， 最大凸緣半徑應小于或等于

32、板厚的(參見圖5-11 )3 圓形拉伸件的內腔直徑圓形拉伸件的內腔直徑應取D >d+10t,以便在拉伸時壓板壓緊不致起皺。(參見圖 5-11 )4 矩形拉伸件相鄰兩壁間的圓角半徑圖 5-11 拉伸件圓角半徑大小如圖5-12所示，矩形拉伸件相鄰兩壁間的圓角半徑應取r3 >3t,為了減少拉伸次數應盡可能取r3 >H/5,以便一次拉出來。圖 5-12 矩形拉伸件相鄰兩壁間的圓角半徑5 圓形無凸緣拉伸件一次成形時 ，其高度與直徑的尺寸關系要求圓形無凸緣拉伸件一次成形時，高度H和直徑d之比應小于或等于0.4,即H/d <0.4 ，如圖 5-13 所示。圖 5-13 圓形無凸緣拉伸

33、件一次成形時， 高度與直徑的尺寸關系6 .3.2 拉伸件設計圖紙上尺寸標注的注意事項拉伸件由于各處所受應力大小各不相同，使拉伸后的材料厚度發生變化。一般來說，底部中央保持原來的厚度，底部圓角處材料變薄，頂部靠近凸緣處材料變厚，矩形拉伸件四周圓角處材料變厚。7 .3.3 拉伸件產品尺寸的標準方法在設計拉伸產品時， 對產品圖上的尺寸應明確注明必須保證外部尺寸或內部尺寸，不能同時標注內外尺寸。8 .3.4 拉伸件尺寸公差的標注方法拉伸件凹凸圓弧的內半徑以及一次成形的圓筒形拉伸件的高度尺寸公差為雙面對稱偏差，其偏差值為國標 (GB)16 級精度公差絕對值的一半，并冠以±號。5.4 焊接焊接方法主要有電弧焊、電渣焊、氣焊、等離子弧焊、熔化焊、壓力焊、釬焊，鈑金產品焊接主要為電弧焊、氣焊。電弧焊具有靈活、機動，適用性廣泛，可進行全位置焊接；所用設備簡單、耐用性好、維護費用低等優點。但勞動強度大，質量不夠穩定，決定于操作者水平。適用焊接3mm上的碳鋼、低合金鋼、不銹鋼和銅、鋁等非鐵合金。氣焊火焰
