1、干拌砂漿儲料罐加固施工方案一、編制依據1、？木構造設計規 X? GB50005-20032、建筑施工扣件式鋼管腳手架平安技術規X JGJ130-20113、？建筑地基根底設計規 X? GB50007-20114、？昆凝土構造設計規 X? GB50010-20125、本工程施工圖、建筑工程施工手冊、干拌砂漿生產設備說明書、干拌砂漿生產設備？，？干拌砂漿生產設備平安規那么?.二、工程概況工程名稱：升輝現代電子商務設計產業中心 A區1#、2#、3/4/5#樓及地下室工程工程地址：某云龍區郭莊路與慶豐路穿插口建立規模：45573.5m2,框架構造/地下1層，1#樓地上15/16層，2#-5#樓地上5/

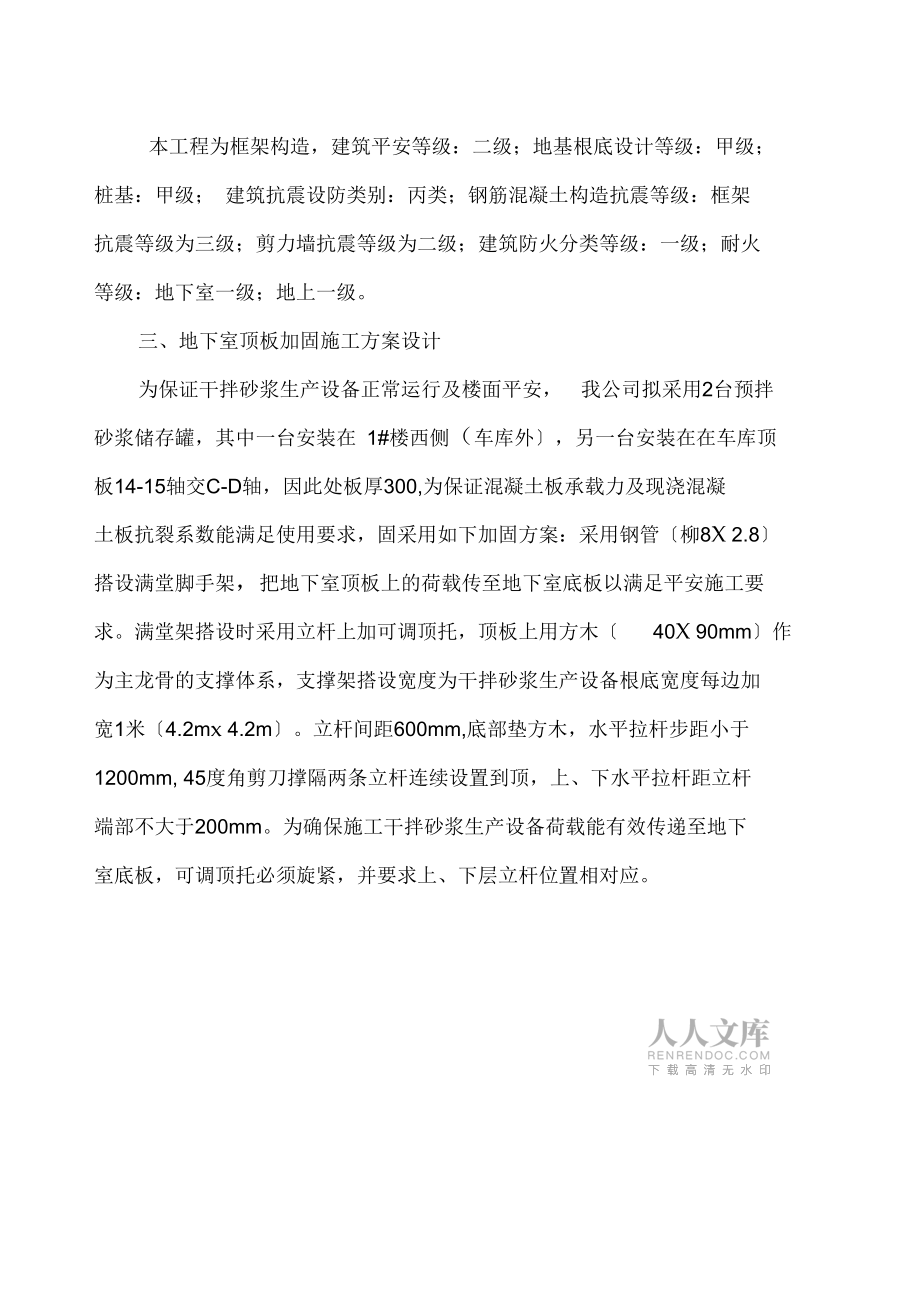

2、6層建立單位：某升輝裝飾建材實業某監理單位：某東科建立工程管理某設計單位：某市建筑設計研究院某公司施工單位：錦宸集團某勘察單位:某省第二地質工程勘察院本工程為框架構造，建筑平安等級：二級；地基根底設計等級：甲級； 樁基：甲級； 建筑抗震設防類別：丙類；鋼筋混凝土構造抗震等級：框架 抗震等級為三級；剪力墻抗震等級為二級；建筑防火分類等級：一級；耐火 等級：地下室一級；地上一級。三、地下室頂板加固施工方案設計為保證干拌砂漿生產設備正常運行及樓面平安，我公司擬采用2臺預拌砂漿儲存罐，其中一臺安裝在 1#樓西側（車庫外，另一臺安裝在在車庫頂 板14-15軸交C-D軸，因此處板厚300,為保證混凝土板承

3、載力及現澆混凝 土板抗裂系數能滿足使用要求，固采用如下加固方案：采用鋼管柳8X 2.8 搭設滿堂腳手架，把地下室頂板上的荷載傳至地下室底板以滿足平安施工要 求。滿堂架搭設時采用立桿上加可調頂托，頂板上用方木40X 90mm作為主龍骨的支撐體系，支撐架搭設寬度為干拌砂漿生產設備根底寬度每邊加 寬1米4.2mx 4.2m。立桿間距600mm,底部墊方木，水平拉桿步距小于 1200mm, 45度角剪刀撐隔兩條立桿連續設置到頂，上、下水平拉桿距立桿 端部不大于200mm。為確保施工干拌砂漿生產設備荷載能有效傳遞至地下 室底板，可調頂托必須旋緊，并要求上、下層立桿位置相對應。四、地下室頂板加固計算1、參

4、數信息1.干拌砂漿生產設備根本參數公稱儲量m315m3自重kg2400罐體直徑mm2500罐體高度mm6500地腳間距外側mm2400X 2500收塵器過濾面積m28卸料直徑mm尼502.荷載參數：施工荷載：2kN/m2 ;3鋼管參數：鋼管類型：4828;鋼管橫距：600mm;鋼管縱距:600mm 鋼管步距：1200mm;模板支架立桿伸出頂層橫向水平桿中心線至模板支撐點的長度：0.2 m;2、荷載計算根據？設備說明書？根底承載N =（罐體重+附件重+存儲砂漿重量）X平安系數 X 9.8N/ kg=240CX2+1000+1500CX2x 1.4X 9.8=35800X 1.4X 9.8=491

5、176N=491.176kN根底底座平面尺寸為340CX3200 mm，那么地下室頂板承壓：P= 491.176/ = 55.19kN/m2。3、立桿驗算以最大荷載對立桿進展驗算，不考慮鋼筋砼上梁的承載力，那么傳給每根立桿的力為：N =查？施工手冊？當水平步距為1000mm時，立桿48X2.8鋼管、對接方式允許荷載【N =28kN >19.88kN ;查建筑材料手冊得，可調頂托的允許荷載【N =20kN >19.88kN。故 立桿受力滿足要求。4、混凝土強度驗算為方便計算，假設載荷全部集中并均勻分布于底座的兩條槽鋼12bX53X 120計算如下：兩槽鋼與混凝土樓面的接觸面積S= 5

6、3mmX 3300mmx 2=349800mn2據前項計算，本施工干拌砂漿生產設備荷載N = 491.176kN那么混凝土單位面積承載 P= 491.17& 1000/349800mm2=1.4N/ mm2查?施工手冊？，強度等級為C35混凝土強度設計值軸心抗壓為【P】=16.7N/ mm2> 1.4N/ mm24、樓板破碎應力驗算按1m長度截面計算。(1) 樓板1m長度截面含鋼率：U = Fu / (b x h。)配筋采用 雙層10 125那么截面布筋面積 Fu = 785 mm2。截面長度b =1m = 1000 mm。樓板有效高度h0 = 300-30= 270mm。那么

7、U = 785/ 1000X 150= 0.0052(2) 混凝土強度計算系數a= U x Ra Ru據?施工手冊?,R a鋼筋強度)，三級螺紋鋼，采用 Ra=400 N/mm2Ru (混凝土強度),C35，采用 Ru = 16.7 N/mm2那么 a=0.0052X 400/16.7= 0.126那么 A0=aX1a=0.126X 1-0.126 =0.11(4)斷面可承載最大彎矩【Mp】=A°x bx h°2x Ru=0.126X 1000X 150"x 14.7=41674500N，mm =41.67KN m5實際最大跨中彎矩。立桿支承間距為600mm,假設

8、荷載全部集中并均勻分布于底座的兩條 槽鋼長為3.3m，按可能的最大彎矩驗算，即槽鋼正好位于兩排立桿的正 中間，此時計算跨中彎矩最大值可簡化為按簡支梁計算，見圖2。P(每米集中荷載)AAL = 0.5m圖2每米截面最大彎矩W= 1/4 x P x L=1/4 x 942.564/(2X 5)x 0.7=16.49KN m < 41.67KN m(6)假設底座槽鋼正好與底板下鋼管頂撐排列位置重疊，那么此項彎矩計 算按均布載荷連續梁計算，可忽略不計見圖3。5、頂托上墊方木承壓強度驗算方木主要承受支撐點的承壓強度計算，按前項荷載計算及立桿驗算，每根立桿所受壓力 N = 0.3025kN，方木支撐接觸面積為40X 90= 36002mm2 那么單位面積壓力 fc= 18.47kN /3600 mm2 = 5.13/mm2查?木構造設計手冊？針葉松最弱順紋壓應力為：【fc =8.0 N/m
