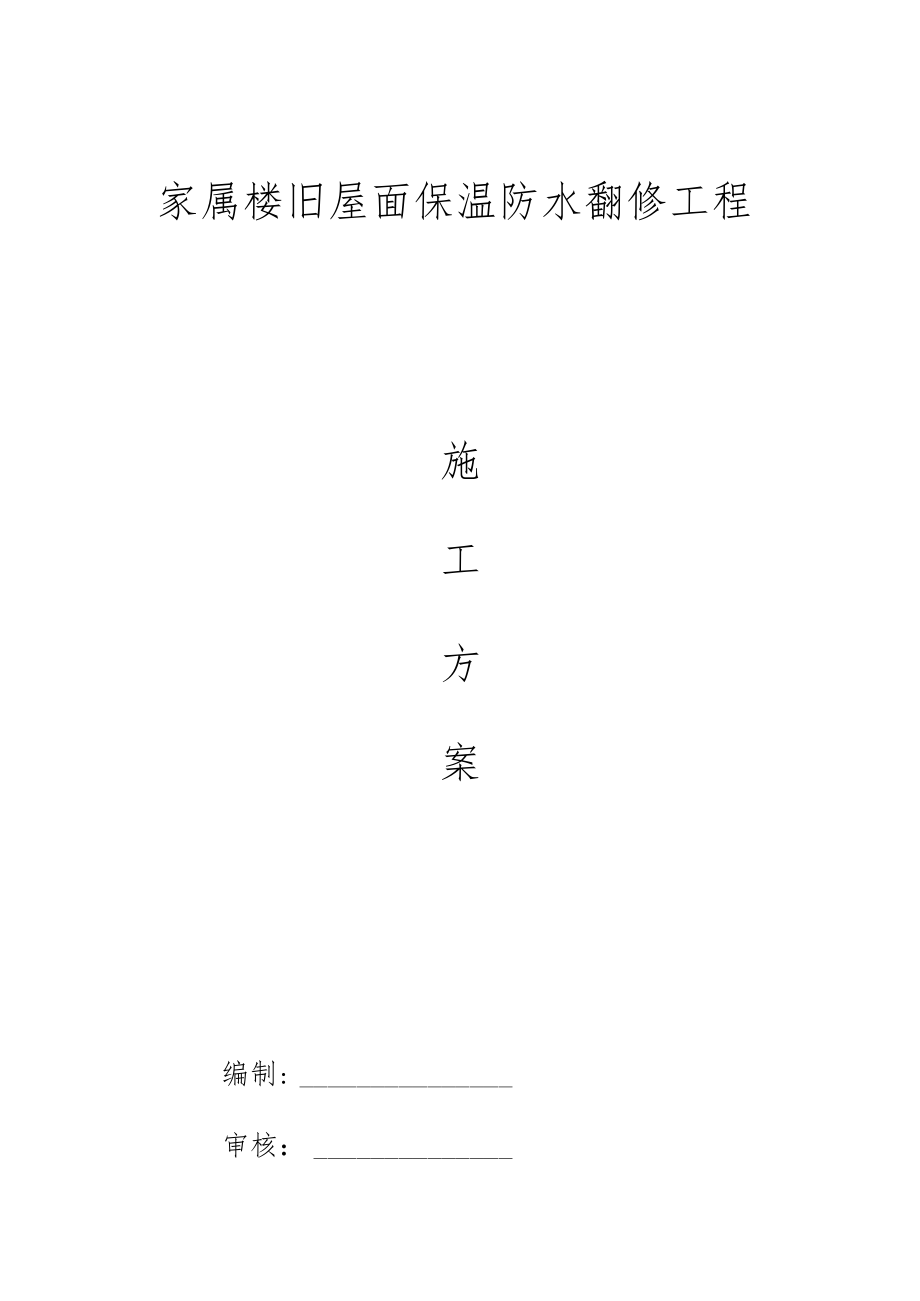

1、家屬樓舊屋面保溫防水翻修工程施工方案編制:審核：批準：靑4E垣5 心t行一、項目概況二、清理基層三、保溫層鋪設四、找平層施工五、防水層施工六、細石混凝土保護層施工家屬樓舊屋面翻新保溫防水施工方案工程概況：本工程為家屬樓屋面保溫防水翻新工程。拆除原有的架空隔熱層、50mm厚擠塑聚苯板鋪設、20m砂漿找平層 一道、4mm厚SBS防水卷材一道、30m厚細石混凝土保護層一道 施工方法：保溫板采用干鋪、卷材采用熱熔法施工工程質量：合格一、清理基層將結構層所有雜物清除，并用水沖洗干凈，凡凸出基層的混凝土疙瘩、鋼筋頭、落地砂漿等鑿去。二、保溫層鋪設本工程保溫層采用50mm厚擠塑聚苯乙烯泡沫塑料板保溫隔層。靑

2、4E%i5 #心ti行1. 保溫材料的含水率必須符合設計要求。2. 鋪設保溫層的基層應平整、干凈、干燥。3. 保溫板不應破碎、缺棱掉角，鋪設時遇有缺棱掉角破碎不齊 的，應鋸平拼接使用。4. 干鋪保溫材料，應緊靠基層表面，鋪平、墊穩。粘貼的保溫 材料，用水泥砂漿鋪砌平整、嚴實。板縫間或缺角處應用碎屑加膠料 拌勻填補嚴密。5. 在保溫層上做水泥砂漿找平層時，在上面均勻地?cái)備?.5 水泥砂漿找平層20厚，刮平，最后取岀鐵絲，抹平壓光，避免攤鋪 時由于擠壓保溫層造成部分地方堆厚，部分地方被擠薄，從而影響屋 面保溫效果。三、找平層施工IX施工準備1.1材料及要求：1.1.1用材料的質量、技術性能必須符合

3、設計要求和施工及驗 收規范的規定。1.1.2水泥砂漿：1.1.2.1水泥：不低于325號的普通硅酸鹽水泥。1.1.2.2砂：宜用中砂，含泥量不大于3%,不含有機雜質，級 配要良好。1 2主要機具：1.2.1機械：砂漿攪拌機或混凝土攪拌機。1.2.2工具：運料手推車、鐵鍬、鐵抹子、水平刮杠、水平尺、 瀝青鍋、炒盤、壓滾、烙鐵。1.3作業條件：1.3.1找平層施工前，屋面保溫層應進行檢查驗收，并辦理驗 收手續。1.3.2各種穿過屋面的預埋管件、煙囪、女兒墻、暖溝墻、伸 縮縫等根部，應按設計施工圖及規范要求處理好。1.3.3根據設計要求的標高、坡度，找好規矩并彈線（包括天 溝、檐溝的坡度）。1.3.

4、4施工找平層時應將原表面清理干凈，進行處理，有利于 基層與找平層的結合，如澆水濕潤、噴涂瀝青稀料等。2操作工藝2.1工藝流程:F西水濕|施工找平層（水泥砂漿及瀝T養護T驗收青砂找平層）線2.2基層清理：將結構層、保溫層上表面的松散雜物清掃干凈, 凸出基層表面的灰渣等粘結雜物要鏟平，不得影響找平層的有效厚 度。2.3管根封堵：大面積做找平層前，應先將出屋面的管根、變 形縫、屋面暖溝墻根部處理好。2.4抹水泥砂漿找平層：2.4.1灑水濕潤：抹找平層水泥砂漿前，應適當灑水濕潤基層 表面，主要是利于基層與找平層的結合，但不可灑水過量，以免影響 找平層表面的干燥，防水層施工后窩住水氣，使防水層產生空鼓。

5、所 以灑水達到基層和找平層能牢固結合為度。2.4.2貼點標高、沖筋：根據坡度要求，拉線找玻，一般按I 2m貼點標高（貼灰餅），鋪抹找平砂漿時，先按流水方向以間距I 2m沖筋，并設置找平層分格縫，寬度一般為20mm,并且將縫與保溫 層連通，分格縫最大間距為6m。靑4EM5 3碎2.4.3鋪裝水泥砂漿：按分格塊裝灰、鋪平，用刮扛靠沖筋條 刮平，找坡后用木抹子槎平，鐵抹子壓光。待浮水沉失后，人踏上去 有腳印但不下陷為度，再用鐵抹子壓第二遍即可交活。找平層水泥砂 漿一般配合比為1 : 3,拌合稠度控制在7cm。2.4.4養護：找平層抹平、壓實以后24h可澆水養護，一般養 護期為7d,經干燥后鋪設防水層

6、。3質量標準3.1保證項目：3.1.1原材料及配合比，必須符合設計要求和施工及驗收規范 的規定。3.1.2屋面、天溝、檐溝找平層的坡度，必須符合設計要求， 平屋面坡度不小于3%；天溝、檐溝縱向坡度不宜小于5%。；3.1.3水泥應有出廠合格證，或試驗資料。3.2基本項目：3. 2. 1水泥砂漿找平層無脫皮、起砂等缺陷。3. 2. 3 找平層與突出屋面構造交接處和轉角處，應做成圓弧形 或鈍角，且要求整齊平順。3.2.4找平層分格縫留設位置和間距，應符合設計和施工及驗收規范的規定。3.3允許偏差項目，見表10-3。屋面找平層允許偏差表10-3項次項目允許偏差檢查方法1表面平整5用2m靠尺和楔

7、形塞尺檢查4成品保護4.1抹好的找平層上，推小車運輸時，應先鋪腳手板車道，以 防止破壞找平層表面。4.2找平層施工完畢，末達到一定強度時不得上人踩踏。4.3雨水口、內排雨口施工過程中，應采取臨時措施封口，防 止雜物進入塔塞。5應注意的質量問題5.1找平層起砂：水泥砂漿找平層施工后養護不好，使找平層 早期脫水；砂漿拌合加水過多，影響成品強度；抹壓時機不對，過晚 破壞了水泥硬化；過早踩踏破壞了表面養生硬度。施工中注意配合比, 控制加水量，掌握抹壓時間，成品不能過早上人。5.2找平層空鼓、開裂：基層表面清理不干凈，水泥砂漿找平 層施工前未用水濕潤好，造成空鼓；應重視基層清理，認真施工結合 層工序，注

8、意壓實。由于砂子過細、水泥砂漿級配不好、找平層厚薄 不均、養護不夠，均可造成找平層開裂；注意使用符合要求的砂料， 保溫層平整度應嚴格控制，保證找平層的厚度基本一致，加強成品養 護，防止表面開裂。5.3倒泛水：保溫層施工時須保證找坡泛水，抹找平層前應檢 查保溫層坡度泛水是否符合要求，鋪抹找平層應掌握坡向及厚度。6質量記錄本工藝標準應具備以下質量記錄：6.1材質及試驗資料。6. 2質量檢驗評定資料。四、防水層施工、施工準備：進入工地的防水材料均應附產品合格證和材料質量測試報告單。 現場抽樣通過權威部門的檢測。K材料要求(1) 主體材料：4MM SBS 執行標準：GB18242 - 2008 規格型

9、號：PY I 4MM 主要技術指標：GB50207-2002屋面工程質量驗收規范2、主要工具：小平鏟、滾刷、油漆刷、鋼卷尺、剪刀、粉線、手持壓滾、掃帚、 射釘槍或沖擊鉆。3、作業條件 原防水層大面積老化、局部破損，在屋面荷載允許的情況下， 采用鏟除原防水。 基層找平，增做新防水層3雨天、雪天、五級風以上天氣及基層潮濕的情況下，不得施工。二、施工操作工藝根據GB50207規范及工程實情制定本工藝。K工藝流程：原防水層清理基層找平刷底油陰陽角粘貼附加層鋪貼防水卷才防水層表面清理檢查驗收簽靑4E垣5 心t行2、施工要點：(1) 鏟除女兒墻、立墻、落水口、等節點部位的原防水層。(2) 將屋面上的塵土、

10、砂粒、雜物清掃干凈。對屋面進行找平, 1： 2. 5的水泥砂漿抹平壓光。相連的陰陽角；基層與立面墻、排水 溝、排水口、溝脊的邊緣相連的轉角處應抹成光滑的圓弧形，其半徑 一般為50mmo找平層上應無明顯濕漬，基層干燥，含水率小于9%, 可用面積約1m2,厚為1.52. Omnl的橡膠板覆蓋在基層表面上，放置 23h,如覆蓋的基層表面無水印，緊貼基層一側的橡膠板又無凝結 水珠，可滿足施工要求?；鶎颖砻鎽?yīng)堅實具有一定的強度，清潔干凈, 表面無浮土、砂粒等污物，表面應平整、光滑、無松動，要求抹平壓 光。(3) 涂刷底油，基層干燥后，涂刷基層處理劑。用長把排刷把 冷底子油涂刷在干凈干燥的基層表面上，復雜

11、部位用油漆刷刷涂，要 求不露白，涂刷均勻。干燥4h以上至不粘腳后方可進行下道工序。(4) 做附加層，排氣道、分格縫等部位：附加層寬度25OnImO(5) 鋪貼卷材防水層試鋪定位在基層上彈出基準線，把卷材試 鋪定位。卷材的配置一應將卷材順長方向進行配置，使卷材長向與排 水方向垂直，卷材搭接要順流水坡方向，不應成逆向。如下圖先鋪設排水比較集中的部位，按標高由低向高的順序鋪設6卷材搭接縫施工在熱熔粘結搭接縫前，先將下一層卷材表面的隔離層用噴燈熔 化，具體操作，由持噴燈的工人用抹子當擋板沿搭接線向后移動， 噴燈火焰隨擋板一起動，噴燈應緊靠擋板，距離卷材約50IOomn1。（如下圖）。接縫熔焊粘結后再用

12、火焰及採子 在接縫邊緣上均勻地加熱抹壓一逍靑4E垣5 心t行7.卷材的搭接寬度為長、短邊均不小于IOOmmJ搭接縫的邊緣以溢出 熱熔的改性瀝青為宜，然后用噴燈均勻熱熔卷材搭接縫用小抹子把 邊抹好（如下圖）。8鋪貼平面和立面連接部位的卷材在鋪平面與立面相連的卷材，應先 鋪貼平面，然后由下向上鋪貼，并使卷材緊貼陰角，不應空鼓。立面 墻上防水層應滿粘。9屋面女兒墻防水施工。女兒墻防水層施工時，應先鋪貼平面，然后 由下向上鋪貼，使卷材緊貼陰角，不能空鼓。在女兒墻上滿粘卷材, 粘貼要牢固，在女兒墻預留收口處滿粘卷材，并使上層卷材長出下 層卷材不小于30mm,收頭用水泥砂漿固定?；蛘邔⒕聿闹僚畠簤ι?平面

13、全部滿粘。m 42 NiRtb改住溟*祐匕屋阪詼水恂皺田I-Wlffi保怕法也2i性愣片淪瞌防水庭*鬼粘敘4一水視參:F啟S保也 s6-KmiJa.810主要節點構造做法：陰陽角：陰陽角處的基層處理后，先鋪一層 卷材附加層，附加層卷材要剪成下圖所示形狀，鋪貼時要滿粘在基 層上。頁腳內習-MI1 5陰角配件BS妄IlP古齊門陰陽角卷材鋪貼方法圖襯舉材料W5J / k filM木吃H /11 1201200(K%750 4=J /IL=Z-J用Ifti變形縫陰木構適三、質量要求K保證項目 卷材與膠結材料必須符合施工規范規定，檢驗產品出廠合格 證，試驗報告、現場取樣試驗。 卷材防水層及其細部處理必須

14、符合施工規范規定。2、基本項目 卷材防水層的基層應牢固，表面潔凈，陰陽角處理呈弧形，基 層膠涂布均勻，無漏涂。 卷材防水層的鋪貼方法和搭接、收頭符合施工規范規定，卷材 鋪貼整齊搭接均勻一致；相鄰兩幅卷材的短邊搭接應錯開；卷材附加 層設置寬度，部位正確；接縫粘結牢固，封口嚴密，無損傷缺陷四、成品保護K鋪好的卷材防水層，應及時采取保護措施，不得損壞，以免造成后患。2、防水施工要與有關工序作業配合協調，進入防水作業面的施 工現場人員不得穿帶釘子鞋作業、走動。五、安全生產、文明施工IX屋面防水施工隊伍，須符合建設部有關防水工程施工用工要 求，主要操作人員應參加過省級建委防水工專業培訓班，并持專業防 水工上崗證。2、防水施工應服從建設單位、監理單位的統一安排，接受質量 檢查與監督。3、屋面防水施工須遵循建筑安裝工程安全技術規范，做到 文明施工、安全生產。4、施工開始前必須進行安全交底，每天上崗前進行安全教育， 有針對性、有記錄，進入施工現場必須戴好安全帽。5、施工用膠粘劑、溶劑等易燃品，應存放在通風、能鎖的庫房, 遠離火源，并配備干粉滅火器。每天施工現
