1、1.餐飲服務管理系統1）總體說明餐飲服務管理系統是酒店管理系統的一個部分，主要完成中西餐、咖啡廳、 酒吧等顧客消費的消費信息記錄、資源分配以及員工的信息管理等工作。2）系統相關角色系統管理員，員工，部門經理，采購員，顧客，供貨商等等3）相關功能說明（1）餐飲收銀管理登記管理：客人到來以后進行登記，可以修改或者刪除登記信息，客人可 以要求合臺或者換臺。消費管理：能夠錄入、修改或者刪除客人的消費信息。訂餐管理：訂餐信息登記，包括訂餐時間、就餐時間、訂餐桌數、人數、 訂餐詳情、取消訂餐、訂餐查詢。主窗體：顯示當前桌臺、包房的占用情況，顯示客人消費狀態。結算管理：客人結賬的時候可以分類打折或者全面打折

2、，計算開發票金額， 打印賬單，結賬方式也有多種方式，如現金付款、支票付款、信用卡付款、免 費、掛帳等自動統計。日統計管理：可以對今日收銀進行概覽，方式多樣，如按類別統計、按菜 品統計、按帳單統計、按包房統計等等，可顯示日銷售項目排行榜，可打印銷 售日?qǐng)?bào)表。二級庫存管理（主要管理灑水飲料的日常庫存）：這里主要是指前臺的酒 水飲料管理，包括入庫、入庫查詢、入庫統計，退貨、退貨查詢、退貨統計， 庫存動態，銷售查詢、銷售統計，庫存盤點、盤點查詢、盤點統計。菜譜管理：對菜品進行管理，如菜品類別維護、特色菜維護、菜品明細維 護、灑水飲料維護，價格維護、套餐維護、菜譜打印、商品單位維護。各消費 類別和消費項

3、目可任意增加、修改與刪除，按照自己業務情況任意設置。（2）采購庫存管理該庫存管理系統是后勤部門對所有資源的管理。倉庫從供貨商處對商品進貨，也可以對商品退貨，可以進行商品進貨信息 和商品退貨信息的查詢、統計等。餐飲各部門領用商品，也可以對領用商品退貨。可以進行商品領用和退貨 信息的統計、查詢，可按部門、商品、商品類別等多種方式。顯示各個供應商信息，對供應商供貨情況進行記帳，可查詢、統計其供貨 信息，可查詢應付款、已付款等各種信息，對倉庫中的商品進行盤點，對各種進貨、退貨、領用信息以及供貨商情況 進行統計，生成報表，交部門經理審核。某商品庫存低于一定程度時可以預警（3）人員維護系統可以對各種員工的

4、信息進行維護，包括增加、刪除、查詢等等。員工交換班的時候，當前用戶更換并確認當前（錢款、物品、房間狀態）用戶更改自己的密碼。帳號管理（系統管理員），用戶權限、密碼、站點的編輯。每月底可以對員工的工作情況進行統計，生成報表，供部門經理進行審核其他細節可以加入自己的一些假定。餐飲服務管理系統第1章系統簡介小組成員 趙銘秸判定樹表簡介可行性分析宋俊毅dfd數據字典sn圖 PAD王立寧 數據流程圖 系統流程圖 SC黑白測試er圖1.1 課題背景民以食為天，隨著人民生活水平的提高，餐飲業在服務行業中占有越來越 重要的地位。努力在當前餐飲行業日趨激烈的競爭中脫穎而出，已成為每位餐 飲業經營者所追求的目標。

5、經過多年發展，餐飲管理已經逐漸由定性管理，進入到重視定量管理的科 學階段。眾所周知，在定量管理的具體實現方法和手段方面，最有效的工具就 是電腦管理。傳統的手工操作管理存在著許多無法避免的問題，該系統將能大 大的降低許多問題，減輕人力與物力。1.2 系統開發的意義本系統屬于小型的餐飲管理系統，可以有效地對小型餐廳消費進行管理， 本系統應達到以下目標：系統采用人機交互的方式，界面美觀友好，信息查詢靈活、方便，數據存 儲安全可靠。實現對餐廳顧客開臺、點菜/加菜、賬目查詢和結賬等操作。對用戶輸入的數據，進行嚴格的數據檢驗，盡可能的避免人為錯誤。實現對消費賬目自動結算。實現對消費的歷史記錄進行查詢。系統

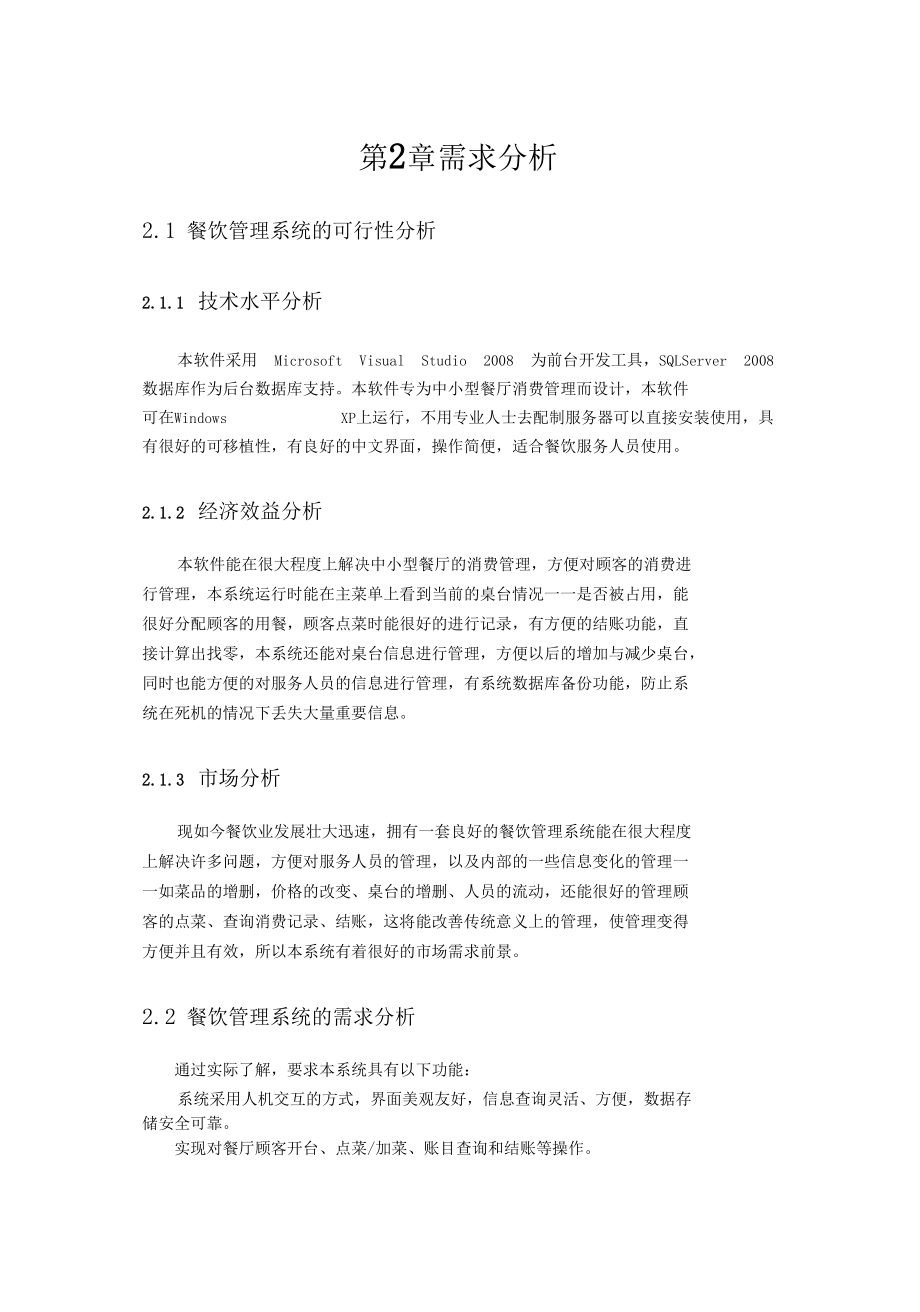

6、應最大限度地實現易維護性和易操作性。1.3 系統開發及運行環境系統開發平臺：Microsoft Visual Studio 2008系統開發語言：C#數據庫管理系統軟件：SQLServer 2008運行平臺： Windows Server 2008運行環境：Microsoft.NET Framework SDK v2.0第2章需求分析2.1 餐飲管理系統的可行性分析2.1.1 技術水平分析本軟件采用 Microsoft Visual Studio 2008 為前臺開發工具，SQLServer 2008 數據庫作為后臺數據庫支持。本軟件專為中小型餐廳消費管理而設計，本軟件 可在Windows X

7、P上運行，不用專業人士去配制服務器可以直接安裝使用，具 有很好的可移植性，有良好的中文界面，操作簡便，適合餐飲服務人員使用。2.1.2 經濟效益分析本軟件能在很大程度上解決中小型餐廳的消費管理，方便對顧客的消費進 行管理，本系統運行時能在主菜單上看到當前的桌臺情況一一是否被占用，能 很好分配顧客的用餐，顧客點菜時能很好的進行記錄，有方便的結賬功能，直 接計算出找零，本系統還能對桌臺信息進行管理，方便以后的增加與減少桌臺， 同時也能方便的對服務人員的信息進行管理，有系統數據庫備份功能，防止系 統在死機的情況下丟失大量重要信息。2.1.3 市場分析現如今餐飲業發展壯大迅速，擁有一套良好的餐飲管理系

8、統能在很大程度 上解決許多問題，方便對服務人員的管理，以及內部的一些信息變化的管理一 一如菜品的增刪，價格的改變、桌臺的增刪、人員的流動，還能很好的管理顧 客的點菜、查詢消費記錄、結賬，這將能改善傳統意義上的管理，使管理變得 方便并且有效，所以本系統有著很好的市場需求前景。2.2 餐飲管理系統的需求分析通過實際了解，要求本系統具有以下功能：系統采用人機交互的方式，界面美觀友好，信息查詢靈活、方便，數據存 儲安全可靠。實現對餐廳顧客開臺、點菜/加菜、賬目查詢和結賬等操作。對用戶輸入的數據，進行嚴格的數據檢驗，盡可能的避免人為錯誤。實現對消費賬目自動結算。實現對消費的歷史記錄進行查詢。實現對餐廳人

9、員流動進行管理以及能夠管理餐廳桌臺信息。系統應最大限度地實現易維護性和易操作性。第3章總體設計3.1項目規劃餐飲管理系統主要由用戶登錄、桌臺信息管理、服務員信息管理、修改密 碼、開臺、取消開臺、點/加菜、消費查詢、數據庫管理和退出等模塊組成，具 體規劃如下。(1)用戶登錄模塊該模塊主要用于實現驗證用戶是否合法，只有合法用戶才能有權登錄，只 有登錄成功情況下才能進入系統功能主界面，并且在登錄的同時能驗證登錄人 員的管理權限，根據權限顯示其能管理范圍。(2)桌臺信息管理模塊該模塊主要用于管理桌臺的信息，可以設置桌臺名稱，桌臺位置，桌臺占 用所需價錢。(3)服務員信息管理模塊該模塊主要用于方便對服務

10、人員的信息進行管理。(4)修改密碼模塊該模塊主要用于實現對登錄人員的密碼進行管理，長時間不更換密碼是不 安全的，增加此模塊能增加系統的安全性。(5)開臺模塊該模塊主要用于實現對顧客進行開臺，已經占用的桌臺不能被再次分配，方便分配未占用的桌臺給顧客(6)取消開臺模塊該模塊主要用于實現對已經開臺的桌臺進行取消開臺。(7)消費查詢模塊該模塊主要用于實現客戶能夠查詢自己已消費清單情況，進行核對自己的 消費。(8)結賬模塊該模塊主要用于實現對客戶的消費進行自動匯總，顯示消費金額，能進行 找零計算。(9)數據庫管理模塊該模塊主要用于實現對系統數據庫的備份，防止系統在死機的情況下丟失 大量重要信息。3.2

11、系統業務流程分析餐飲管理系統的業務流程圖3.3 數據流圖第一層小累服務人員嘴言點菜館點菜系統第二層第三層3.4 數據字典數據流系統名：餐飲管理系統條目名：服務員信息來源：系統管理員去處：服務員信息刪除查詢數據結構：管理員信息：編號，區域名稱，描述，密碼，服務人員類型，員工編號，性別簡要說明：管理員信息表主要是錄入員工的信息，以及對員工的添加，刪除，分工數據流系統名：餐飲管理系統條目名：菜單信息來源：菜單信息去處：菜單信息添加，刪除查詢數據結構：菜單信息表主要是查看菜單的信息菜單信息：編號，區域名稱，描述，價格，菜單 ID簡要說明：菜單信息，主要是管理員對菜單信息的添加與刪除數據流系統名：餐飲管

12、理系統條目名：訂餐信息來源：訂餐去處：訂餐信息刪除查詢數據結構：訂餐信息：訂餐信息，開臺信息，客戶信息，時間 簡要說明：客戶登陸系統，訂餐與開臺數據流系統名：餐飲管理系統條目名：營業額信息來源：營業額去處：營業額信息查詢數據結構：營業額信息：編號，區域名稱，描述，類型 簡要說明：營業額信息，管理員能查看總的營業額數據流系統名：餐飲管理系統條目名：飯店信息來源：飯店去處：酒店信息查詢數據結構：酒店信息：編號，區域名稱，描述，地址，營業時間，負責人，電話，網址 簡要說明：管理員可查看，修改酒店的基本信息3.5 Sc 圖3.6 判定表及判定樹3.6.1 判定表123456顧客等級普通顧客普通顧客普通

13、顧客VIP顧客VIP顧客VIP顧客消費金額<=100>100&&<500>=500<=100>100&&<500>=500不打折Y九五折YY八折YY五折Y3.6.2判定樹顧客3.7 數據表E-R圖賬單3.8系統流程圖，n-s圖開始輸入顧客等級，消費金額 X, Y值是X=VIP否Y<=100是 口Y<= 100否輸出0.95*Y日Y<5007H否輸出YY < 500是否輸出0.8*Y輸出0.5*Y輸出0.95*Y輸出0.8*Y結束開始結束15打開系城是否已注冊范品選擇加入點、菜隹點菜單確U點菜單提交點菜單退出系垸start0.95*YTY<=1000.8*YFTTY<=500X=VIPF0.5*Y不打折FTY<=1000.95*YFTY<=5003.9 PAD0輸入X , YendF輸出0.8*Y3.10.1白盒測試語句覆蓋登錄名密碼正確測試用例Ww判定覆蓋登錄名密碼正確 登錄名密碼錯誤WwSs條件覆蓋登錄名正確 密碼正確 登錄名錯誤 密碼錯誤 Ww S s判定條件覆蓋登錄名密碼正確 登錄名密碼錯誤登錄名正確密碼正確登錄名錯誤 密碼錯誤WwSs Ww S s條件組合登錄名正確密碼正確登錄名錯誤密碼錯誤登錄名正確密碼錯誤 登錄名錯誤密碼正確3.10.
