1、銑削加工模擬1選擇機床SIEMENS802s銑床2激活機床1）檢查急停按鈕是否松開至狀態，若未松開，點擊急停按鈕，將其松開。2）點擊操作面板上的“復位”按鈕，使得右上角的標志消失，此時機床完成加工前的準備。3機床回參考點1）檢查操作面板上“手動”和“回原點”按鈕是否處于按下狀態，否則依次點擊按鈕和使其呈按下狀態，機床進入回零模式，此時CRT界面的狀態欄上顯示“手動REF”2）X軸回零，按住操作面板上的按鈕，直到X軸回零，CRT界面上的X軸回零燈亮。3）相同的辦法可以完成Y，Z軸的回零4）點擊操作面板上的“主軸正轉”按鈕或“主軸反轉”按鈕，使主軸回零。4使用夾具依次點擊菜單中的“零件/安裝夾具”

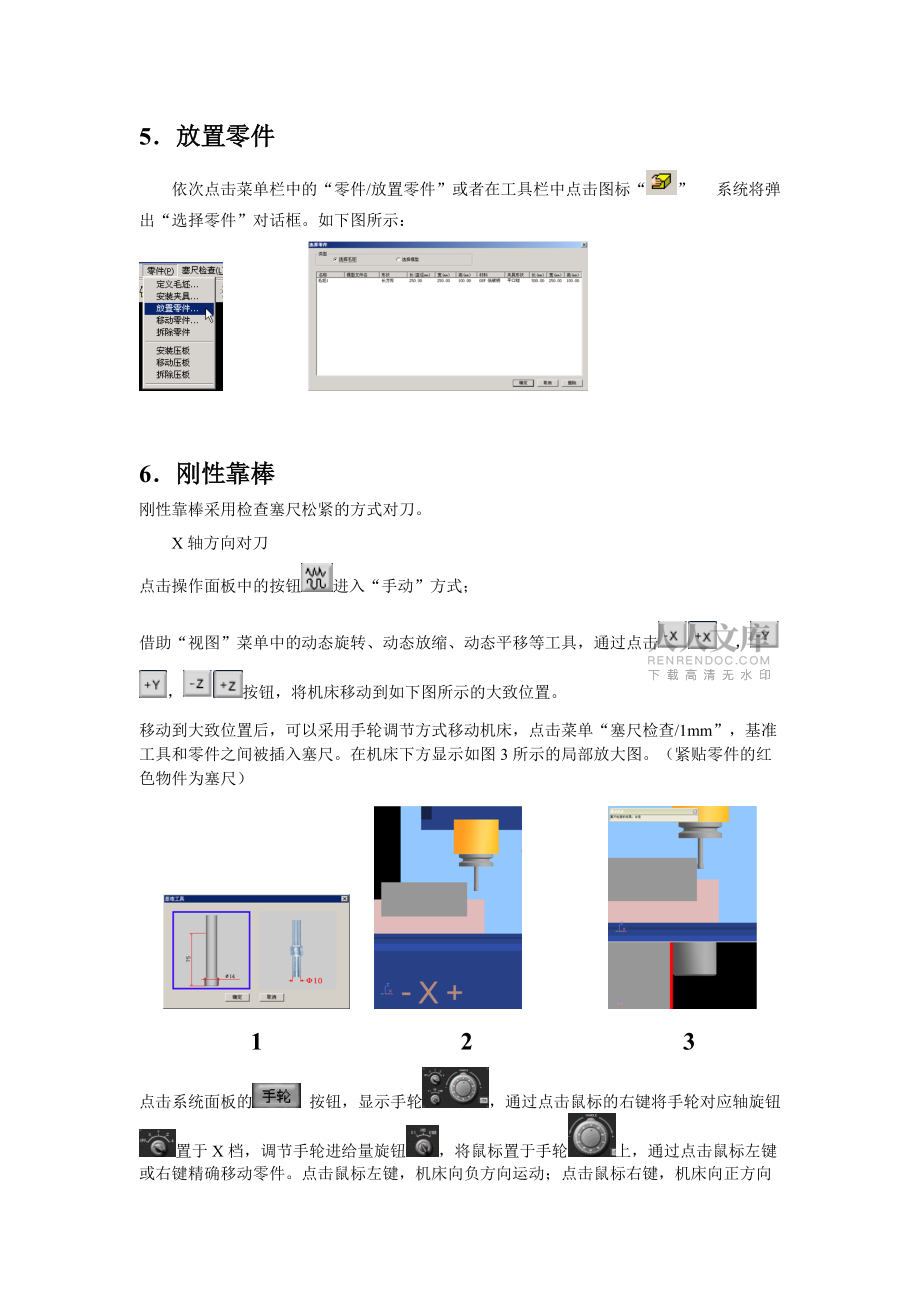

2、或者在工具欄中點擊圖標，系統將彈出“選擇夾具”對話框。在“選擇零件”列表框中選擇毛坯。在“選擇夾具”列表框中間選夾具，長方體零件可以使用工藝板或者平口鉗，圓柱形零件可以選擇工藝板或者卡盤。如下圖所示。 “夾具尺寸”成組控件內的文本框用于修改工藝板的尺寸。（在使用工藝板時）“移動” 成組控件內的按鈕用于調整毛坯在夾具上的位置。5放置零件依次點擊菜單欄中的“零件/放置零件”或者在工具欄中點擊圖標“” 系統將彈出“選擇零件”對話框。如下圖所示： 6剛性靠棒 剛性靠棒采用檢查塞尺松緊的方式對刀。X軸方向?qū)Φ饵c(diǎn)擊操作面板中的按鈕進入“手動”方式；借助“視圖”菜單中的動態旋轉、動態放縮、動態平移等工具，通

3、過點擊 ，按鈕，將機床移動到如下圖所示的大致位置。移動到大致位置后，可以采用手輪調節方式移動機床，點擊菜單“塞尺檢查/1mm”，基準工具和零件之間被插入塞尺。在機床下方顯示如圖3所示的局部放大圖。（緊貼零件的紅色物件為塞尺） 1 2 3 點擊系統面板的 按鈕，顯示手輪，通過點擊鼠標的右鍵將手輪對應軸旋鈕 置于X檔，調節手輪進給量旋鈕，將鼠標置于手輪上，通過點擊鼠標左鍵或右鍵精確移動零件。點擊鼠標左鍵，機床向負方向運動；點擊鼠標右鍵，機床向正方向運動。直到提示信息對話框顯示“塞尺檢查的結果：合適”如圖3所示：注：本軟件中，基準工具的精度可以達到1微米，所以如果想使塞尺檢查的結果顯示為“合適”，需

4、要將進給量調到1微米。將工件坐標系原點到X方向基準邊的距離記為；將塞尺厚度記為（此處為1mm）；將基準工具直徑記為（可在選擇基準工具時讀出，剛性基準工具的直徑為14mm），將+記為DX在如圖3所示界面下點擊按鈕回到上級界面;依次點擊軟鍵 、，彈出如圖4所示的“刀號”對話框：圖4使用系統面板輸入當前刀具號（此處輸入“1”），點擊軟鍵“確認”，進入如圖5所示的界面。將-DX填入到“零偏”對應的文本框中，并按下鍵；點擊軟鍵，此時G54中X的零偏位置已被設定完成；點擊軟鍵 ，進一步測量Y方向的零偏，如圖6。 圖5 圖6 Y軸方向?qū)Φ队妙愃朴赬軸的方法，測量得到Y(jié)方向基準坐標。完成X，Y方向?qū)Φ逗螅鑼?/p>

5、塞尺和基準工具收回。步驟如下：點擊菜單“塞尺檢查/收回塞尺”將塞尺收回；點擊操作面板中按鈕，切換到手動狀態，點擊按鈕將Z軸作為當前移動軸，按下按鈕，抬高Z軸到適當位置，再點擊菜單“機床/拆除工具”拆除基準工具。注：塞尺有各種不同尺寸，可以根據需要調用。本系統提供的塞尺厚度有0.05mm、0.1mm、0.2mm、1mm、2mm、3mm以及100mm，塞尺可以疊加使用。Z軸對刀銑、加工中心對Z軸對刀時采用的是實際加工時所要使用的刀具。首先假設需要的刀具已經安裝在主軸上了。點擊操作面板中的按鈕進入“手動”方式；借助“視圖”菜單中的動態旋轉、動態放縮、動態平移等工具，適當點擊，按鈕，將機床移動到大致位

6、置，如圖7所示； 圖7 類似于X，Y方向?qū)Φ兜姆椒ㄟM(jìn)行塞尺檢查，得到“塞尺檢查：合適”時Z的坐標值；進入到“零點偏移測定”界面，點擊軟鍵，將當前軸設為Z軸：記塞尺厚度為d, 在“零偏”對應得文本框中輸入-d；點擊軟鍵、之后Z方向基準坐標就設置好了。7設置參數依次點擊按鈕、軟鍵、，進入如下圖所示的界面： 在系統面板上點擊+或+，可以進行翻頁，顯示或修改G54(G55)或G56(G57)的內容。點擊按鈕可以退出本界面。8刀具參數設置依次點擊按鈕，軟鍵、可以進入刀具參數設置界面，而點擊按鈕可以退出本界面。新建刀具依次點擊按鈕，軟鍵、按鈕 、及軟鍵，顯示如下界面：點擊系統面板上的數字鍵，在“T-號”欄

7、中輸入刀號，在“T-型”中輸入刀具類型號(鉆頭200，銑刀100)。設置完成后，按軟鍵“確認”，進入如下的界面： 手動連續方式點擊操作面板上的手動按鈕，使其呈按下狀態點擊操作面板上的按鈕，機床向X軸正向移動，點擊，機床向X軸負方向移動，同理，點擊，機床在Z軸方向移動，可以根據加工零件的需要，點擊適當?shù)陌粹o，移動機床點擊操作面板上的和，使主軸轉動，點擊按鈕，使主軸停止轉動注：刀具切削零件時，主軸需轉動。加工過程中刀具與零件發生非正常碰撞后（非正常碰撞包括車刀的刀柄與零件發生碰撞；銑刀與夾具發生碰撞等），系統彈出警告對話框，同時主軸自動停止轉動，調整到適當位置，繼續加工時需使主軸重新轉動。9導入數

8、控程序先利用記事本或?qū)懽职宸绞骄幘兒眉庸こ绦虿⒈４鏋槲谋靖袷轿募谋疚募念^兩行必須是如下的內容： %_N_復制進數控系統之后的文件名_MPF ;$PATH=/_N_MPF_DIR依次點擊按鈕、軟鍵、進入如下界面： 圖8 點擊軟件，等待程序的輸入；點擊菜單“機床/DNC傳送”，彈出如圖8所示的打開文件對話框在打開文件對話框中選擇需要導入的文件，如果文件格式正確的話，數控程序?qū)@示在程序列表10自動加工自動加工流程檢查機床是否機床回零，若未回零，先將機床回零；點擊操作面板上的“自動模式”按鈕，使其呈按下狀態，機床進入自動加工模式選擇一個供自動加工的數控程序（詳見4.7.2數控程序管理中“選擇一個用來加工的數控程序”）點擊操作面板上的“運行開始”按鈕數控銑床程序：G54 G00 X0 Y80 Z10 S500 M03G01 Z-5 F
