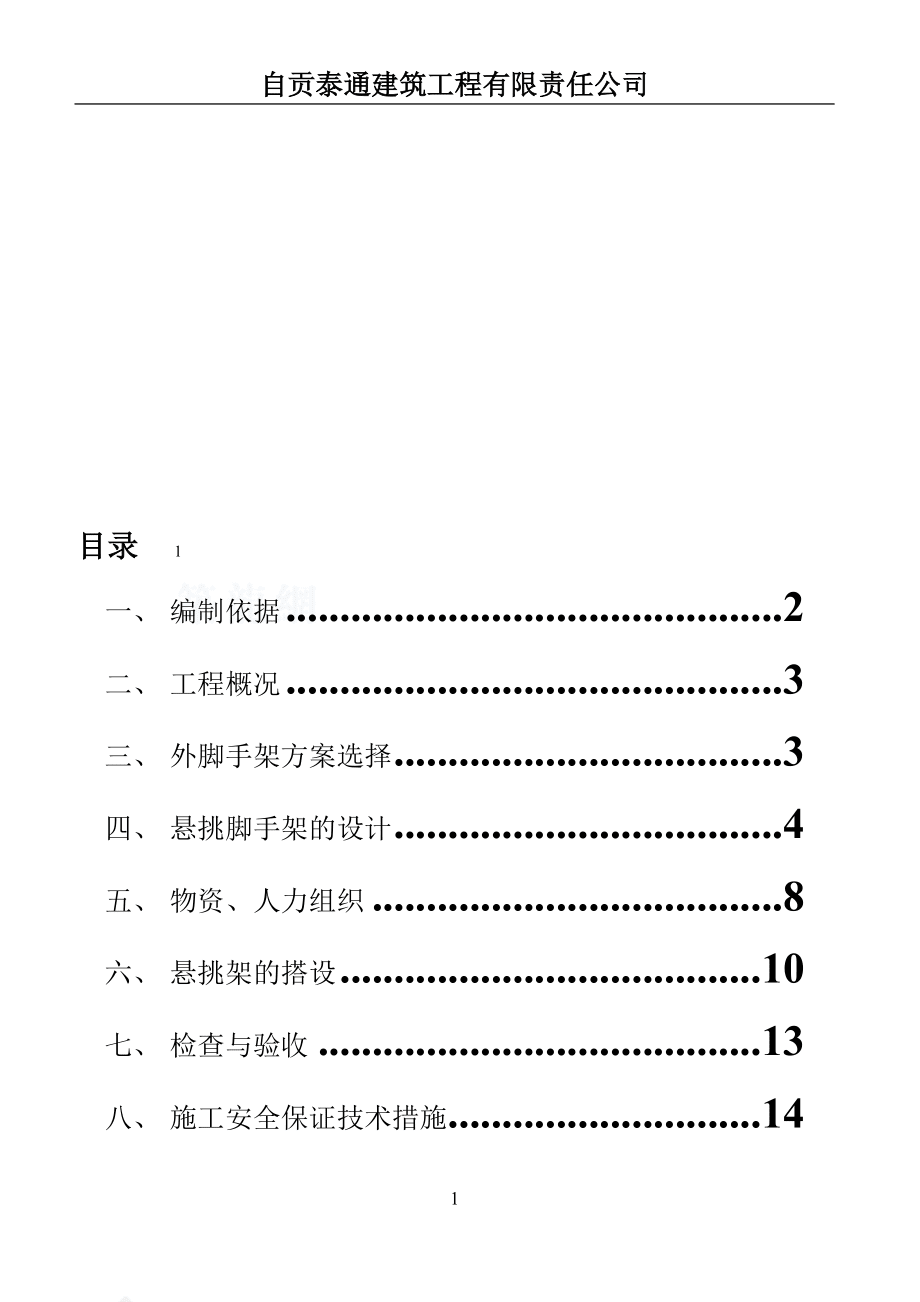

4、1一、編制依據2二、工程概況3三、外腳手架方案選擇3四、懸挑腳手架的設計4五、物資、人力組織8六、懸挑架的搭設10七、檢查與驗收13八、施工安全保證技術措施14九、技術措施16十、監測監控17十一、應急預案18十二、計算書19一、 編制依據11、施工圖紙本工程的有效建筑、結構施工圖紙；12、相關規范、規程及標準建筑施工腳手架實用手冊建筑結構荷載規范GB50009-2001（06年版）混凝土結構設計規范GB50010-2010鋼結構設計規范GB50017-2003建筑施工安全檢查標準JGJ59-99建筑施工高處作業安全技術規范JGJ80-91建筑施工扣件式鋼管腳手架安全技術規范JGJ130-20

5、11危險性較大的分部分項工程安全管理辦法（建質200987號文）相關施工設計圖紙等。二、 工程概況工程名稱【中港燊海森林項目】國際鹽泉生態城住宅一期一區3號地塊三標段工程地址內宜高速路口臥龍湖建設單位自貢中港旅游投資開發有限公司四川明君投資置地有限公司設計單位漢嘉設計集團股份有限公司項目設計使用功能獨棟別墅、聯排別墅及地下車庫功能區分2+13+1車庫單體數量441建筑層數地上/地下地上2層/地下1層地上3層/地下1層全埋式建筑高度30、31、38、39為6.55m 24、25、27、29為16.5m5.4m結構體系異形柱框架異形柱框架框架結構基礎類別30#、39#獨立基礎+樁基 31#樁基、3

6、8#獨立基礎25#、27#、24#樓為獨立基礎 29#為樁基+獨基獨立基礎建筑面積/30#為790.15、31#為1049.46、38#為1034.74、39#為1286.9924、25、29為5566 27#為10661675.83總建筑面積12469.17三、 外腳手架方案選擇燊海森林項目一期一區3號地塊3標段一批次共8棟房和一個4#地下車庫，其中2+1戶型4棟、38#、39#、30#、31#，3+1戶型4棟24#、25#、27#和29#，其中24#、27#、29#與4#地下室共用剪力墻，24#、27#、29#主體己完工，結構及裝修施工階段需搭設外腳手架，又因節點工期必須在年前完成對4#地

7、下室墊層和抗水板澆筑所以24#、29#、27#落地腳手架對4#地下室的砼澆筑造成了影響，需要在24#、29#、27#與4#地下室共用剪力墻的背立面設立懸挑式腳手架。根據工程特點，現場情況及材料的投放，故采用腳手鋼管搭設的三角形懸挑腳手架。四、懸挑腳手架的設計1、腳手架的基本搭設參數：腳手架為雙排、單立桿形式，立桿縱距1.5m，立桿橫距1.05m,腳手架步距1.8m，內立桿距離外墻30cm;懸挑陽臺部位與其他部位搭設方式相同，內立桿距陽臺外邊30cm。整體腳手架沿建筑高度在分段懸挑位置斷開，段間相互獨立。沿高度方向，腳手架自2層樓板位置安裝懸挑構件開始搭設，頂部超出女兒墻頂1.2m。外立面局部緊

8、鄰屋面構架部位搭設高度超出鋼構架1.2m。接近頂層局部陽臺收頭處直接在陽臺上搭設落地架（局部設置懸挑鋼梁），此落地架局部也作為屋面鋼構架安裝施工的操作架。2、工藝流程：三角形鋼管懸挑腳手架三角形支撐部分縱橫向掃地桿立桿小橫桿大橫桿（擱柵）剪刀撐連墻件鋪腳手板扎防護欄桿掛安全網下一段懸挑架搭設。3、施工方法:三角形鋼管懸挑腳手架定距定位。根據構造要求在建筑物四角用尺量出內、外立桿離墻距離，并做好標記；用鋼卷尺拉直，根據立桿間距，分出立桿位置。在搭設首層腳手架過程中，沿四周每框架格內設一道斜支撐，拐角處雙向增設，待該部位腳手架與主體結構的連墻件可靠拉接后方可拆除。當腳手架操作層高出連墻件以上兩步時

9、，宜先立外排，后立內排。其余按構造要求搭設。1、立桿間距(1) 腳手架嚴格按照設計要求進行各桿間距布置，三角支撐架的底部要與鋼管樁用旋轉扣件可靠連接，并用扣件牢固連接。支撐桿中部的連接桿是為減少支撐桿的受力高度，抵抗彎曲變形而設置的，必須用旋轉扣件與支撐桿牢固連接。扣件擰緊扭力矩不能小于40Nm，且不能大于65Nm。(2) 腳手架的底部立桿采用不同長度的鋼管參差布置，使鋼管立桿的對接接頭交錯布置，高度方向相互錯開500mm以上，且要求相鄰接頭不應在同步同跨內，以保證腳手架的整體性。(3) 立桿的垂直偏差應控制在不大于架高的1/400。2、大橫桿、小橫桿、剪刀撐設置(1) 縱向水平桿亦設置在立桿

10、內側，其長度不宜小于3跨，縱向水平桿接長宜采用對接扣件連接，也可采用搭接其要求如下：當采用對接時，對接扣件應該交錯布置，兩根相鄰縱向水平桿接頭不宜設置在同步或同跨；不同步或不同跨兩相鄰接頭在水平方向錯開距離里不應小于500mm；各接頭中心至最近主節點的距離不宜大于縱距的1/3。當采用大街時；大街長度不應小于1m，應等間距設置3個旋轉扣件固定，端部扣件蓋板邊緣至搭接縱向水平桿桿端的距離不應小于100mm。 當使用沖壓鋼腳手板、木腳手板、竹串片腳手板時，縱向水平桿應作為橫向水平桿的支座，用直角扣件固定在立桿上；當使用竹笆腳手板時，縱向水平桿應采用直角扣件固定在橫向水平桿上，并應等間距設置，間距不應

11、大于400mm；(2) 外架子按立桿與大橫桿交點處設置小橫桿，兩端固定在立桿，以形成空間結構整體受力。主節點處必須設置一根橫向水平桿，用直角扣件扣接且嚴禁拆除；并且作業層上非主節點處的橫向不平桿，宜根據支承腳手板的需要等間距設置，最大間距不應大于縱距的1/2；當使用沖壓鋼腳手板、木腳手板、竹串片腳手板時，雙排腳手架的橫向水平桿兩端均應采用直角扣件固定在縱向水平桿上；單排腳手架的橫向水平桿的一端，應用直角扣件固定在縱向水平桿上，另一端應插入墻內，插入長度不應小于180mm。使用竹笆腳手板時，雙排腳手架的橫向水平桿兩端。應用直角扣件固定在立桿上；單排腳手架的橫向水平桿的一端，應用直角扣件固定在立桿

12、上，另一端應插入墻內，插入長度亦不應小于180mm。(3) 高度在24m以下的單、雙排腳手架均必須在腳手架外側立面的兩端各設置一道剪刀撐，并應由底至頂連續設置；每道剪刀撐寬度不應小于4跨，且不應小于6m，斜桿與地面的傾角宜在45°60°之間。高度在24m以上的雙排腳手架應在外側立面整個長度和高度上連續設置剪刀撐。剪刀撐斜桿的接長宜采用搭接，搭接長度不小于1m，應采用不少于2個旋轉扣件固定。剪刀撐斜桿應用旋轉扣件固定在與之相交的橫向水平桿的伸出端或立桿上，旋轉扣件中心線離主節點的距離不宜大于150mm。3、懸挑支撐連接件設置懸挑支撐連接件的鋼管直徑為48mm，厚度為3.5mm

13、，必須用旋轉扣件和支撐桿連接，不得用其他材質的材料，連接件必須用符合要求的旋轉扣件連接，扣件擰緊力矩為4065Nm，不得用鋼絲或其他材料綁扎。4、腳手板、腳手片的鋪設要求(1) 作業層腳手板應鋪滿、鋪穩，離開墻面120150mm；(2) 沖壓鋼腳手板、木腳手板、竹串片腳手板等，應設置在三根橫向水平桿上。當腳手板長度小于2m時，可采用兩根橫向水平桿支承，但應將腳手板兩端與其可靠固定，嚴防傾翻。此三種腳手板的鋪設可采用對接平鋪，亦可采用搭接鋪設。腳手板對接平鋪時，接頭處必須設兩根橫向水平桿，腳手板外伸長應取130150mm，兩塊腳手板外伸長度的和不應大于300mm（如圖）；腳手板搭接鋪設時，接頭必

14、須支在橫向水平桿上，搭接長度應大于200mm，其伸出橫向水平桿的長度不應小于100mm（如圖）。(3) 竹笆腳手板應按其主竹筋垂直于縱向水平桿方向鋪設，且采用對接平鋪，四個角應用直徑1.2mm的鍍鋅鋼絲固定在縱向水平桿上。(4) 作業層端部腳手板探頭長度應取150mm，其板長兩端均應與支承桿可靠地固定。腳手板探頭應用直徑3.2mm鍍鋅鋼絲固定在支承桿件上； （a）腳手板對接； （b）腳手板搭接(5) 在拐角、斜道平臺口處的腳手板，應與橫向水平桿可靠連接，防止滑支；(6) 自頂層作業層的腳手板下計，宜每隔12m滿鋪一層腳手板。5、防護欄桿(1) 腳手架外側使用建設主管部門認證的合格綠色密目式安全

15、網封閉，且將安全網固定在腳手架外立桿里側。(2) 選用18#鉛絲張掛安全網，要求嚴密、平整。(3) 腳手架外側必須設1.2m高的防護欄桿和30cm高踢腳桿，頂排防護欄桿不少于2道，高度分別為0.9m和1.3m。(4) 腳手架內側形成臨邊的(如遇大開間門窗洞等)，在腳手架內側設1.2m的防護欄桿和30cm高踢腳桿。6、連墻件(1) 連墻件數量的設置除應滿足本規范計算要求外，尚應符合表6.1的規定。表6.4.1連墻件布置最大間距注：h步距；la縱距。(2) 連墻件的布置應符合下列規定： 宜靠近主節點設置，偏離主節點的距離不應大于300mm； 應從底層第一步縱向水平桿處開始設置，當該處設置有困難時，

16、應采用其它可靠措施固定； 宜優先采用菱形布置，也可采用方形、矩形布置； 一字型、開口型腳手架的兩端必須設置連墻件，連墻件的垂直間距不應大于建筑物的層高，并不應大于4m（2步）。(3) 對高度在24m以下的單、雙排腳手架，宜采用剛性連墻件與建筑物可靠連接，亦可采用拉筋和頂撐配合使用的附墻連接方式。嚴禁使用僅有拉筋的柔性連墻件。對高度24m以上的雙排腳手架，必須采用剛性連墻件與建筑物可靠連接。(4) 連墻件的構造應符合下列規定： 連墻件中的連墻桿或拉筋宜呈水平設置，當不能水平設置時，與腳手架連接的一端應下斜連接，不應采用上斜連接； 連墻件必須采用可承受拉力和壓力的構造。采用拉筋必須配用頂撐，頂撐應

17、可靠地頂在混凝土圈梁、柱等結構部位。拉筋應采用兩根以上直徑4mm的鋼絲擰成一股，使用的不應少于2股；亦可采用直徑不小于6mm的鋼筋。(5) 當腳手架下部暫不能設連墻件時可搭設拋撐。拋撐應采用通長桿件與腳手架可靠連接，與地面的傾角應在45°60°之間；連接點中心至主節點的距離不應大于300mm。拋撐應在連墻件搭設后方可拆除。 架高超過40m且有風渦流作用時，應采取抗上升翻流作用的連墻措施。(6) 連墻件構造示意圖7、架體內封閉(1) 腳手架的架體里立桿距墻體凈距最大為200mm，如因結構設計的限制大于200mm的必須鋪設站人板，站人板設置平整牢固。(2) 腳手架施工層里立桿與

18、建筑物之間應采用腳手片或木板進行封閉。(3) 施工層以下外架每隔3步以及底部用密目網或其他措施進行封閉。(4) 支承結構鋼管的縱向間距與上部腳手架立桿的縱向間距相同，立桿直接支承在懸挑的支承結構上。上部腳手架立桿與支承結構應有可靠的定位連接措施，以確保上部架體的穩定。通常在立桿下部設置掃地桿。五、物資，人力組織51主要材料的配備511材料要求1鋼管腳手架全部鋼管規格均為48X3.5。1.1. 新鋼管的檢查應符合下列規定：1.1.1鋼管應有產品質量合格證；應有質量檢驗報告，鋼管材質檢驗方法應符合現行國家標準金屬拉伸試驗方法(GB/T288)的有關規定；1.1.2鋼管表面應平直光滑，不應有裂縫、結

19、疤、分層、錯位、硬彎、毛刺、壓痕和深的劃道；1.1.3鋼管、鋼腳手板外徑、壁厚、端面等的偏差應分別符合下列規定：1.1.4鋼管必須涂防銹漆;1.1.5立桿、橫桿噴涂黃色油漆，陽角立桿、剪刀撐噴涂紅白相間油漆。鋼管、鋼腳手板材料尺寸允許偏差表序號項目允許偏差（mm）檢查工具1焊接鋼管尺寸外徑-0.5游標卡尺壁厚-0.52鋼管兩端面切斜偏差1.70塞尺、拐角尺3鋼管外表面銹蝕深度0.5游標卡尺4鋼管彎曲各種桿件鋼管端部彎曲l1.5m5立桿鋼管彎曲3ml4m124ml6.5m20水平桿，斜桿的鋼管彎曲l6.5m30鋼板尺5沖壓腳手板板撓曲l4m12板面扭曲（任一角翹起）51.2. 舊鋼管的檢查應符合

20、下列要求1.2.1表面銹蝕深度應符合上表4.1第3項的規定。用于本工程的舊鋼管應在進入工地時進行檢查，在使用過程中每年檢查不少于一次。檢查時應在銹蝕嚴重的鋼管中抽取三根，在每根銹蝕嚴重的部位橫向截斷，取樣檢查，銹蝕深度超過規定值時，不得使用；1.2.2鋼管彎曲變形應符合表4.1第4項的規定；1.2.3鋼管采用外徑48mm，壁厚3.5mm的高頻焊接鋼管。嚴重銹蝕、彎曲、壓扁、有裂縫的鋼管嚴禁使用；1.2.4為了方便操作用于架子的單根鋼管的最大質量不應大于25kg。2扣件2.1扣件應采用可鍛鑄鐵制作的保件，其質量符合現行國家標準鋼管腳手架扣件（GB15831）的規定；2.2新扣件應有生產許可證、法

21、定檢測單位的檢測報告和產品質量合格證。當對扣件質量有懷疑時，應按現行國家標準鋼管腳手架扣件（GB15831）規定抽樣檢測；2.3舊扣件使用前應進行質量檢查，有裂縫、變形的嚴禁使用，出現滑絲的螺栓必須更換；2.4新舊扣件均應進行防銹處理。3腳手板竹笆片腳手板采用1.5m×1.0 m規格，竹笆片與鋼管連接應用鍍鋅鉛絲箍繞23圈，凡竹條散落、折斷較多、尺寸不符合要求的均不得使用。4安全網安全網分平網和立網兩種，平網采用錦綸材料制成，立網采用密目安全網 （綠色），安全網出廠前，必須有國家指定的監督檢測部門批量驗證和檢驗員檢驗合格證。安全網在貯運中，必須通風、遮光、隔熱，同時要避免化學物品的侵

22、蝕，搬運時禁止使用鉤子，已使用過的安全網必須經過檢查和試驗合格后方可使用，超過使用期限的安全網嚴禁使用。512主要材料的預估用量材料種類規格用途單位數量工字鋼14#懸挑鋼梁、次梁t145鋼管36m立桿、大橫桿、剪刀撐t7451.52.0m小橫桿連墻桿、橫向斜撐t135扣件直角型顆16萬旋轉型剪刀撐、橫向斜撐顆15萬對接型立桿、橫桿顆8000竹笆每層滿鋪M23.2萬密目安全網外立面全封閉M256萬安全平網外立面、15號樓2道、其他樓1道M2800011鋼絲繩14、17懸挑鋼梁斜拉根1800鋼絲繩卡與鋼絲繩配套鋼絲繩端頭禁固個20000M16花籃螺栓鋼絲繩套180012#鐵絲竹笆綁扎52機具設備的

23、配備交流電焊機1臺，用于主次梁的焊接及懸挑鋼梁內伸段錨固套環的焊接。架子扳手40把，用于腳手架搭設和拆除，力矩扳手2把，用于檢查腳手架扣件擰緊力是否達到要求。上述為單一棟樓腳手架搭設過程所需的主要機具設備，其他常用或簡易工具未有列舉。53勞動力的配置單一棟樓需架子工30人，負責架子搭設及拆除，按實際情況調整人數，并提前做好安排。測量放線工2人，負責對腳手架垂直度的控制。 現場共12棟小高層，基本同期施工，腳手架的搭設與結構同步跟進，考慮各個樓號的腳手架搭設仍可組織流水作業，標準層結構施工周期為6天，腳手架搭設周期取3天，故現場需配備約150名架子工。六、 懸挑架的搭設1搭設前的準備工作a) 按

24、施工方案向搭設和使用人員進行技術交底。b) 按本方案中關于所用材料的要求對鋼管、扣件、腳手板等進行檢查驗收，不合格產品不得使用。2搭設流程懸挑槽鋼預埋件埋設槽鋼定位安裝縱向掃地桿立桿橫向掃地桿小橫桿縱向水平桿連墻桿鋪腳手板搭設防護欄桿扎安全網。3搭設要點及注意事項31懸挑鋼梁的安裝 懸挑鋼梁的搭設需首先調整下部落地架的大橫桿，懸挑鋼梁首先擱置在大橫桿上，鋼梁的定位必須準確控制，尤其懸伸長度，因套固立桿的短鋼筋頭已經焊接固定，故必須準確安置，以便于橫桿的安裝。32腳手架的架體搭設a) 落地腳手架配合施工進度搭設，一次搭設高度不超過相鄰墻件以上二步。b) 每搭完一步腳手架后，按規范的規定校正步距、

25、縱距、橫距及立桿的垂直度。c) 桿件在結扎處的端頭伸出長度應不小于0.1m。d) 立桿搭設符合下列規定：嚴禁將外徑48mm與51mm的鋼管混合使用；開始搭設立桿時，每隔6跨設置一根拋撐，至連墻件安裝穩定后，方可拆除。e) 扣件安裝符合下列規定：扣件規格必須與鋼管外徑相同；擰緊程度：裝螺栓時應注意將根部放正和保證適當的擰緊程度，這對于腳手架的承載能力、穩定和安全影響很大。螺栓擰得不緊固然不好，但擰得過緊會使扣件和螺栓斷裂，所以螺栓的擰緊必須適度。要求扭力矩控制在4050N.M，最大不得超過60N.M。f) 對接扣件開口朝上或朝內；g) 用于連接大橫桿的對接扣件，開口應朝架子內側，螺栓向上，避免開

26、口向上，以防雨水進入銹蝕扣件；h) 各桿件端頭伸出扣件蓋板邊緣的長度不小于100mm。33作業層、斜道的欄桿和擋腳板的搭設：欄桿和擋腳板均搭設在外立桿的內側；上欄桿上皮高度為1.2m；擋腳板高度為180mm；中欄桿居中設置。34腳手板的鋪設a) 腳手板采用竹笆鋪設，鋪滿、鋪穩，離開墻面120150mm；b) 腳手板探頭用直徑3.2mm的鍍鋅鋼絲固定在支撐桿件上；c) 在拐角、斜道平臺處的腳手板，與橫向水平桿可靠連接，防止滑動；d) 自頂層作業層的腳手板往下計，每層滿鋪一層腳手板。35安全網a) 安全網繩由錦綸、維綸、滌綸、尼龍等材料制成，氯綸、丙綸只能用于立網，不得用于平網。b) 平網的寬度不

27、小于3m，立網的高度1.5m，每張網的重量不超過15kg。c) 菱形網目其對角線與對應網邊平行，方形網的對角線或邊應與對應的網邊平行，網目邊長不得大于100mm。d) 邊繩直徑至少為網繩直徑的三倍，但不小于7mm。嚴禁立網代替水平網使用。e) 繩的直徑和斷裂強力根據安全網的結構形式、網口大小等因素合理選用，斷裂強力一般宜為1500N2000N，必須用網繩作試驗繩，每張網上的試驗繩不少于8根。f) 筋繩分布必須合理，相鄰兩根筋繩的最小距離不小于30cm。每根筋繩的斷裂強力不大于3000N。安全網上的所有繩結或節點必須固定。g) 平網的拉結點利用挑架預埋鋼筋和預埋連墻桿連接。h) 安全網的使用規則

28、和塔設方法安裝平網應外高里低，以15度為宜，網不宜綁緊；要保證安全網受力均勻，必須經常清理網上落物，網內不得有積物；安全網安裝后，必須經專人檢查驗收合格簽字后才能使用；安全網的貯運中，必須通風、遮光、隔熱，同時要避免化學品的侵襲。七、 檢查與驗收三角形鋼管懸挑腳手架1、支撐三角架的制作應符合設計要求，其焊接質量應達到現行行業標準建筑鋼結構焊接技術規程JGJ 81-2002的規定和要求。2、用普通腳手鋼管搭設的部分應符合設計并符合現行國家規范建筑施工扣件式鋼管腳手架安全技術規范JGJ 130-2011的規定和要求。3、預留穿墻螺栓孔應垂直于工程結構外表面，其中心誤差應小于15mm；距門、窗洞口不

29、得小于20cm，距墻體上沿不小于30cm。4、水平梁架及豎向主框架在兩相鄰支承結構處的高差應不大于20mm。5、穿墻螺栓與工程結構連接時，應采用雙螺母固定，螺桿露出螺母應不少于三扣。墊板尺寸應符合設計并不小于100mm×100mm×8mm。八、施工安全保證措施一、組織保障1、安全保證體系2、環境保護體系九、技術措施腳手架搭設技術措施三角形鋼管懸挑腳手架1、鋼管架應設置避雷針，分置于主樓外架四角立桿之上，并聯通大橫桿，形成避雷網絡，并檢測接地電阻不大于30。2、外腳手架不得搭設在距離外架空線路的安全距離內，并做好可靠的安全接地處理。3、定期檢查腳手架，發現問題和隱患，在施工作

30、業前及時維修加固，以達到堅固穩定，確保施工安全。4、外腳手架嚴禁鋼竹、鋼木混搭，禁止扣件、繩索、鐵絲、竹篾、塑料篾混用。5、外腳手架搭設人員必須持證上崗，并正確使用安全帽、安全帶、穿防滑鞋。6、嚴禁腳手板存在探頭板，鋪設腳手板以及多層作業時，應盡量使施工荷載內、外傳遞平衡。7、保證腳手架體的整體性，不得與井架、升降機一并拉結，不得截斷架體。8、結構外腳手架每支搭一層，支搭完畢后，經項目部安全員驗收合格后方可使用。任何班組長和個人，未經同意不得任意拆除腳手架部件。9、嚴格控制施工荷載，腳手板不得集中堆料施荷，施工荷載不得大于3kN/m2，確保較大安全儲備。10、結構施工時不允許多層同時作業，裝修

31、施工時同時作業層數不超過兩層，臨時性用的懸挑架的同時作業層數不超過兩層。11、當作業層高出其下連墻件3.6m以上、且其上尚無連墻件時，應采取適當的臨時撐拉措施。12、各作業層之間設置可靠的防護柵欄，防止墜落物體傷人。腳手架拆除技術措施三角形鋼管懸挑腳手架1、拆架前:(1) 應全面檢查腳手架的扣件連接、連墻件、支撐體系等是否符合構造要求；(2) 應根據檢查結果補充完善施工組織設計中的拆除順序和措施，經主管部門批準后方可實施；(3) 應由單位工程負責人進行拆除安全技術交底；(4) 應清除腳手架上雜物及地面障礙物。2、拆架時應劃分作業區，周圍設繩綁圍欄或豎立警戒標志，地面應設專人指揮，禁止非作業人員

32、進入。當腳手架采取分段、分立面拆除時，對不拆除的腳手架兩端，應先按建筑施工扣件式鋼管腳手架安全技術規范第7.4.3條、第6.4.4條、第6.6.4條、第6.6.5條設置連墻件和橫向斜撐加固。3、拆架的高處作業人員應戴安全帽、系安全帶、扎裹腿、穿軟底防滑鞋。4、拆架程序應遵守“由上而下，先搭后拆”的原則，即先拆拉桿、腳手板、剪刀撐、斜撐，而后拆小橫桿、大橫桿、立桿等，并按“一步一清”原則依次進行。嚴禁上下同時進行拆架作業。5、拆立桿時，要先抱住立桿再拆開最后兩個扣件，拆除大橫桿、斜撐、剪刀撐時，應先拆除中間扣件，然后托住中間，再解端頭扣件。6、連墻件必須隨腳手架逐層拆除，嚴禁先將連墻件整層或數層

33、拆除后再拆腳手架；分段拆除高差不應大于2步，如高差大于2步，應增設連墻件加固；當腳手架拆至下部最后一根長立桿的高度（約6.5m）時，應先在適當位置搭設臨時拋撐加固后，再拆除連墻件。7、拆除時要統一指揮，上下呼應，動作協調，當解開與另一人有關的結扣時，應先通知對方，以防墜落。8、拆架時嚴禁碰撞腳手架附近電源線，以防觸電事故。9、在拆架時，不得中途換人，如必須換人時，應將拆除情況交代清楚后方可離開。10、拆下的材料要徐徐下運，嚴禁拋擲。運至地面的材料應按指定地點隨拆隨運，分類堆放，“當天拆當天清”，拆下的扣件和鐵絲要集中回收處理。11、高層建筑腳手架拆除，應配備良好的通訊裝置。12、輸送至地面的桿

34、件，應及時按類堆放，整理保養。13、當天離崗時，應及時加固尚未拆除部分，防止存留隱患造成復崗后的人為事故。14、如遇強風、大雨、雪等特殊氣候，不應進行腳手架的拆除，嚴禁夜間拆除。15、翻掀墊鋪竹笆應注意站立位置，并應自外向里翻起豎立，防止外翻將竹笆內未清除的殘留物從高處墜落傷人。十、監測監控1、安全管理(1) 搭設人員必須是經過按現行國家標準特種作業人員安全技術考核管理規則GB5036考核合格的專業架子工。上崗人員定期體檢，合格者方可持證上崗；(2) 搭設人員必須戴安全帽、系安全帶，穿防滑鞋；(3) 腳手架的構配件質量與搭設質量，應按安全技術規范規定進行檢查驗收，合格后方準許使用；(4) 作業

35、層上的施工荷載應符合設計要求，不得超載。不得將模板支架、攬風繩、泵送混凝土和砂漿的輸送管等固定在腳手架上，嚴禁懸掛起重設備；(5) 當有六級以及六級以上大風和霧、雨、雪天氣，應停止腳手架的搭設與拆除作業。雪后架上作業應有防滑措施，并掃除積雪；(6) 腳手架的安全檢查與維護，應按安全技術規范進行。安全網應按規定搭設和拆除；(7) 在腳手架使用期間，嚴禁拆除主節點處縱、橫水平桿、連墻件、交叉支撐、水平架、加固欄桿和欄桿；(8) 不得在腳手架基礎及鄰近處進行挖掘作業，否則應采取安全措施，并報主管部門批準；(9) 臨街搭設腳手架時，外側應有防止墜物傷人的防護措施；(10) 在腳手架上進行電、氣焊作業時

36、，必須有防火措施和專人看守；(11) 工地臨時用電線路的架設及腳手架接地、避雷措施等。應按現行行業標準施工現場臨時用電安全技術規范JGJ 46-2005的有關規定執行；(12) 搭拆腳手架時，地面應設圍欄和警戒標志，并派專人看守，嚴禁非操作人員入內。2、日常維護管理要求(1) 使用完畢的腳手架架料和構件、零件要及時回收、分類整理，分類存放。堆放地點要場地平坦，排水良好，下設支墊，鋼管、角鋼、鋼桁架和其他鋼構件最好放在室內，如果放在露天，應用氈、席加蓋、扣件、螺栓及其他小零件，應用木箱。鋼筋籠或麻袋、草包等容器分類貯存，放在室內；(2) 彎曲的鋼管桿件要調直，損壞的構件要修復，損壞的扣件、零件要

37、更換；(3) 做好鋼鐵件的防銹和木制件的防腐處理，鋼管外壁在濕度較大地區（相對濕度大于75%），應每年涂刷防銹漆一次；其他地區可兩年涂刷一次。涂刷時涂層不宜過厚。經徹底除銹后，涂一度紅丹即可。鋼管內壁可根據地區情況，每24年涂刷一次，每次涂刷兩遍。角鋼、桁架和其他鐵件可每年涂刷一次。扣件要涂油，螺栓宜鍍鋅防銹，使用35年保護層剝落后再次鍍鋅。沒有鍍鋅條件的，應在每次使用后用煤油洗滌并涂機油防銹。木制件應做好防腐處理，鋼制件應涂紅丹及防銹涂料；(4) 搬運長鋼管、長角鋼時，應采取措施防止彎曲。拆架應拆成單片裝運，裝卸時不得拋丟，防止損壞；(5) 腳手架使用的扣件、螺栓、螺母、墊板、連接棒、插銷等

38、小配件極易丟失。在安裝腳手架時，多余的小配件應及時收回存放，在拆卸腳手架時，散落在地面上的小配件要及時收撿起來；(6) 健全制度，加強管理，減少損耗和提高效益是腳手架管理的中心環節。比較普遍采用的管理辦法有兩種1) 由架子工班（組）管理，采用誰使用、誰維護、誰管理的原則，并建立積極地獎罰制度、做到確保施工需要，用畢及時歸庫、及時清理和及時維修保養，減少丟失和損耗；2) 由材料部門集中管理，實行租賃制。施工隊根據施工的需要向公司材料部門租賃腳手架材料，實行按天計費和損壞賠償制度。十一、應急預案1、目的提高整個項目組對事故的整體應急能力，確保意外發生的時候能有序的應急指揮，為有效、及時的搶救傷員，

39、防止事故的擴大，減少經濟損失，保護生態環境和資源，把事故降低到最小程度，制定本預案。2、應急領導小組及其職責應急領導小組由組長、副組長、成員等構成。(1) 領導各單位應急小組的培訓和演習工作，提高應變能力。(2) 當發生突發事故時，負責救險的人員、器材、車輛、通信和組織指揮協調。(3) 負責準備所需要的應急物資和應急設備。(4) 及時到達現場進行指揮，控制事故的擴大，并迅速向上級報告。3、應急反應預案(1) 事故報告程序事故發生后，作業人員、班組長、現場負責人、項目部安全主管領導應逐級上報，并聯絡報警，組織搶救。(2) 事故報告事故發生后應逐級上報：一般為現場事故知情人員、作業隊、班組安全員、

40、施工單位專職安全員。發生重大事故時，應立即向上級領導匯報，并在24小時內向上級主管部門作出書面報告。(3) 現場事故應急處理施工過程中可能發生的事故主要有：機具傷人、火災事故、雷擊觸電事故、高溫中暑、中毒窒息、高空墜落、落物傷人等事故。(A) 火災事故應急處理：及時報警，組織撲救，集中力量控制火勢。消滅飛火疏散物資減少損失控制火勢蔓延。注意人身安全，積極搶救被困人員，配合消防人員撲滅大火。(B) 觸電事故處理：立即切斷電源或者用干燥的木棒、竹竿等絕緣工具把電線挑開。傷員被救后，觀察其呼吸、心跳情況，必要時，可采取人工呼吸、心臟擠壓術，并且注意其他損傷的處理。局部電擊時，應對傷員進行早期清創處理

41、，創面宜暴露，不宜包扎，發生內部組織壞死時，必須注射破傷風抗菌素。(C) 高溫中暑的應急處理：將中暑人員移至陰涼的地方，解開衣服讓其平臥，頭部不要墊高。用涼水或50%酒精擦其全身，直至皮膚發紅，血管擴張以促進散熱，降溫過程中要密切觀察。及時補充水分和無機鹽，及時處理呼吸、循環衰竭，醫療條件不完善時，及時送醫院治療。(D) 其他人身傷害事故處理：當發生如高空墜落、被高空墜物擊中、中毒窒息和機具傷人等人身傷害時，應立即向項目部報告、排除其他隱患，防止救援人員受到傷害，積極對傷員進行搶救。十二、三角形鋼管懸挑腳手架計算書 由于國家未對鋼管懸挑腳手架作出相應規定，故本計算書參考施工技術2006.2期編

42、制，僅供參考。一、參數信息 1.腳手架參數 雙排腳手架搭設高度為 9 m； 搭設尺寸為：立桿的縱距為 1.5m，立桿的橫距為1.05m，立桿的步距為1.8 m； 內排架距離墻長度為0.25m； 橫向水平桿在上，搭接在縱向水平桿上的橫向水平桿根數為 2 根； 三角形鋼管支撐點豎向距離為 3.60 m； 采用的鋼管類型為 48×3； 橫桿與立桿連接方式為單扣件； 連墻件布置取兩步兩跨，豎向間距 3.6 m，水平間距3 m，采用扣件連接； 連墻件連接方式為雙扣件； 2.活荷載參數 施工均布荷載(kN/m2)：2.000；腳手架用途：裝修腳手架； 同時施工層數：2 層； 3.風荷載參數 本工

43、程地處浙江杭州市，查荷載規范基本風壓為0.300kN/m2，風壓高度變化系數z為0.920，風荷載體型系數s為1.254； 計算中考慮風荷載作用； 4.靜荷載參數 每米立桿承受的結構自重荷載標準值(kN/m)：0.1250； 腳手板自重標準值(kN/m2)：0.300；欄桿擋腳板自重標準值(kN/m)：0.160； 安全設施與安全網自重標準值(kN/m2)：0.010；腳手板鋪設層數：5 層； 腳手板類別：沖壓鋼腳手板；欄桿擋板類別：沖壓鋼腳手板擋板；二、橫向水平桿的計算 橫向水平桿按照簡支梁進行強度和撓度計算，橫向水平桿在縱向水平桿的上面。按照上面的腳手板和活荷載作為均布荷載計算橫向水平桿的

44、最大彎矩和變形。 1.均布荷載值計算 橫向水平桿的自重標準值：P1= 0.03kN/m ； 腳手板的荷載標準值：P2= 0.3×1.5/3=0.15kN/m ； 活荷載標準值：Q=2×1.5/3=1kN/m； 荷載的計算值：q=1.2×0.03+1.2×0.15+1.4×1=1.62kN/m； 橫向水平桿計算簡圖 2.強度計算 最大彎矩考慮為簡支梁均布荷載作用下的彎矩， 計算公式如下： Mqmax=ql2/8 最大彎矩 Mqmax =1.62×1.052/8=0.22kN·m； 最大應力計算值 =Mqmax/W =49.72

45、N/mm2；橫向水平桿的最大彎曲應力 =49.72N/mm2 小于 橫向水平桿的抗彎強度設計值 f=205N/mm2 橫向水平吧的彎曲應力滿足要求！ 3.撓度計算 最大撓度考慮為簡支梁均布荷載作用下的撓度 荷載標準值q=0.03+0.15+1=1.18kN/m ； qmax=5ql4/384EI 最大撓度 =5.0×1.18×10504/(384×2.06×105×107800)=0.84 mm；橫向水平桿的最大撓度 0.84 mm 小于 橫向水平桿的最大容許撓度 1050 / 150=7 與10 mm 橫向水平桿的撓度滿足要求！三、縱向水平桿

46、的計算 縱向水平桿按照三跨連續梁進行強度和撓度計算，橫向水平桿在縱向水平桿的上面。 1.荷載值計算 橫向水平桿的自重標準值：P1= 0.03×1.05=0.03kN； 腳手板的荷載標準值：P2= 0.3×1.05×1.5/3=0.16kN； 活荷載標準值：Q= 2×1.05×1.5/3=1.05kN； 荷載的設計值：P=(1.2×0.03+1.2×0.16+1.4×1.05)/2=0.85kN； 縱向水平桿計算簡圖 2.強度驗算 最大彎矩考慮為縱向水平桿自重均布荷載與橫向水平桿傳遞荷載的設計值最不利分配的彎矩和。

47、Mmax=0.08ql2 均布荷載最大彎矩計算：M1max=0.08×0.03×1.5×1.5=0.01kN·m； 集中荷載最大彎矩計算公式如下： Mpmax=0.267Pl 集中荷載最大彎矩計算：M2max=0.267×0.85×1.5= 0.34kN·m； M=M1max + M2max=0.01+0.34=0.35kN·m 最大應力計算值 =0.35×106/4490=77.2N/mm2；縱向水平桿的最大彎曲應力計算值 =77.2N/mm2 小于 縱向水平桿的抗彎強度設計值 f=205N/mm2 縱

48、向水平桿的彎曲應力滿足要求！ 3.撓度驗算 最大撓度考慮為縱向水平桿自重均布荷載與橫向水平桿傳遞荷載的設計值最不利分配的撓度和； 均布荷載最大撓度計算公式如下： max=0.677ql4/100EI 縱向水平桿自重均布荷載引起的最大撓度： max= 0.677×0.03×15004 /(100×2.06×105×107800)=0.05 mm； 集中荷載最大撓度計算公式如下： pmax=1.883Pl3/100EI 集中荷載標準值最不利分配引起的最大撓度： 橫向水平桿傳遞荷載 P=(0.03+0.16+1.05)/2=0.62kN = 1.88

49、3×0.62×15003/ ( 100 ×2.06×105×107800)=1.78 mm； 最大撓度和：= max + pmax=0.05+1.78=1.83 mm；縱向水平桿的最大撓度 1.83 mm 小于 縱向水平桿的最大容許撓度 1500 / 150=10與10 mm 縱向水平桿的撓度滿足要求！四、扣件抗滑力的計算 按規范表5.1.7，直角、旋轉單扣件承載力取值為8.00kN，該工程實際的旋轉單扣件承載力取值為8.00kN。 縱向或橫向水平桿與立桿連接時，扣件的抗滑承載力按照下式計算(建筑施工扣件式鋼管腳手架安全技術規范5.2.5)：

50、R Rc 其中 Rc - 扣件抗滑承載力設計值，取8.00kN； R - 縱向或橫向水平桿傳給立桿的豎向作用力設計值； 橫向水平桿的自重標準值：P1=0.03×1.05×2/2=0.035kN； 縱向水平桿的自重標準值：P2=0.03×1.5=0.05kN； 腳手板的自重標準值：P3=0.3×1.05×1.5/2=0.24kN； 活荷載標準值：Q=2×1.05×1.5 /2=1.58kN； 荷載的設計值：R=1.2×(0.035+0.05+0.236)+1.4×1.58=2.59kN； R < 8k

51、N 單扣件抗滑承載力的設計計算滿足要求！ 五、腳手架立桿荷載的計算 作用于腳手架的荷載包括靜荷載、活荷載和風荷載。靜荷載標準值包括以下內容： (1)每米立桿承受的結構自重標準值，為0.1248kN/m NG1=0.1248+(1.05×2/2)×0.033/1.80×9.00=1.298kN； (2)腳手板的自重標準值；采用沖壓鋼腳手板，標準值為0.3kN/m2 NG2= 0.3×5×1.5×(1.05+0.25)/2=1.46kN； (3)欄桿與擋腳手板自重標準值；采用沖壓鋼擋腳板，標準值為0.16kN/m NG3=0.16

52、5;5×1.5/2=0.6kN； (4)吊掛的安全設施荷載，包括安全網：0.01kN/m2 NG4=0.01×1.5×9=0.14kN； 經計算得到，靜荷載標準值 NG=NG1+NG2+NG3+NG4=3.5kN； 活荷載為施工荷載標準值產生的軸向力總和，立桿按一縱距內施工荷載總和的1/2取值。經計算得到，活荷載標準值 NQ=2×1.05×1.5×2/2=3.15kN； 考慮風荷載時，立桿的軸向壓力設計值為 N=1.2 NG+0.9×1.4NQ=1.2×3.5+ 0.9×1.4×3.15= 8.

53、16kN； 不考慮風荷載時，立桿的軸向壓力設計值為 N'=1.2NG+1.4NQ=1.2×3.5+1.4×3.15=8.6kN；六、立桿的穩定性計算 風荷載標準值按照以下公式計算 k=z·s·0 其中 0 - 基本風壓(kN/m2)，按照建筑結構荷載規范(GB50009-2001)的規定采用：0=0.3kN/m2； z - 風壓高度變化系數，按照建筑結構荷載規范(GB50009-2001)的規定采用：z= 0.74； s - 風荷載體型系數：取值為1.25； 經計算得到，風荷載標準值為： k=0.3×0.74×1.25=0.1

54、9kN/m2； 風荷載設計值產生的立桿段彎矩 MW 為： Mw=0.9 ×1.4kLah2/10=0.9 ×1.4×0.19×1.5×1.82/10=0.11kN·m； 考慮風荷載時，立桿的穩定性計算公式 =N/(A) + MW/W f 立桿的軸心壓力設計值：N=8.164kN； 不考慮風荷載時，立桿的穩定性計算公式 =N/(A) f 立桿的軸心壓力設計值：N=N'= 8.6kN； 計算立桿的截面回轉半徑 ：i=1.59 cm； 計算長度附加系數參照建筑施工扣件式鋼管腳手架安全技術規范(JGJ130-2011)第5.2.8條得：k=1.155，長細比驗算時，k=1； 計算長度系數參照建筑施工扣件式鋼管腳手架安全技術規范(JGJ130-2011)表5.2.8得 ：=1.5 ； 長細比驗算： 計算長度，由公式 l0=kuh 確定：l0=2.7 m； 長細比：L0/i=170 ； 立桿穩定性計滿足要求！ 軸心受壓桿件穩定性驗算： 計算長度，由公式 l0=kuh 確定：l0=3.12 m； 軸心受壓立桿的穩定系數，由長細比 lo/i
