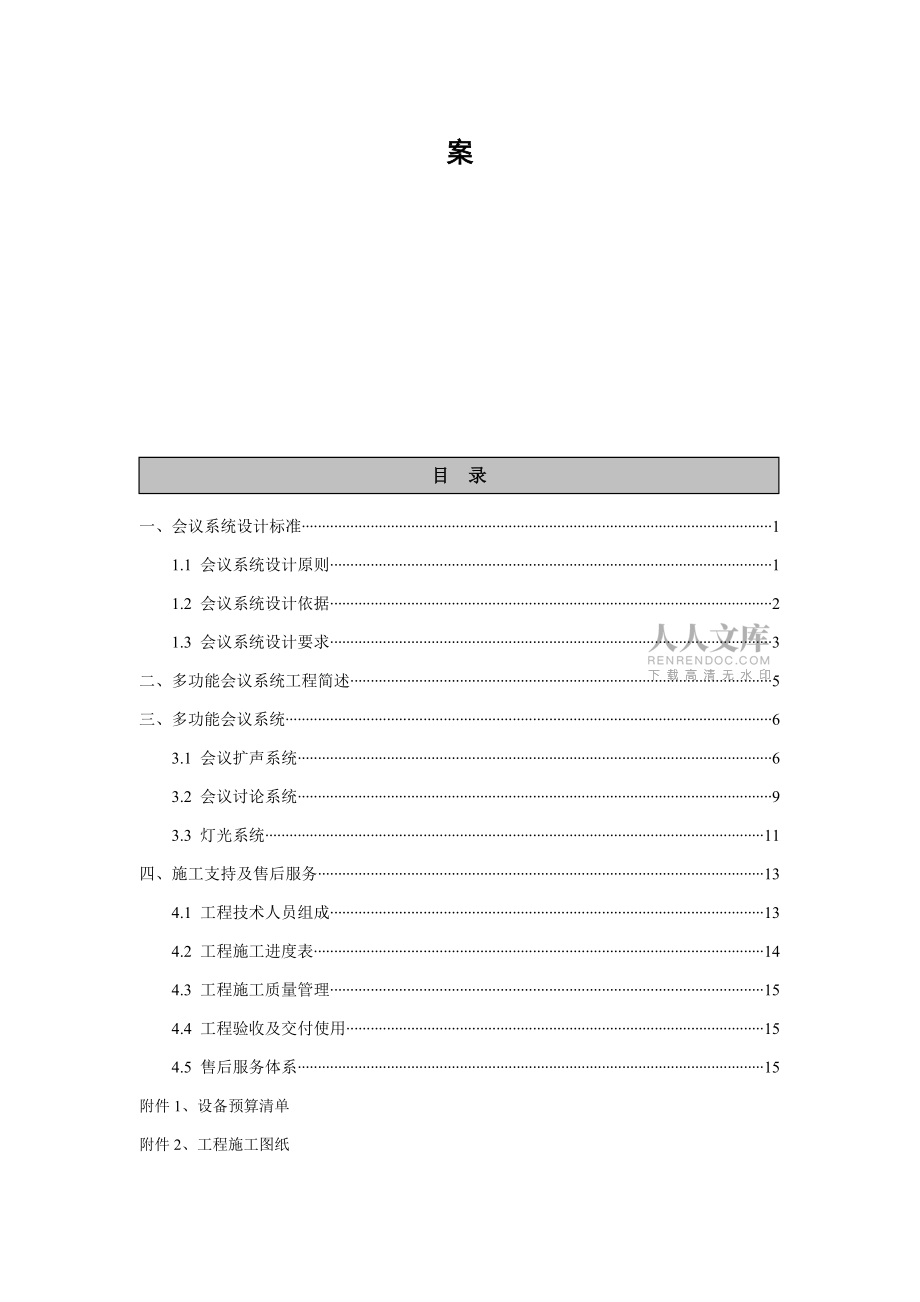

1、./多功能會議系統設計方案目 錄一、會議系統設計標準11.1 會議系統設計原則11.2 會議系統設計依據21.3 會議系統設計要求3二、多功能會議系統工程簡述5三、多功能會議系統63.1 會議擴聲系統63.2 會議討論系統93.3 燈光系統11四、施工支持及售后服務134.1 工程技術人員組成134.2 工程施工進度表144.3 工程施工質量管理154.4 工程驗收及交付使用154.5 售后服務體系15附件1、設備預算清單附件2、工程施工圖紙附件3、產品圖片一、會議系統設計標準1.1 會議系統設計原則現代化的多功能音視頻會議室涵蓋了多功能會議室、學術交流會議廳、多功能國際會議廳、現代化培訓室等

2、的功能，是要求較高、較完善的廳堂功能，所以數字會議系統、音頻擴聲系統、視頻顯示系統、中央控制系統、會議燈光系統、會議機械系統等在此類環境中的應用越來越廣泛和重要。根據本項目各會議室實際使用的需要，我們根據以下要求進行總體設計： 先進型原則系統設計采用先進的、開放的體系結構，使會議系統能體現當今多功能會議系統技術的最新水，為保證系統能夠保持在一定時期內不落后及系統互聯的互操作性，在系統設計時盡可能采用先進的技術和產品。 安全可靠性原則設計方案要求將人機安全、設備的長期穩定運行等可靠性要點，作為系統建設方案的首要設計原則，以保證系統在運行期間，為用戶執行安全防范和服務質量管理任務提供有效的技術支持

3、手段，為用戶降低系統運行方面的人工和資金成本。 經濟及實用性原則能夠最大限度的滿足實際功能要求具有一定的超前性，把滿足經濟性考慮，采用先進管理的模式，在滿足功能需求的基礎上操作方便、維護簡單、管理簡便。 可擴充性、可維護性原則設備選型的時候帶預見性，確保設備的可擴充性、可維護性。設備，特被是中控設備，須預留編程接口和擴充接口，以備日后擴充升級使用。 系統設備選型原則滿足需方的需求，盡量選用國產先進型設備，以保證會議室具有一定的可靠性跟先進性。1.2 會議系統設計依據高層民用建筑設計防火規范GB50045-95會議系統電及音頻性能要求GB/T15381-94廳堂擴聲系統聲學特性指標GYJ25-8

4、6廳堂擴聲特性測量法GB/T4959-1995中華人民共和國文化部行業技術標準WH0301-93一級標準。 中華人民共和國廣播電影電視部技術標準GYJ25-86 廳堂擴聲系統設備互聯的優選電氣配接值SJ2112-82 中華人民共和國標準廳堂擴聲兼音樂驗收標準一級標準 中華人民共和國標準語言清晰度指數的計算方法GB/T15485 會議系統電及音頻性能要求GB/T15381-94 客觀評價廳堂語言可懂度的RASTI法GB/T14476-93聲系統設備一般術語解釋和計算方法GB/12060-89聲系統設備互連的優選配接值GB/T14197-93聲系統設備互連用連接器的應用GB/T14947-94中國

5、電氣裝置安裝工程施工及驗收規范GBJ232-82建筑與建筑群綜合布線系統工程設計規范CECS 72.951.3 會議系統設計要求 會議擴聲要求多媒體會議系統除了必須滿足會議擴聲系統達到良好的音質的要求以外，還必須滿足整個音響系統聲學指標設計的基本要求： 1）聲音的清晰還原度 一個好的會議聽音環境包括建筑聲學和電聲兩個方面；擴聲系統應保證聲音的清晰度和語言的可懂度，語言清晰度是指聲音通過音響擴聲放大傳輸到耳朵還原感度。好的音質應具有：a、聲音通透明亮，頻響均衡、清晰豐滿；b、合適的混響空間感使聲音變得宏亮圓潤；c、良好的音色，即低、中、高頻聲平衡飽滿，音色不失真等特點。2）均勻合理的聲壓級 會議

6、室內的擴聲要達到一定的聲壓級，這就要求電擴聲系統應具備足夠的輸一出功率和聲增益，室內聲場應均勻擴散，近次反射聲應得到充分，合理的利用，音箱的輻射特性和擺放位置要合理選定。 3）聲能分布均勻 整個廳堂內各點聲能分布均勻，即聲場分布均勻，可保證各區域內聽眾聽到的響度基本一致。聲場均勻的廳堂中，最大聲壓級與最小聲壓級之差不超過6dB， 最大聲壓級與平均聲壓級之差不超過3dB。在音質設計時，采取下列措施可使聲音得到充分擴散，聲能分布也就比較均勻。4）低的背景噪音環境 會議擴聲要有低的背景噪音。噪音過高會造成電擴聲系統的清晰度、可懂度下降，應采取措施降低聽音環境的噪音。為保證有良好的聽聲環境或辦公環境，

7、必須進行嚴格的隔聲處理；四周墻壁及吊頂應做的隔聲處理：對空調系統工程安裝應降低噪音，門隔聲使用加厚門。5）選擇合適的混響時間 廳堂音質的好壞與混響時間關系很大。混響時間選擇得合適，能提高語言清晰度和音色豐滿度。 會議建筑結構和裝修要求會議的環境噪聲要求減小其噪聲對會議音響的不良影響，形成良好的開會環境。墻壁四周、桌椅均采用淺色色調較適宜，會議室應避免采用自然光源，而采用人工光源，所有窗戶都應用深色窗簾遮擋。保留原來會議室的通風設備和空調設備，保證空氣流通、有足夠的換氣量。為了保證聲絕緣及良好的語言清晰度，在地板上鋪地毯，天花板進行吸音設計，使會議室聲音的立體感和空間感更強。四周墻壁不要選擇玻璃

8、類裝飾，避免產生嘯叫。揚聲器的外形和安裝位置不影響場地的整體風格。建筑結構要求各廳內建筑門窗、吊頂、玻璃、座椅、裝飾物等設施不得有共振現象，廳內不得出現回聲、顫動回聲、房間駐波和聲聚焦等缺陷，聲場擴散應均勻。裝修材料要求四周墻、地面及吊頂應做的吸聲處理， 舞臺后面和舞臺對面墻，應安裝強吸音裝飾面； 兩面側墻窗戶，可安裝厚窗簾，安裝吸聲天花板， 舞臺后面和舞臺對面墻，應安裝強吸音裝飾面。四周墻壁及吊頂應做的隔聲處理。輕體墻輕鋼龍骨墻結構墻體太薄，隔聲量不是很大；屋頂和四周墻壁應再做一層隔聲噴涂式泡沫隔聲材料結構層。 為了確保圖像的觀看效果和防止顏色對人物攝像產生的“

9、奪目”或“反光”效果，背景墻應采取單一均勻的淺顏色，而會議室其它墻壁、桌布、地毯、天花板等應與背景墻相匹配，背景墻不宜使用畫幅。建議桌椅及墻壁采用淺駝色或淺青藍色。椅子不宜采用沙發式，也不宜采用高靠背，避免擋住后面的與會者。 視頻投影要求確保室內密封良好，水泥及以上標準地面，墻壁及房頂無脫落現象，達到三級除塵標準；教室內有可供使用的220V交流電源，線路具備一定的承載能力。由于整個空間的大小直接影響影院的視聽效果，放置投影機的時候一定要距離墻壁或者幕布有一定的距離，這樣才能達到最佳的顯示效果；至于聽覺方面，為了能夠達到一種逼真的境地，放置投影機的房間最好是長方形，這樣在調制音效的和諧方面能起到

10、獨特的作用。 燈光要求燈光照度是會議室的一個基本的必要條件，由于會議召開時間具有隨機性，故室內應用人工冷光源，避免自然光。會議室的門窗需用深色窗簾遮擋。光源對人眼視覺無不良影響。選擇三基色燈較為適宜。照度要求規定如：為了確保正確的圖像色調及攝像機的自平衡，規定照射在與會者臉部的光是均勻的，照度應不低于500lux。監視器、投影電視附近的照度為50-80lux，應避免直射光。燈光的方向比燈光的強度更為重要，為燈光安裝漫射透鏡，可以使光照充分漫射，使與會者臉上有均勻光照。 二、多功能會議系統工程簡述1）工程需求：海口華能工程項目為多功能會議系統，項目主要有以間面積約450平方米的多功能廳。主要用于

11、員工看書學習，及季度。年終等。本方案我們將細述300座報告廳會議系統設計。2）多功能廳平面圖如下：三、多功能會議系統此節中我們將細述海口華能多功能廳音視頻系統功能設計。多功能會議系統包括：音響擴聲系統、會議討論系統、燈光系統。 多功能廳系統組成音 響 擴 聲 系 統會 議 討 論 系 統燈 光 系 統3.1 會議擴聲系統多功能會議廳的音響效果需滿足國家廳堂擴聲系統設計的聲學特性指標標準。在建筑聲學配合的基礎上，一般還需要通過使用擴聲設備進行音效補償。    擴聲系統主要由四大部分組成：聲源設備、調控設備、放大設備、重放設備。

12、聲源設備：主要包括會議話筒和錄放音卡座, DVD影碟機等聲源設備，可播放普通或金屬磁帶，CD唱片，DVD影音圖像，錄放卡座還可對會議廣播進行高質量的錄音。      調控設備：是本系統的中央控制設備,可進行多路音頻信號混合放大、切換,高低音調節,效果補償控制,音量大小調整，錄音、放音使用。如調音臺，均衡器等。 放大設備：對經過調控設備混音輸出，信號處理后進行后級功率放大。如功率放大器。 重放設備：經過后級功率放大的音頻信號進行電/聲轉換并釋放表現出人耳可懂的聲頻信號、如音箱。一套完整的會議擴聲設備主要由：音箱，功放，調音臺，均衡器，話筒和電源時序器等擴聲周邊設備組

13、成。考慮多媒體會議音響以自然聲為主，要求擴散性良好，聲場分布均勻，響度合適，自然度好等要求的同時，在設計一套完整會議擴聲系統的時候，要結合系統設計、施工和設備選型遵循先進性原則，人機安全、設備的長期穩定運行等可靠性原則，能夠最大限度的滿足實際工作要求的經濟型原則，以及設備選型的可擴充性、可維護性原則來進行總體設計。在多功能報告廳會議語音擴聲設計方案中，我們采用4只AKMD HM-115M專業壁掛式會議音箱。其中2只布置于多功能廳前場位置作為主聲源，另外2只布置多功能廳后場位置作為后場聲源補充。同時考慮到會場長度較大，我們在會場中間位置布置了2只吸頂會議音箱AKMD H506，彌補了中間位置擴聲

14、較薄弱的不足。這樣的配置使各個位置上的與會人員都能聽到清晰的電聲，能最大程度的滿足專業會議音響擴聲。會議音箱平面布置圖如下：通過以上音響配置達到擴聲面廣、聲清晰明亮，不易產生自激。使與會人員能感受到聲源的真實存在，達到高保真重放的擴聲要求。會議音響擴聲效果圖如下：會議音響布線圖如下：3.2 會議討論系統系統中所有話筒之間都用專用線串聯起來，最后到會議主機，如同手拉手一般。在進行中大型團體會議交流時，會議發言者眾多，手拉手會議發言系統能保證每個人發言很方便，同時又便于會議管理。     系統一般由1個主席發言機（控制機）控制多個代表發言機，系統組成及功能如

15、下：     主席發言機：具有優先發言權、控制發言權和系統設置權；每個系統設置一個主席機；      副主席發言機：具有優先發言權、控制發言權；每個系統設置一個副主席機；      代表發言機：具有申請發言、發言排隊、聽取發言功能；每個系統可設置5120個發言代表機；      會議主機：接受主席機的指令，對代表機進行控制。會議討論系統配置方面，我們采用AKMD VS-30M系統控制主機，此會議討論系統具有聲音清晰、高保真、噪聲干擾小、

16、保密性強等特點。其中AKMD VS-30C主席單元具有優先發言權、控制發言權和系統設置權。同時在主席臺上演講臺布置一支AKMD LC160會議麥，滿足發言需求。會議話筒布置圖如下： 會議討論系統設備：本系統采用AKMD VS-30M系統控制主機、AKMD VS-30C主席單元、AKMD VS-30D列席單元和AKMD LC-160有線會議麥。功能說明：系統中所有話筒之間都用專用線串聯起來，最后到會議主機，手拉手會議發言系統能保證每個人發言很方便，同時又便于會議管理。技術參數：（A）AKMD VS-30M 系統控制主機：聲音清晰、高保真、噪聲干擾小、保密性強、安裝方便；系統內部裝有嘯叫抑制功能,

17、內設交流及直流通道雙保險裝置；系統主機可連接60個單元，分三路連接，擴展可容納120個單元具有中、英文LCD顯示屏菜單，通過功能健實現會議功能的控制；輸入、輸出input/output8P-DIN×4； 輸入inputMIC6.3mm×1RCA×2；輸出 XLRM×1（平衡）RCA×1 ；功率損耗current drain120W（MAX）； 頻率響應100-14KHz。（B）AKMD VS-30C主席單元、AKMD VS-30D列席單元：單一指向大電容話筒；可撥插式鵝頸話筒帶紅色發言指示光環；話筒開關帶雙色發言狀態指示光環；打開話筒揚聲器自動

18、靜音功能,帶耳機插孔及音量調節旋鈕；雙麥克風輸入設計（增加領夾麥克風插孔）；自帶2.1.米8P公頭電纜和8P母座，話筒手拉手連接；主席具全權控制會議秩序的優先發言健,可關閉發言代表單元 ；主席單元數量不受限制，并可置于任意位置；輸入、輸出(8P-DIN×1) 8P-DIN×1(2M)； 輸入單指向性電容麥克風MIC; 功率損耗40mA； 頻率響應100-10KHz。（C）AKMD LC-160有線會議麥：電容式話筒，指向性：超芯型，咪芯尺寸：16X6mm，輸出抗阻：2.2 K(f=1KHz），頻率范圍：30-20,000 Hz，靈敏度：-42±3dB(0dB=1V

19、/Pa,at 1KHz)，靈敏度縮減特性：-3dB(Vs=1.5V to1.0V），信噪比：66dB，輸入聲壓級：130dB，幻像電壓：48V，工作電流：500A (VS=1.5V RL=2.2K）3.3 燈光系統光色是舞臺美術表現空間造型的基礎，光色的塑型效果不僅可以強調人物的表演、事件的時間和環境的氣氛，而且光色的明暗還能加強虛實的表現，有助于情緒感染，引起人們的聯想。在此配置中選擇PAR燈和三基色燈的搭配。三基色一般安裝在會議室天花板上，要在天花板上安裝L型框架，燈管安裝在L型框架拐角處，使燈光不直接照射到物體及與會者，而依靠天花板對燈光的反射、散射照亮會議室。除了上述兩點，為了達到更好

20、效果，還需注意： 1）避免陽光直射到物體、背景及鏡頭上，這會導致刺眼的強對比情況。 2）光線弱時建議采用輔助燈光，但要避免直射。 3）使用輔助燈光，建議使用日光型燈光。禁止使用彩燈，避免使用頻閃光源。 4）避免從頂部或窗外來的頂光、側光直接照射，此種照射會直接導致陰影。 5）建議使用間接光源或從平整的墻體反射的較為柔和的光線。 燈光布置圖如下：燈光系統設備 全鋁短筒P64面光燈：燈帽，燈體，耳蓋全部采用圓弧卷邊設計，使燈具強度堅固耐壓。工作電壓：AC220V-240V50/60HZ；光源：220V/240V750W-1000W。 4×36W三基色冷光燈：AC220V 50/60Hz，

21、144W，色溫3200K,平均照度1210LUX（2m距離）。四、施工支持及售后服務4.1 工程技術人員組成公司將組織精干力量，成立工程項目設計與工程建設小組，全面負責系統工程的實施。精心設計、精心組織、精心施工，確保優質高效完成整個工程項目。現根據整個工程的實際情況和具體任務分工成立以下職能分明的工作小組。 工程領導小組：由施工公司有關領導和技術負責人以及相關的商務負責人組成，全面負責工程的組織、工程計劃安排和協調。 工程項目負責人：工程項目負責人是整個工程處項目的組織管理者，對工程全面負責，對工程領導小組就工程組織、工程進度、工程質量、人員安排和協調待等事宜負全責。 工程技術小組：負責整個

22、系統的方案設計（包括總體方案設計和分期工程設計），設備選擇采購和驗收以及安裝施工工程、系統調試過程的技術指導，方案的調整與更改必須由工程技術小組進行設計和認可。 工程實施小組：嚴格按照工程技術小組的技術要求，執行工程領導小組對工程整體要求，承擔整個系統建設的現場施工任務，系統安裝、調試、測試、實運行，以及工程維護、培訓等任務。工程施工小組根據工程施工中的具體情況，向工程技術小組提出更改或調整意見。 商務協調小組：負責工程實施過程中與商務活動有關的各項事宜，包括合同文檔管理、設備采購與更換等工作。施工公司將組織多位有關安裝、測試的高級工程師、系統工程師參加到各個工程小組中，精心設計、精心組織、精

23、心施工，確保優質高效完成整個工程項目。4.2 工程施工進度表整個工程的施工過程將分為四個步驟進行：施工準備施工進行項目驗收使用人員培訓。工程的施工將嚴謹按照施工進度表的內容進行。4.3 工程施工質量管理為確保整個系統高質量的完成，我公司必須遵守有關的國際標準（IS09000）和國內質量標準（包括如安全防范等國家標準和行業標準），從系統設計，到原材料采購、運輸、儲存、現場施工，安裝調試，實運行和交付使用，全過程嚴格的質量管理。我們保證提供通過國家正規部門檢驗合格的設備材料，準備有大量原廠配件，保證能及時快捷的維修；保證按甲乙提出的系統要求、質量、進度計劃要求開展各項工作，確保設備及安裝的質量等級

24、達到優良和系統的良好運行；保證組織專業設計、施工力量，確保工程一次交驗成功。4.4 工程驗收及交付使用所有設備完成安裝調試后，即可進行驗收測試。驗收方法以實地測試為主，驗收標準依據招標方需求和實際實果。對于整個工程我公司提供的所有硬件設備全部為合格產品，質量符合國際或國家通用標準，所有軟件全部符合實際需求，滿足招標書技術要求部分所規定的全部功能，所有軟硬件可由供需雙方、具有此類專門技術的第三方和有關專家共同驗收。所有的設備基本功能和技術性能符合指標后，出示工程驗收證書。4.5 售后服務體系 售后服務范圍1、為用戶培訓操作、維護人員，介紹工程項目及產品性能及使用維護知識，使其掌握正確使用的操作方法。2、對該工程項目產品在質量保證期內為用戶提供三包服務。包退項在購買日起兩個月內，產品設備出現質量問題、返修仍處理不穩定狀態下可以包退。（注明：投影儀不包退）3、工程項目產品自驗收交付使用之日起質保期為一年，易耗品（注明：燈管，燈泡）除外。為客戶提供一年內無償上門維修服務。4、用戶對設備使用不當造成的非正常損壞，提供有
