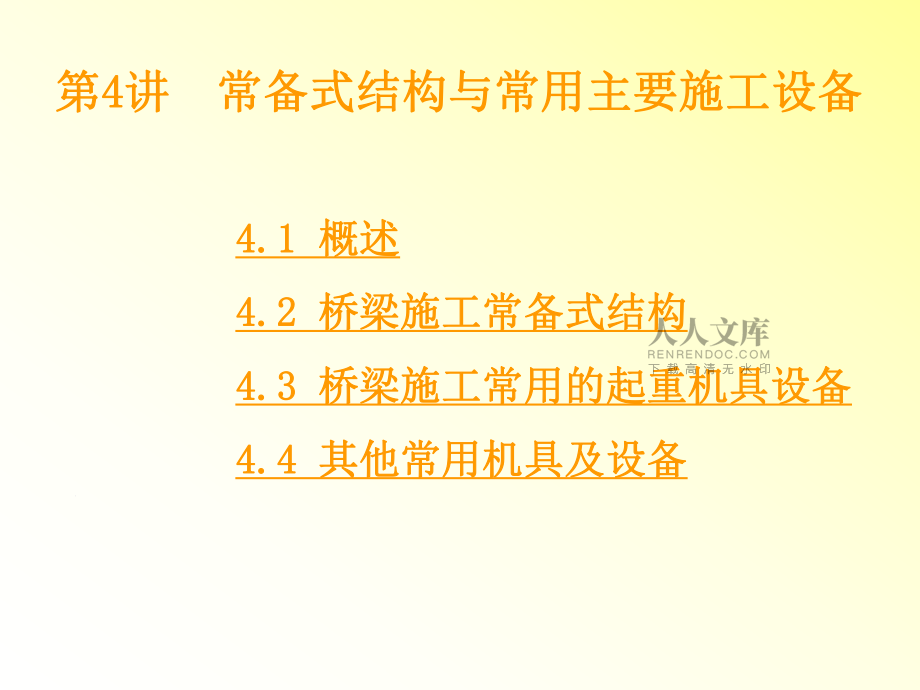

1、http:/ 涵涵 施施 工工http:/ 4講講 常備式結構與常用主要施工設備常備式結構與常用主要施工設備4.1 4.1 概述概述4.2 4.2 橋梁施工常備式結構橋梁施工常備式結構4.3 4.3 橋梁施工常用的起重機具設備橋梁施工常用的起重機具設備4.4 4.4 其他常用機具及設備其他常用機具及設備常備式結構與常用主要施工設備 4.1 概述現代大型橋梁施工設備和機具主要有：(1)各種常備式結構(例如萬能桿件、貝雷梁等)；(2)各種起重機具設備(例如千斤頂、吊機等)；(3)混凝土設備(例如拌和機、輸送泵、振搗設備等)；(4)預應力張拉設備（錨具、張拉千斤頂）。 4.1 概述 鋼板樁 在開挖深

2、基坑和在水中進行橋梁墩臺的基礎施工時，為了抵御坑壁的土壓力和水壓力，常采用鋼板樁，有時需做成鋼板樁圍堰。 鋼板樁的常用規格、型號，以及使用情況詳見相關手冊。 常備式結構與常用主要施工設備 4.2 橋梁施工常備式結構4.2 橋梁施工常備式結構 腳手架（支架） 扣件式扣件式扣件式鋼管架是木質腳手架金屬化的發展結果。扣件式鋼管架是木質腳手架金屬化的發展結果。常備式結構與常用主要施工設備 4.2 橋梁施工常備式結構分類直角扣件旋轉扣件對接扣件橫、立桿連接斜桿連接桿件接長常備式結構與常用主要施工設備 4.2 橋梁施工常備式結構鋼管架除了上述主要連接件之外，還有一些配件。(a)雙向可調頂托常備式結構與常用

3、主要施工設備 4.2 橋梁施工常備式結構(b)可調底座(c)雙向可調頂托 (d)高低調節螺桿 (e)雙向調節螺桿(a)(a)(b)(b)(c)(c)(d)(d)(e)(e)常備式結構與常用主要施工設備 4.2 橋梁施工常備式結構 碗扣式 該腳手架主要桿件仍然是48mm鋼管。但是，鋼管的連接點采用“碗扣”。 常備式結構與常用主要施工設備 4.2 橋梁施工常備式結構碗扣上碗扣下碗扣焊接在立管上套在立管上，利用上端螺旋形“鎖銷”別住楔緊而連接。水平桿兩端焊有“插頭”，該插頭下插入下碗，上插入上碗。常備式結構與常用主要施工設備 4.2 橋梁施工常備式結構常備式結構與常用主要施工設備 4.2 橋梁施工常

4、備式結構碗扣式支架常備式結構與常用主要施工設備 4.2 橋梁施工常備式結構常備式結構與常用主要施工設備 4.2 橋梁施工常備式結構現澆魚腹型箱梁碗扣支架 常備式結構與常用主要施工設備 4.2 橋梁施工常備式結構滿堂支架的基礎部分 萬能桿件 是由角鋼和連接板組成，用螺栓連接的桁架桿件。常備式結構與常用主要施工設備 4.2 橋梁施工常備式結構優點通用性強，各桿件均為標準件裝拆、運輸方便利用率高可拼裝成多種形式 可作為墩臺、索塔施工腳手架萬能桿件的構件一般分為三大類：常備式結構與常用主要施工設備 4.2 橋梁施工常備式結構分類桿件連接板綴板拼裝時組成桁架的弦桿、腹桿、斜撐有各種規格，可將弦桿、腹桿、

5、斜撐等連接成需要的各種形狀可在各種弦桿、腹桿等節間中點做一個加強連接點，使組合斷面的整體性更好。萬能桿件組拼桁架 常備式結構與常用主要施工設備 4.2 橋梁施工常備式結構 用萬能桿件組拼的塔架1-索鞍;2-帽梁;3-主索;4-立柱;5-水平撐;6-斜撐常備式結構與常用主要施工設備 4.2 橋梁施工常備式結構常備式結構與常用主要施工設備 4.2 橋梁施工常備式結構萬能桿件組拼浮式吊架示意圖常備式結構與常用主要施工設備 4.2 橋梁施工常備式結構萬能桿件組拼常備式結構與常用主要施工設備 4.2 橋梁施工常備式結構常備式結構與常用主要施工設備 4.2 橋梁施工常備式結構桿件連接板綴板常備式結構與常用

6、主要施工設備 4.2 橋梁施工常備式結構蓋梁支架蓋梁支架 貝雷（貝雷梁） 是一種由桁架拼裝而成的鋼桁架結構。貝雷常拼成導梁作為承載移動支架，再配置部分起重設置與移動機具來實現架梁 。主要構件：桁架、加強弦桿、橫梁、桁架銷、螺栓、支撐構件等。常備式結構與常用主要施工設備 4.2 橋梁施工常備式結構 桁架桁架1-弦桿螺栓孔;2-支撐架孔;3-上弦桿;4-豎桿;5-斜撐;6-橫梁夾具孔;7-風構孔;8-橫梁墊板;9-下弦桿常備式結構與常用主要施工設備 4.2 橋梁施工常備式結構常備式結構與常用主要施工設備 4.2 橋梁施工常備式結構加強弦桿1-支撐架孔； 2-弦桿螺栓孔常備式結構與常用主要施工設備

7、4.2 橋梁施工常備式結構 橫梁 銷子和保險插銷1-短柱；2-卡子；3-栓釘孔 支撐架 桁架螺栓和弦桿螺栓 常備式結構與常用主要施工設備 4.2 橋梁施工常備式結構 貝雷桁架組合示意圖 常備式結構與常用主要施工設備 4.2 橋梁施工常備式結構常備式結構與常用主要施工設備 4.2 橋梁施工常備式結構貝雷架使用在蓋梁施工中常備式結構與常用主要施工設備 4.2 橋梁施工常備式結構貝雷架組成的墩身支架 滑車又稱滑輪或葫蘆。按使用方式可分為定滑車、動滑車和導向滑車。滑車( (a)定滑車 (b)動滑車 (c)導向滑車 常備式結構與常用主要施工設備 4.3 橋梁施工常用的起重機具設備4.3 橋梁施工常用的起

8、重機具設備滑車的分類：常備式結構與常用主要施工設備 4.3 橋梁施工常用的起重機具設備分類標準轉輪多少護板能否打開使用性質單輪雙輪多輪開口閉口起重滑車導向滑車桃式開口銷形開口 滑車組 由定滑車和動滑車組成。它既能省力又可改變力的方向。 定滑車與動滑車的數目可以相同，也可以相差一個。 繩的死頭可以固定在定滑車上，也可固定在動滑車上； 繩的單頭（又稱跑頭）可以由定滑車引出，也可以由動滑車上引出。 常備式結構與常用主要施工設備 4.3 橋梁施工常用的起重機具設備 滑車組(a)跑頭從動滑車引出；(b)跑頭從定滑車引出；(c)有導向滑車的滑車組；(d)雙聯滑車組常備式結構與常用主要施工設備 4.3 橋梁

9、施工常用的起重機具設備 鏈滑車 是一種施工現場經常使用的輕小起重設備。常用鏈滑車分蝸桿傳動與齒輪傳動兩種。 鏈滑車1-動鏈輪;2-蝸桿;3-蝸輪;4-蝸輪軸;5-手拉鏈條;6-動滑車7-掛鉤;8-橫梁;9-起重星輪;10-保險簧;11-起重鏈;12-吊鉤常備式結構與常用主要施工設備 4.3 橋梁施工常用的起重機具設備常備式結構與常用主要施工設備 4.3 橋梁施工常用的起重機具設備 卷揚機 亦稱絞車，是最常用、最簡單的起重設備之一，廣泛用于橋梁施工中。常備式結構與常用主要施工設備 4.3 橋梁施工常用的起重機具設備分類標準電動式內燃式手動式動力裝置工作速度卷筒數量快速慢速調速單筒雙筒多筒常備式結

10、構與常用主要施工設備 4.3 橋梁施工常用的起重機具設備卷揚機 龍門架龍門架是一種最常用的垂直起吊設備。在龍門架頂橫梁上設行車時，可橫向運輸重物、構件；在龍門架兩腿下設有緣滾輪并置于鐵軌上時，可在軌道上縱向運輸；如在兩腳下設能轉向的滾輪時，可進行任何方向的水平運輸。 常備式結構與常用主要施工設備 4.3 橋梁施工常用的起重機具設備常備式結構與常用主要施工設備 4.3 橋梁施工常用的起重機具設備小型龍門架常備式結構與常用主要施工設備 4.3 橋梁施工常用的起重機具設備龍門架起吊拼裝拱肋用公路裝配式鋼橋桁節（貝雷）拼裝的龍門架 常備式結構與常用主要施工設備 4.3 橋梁施工常用的起重機具設備常備式

11、結構與常用主要施工設備 4.3 橋梁施工常用的起重機具設備 纜索起重機 可用于高差較大的垂直吊裝和架空縱向運輸。 吊裝重量由幾噸至上百噸。 縱向運距從幾十米至幾百米。 纜索起重機吊裝構件 常備式結構與常用主要施工設備 4.3 橋梁施工常用的起重機具設備常備式結構與常用主要施工設備 4.3 橋梁施工常用的起重機具設備纜索吊裝拱橋布置 常備式結構與常用主要施工設備 4.3 橋梁施工常用的起重機具設備常備式結構與常用主要施工設備 4.3 橋梁施工常用的起重機具設備纜索起重機組成： 主索、天線滑車、起重索、牽引索、起重及牽引絞車、主索地錨、塔架、風纜、主索平衡滑輪、電動卷揚機、手搖絞車、鏈滑車及各種滑

12、輪等部件。 在吊裝拱橋時，纜索吊裝系統除了上述各部件外，還有扣索、扣索排架、扣索地錨、扣索絞車等部件。 常備式結構與常用主要施工設備 4.3 橋梁施工常用的起重機具設備 主索 亦稱為軌索、承重索或運輸天線。它橫跨橋墩，支承在兩側塔架的索鞍上，兩端錨固于地錨。 起重索 主要用于控制吊物的升降(即垂直運輸)，一端與卷揚機滾筒相連，另一端固定于對岸的地錨上。 起重索構造 常備式結構與常用主要施工設備 4.3 橋梁施工常用的起重機具設備 牽引索 用于拉動行車沿橋路方向在主索上移動(即水平運輸)，故需一對牽引索。 塔架 是用來提高主索的臨空高度及支承各種受力鋼索的結構物。塔架分類木塔架鋼塔架高度在20m

13、以下時適用高度在20m以上時適用常備式結構與常用主要施工設備 4.3 橋梁施工常用的起重機具設備 索鞍 設置在塔架頂上，為放置主索、起重索、扣索等用，可減少索與塔架的摩阻力，使塔架承受較小的水平力，并減小索的磨損。 索鞍構造常備式結構與常用主要施工設備 4.3 橋梁施工常用的起重機具設備 扣索 當拱箱(肋)分段吊裝時，為了暫時固定分段拱箱(肋)所用的鋼絲索。 纜風索 亦稱浪風索。用來保證塔架的縱橫向穩定及拱肋安裝就位后的橫向穩定。扣索、纜風索示意圖 常備式結構與常用主要施工設備 4.3 橋梁施工常用的起重機具設備 地錨 亦稱地壟或錨碇。用于錨固主索、扣索、起重索及絞車等。 地錨的可靠性對纜索吊

14、裝的安全有決定性影響。設計與施工都必須高度重視。 可以利用橋梁墩、臺作錨碇，這就能節約材料，否則需設置專門的地錨。常備式結構與常用主要施工設備 4.3 橋梁施工常用的起重機具設備 地壟 特點：將錨固裝置埋在土或石內，一般埋在地面以下，利用土或石的抗力來抵抗鋼絲繩拉力。 分類立壟樁壟臥壟混凝土地壟無擋臥壟有擋臥壟適用于土質地層以打入土中一定深度的木樁作地壟依靠自重平衡拉力作用，一般不考慮土壓力 常備式結構與常用主要施工設備 4.3 橋梁施工常用的起重機具設備立壟（a) 布置示意圖 （b) 計算圖示常備式結構與常用主要施工設備 4.4 其他常用機具及設備 鋼筋調直機 亦稱甩直機械，用于將成盤的細鋼

15、筋和經冷拔的低碳鋼絲調直。 常用的定型調直機,有GT4/8型和GT4/14型及數控鋼筋調直機。 4.4 其他常用機具及設備常備式結構與常用主要施工設備 4.4 其他常用機具及設備 鋼筋切斷機 是把鋼筋原材料和已矯直的鋼筋切斷成所需要長度的專用機械。分類圓盤砂輪機械式液壓傳動臺式手提式速度快、操作方便、效率高及切割面整齊常備式結構與常用主要施工設備 4.4 其他常用機具及設備 鋼筋彎曲機 鋼筋經過調直、切斷后，需加工成構件或構件中所需要配置的形狀，如端部彎鉤、梁內弓筋、起彎鋼筋等。 鋼筋彎曲機又稱冷彎機，常用型號有GW40型。常備式結構與常用主要施工設備 4.4 其他常用機具及設備 鋼筋焊接機 對焊機： 將兩根鋼筋的端部加熱到近于熔化的高溫狀態，利用其高塑性實行頂鍛而達到連接的一種工藝操作。 可以提高工效、節約鋼材，而且能確保焊接質量，大量利用短料鋼筋。 電弧焊機： 適于各種形狀鋼材的焊接，是金屬焊接中使用較廣的工藝。 主要設備是弧焊機，它分交流弧焊機和直流弧焊機。 常備式結構與常用主要施工設備 4.4 其他常用機具及設備 水泵 根據轉變能量的方法分主要有葉輪式（旋轉式）和活塞（往復）式兩大類。 葉輪式水泵又分離心式與軸流式兩種基本類型。前者是利
