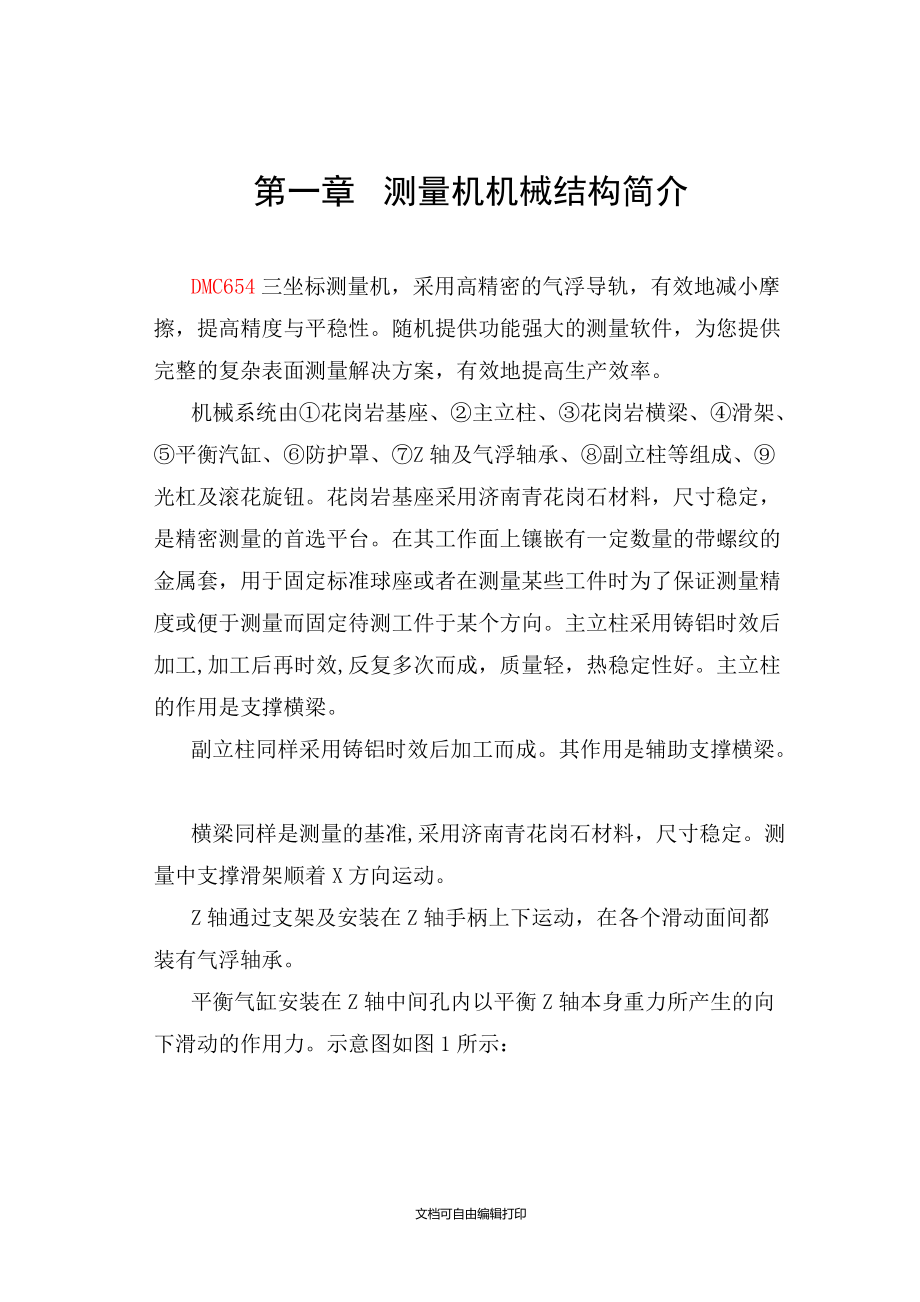

1、DMC654三坐標測量機維護手冊文檔可自由編輯打印目 錄第一章 測量機機械結構簡介第二章 測量機使用注意事項第三章 測量機常見故障處理第四章 測量機技術指標第五章 測量機硬件系統連線圖及連線定義第六章 技術條件第一章 測量機機械結構簡介DMC654三坐標測量機，采用高精密的氣浮導軌，有效地減小摩擦，提高精度與平穩性。隨機提供功能強大的測量軟件，為您提供完整的復雜表面測量解決方案，有效地提高生產效率。機械系統由花崗巖基座、主立柱、花崗巖橫梁、滑架、平衡汽缸、防護罩、Z軸及氣浮軸承、副立柱等組成、光杠及滾花旋鈕。花崗巖基座采用濟南青花崗石材料，尺寸穩定，是精密測量的首選平臺。在其工作面上鑲嵌有一定

2、數量的帶螺紋的金屬套，用于固定標準球座或者在測量某些工件時為了保證測量精度或便于測量而固定待測工件于某個方向。主立柱采用鑄鋁時效后加工,加工后再時效,反復多次而成，質量輕，熱穩定性好。主立柱的作用是支撐橫梁。副立柱同樣采用鑄鋁時效后加工而成。其作用是輔助支撐橫梁。橫梁同樣是測量的基準,采用濟南青花崗石材料，尺寸穩定。測量中支撐滑架順著X方向運動。Z軸通過支架及安裝在Z軸手柄上下運動，在各個滑動面間都裝有氣浮軸承。平衡氣缸安裝在Z軸中間孔內以平衡Z軸本身重力所產生的向下滑動的作用力。示意圖如圖1所示：花崗巖基座主立柱花崗巖橫梁滑架平衡汽缸防護罩Z軸及氣浮軸承副立柱等組成光杠及滾花旋鈕第二章 測量

3、機使用注意事項DMC654三坐標測量機（以下簡稱測量機）作為一種精密的測量儀器，如果維護及保養做得及時有效，就能保障甚至延長機器的使用壽命，并使精度得到保障、故障率降低。為使客戶更好地掌握和用好測量機，現列出測量機的日常維護及注意事項。一開機前的準備1. 測量機對環境要求比較嚴格，應按其使用環境要求嚴格控制溫度及濕度（溫度范圍：20±2；濕度范圍：3565）。2. 測量機使用氣浮軸承，理論上是永不磨損結構，但是如果氣源不干凈，有油水或雜質，就會造成氣浮軸承阻塞，嚴重時會造成氣浮軸承和氣浮導軌劃傷，后果嚴重。所以每天必須檢查測量機氣源，放水放油；定期清洗過濾器及油水分離器；還應注意測量

4、機氣源前級空氣來源，對空氣壓縮機或集中供氣的儲氣罐也要定期檢查。3. 測量機的導軌加工精度很高，與氣浮軸承的間隙很小，如果導軌面上有灰塵或其它雜質，就容易造成氣浮軸承和導軌劃傷。由于測量機使用現場粉塵較多，所以每次開機前必須清潔機器的導軌，花崗巖導軌用無水乙醇擦拭，同步齒型帶用無水乙醇擦拭。4. 切記在保養過程中不能給任何導軌、齒型帶涂抹任何性質的油脂。5. 在長時間沒有使用三坐標測量機時，在開機前應做好準備工作：控制室內的溫度和濕度達到要求(在24小時以上)，還應該定期把電控柜打開，使電路板也得到充分的干燥，避免電控系統由于受潮后突然加電后損壞（南方地區應尤其注意）。然后檢查氣源、電源是否正

5、常。6. 開機前檢查電源，如有條件應配置穩壓電源，定期檢查接地，接地電阻小于4歐姆。二工作過程：1. 被測零件在放到檢測工位進行測量之前，應先清洗干凈并清除掉任何尖銳的棱邊及毛刺，防止在加工完成后零件表面加工殘留物影響測量機的測量精度及測頭使用壽命；2. 被測零件在測量之前應在室內恒溫，如果溫度相差過大就會影響測量精度；3. 零件應緊固后再進行測量，否則會影響測量精度；4. 在工作過程中如果發生異常響聲或突然應急，請立即切斷電源、氣源，切勿自行拆卸及維修，請及時與我公司聯系，本公司會安排經過嚴格培訓的人員前往，并承諾以最快的速度幫助客戶解決問題。三、操作結束后1. 請將Y軸移動到下方，X軸移動

6、到左方，Z軸移動到后方（遠離工件放置位置），應避免測頭撞到工件；2. 工作完成后應將測頭用罩子罩上；3. 檢查導軌，如有水印請及時檢查過濾器及油水分離器是否完好。如有劃傷或碰傷請及時與本公司聯系，避免造成更大損失；4. 工作結束后將機器總氣源、電源關閉。注：設備具體操作細節，詳見操作說明書。第三章 測量機常見故障處理附錄 DMC654測量機常見故障診斷表故障一：計算機不能正常上電，請檢查電源電壓是否正常。故障二：操作界面出現死機狀態，請關閉操作界面重新打開操作界面。故障三：X、Y、Z軸不能正常運動，氣壓源氣壓是否正常。故障四：測頭被壓住，請及時移動測頭使測頭恢復自然狀態。故障五：測量機出現抖動并有持氣震聲，請檢查氣壓表壓力是否在正常壓力范圍內。第四章 測量機技術指標技術規格參數：性能特點：Ø 選配基于DMIS的三坐標測量軟件，可通過三維CAD軟件，實現工件幾何特征的直接測量。Ø 獨特的TRICISION（精密三角梁）橫梁設計，提供了良好的剛性質量比。Ø 獨特的鑄鋁/花崗巖結構使機器對溫度變化敏感度更小。Ø 各軸的運動組件采用空氣軸承，實現高速平穩的運動。Ø 測量軟件采用當前最流行的GUI技術，界面美觀，操作簡單。Ø 快速測量能力。第五章 測量機硬件系統連線圖及連線定義第六章：技術條件2.1 供電條件電
