1、小箱梁安裝專項技術方案一、編制依據1、本合同招標文件、合同文本。2、錢江通道及接線工程南接線段第 08合同兩階段施工圖。3、浙江省交通規劃設計研究院的技術交底報告。4、公路橋涵施工技術規范(JTJ 050-2011)。5、 公路工程質量檢驗評定標準(JTJGF80-1504)。6、工程測量規范(GB500293)7、公路工程施工安全技術規程(JTJ076-95)。二、工程概述1、工程概況錢江通道及接線工程南接線段路線起點樁號K15+850,終點樁號K43+560,路線長27.71km。全線采用雙向六車道高速公路標準建設，設計速 度100公里/小時，整體式路基寬度33.5米，橋梁、涵洞寬度33.

2、0米，橋 梁設計荷載采用公路-I級，設計洪水頻率：特大橋1/300,其余1/100。本項目起訖樁號為K32+733.5-K35+627.4，路線長度2.9KM。全線均為 咼架橋。基礎米用鉆孔灌注樁+承臺，下部構造為H型雙柱式開口橋墩，上 部結構共 20 聯：(30+39+60+40 m+5*30m+5*26.5m+( 30+50+30) m+10*(5*30) m+(26.3+3*30+26.3 ) m+(45+75+45) m+2* (5*30) m+2*(26.2+2*30+26.2 ) m除第1、4、16聯為變截面預應力砼整幅現澆連續箱 梁外，其余均為預應力砼先簡支后連續預制組合小箱梁。

3、根據實際施工的需要，設置2個預制場，主要負責全線830片的預制工 作。在40號墩左側和64號墩右側各設1個預制場，其中1#預制場30m預制1 / 33小箱梁300片，26m預制小箱梁50片；2#預制場30m預制小箱梁420片，26m預制小箱梁60片。30M小箱梁邊跨中梁砼33.1M3，中梁最大重量為88t (); 30M小箱梁邊跨邊梁砼35.9 M3,邊梁最大重量為。2、工程水文和地質條件工程地質： 區域構造以斷裂為主，褶皺不發育，斷裂走向以北東 向、北東東向?yàn)橹鳎蔽飨颉|西向次之。影響項目的區域深大斷裂主要有 馬金-烏鎮深斷裂、球川 -蕭山深斷裂、常山 - 漓渚大斷裂、昌化 -普陀大斷 裂

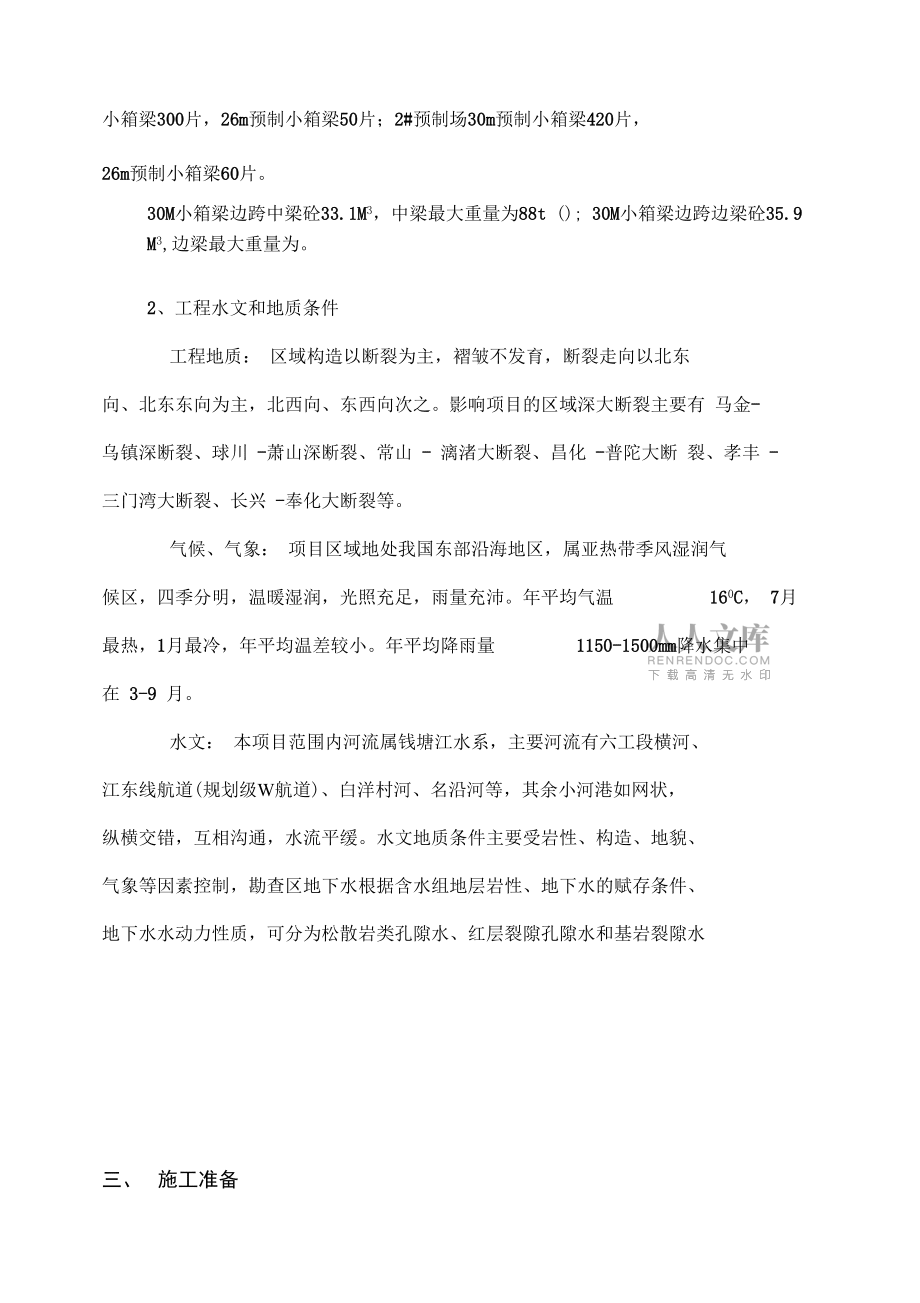

4、、孝豐 -三門灣大斷裂、長興 -奉化大斷裂等。氣候、氣象： 項目區域地處我國東部沿海地區，屬亞熱帶季風濕潤氣 候區，四季分明，溫暖濕潤，光照充足，雨量充沛。年平均氣溫160C， 7月最熱，1月最冷，年平均溫差較小。年平均降雨量1150-1500mm降水集中在 3-9 月。水文： 本項目范圍內河流屬錢塘江水系，主要河流有六工段橫河、江東線航道(規劃級W航道)、白洋村河、名沿河等，其余小河港如網狀， 縱橫交錯，互相溝通，水流平緩。水文地質條件主要受巖性、構造、地貌、 氣象等因素控制，勘查區地下水根據含水組地層巖性、地下水的賦存條件、 地下水水動力性質，可分為松散巖類孔隙水、紅層裂隙孔隙水和基巖裂隙

5、水三、施工準備1、勞動力安排架橋機和大噸位吊機屬大型橋梁安裝專用設備，架橋機和吊機作業必須 分工明確，統一指揮，要設專職指揮員、專職操作員、專職電工和專職安全檢 查員。要有嚴格的施工組織及防范措施，確保施工安全。人員基本組成如下：項目部分管負責人 1名，現場負責人2名，技術人 員4名，吊裝隊長2名，操作人員4名，起重工8名，液壓工2名，電焊工 2名，電工1名，輔助工人1216名，專職安全員2名。2、機械設備及機具配置計劃根據施工進度計劃安排，編制主要施工機械設備的進場計劃，在施工前 認真落實施工機械來源，確保性能優良機械、設備均按計劃時間、數量進場 （主要施工機械設備見下表）。主要機械設備使用

6、計劃表序號機具名稱單位數量用途備注1130T架橋機臺2箱梁安裝2120T運輸炮車輛2箱梁運輸3120T運輸平車輛2箱梁運輸4龍門吊臺2箱梁起吊100T525T汽車吊臺2架橋機安裝輔助工作6電焊機臺6箱梁焊接743KG鋼軌m1150平車運梁8鋼絲繩m若干架橋機固定鏈5T導鏈葫蘆個16架橋機固定10150T吊車輛1箱梁架設部分孔安裝11150T吊車輛1箱梁架設部分孔安裝3、技術準備1）、施工便道對施工現場的原有施工便道必要時重新整平，壓實。必要時在各轉彎處 進行加寬處理，以滿足大型構件運輸要求。2）、測量位置復核、臨時支座安裝由項目部測量組組織對墩位中心線進行一次測量，放出墩位中心線，通 過設計給

7、出的尺寸進行拉鋼尺復核，確保整個橋位布置的精確。梁板安裝之前，先將蓋梁頂面雜物清掃干凈，再測設出臨時支座的中心 點，檢查支座頂面水平及高程是否符合設計要求，并用墨線彈出梁端邊線， 以確保梁板安裝就位的準確性。3）、臨時支座準備臨時支座采用外徑為© 219的鋼管和外徑為© 168的鋼管內裝黃砂和灌 注混凝土疊合而成。其中鋼管采用鋼板將一端封焊，在©168的鋼管內灌注混凝土，在© 219的鋼管內根據臨時支座的高度填充一定數量黃砂，并在鋼 管底部預留一直徑為2cm出砂孔，采用木塞臨時封堵。并對填充的黃砂采用 千斤頂進行壓實備用。如下圖：四、施工計劃根據總體施工

8、計劃，小箱梁施工計劃從2011年10月10日開始至2012年9月30日結束。1、安排原則： 依據總體施工組織設計對本項工程的工期要求； 依據項目工程的特點及施工難點； 依據保證質量、安全環保、文明施工、科學合理的原則； 依據現有機械設備配備情況的原則。2、計劃詳細安排(1) 、主線高架橋第44孔至第72孔小箱梁安裝：計劃從2011年10月10日至2012年4月30日；(2) 、主線高架橋第76孔至第93孔小箱梁安裝：計劃從2012年5月10 日至2012年9月30日；（ 3）、主線高架橋第 18 孔至第 43 孔小箱梁安裝：計劃從 2011 年 11 月 20 日至 2012年 5月 31日；

9、（4）、主線高架橋第 5孔至第 14 孔小箱梁安裝：計劃從 2012年 6月 10日 至 2012 年 9 月 30 日；五、施工總體安排本合同段的預制小箱梁安裝計劃投入入 130T 架橋機 2 臺，每臺架橋機 負責一個工區的小箱梁安裝。一工區的安裝順序?yàn)橹骶€高架橋第 43孔t第18孔t轉移至主線高架橋 第14孔t第5孔t一工區安裝結束。二工區的安裝順序從主線高架橋第 72孔t第44孔t轉移至主線高架橋 第76孔t第93孔t二工區安裝結束。一工區安裝方案： 先利用吊機把 42 和 43 孔梁板先安裝好，連接好小箱 梁間的濕接縫鋼筋，然后再在主線橋43#和 44#墩橋面上和橋下的便道上各設置一個

10、支腿搭設箱梁提升平臺，做為吊梁門架，將箱梁吊至運梁車上，利 用運梁車在橋面上運輸至架設地點，采用架橋機進行小箱梁的安裝工作，直 至安裝完該安裝工作面的 26 孔箱梁。第 5 孔至第 14 孔，全部采用兩臺汽車 吊機安裝。二工區安裝方案： 先利用汽車吊機，安裝好 72-62 孔的梁板，連接好小 箱梁間的濕接縫鋼筋，橋面系工作同時跟上施工。然后再在主線橋63#和64#墩橋面上和橋下的便道上各設置一個支腿搭設箱梁提升平臺，做為吊梁 門架，將箱梁吊至運梁車上，利用運梁車在橋面上運輸至架設地點，采用架 橋機進行小箱梁的安裝工作，直至安裝完該安裝工作面的18 孔箱梁。同6 / 33樣，76孔-77孔采用汽

11、車吊安裝，78至93孔采用架橋機安裝小箱梁安裝總平面示意圖第1聯懸澆箱梁1518m一I第4聯懸澆箱梁分界線一工區1#預制場350片小箱梁44安裝方向安裝方向第16聯懸澆箱梁7376安裝方向94二工區2#預制場480片小箱梁六、小箱梁的安裝工藝1、架橋機架梁工藝架橋機架梁施工工藝框圖2、吊機安裝的工藝流程雙吊車架梁工藝流程圖龍門吊提升梁檢查核對梁的編號和裝車方向運梁車對位裝車、捆綁3、小箱梁運輸方案根據預制小箱梁安裝順序，本合同段的預制小箱梁運輸采用運梁車運輸 的方式將小箱梁運送至安裝現場。運梁采用120噸運梁炮車進行運輸，運梁炮車經由施工便道運至施工現 場。然后通過梁板提升門架進行梁板吊裝作業

12、。橋上運梁示意圖4、汽車吊安裝方案主線高架橋第42-43孔、第5-14孔、62-72孔和76-77孔安裝采用汽車吊 直接安裝，汽車吊采用2臺150T汽車吊。運梁使用運梁車從預制梁場運出后 運送至吊車可起吊范圍內進行喂梁。吊裝時由現場施工員統一指揮，安全負 責人現場監控，確保吊裝安全。梁體運至安裝點后，松開導鏈，吊車鋼絲繩兜在梁底，兩臺汽車吊分別 吊一端，平行吊起，抬臂，移動吊車，到安裝梁板的最佳位置，兩端同時放 低到梁底距支座表面10cm處，一端先落梁就位，完畢后，另一端再落梁就 位。1）、地基處理考慮到汽車吊安裝時的穩定性，在預制小箱梁安裝之前，先對安設汽車 吊區域進行整平，鋪設路基板或鋼板

13、，必要時對地基進行鋪筑40cm厚宕渣處理，宕渣鋪筑碾壓后確保承載力達到 350Kpa,以滿足汽車吊安裝時的承載力 要求。2）、吊裝施工架梁方法都采用雙機抬吊，在吊裝第一孔時，兩臺汽車吊分別位于待架 跨蓋梁的前進和后退方向，進行雙機抬吊；架設箱梁時先架遠離便道的邊 梁，然后由右向左依次架設其他箱梁直至架完該跨，然后移機、進行下一個 待架跨的箱梁吊裝。在吊裝第二孔梁板時，吊機由于受到工作場地的限制， 吊機必須位于兩根蓋梁的同一方向，且靠近已安裝好梁板側的吊機必須位于 便道側（外側）、另一臺吊機位于蓋梁正下方進行梁板的吊裝作業。J1VV/3000()(:七r趣1_*./1屮1Ii 扌3廠- Q-1M

14、艮 f-ai巧>kJT4:-b-1%O_llf %L7t i汽車吊第一孔安裝示意圖（吊機需移位一次）Wfl.汽車吊第二孔安裝示意圖（吊機需移位一次）（1 ）、地基承載力驗算：150T吊車起吊安裝時，地基土所承受壓力：N= 98 （箱梁重）/2 + 137（汽車吊自重+配重）=186t汽車吊每條支腿與地面的接觸面積為：S= 1.2 X 1.2 = 1.44m2吊裝時，地基土所受壓強：P= N/4S=1860/ （1.44 X 4）= 323KPa因此，在地基處理后滿足承載力350Kpa寸就可以滿足吊車支腿的要求。同時在每跨的第一片小箱梁安裝起吊過程中，必須對地基進行觀察是否 有明顯沉降，若

15、有，則應立即停止施工，并對地基進行重新處理后再進行安 裝。（2）、吊裝施工 架梁方法都采用雙機抬吊，兩臺汽車吊分別位于待架跨蓋粱的外側，進行雙機抬吊；架設箱梁時先架遠離便道的邊梁，然后由右向左依次架設其 他箱梁直至架完該跨然后移機、進行下一個待架跨的箱梁吊裝。在吊裝第二 孔梁板時，吊機由于受到工作場地的限制，吊機必須位于兩根蓋梁的同一方 向，且靠近已安裝好梁板側的吊機必須位于便道側（外側）、另一臺吊機位 于蓋梁正下方進行梁板的吊裝作業。在預制小箱梁安裝起吊之前需做好以下 工作：A、使用前對起重機進行檢查，檢查各操作系統、制動系統、安全系統運轉是否符合正常，同時檢查鋼絲繩、吊鉤等是否符合規定，發

16、現有不符合 要求或損壞應立即更換。B、作業前應了解熟悉作業環境情況，有否有高壓輸電線及光纜等障礙物。C、起重司機必須持證上崗。施工時有專人指揮，統一指揮信號，做好施工區域和非施工區域的隔離設施，設立必要的信號標志，做到動作協調一致。D起重機移動的通道在作業前應予修整，工作處地基應平整、堅實。 正式開始起吊時，由架梁總指揮統一指揮兩臺起重設備開始起吊，收 緊鋼絲繩，待梁離開地面時（50cm- 100cm），停一下保證梁的穩定，然后 兩臺起重設備在統一指揮下緩緩前進至待架橋墩處，梁再慢慢提升，提升的 高度應超過墩的頂部，箱梁到位后緩緩放下就位。就位后的梁檢查一下支腿 是否有松動、梁是否平穩。如有不

17、平應重新起吊梁。對支腿進行找平，直到平穩為止。邊梁安裝就位后，利用導鏈和方木支撐固定好，中梁可用斜撐及 焊接橫隔板固定，每孔安裝完后，將各片梁之間焊接牢固，以防邊梁側翻。 第一片邊梁架設完畢后，再按上述方法架設梁，直到此跨梁全部架設 完畢為止。在安裝過程中需做好以下工作：A、起重臂最大仰角不得超過規定值。B、大梁吊點要牢固平穩，當滿荷載重時，大梁吊起離原有承載面 20cm- 30cm寸應制動，檢查機身是否平穩，吊點是否牢固，在情況良好的前 提下，方可繼續作業。C吊鉤須有防止鋼絲繩滑脫的保險裝置。D起重機起吊時和轉向時速度要均勻，大梁要平穩，構件下落時須慢 速輕放，禁止或快或慢和突然制動。(3)

18、、吊裝工況計算3omi梁架設序號墩號范圍上跨結構安裝高度吊機位置1主線高架橋橋42-43孔，5-14 孔，62-72孔，76-77孔30mJ、箱梁14m雙機跨外 禾口一內一 外兩種位置根據方案，30n#f梁的架設采用2臺150T進行雙機抬吊安裝。根據吊裝工況條件，150T全液壓汽車起重機，選主臂長度為17.7m,工 作半徑選為6m,則單機起重量為65t ； 起重量驗算以最不利工況為吊裝30mt梁(邊板)為例，其起吊凈重量為 96t，同時 吊索具與吊鉤重量it, 3omt梁梁的架設采用2臺150T進行雙機抬吊，運梁車 停于施工便道上或原有硬路面之上。考慮到雙機抬吊乘0.8的系數，(65+65)X

19、 0.8 = 104t >96+2=98t，吊車性能滿足要求。 起重咼度驗算限位高度1m吊索具高度0.5m,安全距離0.3m, 30m小箱梁最高安裝高 度為14m 150t汽車吊把桿長度為17.7m,作業半徑6m,因此垂直吊升高度為 16.6m。起吊咼度：1+0.5+0.3+14 = 15.8m<16.6mD因此起重高度滿足要求。150噸汽車起重機性能表吊臂長度工作半徑13.917.721.32528.732.33639.643.152.831403.6126.965.264.44122.965.163.74.5108.965.163.956.5599.865.161.

20、455.4680.36556.651.746.640.8768.96253.347.243.937.833.131.5858.757.148.144.63034.431.930.2949.449.244.941.235.831.929.827.227104241.941.635.733.829.527.225.424.81229.829.829.227.724.623.321.821.317.61421.621.621.621.621.420.419.517.4161616.316.316.316.316.316.315.213.71812.612.612.612.612.612.612.61

21、2.2199.79.79.79.79.79.710.7236.76.76.76.76.79.1264.64.64.64.64.66.82933334.5351.71.71.73380.50.51.8410.95、架橋機拼裝及解體 架橋機拼裝A、本合同段預制小箱梁安裝采用采用 JQM100t-30m型步履式架橋機 根據橋型及實際的線路平面情況，分別按要求鋪設架橋機橫移軌道和運梁軌 道，要求用水準儀校平，橫移軌道橫坡小于 2%。B、根據梁體最大寬度選擇合理位置放置中橫梁行下臺車（帶上中臺車 橫移軌道），然后根據梁體最大寬度確定架橋機主梁中心距，安裝主中橫 梁。C安裝與中橫梁相應的12m三角桁架。D

22、依次拼接12 m三角桁架a、往單一方向拼裝時一定要在桁架下面支墊好；b、往兩個方向拼裝時，一定要注意平衡；c、絕不允許漏銷（必須逐個檢查）E、拼裝前橫梁，并將桁架與前橫梁可靠聯接，之后安裝前支腿（設臨 時支撐）。F、拼裝尾龍門。G安裝天車、運梁平車、液壓系統及電力系統。H調試、空載試運輸和過孔準備。I 、架橋機安裝完成后，在進行等重試吊及安全評估合格后方可能進行 正式吊裝施工。 架橋機的解體架橋機的解體過程與拼裝相反，并注意：A、先卸下高處的物體，拆除電纜用線；16 / 33B、收集好各種配件，緊固件；C及時保養，維修鋼結構及工作機構。 負荷試驗A、整機拼裝完畢后，撤去所有的臨時支撐，固定物、

23、接通主電源。B、空載通電，逐個機構空載試運轉，檢查是否有錯亂現象，確認各機 構運作正常，方可載入負荷試驗。C注意事項：a、起升時一定要有專人觀察卷揚機及滑輪組的工作情況，避免無人監 守吊梁；0.5mb、梁體前移時一定要注意不得與前橫梁相碰撞，在即將到位（約 左右）時，馬上停車，米用點動，注意“寧欠勿過”。 架橋機跨孔操作方法架橋機跨孔順序，如圖所示：A、起吊天車把中支腿及橫移方梁吊運到前蓋梁處，起吊天車退到架橋 機后部，運梁平車和架橋機聯結，并調整中支腿與前支腿的距離及兩個桁車 的位置，收起尾支腿。TOFIMm歯朋皿屈剛附nu陽期刖剳用刑闇屈M曲儷B、開動反滾輪驅動電機使主梁前移，隨時調整兩個

24、桁車在主梁上的的位置，保持整機的縱向穩定性，使臨時支腿到達前方蓋梁墩臺處。iimauimMumaa川ng 冊 maiioqm1刨I豐壷毎;|ll II 廠 T II II JI I 嘆| 申 用C調整尾支腿、中支腿和臨時支腿，將中支腿前移，緊靠前支腿之 后。調整各支腿使前支腿騰空。D開動前支腿掛輪走行機構，先后使前支腿移動至前、后方墩臺，支 設到事先鋪設好的橫移方梁，調整固定，收起尾支腿。E、主梁前移到位，將主梁與前、中支腿固定可靠，跨孔完成。檢查架 橋機的加固情況，準備進行架梁6、架橋機安裝預制小箱梁在架橋機每一次縱向跨孔就位結束后，都必須對架橋機進行全面檢查， 檢查各部件連接是否牢固，電線

25、電纜線路是否正確、完好，液壓系統是否正 常，軌道接頭是否平順、穩固，限位開關是否可靠，跨度、軌距是否正確 等。同時對橫向軌道兩側的雜物進行清理，并對架橋機空車來回運行一次， 一切正常后方可進行小箱梁安裝。運梁及喂梁A、在存梁場由龍門吊起吊安放到運梁車上，用手拉葫蘆及鋼絲繩把小箱 梁與運梁車進行固定，運輸?shù)綐蛄和鈧?cè)的提升架下，由提升設備將小箱梁提 升吊裝到橋面運梁平車上，運輸至架橋機位置進行喂梁。B、運梁平車行走軌道設在兩片中梁的箱室中心頂面，以保證最大的承載力。在運梁過程中，兩臺運梁平車必須有專人監護。臨時支座及支座安裝A、臨時支座安裝及拆除a、臨時支座采用砂筒支座，砂箱的上下組合需大小合適，

26、在砂筒使用 前用千斤頂進行壓實，消除砂筒變形，確定裝砂量，確保臨時支座頂面標高 與永久支座頂面標高相齊平。砂筒內砂子必須使用過篩的、干燥的砂子，以 免砂子受壓板結無法卸載。b、安設臨時支座的橋墩需對永久支座的位置進行定位，便于在梁板連 續端施工時安裝。c、嚴格控制砂箱高度，使安裝后的橋梁縱橫向坡度及整體外觀質量滿 足規范要求。d、在梁頂負彎矩張拉壓漿完成后，水泥漿強度達到設計強度后方可拆除臨時支座。e、在體系轉換時，同一幅蓋梁的砂筒應同時卸載，避免出現應力集 中。B、 板式橡膠支座安裝a、支座墊石位置和高程要求控制準確，表面必須保持平整、清潔，以 滿足支座的安裝需要。b、支座在安裝前還需再次檢

27、查其支承面的平整度，墊石有不平整時采 用環氧砂漿墊平。c、支座安裝時要保持其上下表面的水平性，支座與頂面和底面的接觸面要密貼，如有縫隙，需用環氧砂漿將縫隙整平，再重新進行安裝。d、預制小箱梁安裝完成后，對支座、梁頂橫坡、縱坡等及時進行檢 查，不符合要求的小箱梁吊起重新進行處理。e、支座安裝后，支座與梁底或支承墊石頂面之間無滑移或脫空現象， 支座無初始剪切變形、無表面裂縫。f 、運梁軌道所在箱梁的臨時支座應大于其他臨時支座，且在非連續端永久橡膠支座兩側設置臨時支座進行加強處理。 梁板安裝A、吊梁運行利用運梁平車將等安裝的預制小箱梁運至架橋機的后端主梁之間，在尾 支腿支墊穩固的情況下，依次采用吊梁

28、天車進行吊運。在前吊梁天車吊起梁 體前端升至一定高度后停止，同時啟動前吊梁天車和后運梁平車，同步運行 直到后吊梁天車起梁后，前后兩天車均勻速前進吊梁縱向運行。B、梁板安裝在小箱梁縱向運行到達孔位后停止前行，當梁體縱向位置符合下落的條件時，控制橫梁卷揚機，將梁板緩緩下放，使梁板距臨時支座約2-3cm的距離停止下落，核對梁板平面位置（軸線和梁端線是否與測量定位一致）后再 就位梁板，梁板若有偏差，可縱橫向微調橫梁或架橋機，使梁板安裝就位。 梁板安裝前計算橋面的整體寬度，在該孔安裝結束后及時檢查復核。架橋機安裝梁板步驟示意：a、運梁平車載梁至架橋機尾部。（后支腿后方附近）耳撫2、運梁平車喂梁至架橋機尾

29、部b、前吊梁天車垂直起吊梁體，使梁體脫離臺車面，臨時支撐后支腿, 同時檢查卷揚機排繩、制動。c、前吊梁天車和后運梁行車配合同步向前移梁體，在后運梁車移至后 吊梁天車位置時停止，待后吊梁天車將梁體吊起后，兩天車勻步向前移運。（此時起重行車應于主橫梁跨中）d、當前吊梁天車載梁前移前、后支架 1/2跨中時，應密切注意導梁變5、兩起重行車吊梁到架梁位置，整機橫移落梁d、兩臺起重行車同時載梁前移至架梁段，徐徐落下。e、全幅或半幅梁體，采用整機橫移落梁方法。f、在安裝邊梁時，可先將邊梁置于次邊梁位置，然后架橋機整體橫移 回來，使主導梁中心和梁體中心重合，利用邊梁掛架起吊邊梁，使梁體離開 蓋梁2030cm用

30、2臺5t的手拉葫蘆牽拉外翼板保持水平，同時架橋機橫 移至安裝位置落下，并做好臨時支撐，以防邊梁傾覆。在兩側邊梁安裝后， 接著用架橋機落進相鄰次邊梁，馬上橫向聯接，形成穩定體系。g、當一孔架設完成后，必須按照相關要求做好箱梁橫向和縱向鋼筋的 連接，再把架橋機向前移動至下一孔，進行下一孔梁段的架設。H當該孔梁板安裝完成后，及時對蓋梁的 N3束預應力鋼絞線進行張拉 梁板安裝質量控制標準梁板安裝實測項目項次檢杳項目規定值及允許偏差檢查方法和頻率1支座中心 偏位梁5尺量：每孔檢查4-6個支座板102傾斜度(%1.2吊垂線：每孔檢杳3片梁3頂面縱向高程+8, -5水準儀：抽杳每孔每片3點2

31、片，4相鄰梁頂面高差8尺量：每相鄰梁板7、提升平臺設置根據現場實際在主線高架橋第43孔橋面上和橋下主便道上設置梁板提升平 臺，提梁架為前后兩個門形墩組成，兩個門架墩中心距離27m小箱梁提升平臺結構主要橫梁、鋼管墩柱、鋼管墩柱基礎構成。橫梁設頂部天車提升小箱梁 后橫向行走，從吊點位置移梁至橋面運梁系統。兩組設在地面的鋼管墩柱和設 在橋上的鋼管墩柱分別支撐兩根橫梁，地面鋼管墩柱設置鋼筋混凝土基礎。每 一組鋼管墩柱由2根八字形© 529x 10mn鋼管聯接而成，鋼管墩柱上設置爬梯 供人員上下通行。(詳見附圖)提升門架的計算書詳后附件。&小箱梁安裝后的后續施工工序1) 、先簡后

32、連的體系轉換的施工工藝流程先簡支后連續橋梁的體系轉換為將后張法預應力梁移運吊裝至橋上，吊 裝時先采用臨時支座按簡支梁安裝就位后，在連續墩上預置永久橡膠支座， 澆筑混凝土，張拉負彎矩的預應力束，拆除臨時支座，將體系轉換為連續 梁。總體施工順序：根據結構要求，先進行 現澆接頭的連接施工，再施工 中 橫梁及其兩側與頂板負彎矩鋼束 同長度范圍內的橋面濕接縫。在一聯的所有 濕接縫、現澆接頭、中橫梁施工完畢后，進行體系轉換，完成由簡支變連續 的施工。2）、施工方法A濕接縫施工順序考慮到小箱梁受收縮和溫度應力的影響，濕接縫的澆注一般采取“先兩側，后中間，隔跨施工”的原則，從聯端向中間對稱施工。在日氣溫最低

33、時，澆筑連續接頭、中橫梁及其兩側與頂板負彎矩鋼束同長度范圍內的橋面 板，待混凝土強度和彈性模量均達到 100%B，進行澆筑位置負彎矩預應力束 的張拉壓漿工作。塔*斗孔一聯 刖規淆機支座/riB、梁板連續端混凝土鑿毛將梁板連續端的混凝土進行細致的鑿毛，去除表面浮漿，一般鑿除表層 混凝土去皮1mm-2mm在澆注混凝土?xí)r濕潤表面，以保證新老混凝土的良好 結合。C安裝模板及永久性支座模板采用鋼模，模板拼縫采用海綿條夾緊，跨中橫梁及橋面濕接縫采用 吊模施工。將永久支座在箱梁安裝前預置于墩頂支座墊石上，在調整好永久 支座位置后在永久性支座外周圍安裝底模，為嚴防漏漿，永久性支座與底模 間的縫隙海綿條夾緊。D

34、鋼筋安裝按設計鋼筋構造圖綁扎鋼筋，縱向鋼筋按設計要求進行連接。鋼筋連接 可采用搭接焊，焊接長度必須滿足設計規范要求。跨中橫梁橫向鋼筋連接、24 / 33中橫梁縱向主筋連接采用單面焊，焊接長度不小于 10d,若鋼筋伸出長度無 法滿足單面焊接長度要求，可采用雙面焊，焊接長度不小于 5d。在主筋連接 完成后，進行其他鋼筋綁扎連接。E、波紋管的定位安裝1）按設計要求梁板的負彎矩預應力預留孔道采用塑料波紋管，每片梁預 制塑料波紋管按施工的實際情況下料。2）塑料波紋管安裝前要檢查是否有破洞、變形現象，要保證波紋管道暢 通，否則澆筑混凝土?xí)r，混凝土漿進入堵死管道，使鋼絞線無法通過，影響 負彎矩工作。3）按照

35、設計圖紙要求體系轉換施工中，需恢復連接中橫梁處波紋管，在波紋管接頭位置要搭接好，且每端搭接長度不小于15cm不能出現錯臺、毛頭，同時用膠帶紙包裹密封。4）為防止預應力筋與管道之間摩擦引起的應力損失增加及改變預應力 筋的受力，應嚴格控制預應力束道的位置。束道在兩預制梁端與現澆段相接 處的位置偏差應有效控制。在現澆段中預埋與預制梁中相同規格的塑料波紋 管必須與預制梁段的塑料波紋管順接，確保連接可靠，不漏漿。5）連接好波紋管后，按照?qǐng)D紙要求穿入鋼束。待澆筑混凝土初凝后，將 鋼絞線來回穿行，使管道暢通。F、濕接縫吊模工藝如下圖，濕接縫（現澆面板）采用吊模法施工，底模采用 2.44m 長， 12mm厚的

36、竹膠板，下墊縱橫向分配梁（5*10cm方木平放），頂部采用雙拼【6.3槽鋼橫擔（可采用10*10cm方木代替），12mm螺栓對拉，底模與梁 邊緣接觸位置貼海綿條防止漏漿，具體結構布置見下圖。25 / 33G澆筑現澆混凝土根據該段的受力情況，設計上采用與預制梁混凝土強度相同的C50號混凝土，澆筑此層混凝土前對施工縫應刷一層水泥凈漿，澆筑混凝土?xí)r采用小 直徑振搗棒的振搗器配合大直徑振搗棒的振搗器，確保現澆段混凝土密實。H養生混凝土施工完畢，為防止早期收縮出現裂縫，在搗實抹平后即用塑料薄 膜覆蓋，在混凝土初凝前，掀開塑料薄膜，混凝土?xí)核帘砻妫@時進行 二次收漿，以控制平整度及防止出現裂縫。收漿完

37、再用塑料薄膜覆蓋待下次 灑水養生時，換土工布覆蓋灑水代替塑料薄膜繼續養生。I、預應力張拉、壓漿張拉工藝：0- 10%°控-20%°控- 100%r控 (持荷5分鐘后錨固)七、季節性施工1、冬季架設安裝措施(1) 建立氣象信息收集，掌握天氣情況；(2) 清除運梁通道上冰雪，墊上草墊，運梁車兩邊必須安排人員監護，運梁車行駛時應降低行走速度;（3）運梁車裝梁時，要嚴格檢查，防止偏載造成事故；（4）濕接縫混凝土澆筑及預應力管道壓漿施工應符合冬季施工有關規 定，并采用可靠的保溫防凍措施；（ 5）為確保設備安全，當最大風力為 5 級或以上，架橋機不應過孔作 業，最大風力達到 6 級或以

38、上時，架橋機不應架設并應采用錨固防護；（6）較大風條件下進行架設作業，必須要有可靠的安全措施，墩頂應 有防護欄，架設安全網，架橋機上作業人員應系好安全帶；（7）大霧天氣應避免運架梁，只能做準備工作；（8）作業人員必須配備防寒，防凍，防溜，防滑勞保用品，特別是提 梁機，架橋機，運梁車裝梁人員等需要高空作業的人員，必須穿戴防滑鞋和 防寒服，同時栓好安全帶，戴好安全帽。以防高空墜落和防凍。（9）若在施工過程中出現大雨、下雪、大風等不利天氣時，暫停一切 作業，待天氣好轉后恢復作業；若惡劣天氣持續較長時間，將立即停止作 業。八、質量保證體系及措施1、質量保證體系 建立健全質量保證體系，嚴格按照質量體系文

39、件進行質量管理，做到從資源投入和過程控制上保證工程質量。其中質量領導小組成員：項目經 理、副經理、總工、部室負責人，作業隊負責人、主管工程師、各工班長。 項目經理部成立質量管理組織機構，嚴格在質量保證體系下進行管理，作業隊以上單位成立全面質量管理小組，對主要工序的施工質量進行有27 / 33組織的控制。配備專職的質檢工程師和質檢員，推行全面質量管理和目標責 任管理，從組織措施上保證工程質量真正落到實處。2、施工質量保證措施（1）施工質量控制 堅持圖紙學習與會審，領會設計意圖，提出修改建議，避免產生技術 事故和工程質量問題。 不斷完善和優化施工方案，使施工方案科學合理，措施詳實、可行、可靠。 嚴

40、格組織技術交底。 控制物資采購。主材按業主指定的品牌、產地、廠家采購，作好分供 方的評價和材料的進貨檢驗，用于本工程的材料均按規定進行抽檢、試驗， 經檢驗不合格的材料不準進入現場。 嚴格進行材料、構配件檢驗、試驗和工程試驗。 實行工序質量監控。一是監控工序活動的條件，即“人、機、料、 法、環”必須符合質量要求；二是監控工序施工的質量。 加強質量檢查，包括質量自檢、互檢、專業檢查、工序交接檢查、隱 蔽工程驗收檢查、工程預檢、基礎和主體工程檢查驗收等，對關鍵工序?qū)嵭?旁站監察。 嚴格設計變更管理。 加強對成品保護，施工過程中對已完分項、分部工程制定防護措施加 以保護；對產品的保護，著重抓施工順序和

41、防護措施，不顛倒工序，按正確 的施工流程組織施工，防止前道工序損壞或污染后道工序。（2）、箱梁架設質量控制措施 加強合同管理和過程控制，完善各項過程控制手段和方法，特別是要 做好施工準備和結合本橋特點制訂架梁的測量放線工作，（根據全線貫通測 量定位放線，根據設計要求進行細部測量）。 認真處理架梁施工過程中發生的質量問題，制訂防范措施，抓好施工 質量管理措施的落實工作。 吊裝時蓋梁、支座墊石砼強度不得低于設計標號，梁體標號不低于設 計標號；水泥漿強度不低于設計要求。 架梁前必須按照設計圖紙認真測量，彈線，復核軸線縱橫方向尺寸是 否有誤，發現問題必須提前處理。復核支座墊石尺寸、標高及平面位置，要

42、求預埋件、支座、伸縮縫、安裝設備及構件外型尺寸相互匹配，質量可靠， 標高位置正確，符合設計要求。 認真檢查驗收構件質量，復核構件尺寸、角度，不合格構件及有缺陷 構件嚴禁進行吊裝。 梁體安裝時，必須保證伸縮縫寬度，并對伸縮縫位置進行覆蓋防護， 避免縫中掉落雜物，并注意為伸縮縫施工創造良好施工條件（包括標高、位 置尺寸、基面狀態等）。 梁就位必須準確，底面同支座完全接觸，支座水平，板梁底面符合設 計要求的坡度。支座四角高差不大于 1mm支座水平位置偏差w 2mm當就位 不準確時，必須吊起重放，不得撬移拖拉。 邊梁架設時，應按橋梁總體設計的坡度和曲線要求，外側圓順，橋梁 寬度準確。3、質量控制方法和手段1 、梁板架設前需到預制梁廠進行梁板驗收，檢查其外觀情況，混凝土29 / 33強度情況，結構尺寸等內容，符合要求的準予出廠2、梁板運輸?shù)浆F(xiàn)場后進行現場檢驗，防止在運輸過程中產生問題，以 確保架設的
