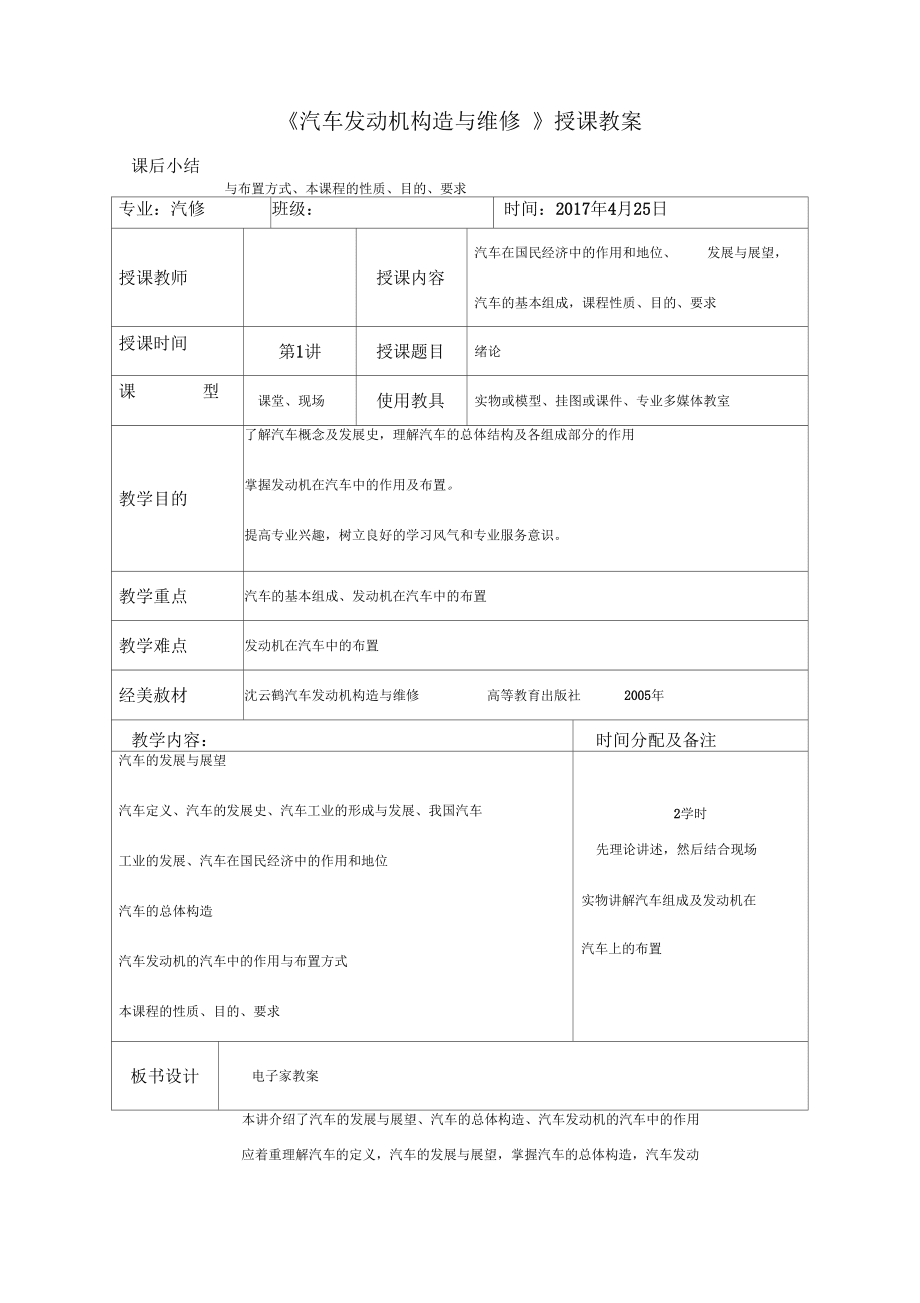

1、汽車發動機構造與維修 授課教案課后小結與布置方式、本課程的性質、目的、要求專業：汽修班級：時間：2017年4月25日授課教師授課內容汽車在國民經濟中的作用和地位、發展與展望，汽車的基本組成，課程性質、目的、要求授課時間第1講授課題目緒論課型課堂、現場使用教具實物或模型、掛圖或課件、專業多媒體教室教學目的了解汽車概念及發展史，理解汽車的總體結構及各組成部分的作用掌握發動機在汽車中的作用及布置。提高專業興趣，樹立良好的學習風氣和專業服務意識。教學重點汽車的基本組成、發動機在汽車中的布置教學難點發動機在汽車中的布置經美赦材沈云鶴汽車發動機構造與維修高等教育出版社2005年教學內容：時間分配及備注汽車

2、的發展與展望汽車定義、汽車的發展史、汽車工業的形成與發展、我國汽車工業的發展、汽車在國民經濟中的作用和地位汽車的總體構造汽車發動機的汽車中的作用與布置方式本課程的性質、目的、要求2學時先理論講述，然后結合現場實物講解汽車組成及發動機在汽車上的布置板書設計電子家教案本講介紹了汽車的發展與展望、汽車的總體構造、汽車發動機的汽車中的作用應著重理解汽車的定義，汽車的發展與展望，掌握汽車的總體構造，汽車發動三年制中等職業教育汽車運用與維修專業作業機在汽車上的布置，提高專業興趣，樹立良好的學習風氣和專業服務意識1 .簡述汽車定義及發展史2 .簡述汽車的總體結構及各組成部分的作用教學后記理解學生，尊重學生，

3、課堂上才會有民主，才會充滿情趣，老師精心設 計的教學方案力能得以順利實施，學生的潛能才正被極大地激發出來, 使學習變得輕松而后效。汽車發動機構造與維修 授課教案專業：汽修班級：時間：2008年8月26日授課教師授課內容發動機定義、分類；總體構造、基本術語授課時間第2講授課題目緒論課型課堂使用教具實物或模型、掛圖或課件、專業多媒體教室教學目的掌握發動機的基本組成及各組成部分的作用，理解發動機的基本術語教學重點發動機的基本組成及各組成部分的作用，發動機的基本術語教學難點發動機的基本術語經美赦材沈云鶴汽車發動機構造與維修高等教育出版社2005年教學內容：時間分配及備注發動機的定義及內燃機的分類按燃料

4、、氣缸數、布置方式、沖程數、冷卻方式、供給、點火方式分類發動機總體構造曲柄連桿機構、配氣機構、燃料供給系、潤滑系、冷卻系、點火系起動系基本組成及基本術語活塞行程與止點、氣缸容積、排量、壓縮比2學時運用實物模型、課件先理論講述，然后結合現場觀察分析板書設計電子教案本講介紹了發動機的定義及內燃機的分類、發動機總體構造、發動機的基本組成課后小結及基本術語應重點掌握發動機的基本組成及各組成部分的作用，正確理解發動機的基本術 （活塞行程與止點、氣缸容積、排量、壓縮比）作業什么是發動機？什么是內燃機？發動機是如何分類的?2.發動機一般由哪些機構和系統組成？并簡要說明各組成部分的作用。職業高中的學生的素質比

5、較差，主要表現在沒有掌握一套科學有效的學教學后記 習方法，沒有養成良好的學習習慣和思考習慣，學習興趣較淡漠。汽車發動機構造與維修 授課教案專業：汽修班級：時間：2008年8月27、28日授課教師授課內容單缸四沖程汽油機、柴油機的工作原理、工作特點、汽油機與柴油機的比較。授課時間第3、4講授課題目單缸四沖程發動機的工作原理課型課堂、現場使用教具實物或模型、掛圖或課件、專業多媒體教室教學目的理解發動機各機件的運動關系掌握發動機能量轉換原理及工作循環過程教學重點各機件的運動關系、能量轉換原理及工作循環過程教學難點四沖程發動機的工作循環過程經美赦材沈云鶴汽車發動機構造與維修高等教育出版社2005年教學

6、內容：時間分配及備注基本概念、單缸四沖程發動機的工作過程單缸四沖程汽油機的工作過程、單缸四沖程柴油機的工作過程柴油機與汽油機比較四沖程發動機的特點4學時理論講授3學時，現場實物觀察 1學時先運用、實物模型、課件進行理論講述，然后結合實物觀察分析板書設計電子教案本講介紹了四沖程發動機的基本概念、單缸四沖程發動機的工作過程、四沖課后小結程柴油機與汽油機比較應重點理解發動機各機件的運動關系，掌握發動機能量轉換原理及工作循環作業教學后記過程1 .何謂四沖程發動機？簡要說明其工作循環。2 .列表對比說明柴、汽油機在吸氣、壓縮、做功、排氣四個沖程中的主要差異。由于專業的性質學生以男生為主，出現全男生的情況

7、，也許是因為缺失 了另一半天空，再加上汽車專業的理論知識涉及的面廣泛，給汽修專業 理論知識學習帶來難度。汽車發動機構造與維修 授課教案專業：汽修班級：時間：2008年9月1日授課教師授課內容單缸二沖程汽油機的結構特點、工作原理、與四沖程發動機的比較，內燃機的型號編制。授課時間第5講授課題目單缸二沖程發動機、內燃機的型號編制課型課堂使用教具實物或模型、掛圖或課件、專業多媒體教室教學目的熟悉二沖程發動機的結構特點，掌握二沖程發動機的工作原理及工作循環過程，掌握內燃機產品型號的編制教學重點各窗口的關系、進氣、換氣、壓縮、膨脹過程教學難點經美赦材沈云鶴汽車發動機構造與維修高等教育出版社2005年教學內

8、容：時間分配及備注單缸二沖程汽油機工作過程結構特點二沖程汽油機的工作循環二沖程機與四沖程機比較國產內燃機的名稱及型號編制型號編制型號示例2學時先運用、實物模型、課件進行理論講述，然后結合實物觀察分析板書設計電子教案本講介紹了單缸二沖程汽油機工作過程、二沖程機與四沖程機比較、國產內燃課后小結機的名稱及型號編制。作業應重點理解二沖程發動機的結構特點，掌握二沖程發動機的工作原理及工作循環過程，掌握內燃機產品型號的編制何謂二沖程發動機？簡要說明其工作循環舉例說明國產內燃機的型號編制規律及含義教學后記在教學中應時時把學生放在首位，做的事情必須是與學生商量，教學任務也該是師生 T 完成的。汽車發動機構造與

9、維修 授課教案專業：汽修班級：時間：2008年9月2、3日授課教師授課內容發動機性能指標、充氣系數及提高充氣系數的措施、內燃機的燃燒過程、發動機特性授課時間第6、7講授課題目發動機基本理論課型課堂使用教具實物或模型、掛圖或課件、專業多媒體教室教學目的理解發動機的主要性能、熟悉充氣系數及影響因素，了解內燃機的燃燒過程及影響因素，了解發動機的速度、負荷特性教學重點發動機的主要性能參數，發動機的速度、負荷特性教學難點內燃機的燃燒過程及影響因素經美赦材沈云鶴汽車發動機構造與維修高等教育出版社2005年教學內容：時間分配及備注發動機性能指標指示、有效、標定性能指標充氣系數及提高充氣系數的措施內燃機的燃燒

10、過程汽油機、柴油機的燃燒過程及影響因素分析發動機特性汽油機、柴油機的速度特性，汽油機、柴油機的負荷特性4學時理論講述板書設計電子教案本講介紹了發動機性能指標、內燃機的燃燒過程及影響因素分析、發動機特性。應重點理解發動機的主要性能參數、熟悉充氣系數及影響因素，了解內燃機的 燃燒過程及影響因素，了解發動機的速度、負荷特性作業1 .何謂發動機的指示性能指標、發動機有效性能指標、標定性能指標？2 .何謂發動機的充氣系數？提高充氣系數的措施主要有哪些？3 .簡要敘述汽油機燃燒的過程。4 .何謂汽油機的外特性、部分速度特性和負荷特性？教學后記在實際課堂教學中總會有一些沉悶的感覺，似乎缺少了什么？但是專業課

11、的課堂教學是職業教育的最基本單位和 最重要的劃、節。汽車發動機構造與維修 授課教案專業：汽修班級：時間：2008年9月4日授課教師授課內容汽車故障及變化規律、故障現象、發動機故障與發動機工作特性參數關系、故障診斷授課時間第8講授課題目汽車發動機故障診斷課型課 堂使用教具實物或模型、掛圖或課件、專業多媒體教室教學目的了解汽車發動機故障形成機理，掌握故障特征及變化規律，理解發動機故障與發動機工作循環的關系，掌握汽車故障常用診斷方法教學重點發動機故障與發動機工作循環的關系，故障診斷方法教學難點發動機故障與發動機工作循環的關系經美赦材沈云鶴汽車發動機構造與維修高等教育出版社2005年教學內容：時間分配

12、及備注汽車故障及變化規律故障定義與分類故障現象、故障原因、故障變化規律汽車故障診斷故障診斷定義故障診斷方法人工直觀法、儀器設備法、故障樹分析法2學時理論講述板書設計電子教案課后小結作業本講介紹了汽車故障及變化規律、汽車故障診斷應重點理解汽車發動機故障形成機理，掌握故障特征及變化規律，理解發動機故障與發動機工作循環的關系，掌握汽車故障常用診斷方法1 .何謂汽車故障？汽車發生故障后有哪些主要外觀癥狀？2 .汽車發動機故障與發動機工作循環有無關系？3 .何謂汽車故障診斷？應遵循哪些診斷原則？常用的診斷方法有哪些？教學后記專業課教學可適當降低理論教學的難度，減少理論教學的時數。可把 各門課程分成若干個

13、學習包，再進行優化組合，以形成新的專業知識結 構。汽車發動機構造與維修 授課教案專業：汽修班級：時間：2008年9月8日授課教師授課內容曲柄連桿機構的功用與組成，工作條件與受力分析，慣性力矩的平衡授課時間第9講授課題目曲柄連桿機構課型課堂使用教具實物或模型、掛圖或課件、專業多媒體教室教學目的了解曲柄連桿機構的工作條件與受力特點，慣性力的產生與慣性力矩的平衡教學重點曲柄連桿機構的工作條件與受力分析教學難點慣性力矩及平衡經美赦材沈云鶴汽車發動機構造與維修高等教育出版社2005年教學內容：時間分配及備注曲柄連桿機構的功用與組成組成：機體零件組、活塞連桿組、曲軸飛輪組功用：發動機骨架、安裝各機構系統的

14、基礎、實現能量、運動轉換工作條件及受力分析、旋轉離心慣性力的平衡工作條件：高溫、高壓、高速且變速、化學腐蝕、沖擊振動受力分析：氣體壓力、往復慣性力、旋轉離心力、熱負荷旋轉離心慣性力的平衡2學時模型演示、理論講述講請工作條件，受力分析僅給出結論不推導板書設計電子教案課后小結本講介紹了曲柄連桿機構的功用與組成、工作條件、受力分析及旋轉離心慣性力的平衡應重點理解曲柄連桿機構的工作條件與受力特點，熟悉慣性力的產生與離心慣性力矩的平衡教學后記如果把分散于汽車構造、汽車維修與故障排除、汽車修理工 藝中的發動機、底盤、電氣各部分的學習包組合成發動機構造與維 修、底盤構造與維修和電氣維修，這樣增加了知識間的橫

15、向聯 系，更符合學生認知心理，有利于學生知識和技能的掌握。汽車發動機構造與維修 授課教案專業：汽修班級：時間：2008年9月9、10日授課教師授課內容氣缸體曲軸箱、氣缸與氣缸套、氣缸蓋、氣缸墊、燃燒室、發動機的支承授課時間第10、11講授課題目機體零件組課型課堂使用教具實物或模型、掛圖或課件、專業多媒體教室教學目的了解機體零件組的結構特點，定位、密封方式掌握各主要零件的裝配要求。教學重點主要零件的定位、苗封、裝配要求教學難點主要零件的定位、苗封、裝配要求經美赦材沈云鶴汽車發動機構造與維修高等教育出版社2005年教學內容：時間分配及備注氣缸體與曲軸箱氣缸與氣缸套|功用、型式、受力特點、裝配要求氣

16、缸蓋：功用、型式、受力特點、裝配要求氣缸墊、燃燒室、缸蓋螺栓發動機的支承4學時結合模型演示、實物、掛圖或課件講請結構特點，根據工 作條件，闡述主要零件的定位、 密封、裝配要求。板書設計電子教案本計介紹了機體零件組各組成部分的功用、型式、工作條件及裝配要求課后小結 應重點理解機體零件組各組成部分的結構特點，定位、密封方式、工作條件掌握各主要零件的裝配要求。1 .氣缸體有幾種型式？各有什么優缺點？2 .發動機鑲裝氣缸套有何優點？什么是干式氣缸套？什么是濕式氣缸套？采用濕作業式氣缸套時如何防止漏水？3 .氣缸墊的功用有哪些？它應滿足哪些要求？目前汽車上常用的有哪幾種型式？4 .擰緊氣缸蓋有哪些要求？

17、我們的學生其實非常可愛，覺得太難的時候或者厭倦的時候，常常會在你上課的時候開小差，做一些小動作玩一些小花樣來打發45分鐘。有教學后記時他會由著自己的興致來，有時你正在上課時他也許會突然說：“老師我餓了。” “老師你今天的衣服真好看。”汽車發動機構造與維修 授課教案專業：汽修班級：時間：2008年9月11、15日授課教師授課內容活塞、活環、連桿及襯套授課時間第12、13講授課題目活塞連桿組課型課堂使用教具實物或模型、掛圖或課件、專業多媒體教室教學目的理解活塞連桿組各主要零件的結構型式、工作條件與受力特點。掌握各主要零件的裝配要求。教學重點主要零件的結構型式、工作條件、裝配要求教學難點主要零件的結

18、構型式、工作條件經美赦材沈云鶴汽車發動機構造與維修高等教育出版社2005年教學內容：時間分配及備注活塞：功用、工作條件、結構、變形分析與措施、配合要求活環：功用、工作條件、結構、變形分析與措施、配合要求連桿及襯套：功用、工作條件、結構、變形分析與措施、配合要求4學時結合模型演示、實物、掛圖或課件講請結構特點，根據工作條件，闡述主要零 件的結構措施、裝配要求。板書設計電子教案本講介紹了活塞連桿組各主要組成零件的功用、工作條件、結構、變形分析與結構措施、配合要求課后小結應重點理解活塞連桿組各主要零件的結構型式、工作條件與受力特點。掌握各主要零件的裝配要求。1 .曲柄連桿機構的組成及功用是什么？2

19、.鋁制活塞有哪些結構特點？試述活塞工作時變形的原因及規律。作業 3.簡述氣環的密封原理。裝配時應注意什么？4 .浮式活塞銷有什么優點？為什么要有軸向定位裝置？5 .連桿的功用是什么？它有幾種結構型式？有何安裝標記？汽車維修是一項技術實踐性很強的工作，為切實培養學生的實踐技能和實際工作能力，應提前接觸專業實踐，加大實踐教學的力度，增 教學后記加實踐教學的時間，將過去集中在最后一學期的生產實習根據不同階段理論課程的安排，將生產實習分散到三年中的各個學期。汽車發動機構造與維修 授課教案課后小結的布置與多缸發動機點火順序。應重點理解各主要組成零件的結構及受力特點,熟練掌握曲拐的布置與多缸發專業：汽修班

20、級：時間：2008年9月16日授課教師授課內容曲軸、飛輪、軸承，工作條件與受力分析，曲拐的布置與多缸發動機點火順序授課時間第14講授課題目曲軸飛輪組課型課堂使用教具實物或模型、掛圖、課件、專業多媒體教室教學目的理解曲軸、飛輪組功用與組成，了解曲軸飛輪組的工作條件與受力分析，理解曲拐的布置與多缸發動機點火順序，掌握曲軸飛輪組的裝配要求教學重點結構組成，曲拐的布置與多缸發動機點火順序，各主要零件的裝配要求教學難點工作條件與受力分析，曲拐的布置與多缸發動機點火順序經美赦材沈云鶴汽車發動機構造與維修高等教育出版社2005年教學內容：時間分配及備注曲軸：結構型式、受力特點、支承方式、曲拐的布置與多缸發動

21、機點火順序軸承：結構型式、受力特點、裝配要求飛輪：結構特點，裝配要求2學時結合模型演示、實物、掛圖或課件講請結構特點，根據工作條件，闡述主要零 件的結構措施、裝配要求。板書設計電子教案本講介紹了曲軸飛輪組主要組成零件的結構型式、受力特點、裝配要求及曲拐動機點火順序，掌握曲軸飛輪組各主要零件的裝配關系與裝配要求1.曲軸為什么要軸向定位？怎樣定位？曲軸上的平衡重有什么作用？為什么有的曲軸上沒有平衡重？作業 2.本機構有哪些主要零件？其相互連接配合關系如何？3 .四種重要螺栓螺母的擰緊方法及緊度要求。4 .簡要敘述曲拐的布置與多缸發動機點火順序課堂教學是師生互動的過程，構建一個平等的溝通交流的氛圍，

22、可以完全打破教學后記 師生間傳統的固有的屏障， 使學生不再置身于被動的、 次要的、服從的位置上, 而是以一種躍躍欲試的、充分表現自我的積極心態參與到學習的過程中去。課后小結汽車發動機構造與維修 授課教案專業：汽修班級：時間：2008年9月17、18日授課教師授課內容曲柄連桿機構的維護、發動機異響診斷授課時間第15、16講授課題目曲柄連桿機構的維護課型項目教學使用教具典型的運轉良好的發動機、專業多媒體教室教學目的了解曲柄連桿機構維護保養作業內容與技術要求，發動機異響的基本概念初步掌握曲柄連桿機構維護保養的操作要領與發動機異響的診斷方法教學重點曲柄連桿機構維護保養的操作要領與技術要求教學難點曲柄連

23、桿機構維護保養的操作要領經美赦材沈云鶴汽車發動機構造與維修高等教育出版社2005年教學內容：時間分配及備注曲柄連桿機構的維護維護前的準備、清除積炭、曲軸軸承配合間隙的檢查調整、技術要求發動機異響診斷異響定義、種類、特征，常見異響及經驗診斷法4學時結合發動機的維護修理項目，按考證要求實施，邊實訓邊講授，重點講清操作方法要領，留給學生一定時間實訓體驗技能訓練在考證中進行板書設計電子教案本講介紹了曲柄連桿機構維護的作業內容、操作要領及技術要求，介紹了發動機異響的定義、種類、異響與發動機工作循環及工況參數的關系以及常見異響及經驗診斷法應重點理解維護的作業內容、操作要領及技術要求，理解發動機異響的基本概

24、念，初步掌握曲柄連桿機構的維護保養要領及技術要求，初步掌握發動機異響故 障的基本方法1 .如何檢查曲軸軸承的徑向間隙和軸向間隙？當間隙逾限時，怎樣調整?作業2 .結合實訓體驗，簡要說明發動機異響與發動機工作轉速、負荷、溫度的關系在教學實踐中發現教學情境設計的不同，對實訓的效果影響很大 教學后記汽車發動機構造與維修 授課教案課后小結損、檢驗鑒定與修理專業：汽修班級：時間：2008年9月22、23日授課教師授課內容缸體、缸蓋、缸套的耗損規律、檢驗及檢修授課時間第17、18講授課題目氣缸體、氣缸蓋的檢修課型項目教學使用教具耗損的缸體、缸套、缸蓋，量具、檢具，工具教學目的掌握量具、檢具的使用，典型零件

25、的鑒定；學會對鑒定結果的分析處理一一修理方案的編制。教學重點量具、檢具的使用，鑒定結果的分析處理教學難點零件的鑒定及結果分析處理經美赦材沈云鶴汽車發動機構造與維修高等教育出版社2005年教學內容：時間分配及備注氣缸體的檢修氣缸體裂紋檢修、氣缸體變形的檢修、氣缸的常見損傷與檢驗表面質量、磨損量、配合間隙、圓度、圓柱度的檢驗氣缸的修理修理尺寸的確定、氣缸的鏈削與磨削、氣缸套的鑲換氣缸蓋的檢修 主要耗損，檢查鑒定內容，缸蓋的修理4學時結合發動機的維護修理項目，按考證要求實施，邊實訓邊講授，重點講清操作方法要領，留給學生一定時間實訓體驗技能訓練在考證中進行板書設計電子教案本講介紹了氣缸體、氣缸的耗損與

26、檢驗、氣缸的修理原則與方法；氣缸蓋的耗應重點掌握量具、檢具的使用，典型零件的鑒定；學會對鑒定結果的分析處作業理一一修理方案的編制。1 .總結歸納缸體、缸套、缸蓋的鑒定內容、鑒定方法，對鑒定結果的處理原則。2 .什么是定位鏈缸？其目的及主要內容是什么？3 .氣缸為什么要進行網紋磨削？氣缸琦磨后，有何技術要求？教學后記這部分內容學生能自主探索學習。效果還不錯。通過練習，學生解決問題的能力 有所提高。汽車發動機構造與維修 授課教案專業：汽修班級：時間：2008年9月24、25日授課教師授課內容活塞、活塞環的選配，活塞環的檢查與修整連桿耗損的檢驗與校正，活塞連桿組的組裝授課時間第19、20講授課題目活

27、塞組的選配、連桿組的檢修課型項目教學使用教具實物、工具、檢具、量具，專業多媒體教室教學目的掌握活塞及活塞環的質量標準及技術要求，掌握活塞環與環槽的配套要求掌握連桿的耗損變形、規律，與校止方法；掌握活塞連桿組的組裝教學重點活塞、活塞環的選配，活塞環的檢查與修整連桿變形的檢驗，活塞連桿組的組裝教學難點活塞環的檢查與修整、連桿變形的檢查與校正經美赦材沈云鶴汽車發動機構造與維修高等教育出版社2005年教學內容：時間分配及備注活塞組的選配活塞的選配、活塞環的選配與校驗連桿組的檢修連桿變形的檢驗與校正、連桿襯套的修復、其它損傷的檢修活塞連桿組的組裝4學時結合發動機維護修理項目，按考證要求實施，邊實訓邊講

28、授，講清操作方法要領，留給 學生一定時間實訓體驗技能訓練在考證中進行板書設計電子教案本講介紹了活塞組的選配、連桿組的檢修、活塞連桿組的組裝課后小結應重點掌握活塞及活塞環的質量標準及技術要求，掌握活塞環與環槽的配套要求作業掌握連桿的耗損變形、規律，與校正方法；掌握活塞連桿組的組裝1、活塞、活塞環、活塞銷選配時應分別注意什么問題？2.汽車維修中，如何檢查和校正連桿的彎曲度和扭曲度？3.怎樣裝配活塞連桿組件？有何技術要求？教學后記學生在掌握了計算方法后，提高計算能力的有效途徑就是有針對性的、有 定量 的練習，熟能生巧嘛。汽車發動機構造與維修 授課教案專業：汽修班級：時間：2008年10月6、7日授課

29、教師授課內容曲柄的耗損及檢驗，曲軸變形的較止，曲軸的磨修授課時間第21、22講授課題目曲軸的耗損、檢驗與磨修課型項目教學使用教具實物、檢具、量具、常用工具、曲軸磨床等教學目的掌握曲軸的耗損規律及鑒定方法，了解曲軸磨修的基本方法，磨修工藝要點教學重點曲軸耗損及變形的鑒定教學難點曲軸的磨修及，幺要點經美赦材沈云鶴汽車發動機構造與維修高等教育出版社2005年教學內容：時間分配及備注曲軸的檢驗裂紋的檢驗磨損規律及特征、曲軸軸頸磨損的檢驗變形檢驗、曲軸檢驗結果的分析處理校正彎曲艾形曲軸軸頸的磨修修理尺寸的確定、曲軸的磨修4學時實物現場教學，結合修理 項目實訓，按考證要求實施， 留給學生一定的實訓體驗時間

30、 曲軸的磨修特殊工種，時 間較長，建議做演示實驗，重 點在于曲軸的耗損、變形鑒定 及對鑒定結果分析上。板書設計電子教案課后小結本講介紹了曲軸耗損的檢驗及檢驗鑒定結果的分析與處理；曲軸的校正與磨修應重點掌握曲軸的耗損規律及鑒定方法，掌握對檢驗鑒定結果的分析與處理；了 解曲軸磨修的基本方法，磨修工藝要點。作業1 .曲軸軸頸的磨損規律特征，對曲軸磨損鑒定的主要內容主要后哪些？2 .為何鑒定曲軸的彎曲變形以只鑒定主軸軸線的彎曲，而曲軸的扭曲變形則以第一缸和最后缸的連桿軸頸為鑒定對象？3 .怎樣確定曲軸軸頸和連桿軸頸的修理尺寸？有哪些技術要求？教學后記通過練習，學生解決問題的能力有所提高。學生在掌握了計

31、算方法后，提高計算 能力的有效途徑就是有針對性的、有定量的練習,熟能生巧嘛。學生的分析、 應用能力有進一步提高。課后小結汽車發動機構造與維修 授課教案專業：汽修班級：時間：2008年10月8日授課教師授課內容軸瓦的選配，軸瓦的手工刮配授課時間第23講授課題目曲軸軸承的選配與修整課型項目教學使用教具實物、工具、量具、專業多媒體教室教學目的理解曲軸軸承的選配的基本要求，掌握曲軸軸承手工刮削基本方法與技術要求教學重點曲軸軸承的選配的基本要求教學難點曲軸軸承手工刮削的基本要領與技術要求經美赦材沈云鶴汽車發動機構造與維修高等教育出版社2005年教學內容：時間分配及備注軸瓦選配的基本要求選配軸瓦尺寸，檢驗

32、軸瓦分解面局度，定位凸點完整，瓦背光滑彈性軸瓦的手工刮配工量具與器材技術要求軸瓦手工刮配，2要點2學時結合發動機維護修理項目，按 考證要求實施，邊實訓邊講授， 講清操作方法要領，留給學生 一定時間實訓體驗可讓學生動 手，在實訓學會維護 技能訓練在考證中進行板書設計電子教案本講介紹了軸瓦選配的基本要求，軸瓦的手工刮配的基本要領與技術要求作業應重點理解曲軸軸承的選配的基本要求，掌握曲軸軸承手工刮削的基本方法與技術要求1 .如何選配曲軸軸承？2 .簡要說明用手工刮削軸瓦的基本要領及注意事項。教學后記打破先學結構和原理再學使用和維修的傳統方法，嘗試先學使用操 作，再學結構和維修，最后再深入學習工作原理

33、的教學方法，并注意總 結提圖。汽車發動機構造與維修 授課教案專業：汽修班級：時間：2008年10月9日授課教師授課內容配氣機構的組成、分類及功用，配氣相位授課時間第24講授課題目配氣機構的構造課型課堂講授使用教具實物或模型、掛圖或課件、專業多媒體教室教學目的了解配氣機構的種類、功用、組成。理解配氣相位的作用，了解影響配氣相位變化的因素教學重點配氣相位及影響因素教學難點配氣相位及影響因素經美赦材沈云鶴汽車發動機構造與維修高等教育出版社2005年教學內容：時間分配及備注配氣機構的構造功用、分類與組成、氣門的排列配氣相位定義及作用，氣門的早開遲閉，氣門提前角、遲閉角、持續角、重疊角配氣相位的確定及影

34、響因素根據結構、型式、技術強化程度、轉速等試驗確定。影響配氣正時變化的因素2學時利用實物講解配氣機構的 種類、組成，利用掛圖結合發 動機工作過程、講清配氣相位 的作用，進而分析影響配氣相 位的因素板書設計電子教案本講介紹了配氣機構的構造、配氣相位及影響因素課后小結應重點理解配氣機構的功用、結構特點；理解配氣相位的作用，掌握影響配氣相作業位變化的因素1 .簡述配氣機構的功用，及頂置氣門式配氣機構的基本組成2 .比較雙氣門與多氣門的特點。3 .柴油機的進排氣管為何多分置于機體的兩側？4 .何謂配氣相位，何謂氣門疊開角？影響配氣相位的主要因素有哪些？教學后記在專業教室進行汽布構造課的理論教學，可使用

35、各種掛圖、模型、實物等教具，結合幻燈、投影、錄像等現代教學手段，把各種機構的工作原理、內部結構生動、直觀地顯現出來，”教、學、做”結合，“手、口、 腦”并用，可以大大提高教學效果。汽車發動機構造與維修 授課教案專業：汽修班級：時間：2008年10月13日授課教師授課內容氣門組、氣門驅動組、可變（配氣相位）簡介授課時間第25講授課題目配氣機構的主要零件和組件課型課堂、現場使用教具實物或模型、掛圖或課件、專業多媒體教室教學目的掌握配氣機構的主要零件和組件的結構原理、裝配要求了解可變配氣相位的組成與基本原理教學重點配氣機構的主要零件和組件的結構原理、裝配要求教學難點可艾配氣相位的結構、原理經美赦材沈

36、云鶴汽車發動機構造與維修高等教育出版社2005年教學內容：時間分配及備注氣門組的主要零部件：氣門頭與座、氣門座與孔的配合、氣門桿與導管、導管與孔的配合氣門驅動組的主要零部件凸輪軸的構造、凸輪廓線、凸排列，軸承、軸向定位凸輪軸的驅動一一配氣正時氣門挺柱與推桿、搖臂與搖臂組可變氣門簡介：VTEC系統、VVT-i系統2學時利用實物講解配氣機構的主要零件和組件結構、原理、裝配關系，利用實物、課件介紹可變配氣相位的結構、簡單原理板書設計電子教案本講介紹了配氣機構的主要零件和組件的結構原理、裝配要求；可變配氣相課后小結位的結構、原理應重點掌握配氣機構的主要零件和組件的結構原理、裝配要求。作業了解可變配氣相

37、位的組成與基本原理。1 .如何從一要凸輪軸上找出各缸的進、排氣凸界線和該發動機的點火順序？2 .氣門彈簧起什么作用？為什么在裝配氣門彈簧時要預先壓縮？對于頂置式氣門如何防止當氣門彈簧斷裂時氣門落入氣缸？3 .氣門與氣門座、氣門座與座孔，氣門桿與導管、導管與孔有何配合要求和特點？教學后記我比較喜歡學習優秀的學生，總是讓他們回答課堂問題。不喜歡上課弄小動做。 學習差的學生。時間一長，這些本來就基礎差的學生就有意見，認為我不關心他 們，岐視他們，學習興趣逐漸下降，產生厭學情緒。我感到應該更多關注學習困 難學生，讓他們不要掉隊，讓他們感到溫暖，感到我是他們的良師益友。汽車發動機構造與維修 授課教案專業

38、：汽修班級：時間：2008年10月14日授課教師授課內容氣門組、氣門傳動組、正時鏈輪和鏈條的檢修授課時間第26講授課題目配氣機構的維修課型現場項目使用教具耗損待修理的配氣機構、掛圖、工具等教學目的熟悉配氣機構主要零件的耗損規律及質量檢驗掌握配氣機構主要零件的修理工藝與質量要求教學重點配氣機構主要零件的耗損規律及質量檢驗配氣機構主要零件的修理工藝與質量要求教學難點修理工藝與質量要求經美赦材沈云鶴汽車發動機構造與維修高等教育出版社2005年教學內容：時間分配及備注氣門組零件的檢修氣門導管的更換、氣門的檢修、氣門座的檢修、氣門與氣門座的研磨氣門傳動組的修理凸輪軸及軸承的檢修、凸輪軸的修復、挺柱的檢修

39、、搖臂軸和搖臂的檢修正時鏈輪和鏈條的檢修2學時根據汽車修理考證要求進 行現場項目教學，講清配氣機 構的質量鑒定，修換標準，修 理工"質量要求，大多數時 間留給學生實訓操作體驗板書設計電子教案本講介紹了氣門組零件、氣門傳動組的修理課后小結應重點理解配氣機構主要零件的耗損規律及質量檢驗，掌握配氣機構主要零件的作業修理工藝與質量要求。根據實訓操作，簡要敘述氣門與氣門座圈的修換標準，鑲、鍍、研磨氣門座的上2要點及質量要求。教學后記要允許學生犯錯并盡量由學生自己發現，進而找到解決辦法，只有在學生無法解決時，教師 才可以以最為簡潔的方法來演示，在這種時機下糾錯可極大的加深學生的印象，同時也體現學

40、 生的學習主體地位。汽車發動機構造與維修 授課教案專業：汽修班級：時間：2008年10月15、16日授課教師授課內容氣門間隙的檢查與調整、配氣相位的檢查與調整、配氣機構異響的故障診斷授課時間第27、28講授課題目配氣機構的檢查與調整課型現場項目使用教具性能良好的發動機、掛圖、工具、量具等教學目的熟悉配氣機構檢查調整作業項目，掌握配氣機構檢查調整方法與技術要求；初步掌握配氣機構異響的故障診斷教學重點配氣機構檢查調整的操作要領及技術要求教學難點配氣機構異響的故障診斷經美赦材沈云鶴汽車發動機構造與維修高等教育出版社2005年教學內容：時間分配及備注氣門間隙的檢查與調整逐缸調整法、二次調整法，注意事項

41、及技術要求配氣相位的檢查與調整配氣相位變化及對發動機工作性能的影響分析配氣相位的檢查氣門疊開法、飛輪劃線法配氣相位的調整；配氣機構異響的故障診斷4學時以汽車修理技能等級證的項目要求組織實施教學。重點應講清方法要領。應留充足的時間讓學生進行實訓體驗，重在對學生技能操作的引導、強化訓練在考證中進行板書設計電子教案本講介紹了氣門間隙、配氣相位的檢查與調整、配氣機構異響的故障診斷課后小結應重點理解配氣機構檢查調整作業項目，掌握配氣機構檢查調整方法與技術要求;作業教學后記初步掌握配氣機構異響的故障診斷1 .何謂氣門間隙？氣門間隙的大小對發動機工作性能有何影響？簡要敘述二次法調整氣門間隙的基本要領。2 .

42、何謂配氣相位？根據實訓體驗，簡要敘述配氣相位檢查與調整。“氣門間隙調整”這一工作任務，目標很明確，在發動機維護中經常能夠碰到。要想調整好 氣門間隙需要掌握配氣機構的基本結構和配氣相位的理論知識，同時還要掌握塞尺和常用工具 的使用技能。同時由于發動機氣門眾多和結構差異，調整參數各不相同，需要學生共同思考、 協商和解決具體的實際問題。汽車發動機構造與維修 授課教案專業：汽修班級：時間：2008年10月20日授課教師授課內容汽油機供給系、簡單化油器、可燃混合氣授課時間第29講授課題目簡單化油器、可燃混合氣形成課型課堂、現場使用教具實物或模型、掛圖或課件、多媒體教室教學目的1 . 了解汽油機供給系組成

43、，2 .熟悉簡單化油器的構造、工作及特性，3 .理解可燃混合的形成及發動機工況對可燃混合的要求教學重點簡單化油器的構造、可燃混合的形成、發動機工況對可燃混合的要求教學難點可燃混合的形成、發動機工況對可燃混合的要求經美赦材沈云鶴汽車發動機構造與維修高等教育出版社2005年教學內容：時間分配及備注汽油機燃料供給系的功用化汽油器式燃料供給系的組成簡單化油器與可燃混合氣的形成功用構造工作混合氣濃度的表示方法空燃比R、空氣過量系數a簡單代油器的供油特性汽油機工作狀況對混合氣的要求2學時1 .模型或課件演示2 .理論闡述講清可燃混合的形成3 .強調：發動機工況對可燃混合要求板書設計電子教案課后小結作業本講

44、介紹了汽油機燃料供給系的功用化汽油器式燃料供給系的組成、簡單化油 器與可燃混合氣的形成、汽油機工作狀況對混合氣的要求。應著重理解汽油機供給系組成，熟悉簡單化油器的構造、工作及特性，掌握可 燃混合的表示方法及發動機工況對可燃混合的要求。1 .用方框圖表示并注明汽油機燃料供給系統各部分名稱。2 .用線圖表示燃料供給、空氣供給及廢氣排放的路線。3 .簡要敘述發動機幾種典型工況對混合氣的要求。雖然化油器式的發動機現在已不生產，但生活中還是有很多這樣的末報費的汽 教學后t己 車在使用中，因此還是很有必要學習這方面的知識。汽車發動機構造與維修 授課教案專業：汽修班級：時間：2008年10月21、22日授課

45、教師授課內容化油器類型及型號、基本結構、典型化油器授課時間第30、31講授課題目現代化油器課型課堂、項目使用教具實物或模型、掛圖或課件、多媒體教室教學目的1 . 了解現代化油器的類型及型號編制2 .理解現代化油器的基本構造及工作原理與工作特性，3 .掌握典型化油器的結構特點及使用維護要領教學重點現代化油器的基本構造原理及使用維護要領教學難點現代化油器的基本構造及工作原理與工作特性沈云鶴汽車發動機構造與維修高等教育出版社2005年經美孜河教學內容：時間分配及備注化油器的類型及型號分類、型號編制、型號舉例現代化油器的基本結構起動裝置、怠速裝置、主供油裝置、加濃裝置、加速裝置典型化油器的結構特點與使

46、用維護要點CAH101、EQH102 化油器4學時1 .理論講授2學時利用模型或課件演示理論闡述講清現代化油器的基本構造2 .現場項目教學 2學時典型化油器的構造與使用維護技能訓練在考證訓練中進行板書設計電子教案本講介紹了化油器的類型及型號、現代化油器的基本結構（起動裝置、怠速裝課后小結置、主供油裝置、加濃裝置、加速裝置）典型化油器的結構特點與使用維護要點應著重理解現代化油器的類型及型號編制，現代化油器的基本構造及工作原理與工作特性；掌握典型化油器的結構特點及使用維護要領。1 .試說明現代化油器的分類及型號編制規律作業2.簡要敘述現代化油器的基本組成及和主要裝置的結構與工作過程3.結合典型化油

47、器的拆裝實訓實際，比較CAH101與EQH102化油器結構特點”、在我們的生活中，還有很多這樣的化油器式的汽車，確實有必要學習。教學后記汽車發動機構造與維修 授課教案專業：汽修班級：時間：2008年10月23日授課教師授課內容汽油箱、濾清器、汽油泵、排氣凈化等授課時間第32講授課題目汽油機燃料供給系其他裝置課型課堂、現場使用教具實物或模型、掛圖、多媒體教室教學目的了解汽油機燃料供給系其他裝置的功用，汽油機排氣凈化重要的意義及措施熟悉汽油機燃料供給系其他主要裝置的結構與工作原理掌握汽油機燃料供給系其他主要裝置的使用維護要點教學重點汽油機燃料供給系其他主要裝置的結構與使用維護要點教學難點汽油機燃料

48、供給系其他主要裝置的結構與工作原理經美赦材沈云鶴汽車發動機構造與維修高等教育出版社2005年教學內容：時間分配及備注汽油機燃料供給系其他裝置汽油箱、汽油濾清器、汽油泵、空氣濾清器、進、排氣歧 管、排氣消聲器混合氣預熱裝置排氣歧管預熱、廢氣預熱、冷卻液預熱、電加熱器預熱排氣凈化裝置機內凈化措施、機外凈化2學時利用模型或課件演示，通過理論講述，闡述其他主要裝置的結構原理強調：各主要裝置的使用維護技能訓練在考證中進行板書設計電子教案課后小結作業本講介紹了汽油機燃料供給系的其他主要裝置應著重理解汽油機排氣凈化的重要意義及主要措施；熟悉燃料供給系其他主要裝置的結構與工作原理；掌握汽油機燃料供給系其他主要

49、裝置的使用維護要點1 .試說明與 CA6102發動機配用的 CAB601型汽油泵的構造與工作原理。2 .簡要敘述汽油機燃料供給系的維護保養方法。教學后記學好化油器式的發動機，可以為我們以后學習電控發動機打下扎實的基礎。汽車發動機構造與維修 授課教案專業：汽修班級：時間：2008年10月27、28日授課教師授課內容供給系的維護、修理、故障分析診斷與排除授課時間第33、34講授課題目化油器式燃料供給系的維修及故障診斷與排除課型現場項目使用教具能運轉的發動機、掛圖、工具等教學目的了解化油器式燃料供給系的維修操作要領及故障分析診斷原則 熟悉化油器式燃料供給系的維修、調整的主要項目及技術要求掌握化油器式

50、燃料常見故障分析診斷方法教學重點化油器式燃料供給系的維修及故障診斷與排除教學難點化油器式燃料供給系的故障診斷與排除經美赦材沈云鶴汽車發動機構造與維修高等教育出版社2005年教學內容：時間分配及備注燃料系的維護以清潔、密封、暢通、調整為重點空氣濾清器、進排氣歧管、汽油濾清器的維護膜片式汽油泵的維護化油器的檢修化油器式燃料供給系的故障診斷與排除不來油或來油不暢、混合氣過稀、混合氣過濃、加速不良和怠速不良4學時1 .理論講授 2學時利用實物、或課件演示，結合掛圖進行理論闡述，講清化油器燃料供給系的維護要領2 .現場項目教學 2學時汽車技能等證要求，組織實施 現場項目教學，教師根據實際， 臨時設置油路簡單故障3 .強化訓練在考證中進行板書設計電子教案課后小結本講介紹了燃料系的維護、常見故障診斷與排除應著重理解化油器式燃料供給系的維修操作要領及故障分析診斷原則；熟悉化油作業器式燃料供給系的維修、調整的主要項目及技術要求；掌握化油器式燃料常見故 障分析診斷方法1 .用線圖描述化油器式燃料供給系主要故障可能發生的部位2 .用故障診斷程序框圖，分析汽油機加速不良故障的可能原因及診斷方法教學后記我在教學過程中能有效地調控教學秩序，能做到教學過程設計合理。時間分配合 理，按時下課。既
