1、機組動力班壓力類儀表概述秦哲一概述機組動力班負責合成裝置和動力裝置兩個界區，其涉及到的壓力類儀表種類繁多那么主要都有些什么類型呢？ 動力裝置一共有三臺鍋爐，一號爐和二號爐是產氣設計75t/h，三號 爐產氣設計130t/h，多為壓力變送器，其中使用的壓力變送器指示包括 負壓、微負壓和表壓及微差壓的指示。其中給水的壓力、汽包的壓力、 和高過的壓力等是鍋爐的重要技術指標。 而壓力開關多用在73機組， 參與汽機的聯鎖和報警。在動力裝置所使用的壓力儀表類型如下：1變送器類：動力界區鍋爐本體壓力和差壓測點所采用的變送器 多為橫河EJA變送器，主要有差壓變送器 EJA110A用于測量爐膛內 的各種壓力和其它

2、的一些微差壓，壓力變送器EJA430A用于測量1號 鍋爐、2號鍋爐高過的壓力、汽包的壓力和其它的壓力指示，而三號爐 的高過壓力指示和汽包壓力指示使用變送器為高靜壓變送器 EJA440A，其余的壓力指示多為EJA430A汽機房PT77101、 PT77103、PT77107、PT77110使用的壓力變送器為 GP1151電容模 擬變送器。大修HoneywellST3000系列 STG944E1G壓力變送器 2壓力開關：汽機房73機組使用的是上海自動化儀表公司代理的 德國海隆HERION壓力開關， YWK-50-C型壓力開關用于三號爐 給水泵油壓指示。合成裝置包括了 01、02、07、08、09、

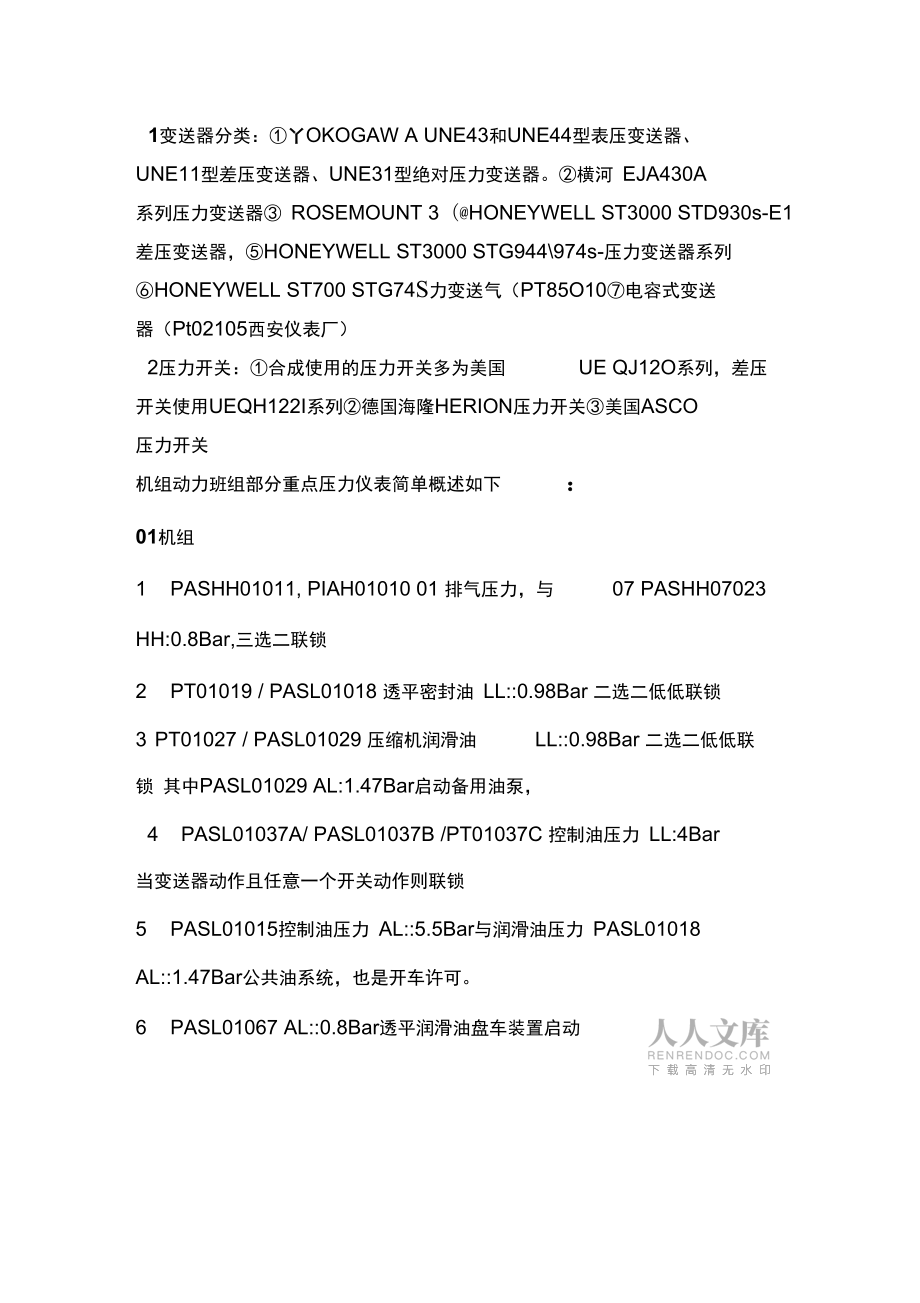

3、85六臺壓縮機及其附屬儀 表，其中的壓力類指示包括了表壓、負壓真空度，差壓的指示，壓縮 機入口的壓力，真空指示，排氣壓力，油系統的壓力指示及07機組的閥門前后壓差都是合成裝置的重要指標，多參與聯鎖或報警，在合成裝置所使用的壓力儀表類型如下：1變送器分類：丫OKOGAW A UNE43和UNE44型表壓變送器、 UNE11型差壓變送器、UNE31型絕對壓力變送器。橫河 EJA430A 系列壓力變送器 ROSEMOUNT 3（HONEYWELL ST3000 STD930s-E1 差壓變送器，HONEYWELL ST3000 STG944974s-壓力變送器系列 HONEYWELL ST700 S

4、TG74S力變送氣（PT85O10電容式變送 器（Pt02105西安儀表廠）2壓力開關：合成使用的壓力開關多為美國UE QJ12O系列，差壓開關使用UEQH122I系列德國海隆HERION壓力開關美國ASCO壓力開關機組動力班組部分重點壓力儀表簡單概述如下：01機組1 PASHH01011, PIAH01010 01 排氣壓力，與07 PASHH07023HH:0.8Bar,三選二聯鎖2 PT01019 / PASL01018 透平密封油 LL:0.98Bar 二選二低低聯鎖3 PT01027 / PASL01029 壓縮機潤滑油LL:0.98Bar 二選二低低聯鎖 其中PASL01029 A

5、L:1.47Bar啟動備用油泵，4 PASL01037A/ PASL01037B /PT01037C 控制油壓力 LL:4Bar當變送器動作且任意一個開關動作則聯鎖5 PASL01015控制油壓力 AL:5.5Bar與潤滑油壓力 PASL01018AL:1.47Bar公共油系統，也是開車許可。6 PASL01067 AL:0.8Bar透平潤滑油盤車裝置啟動02機組報警部分：1 FPG2A、FPG2B、FPG2C三個壓力傳感器的中值選擇得出 FPG2, 如果rFPG2<-5psig超過2秒bL3GFIVP=1就報警2 63FGL燃氣總管壓力低于12BAR到達最小運行轉速（bL14HM=1）

6、，dL63FGL=0）超過 1 秒 bL63FGL_ALM=1 就報警 已 開關改為變送器。3 63TF1H=0空氣過濾壓差 壓差高超過3秒報警。4 33AF1C=1 超過 2 秒則 bL33AF1C_ALM=1 并報警5轉速達到最小點火轉速bL14HM=1后如果液壓油壓力低63HQ1L=0AL:79BAR,延時3秒，報警成立.6dL63TF_3=0時，若63TF1H=1，則認為差壓開關故障，報警成立.7 轉速大于 75%后（bL14HS=1）,如果 CDP 值小于 46PSI（ 3.2bar）, 報警成立.8 汽輪機滑油壓力 63SQ1 AL0.8BAR 和 63SQ2 AL:0.5BAR

7、/PT02068 AL:0.5BAR任意一個為0就報警9 有火焰 bL28FD=1 的情況下，63HQ2AL、63HQ2BL AL:58BAR 任 何一個壓力開關為0超過兩秒則bL63HQL_SENSR=1,并發出報警10任何一個高就報警 （dL63TF_3=0或dL63TF1H=0）超過2秒則 bL63TF_3_ALM=1 并報警11 63ET1H、63ET2H兩個開關任何一個為壓力高（0）超過60秒, 報警成立.（兩個同時動作會導致 mTRP126為0）12 bL14HS=1時，若壓氣機排氣壓力由96CD1A/B/C取中值得出rCPD<20Psig 就報警13 63QQ1H=0加入

8、PDT02088AH :1.75BAR超過15秒滑油過濾器差 壓咼報警。聯鎖部分：1在小透平轉速大于33%即bL14P1 = 1的前提下，若剎車風壓力高報63SB=0 HH:5.5BAR ,則跳車信號成立.2 透平潤滑油壓力開關 63QT2A AL0.55BAR 63QT2B AL0.55BAR63QA2L AL:0.9BAR /PT02027B AL:0.55滑油母管壓力四選三表決 聯鎖，3 iST_M0DE>1的前提下，若小透平控制油開關 63SH1 AL8.5BAR 與63SH2 AL75BAR和變松器PT02070 AL75BAR當變送器動作 且任意一個開關動作，延時1秒，則跳車

9、信號成立.4在火焰信號成立bL28FD=1，且燃機模式>3的前提下，如果液壓油3個開關 63HQ1L、 AL:79BAR 、 63HQ2AL/AL:58BAR 、63HQ2BL/AL:58BAR 和變送器PT02096/AL:58BAR四選三壓力低則 跳車信號成立.5在火焰信號成立bL28FD=1,若控制油壓力開關PT02091AL:1,4BAR、63HG2L AL:1.4BAR、63HG3L AL:1.4BAR,當變送器動作且任意一個開關動作則聯鎖表決低就跳機.6排氣壓力dL63ET1HdL63ET2H兩個壓力開關兩個壓力同時高就跳機.其它:1 63QN AH:1BAR停應急滑油泵2

10、63QL: AL:0.4BAR 啟動應急滑油泵3 63QA-1L AL: 4 , 8BAR 啟動輔助滑油泵4 63HG-1AL:79BAR 啟動輔助液壓油泵。5 PT 02009 PT02009B合成氣尾氣壓力 工作壓力 17bar07機組1 PASLL07004A,/PASLL07004B 07入口壓力壓力開車階段合成氣：LL25BAR停車循環氮氣 LL:4Bar 與PASLL07005構成聯鎖。當變送器動作且任意一個開關動作則聯鎖2 PDASHH07009，/ PDSH07017循環段壓差：二選二聯鎖3 PT07051 /,PASL07053 壓縮機潤滑油壓力二選二聯鎖。LL:1BAR P

11、ASL07053低啟動潤滑油備用泵4 PT07043 / PASL07042 透平潤滑油壓力 LL:1BAR 二選二5 PDSH0700355% PDSL07003 45% XV07001 閥門壓差6 PASL07057,/PASLL07098密封油泵入口壓力 聯鎖停密封油 泵7 PASLL07067A / PT 07067B 控制油壓力LL:4BAR 二選二8 PASL07039 / PASL07042透平潤滑油壓力公共油系統AL1.5BAR9PASL07101 AL0.8BAR啟動透平盤車10 PDSH07010 ,PDSH07008 二選二 另外 PSL07010 另加開關 PDSL07

12、008 兩者做二選二 正負 0.5bar XV07002前后壓差。 二選二聯鎖09機組1 PDT09040 ,PDT09039 冰機密封油氣壓差LL:1.5BAR 二選二2 PASL09002A PASL09002B冰機一段入口壓力與變送器PT09001構成聯鎖，當變送器動作且任意一個開關動作則聯鎖動作LL0.9BAR低低聯鎖3 PASH09005 PT9006一段出口壓力 HH:15BAR4PASH09009 PT09010冰機二段出口壓力 HH:18BAR5PASL09057 PASL09057B 冰機二段入口壓力與變送器PT09003,當變送器動作且任意一個開關動作則聯鎖，LL20BAR

13、 低低聯鎖6 PASL09022 PT09023透平潤滑油壓力LL:0.98BAR 二選二7PASL09033 AL:1.47BAR PDASL 09039 密封器壓差AL20BAR二選二PASL09033啟動潤滑油備用泵8 PASLL09042 A ,PT09042B 控制油壓力 LL:4BAR 開車允許。9 PASL09022 AL:1.47BAR ,PASL09019 AL:5.5BAR 公共油系統。10 PASL09061透平潤滑油壓力 AL:0.8BAR PT09031壓縮機潤滑 油壓力AL0.98BAR 透平盤車。85機組1PT85025B，PASLL85025, PLL85026

14、 , PASL85027透平潤滑油 四選2 PASL85006, PASL85011 ,PT85011控制油壓力 當變送器動作且任意一個開關動作則聯鎖 LL: 4bar聯鎖4PASL85009, PT85010, PASLL85010齒輪箱潤滑油，當變送器動作且任意一個開關動作則聯鎖 LL:0.98bar聯鎖。動力界區部分重點壓力表。1 PIT710011#爐和2號爐給水母管壓力工作壓力：8Mpa2 PIT710021號爐汽包壓力工作壓力：5.8Mpa3 PIT71003,PIT71004 1號爐高過出口壓力工作壓力：5.4Mpa4 PDT71033PDT71034料層壓差工作壓力：8500p

15、a5 PI 71040鍋爐出口主蒸汽工作壓力：4.8Mpa6 PI710411#減溫減壓出口壓力工作壓力：3.5Mpa7 PIC710422#減溫減壓出口壓力工作壓力：0.35Mpa8 PIT720022號爐汽包壓力工作壓力：5.8Mpa9 PIT72003， PIT720042號爐高過出口壓力工作壓力：5.4Mpa10 PDT72033 PDT72034 料層壓差工作壓力：8500pa11 PIT-75104AB給水總管孔板后壓力工作壓力：16.4MPa低報,二選二啟備泵12 PIT-7510678 3號 鍋爐上汽包壓力工作壓力：13MPa13 PIT-75109 PIT-75111 3號爐

16、過熱器出口集箱壓力工作壓力：11.5MPa15 PAL-75118, PT75120給水泵A潤滑油壓力低聯鎖LL: 0.15mpa16 PAL-75119 ,PT75121給水泵B潤滑油壓力低聯鎖LL: 0.15mpa17 PIT-77103 , PSLL-77104, PSA-77105, PSAL77106 汽機排氣管壓力壓力低聯鎖表決停73機組。18 PASL77113 ,PT77113B 汽機速關油壓力，LL:0.65 聯鎖19PT77110, PASH77111, PASL77112,控制油總管壓力20 PASL77108 , PASLL77109 潤滑油總管壓力。0.15bar 聯

17、鎖二原理1變送器類 YOKOGAWA UNE變送器原理如下：膜盒高壓側與低壓側之間的壓差精填充液由檢測膜片來檢測。表壓UNE43和UNE44測量時檢測 膜片產生正比于測量側膜片與大氣之間的壓差的位移。而 UNE11差 壓則是檢測膜片產生的位移與所加差壓成正比，UNE31絕壓變送器則是敏感膜片的位移與所施加的壓力成正比，同時它們的檢測膜片也作為差動電容的移動電極。差動電容的2個對分電容之間的電容差被 放大單元轉變為4-20mA信號，傳送到遠處接收裝置。 EJA差壓壓力變送器 是由日本橫河電機株式會社于94年最新開發的高性能智能式差壓、壓力變送器，采用了世界上最先進的單晶硅諧 振式傳感器技術，由單

18、晶硅諧振式傳感器上的兩上H形的振動梁分別將差壓、壓力信號轉換成頻率信號，送到脈沖計數器，再將兩頻率之差直接傳遞到CPU進行數據處理，經D/A轉換器轉換為與輸入信 號相對應的 420mADC的輸出信號，并在模擬信號上疊加一個 BRAIN/HART數字信號進行通信。膜盒組件中內置的特性修正存貯器存貯傳感器的環境溫度、靜壓及輸入/輸出特性修正數據，經 CPU 運算，可使變送器獲得優良的溫度特性和靜壓特性及輸入 /輸出特性。 通過I/O 口與外部設備（如手持智能終端 BT200或275以及DCS中的帶通信功能的I/O卡）以數字通信方式傳遞據，即高頻 2.4kHz（BRAIN協議）或1.2kHz（HAR

19、T協議）數字信號疊加在 420mA 信號線上，在進行通訊時，頻率信號對420mA信號不產生任何的影 響。1、結構原理單晶硅諧振傳感器的核心部分，即在一單晶硅芯片 上采用微電子機械加工技術（MEMS ），分別在其表面的中心和邊緣 作成兩個形狀、大小完全一致的 H形狀的諧振梁（H型狀諧振器有 兩個振梁），且處于微型真空腔中，使其即不與充灌液接觸，又確保 振動時不受空氣阻尼的影響。2、諧振梁振動原理 硅諧振梁處于由永久磁鐵提供的磁場中， 與變壓器、放大器等組成一正反饋回路，讓諧振梁在回路中產生振蕩。3、受力情況當單晶硅片的上下表面受到壓力并形成壓力差時 將產生形變，中心處受至壓縮力，邊緣處受到張力，

20、因而兩個形狀振 梁分別感受不同應變作用，其結果是中心諧振梁受壓縮力而頻減少， 邊側諧振梁因受張力而頻率之差對應不同的壓力信號。原理圖如下：電子式轉換部分金個膜片或單鬲硅片式 壓力或婪壓T疑率變牝俺油等卜 羅斯蒙特的3051C壓力變送器為壓力測量技術創建了一個新的標 準，其工作原理如下：工作時，高、低壓側的隔離膜片和灌充液將過 程壓力傳遞給灌充液，接著灌充液將壓力傳遞到傳感器中心的傳感膜 片上。傳感膜片是一個張緊的彈性元件，其位移隨所受壓而變化（對 于GP表壓變送器，大氣壓如同施加在傳感膜片的低壓側一樣）。AP 絕壓變送器，低壓側始終保持一個參考壓力。傳感膜片的最大位移量 為0.004英寸（0.

21、1毫米），且位移量與壓力成正比。兩側的電容極板 檢測傳感膜片的位置。傳感膜片和電容極板之間電容的差值被轉換為 相應的電流，電壓或數字 HART （高速可尋址遠程發送器數據公路） 輸出信號。 美國霍尼韋爾公司于1983年獨家率先向全世界推出智能化現場儀 表-ST3000測量原理如下：過程差壓（或壓力）通過隔離膜片，對入介 質傳到位于膜盒內的傳感器上，弓I起傳感器的電阻值相應的變化。 此 阻值的變化由形成于傳感器芯片上的惠斯登電橋檢出，并由A/D轉換器轉換數字信號，再送至發信部。與此同時，在此傳感器芯片上形 成的兩個輔助傳感器（溫度傳感器和靜壓傳感器）檢出表體溫度和過 程靜壓。輔助傳感器的輸出也被

22、轉換成數字信號并送至發信部。在發信部這些數字信號經微處理運算轉換成一個對應的420mADC模擬信號輸出，或數字信號輸出。ST3000系列結構原理圖如下Meter BodyElectronicsTermimlCompaTtmentPAC = Pulse Accumulator 信號發生雜DAC = Digital to Analog Converter 數字/模擬轉換黑 1151模擬電容式壓力變送器被測介質的兩種壓力通入高、低兩個壓力室，作用在 3元件（即敏 感元件）的兩側隔離膜片上，通過隔離片和元件內的填充液傳送到測 量膜片兩側。電容式壓力變送器是由測量膜片與兩側絕緣片上的電極 各組成一個電容

23、器。當兩側壓力不一致時，致使測量膜片產生位移， 其位移量和壓力差成正比，故兩側電容量就不等，通過振蕩和解調環 節，轉換成與壓力成正比的信號。電容式壓力變送器和電容式絕對壓 力變送器的工作原理和差壓變送器相同，所不同的是低壓室壓力是大 氣壓或真空。S4-271151系列電容式變送器方框圖2壓力開關原理： UE壓力開關，為純機械形變導致微動開關動作。當壓力增加時， 作用在不同的傳感壓力元器件（膜片、波紋管、活塞）產生形變，將向上移動，通過欄桿彈簧等機械結構，最終啟動最上端的微動開關， 使電信號輸出。UE壓力開關設定方式從功能原理上又分成連續位移 型和力平衡型。 UE差壓開關由2個膜盒腔組成，兩個腔

24、體分別由兩片密封膜片 和一片感差壓膜片密封。高壓和低壓分別進入差壓開關的高壓腔和低 壓腔，感受到的差壓使感壓膜片形變，通過欄桿彈簧等機械結構，最 終啟動最上端的微動開關，使電信號輸出。差壓開關的感壓元件不同 分為膜片和波紋管式，性能特點亦不同。UE差壓開關由感壓元件的組成不同，原理不同，性能也有不同。膜 片式可以做成高靜壓低差壓，而波紋管因為本身耐壓低，但卻有高精 度低死區的卓越優點，并且由于其小壓力變化大行程的特點， 亦可以 在差壓開關本體加一個顯示表的功能，提升了的性能。 德國海隆HERION壓力開關工作原理：是當系統內壓力高于或低 于額定的安全壓力時，感應器內碟片瞬時發生移動，通過連接導

25、桿推 動開關接頭接通或斷開，當壓力降至或升額定的恢復值時，碟片瞬復 位，開關自動復位，或者簡單的說是當被測壓力超過額定值時，彈性 元件的自由端產生位移，直接或經過比較后推動開關元件，改變開關 元件的通斷狀態，達到控制被測壓力的目的。壓力開關采用的彈性元 件有單圈彈簧管、膜片、膜盒及波紋管等。 YWK-50-C壓力控制器采用波紋管式傳感器。當系統壓力上升或下 降時，相應的調節彈簧和波紋鋼產生伸張或收縮位移， 通過杠桿推動 開關動作，切斷或接通控制回路。可用于氣體、蒸汽等氣體介質和液 體介質。控制器的設定值可調。常見壓力開關原理圖:壓力入口YWK-50-C壓力引AJ114«三 壓力類儀表

26、常見故障的處理思路，原因，方法。變送器類：壓力指示不正確，偏大或者偏小：原因：壓力變送器所設置的量程是否正確，零點是否漂移。壓力 變送器選型是否合適。方法：使用通訊設備與其連接，檢查量程設置，泄壓，零 點是否回零。 檢查壓力接口是否漏氣或者被堵住，過濾容器是否堵塞，導 壓管是否堵塞。方法：消漏，疏通導壓管或者過濾容器，動力裝置壓力指示 多有過濾容器，可用氣源反吹。流體介質需要低壓伴熱，冬 天伴熱是否正常，無伴熱易凍住表和導壓管。 膜盒受力是否正常。方法，檢查膜盒外觀是否有損壞，密封是否正常。壓力輸出波動信號不穩的原因有以下幾種 壓力源本身是一個不穩定的壓力，通知工藝調整工況。 儀表或壓力傳感器

27、抗干擾能力不強，檢查信號或者變送器是否接地 正常。 傳感器接線不牢，緊固接線。 傳感器故障，更換。差壓變送器常見故障 在導壓管線，閥門組回路中，當正壓測閥門或者導壓管泄露時，儀表 指示偏低；當負壓測閥門或導壓管泄露時，儀表指示偏高；平衡閥泄 漏時，儀表指示偏低；正壓測導壓管全部堵塞，負壓測通暢，儀表指 示跑零下。那么怎么現場運行中差壓變送器的工作是否正常呢？答：由于差壓變送器的故障多是零點漂移和導壓管堵塞，所以在現 場很少對刻度逐點校驗，而是檢查它的零點和變化趨勢。具體方法如 下： 零點檢查：關閉正、負壓截止閥，打開平衡閥，此時差壓變送器輸 出電流應為4mA，氣動差壓變送器輸出應為20kpa.

28、 變化趨勢查詢：零點檢查后，各閥門恢復原來的開表狀態，打開負 壓室的排污閥，這時輸出為最大，在 20mA以上。若只打開正壓室， 則輸出為最小。打開排污閥，被測介質排出很少或沒有，說明導壓管 有堵塞現象，要設法疏通。 對于測量蒸汽的差壓變送器，排污時會將冷凝液放掉，所以等導壓 管充滿冷凝液后，再投入運行。由于充滿冷凝液時間稍長，影響使用, 所以是不輕易排污的。 指示波動，檢查接線是否松動，工況是否正的波動，是否有堵塞使 介質不均勻。1線路故障當計算機顯示數值不正常時，首先要打開差壓變送器的接線盒， 檢查 線路是否虛接、短接或者斷接，可以通過測電源、量電阻、搖絕緣等 方法，進行故障的判斷和處理。2

29、采集模塊或差壓傳感器故障當線路故障排除時，就要看是不是采集模塊或差壓傳感器故障。使用萬用表檢查差壓變送器工作電源是否正常， 同時測量差壓變送器的輸 出電流值是否在4 mA20 mA(如果為輸出電壓值，測量是否在05 V)范圍內，確認輸出值是否正常。如果無輸出值，差壓變送器損壞， 需要更換差壓變變送器。如果現場測量值換算與實際經驗值相符，則 現場儀表和測點無問題，模塊損壞，需更換模塊。當現場測量值換算 與計算機顯示值相同，說明引壓管或差壓變送器有問題。3引壓管故障(1) 引壓管堵塞在實際生產使用維護中，由于排放不及時或介質臟、粘或者帶顆粒、 粉末等原因，時間久了，有的還會固化，弓I起引壓管堵塞，

30、使測量無 法正常進行。因此，為保證變送器正常運行，要定期對引壓管設法疏 通。引壓管漏氣由于差壓變送器接點、截止閥等附件比較多，導致泄漏點增多，維護 工作量增大。因此，要合理做好引壓管的防腐蝕而減少引壓管出現沙 眼；引壓管的接口處螺絲要上緊以防松動。引壓管積液由于氣體流量取壓方式不對或引壓管安裝不符合要求，常常造成引壓管內部積存液體的現象。這種現象的出現，往往會致使測量不準，如 果在變送器量程很小的情況下，甚至會造成變送器輸出的一些波動。有文獻指出引壓管的正確安裝應該是與水平不小于 1:12的斜度連續 下降，測量點與安裝點之間存在高度差，取壓點應與被測設備壁垂直。 為了使測量更準確，可以設置若干

31、測壓頭，所有測壓頭連接在一起成 為一條均壓管，再通過引壓管引出，在均壓管的最低處安置有放水閥。 另外，在現場實際生產使用過程中，還會出現引壓管伴熱、引壓管接 反等問題。4變頻干擾在現場安裝布線過程中，各種信號線綁扎在一起或走同一根多芯電 纜，信號會受到干擾，特別是信號線與動力線同走一個長的管道中干 擾尤甚。在這種情況下，差壓變送器就會出現現場不通訊，甚至誤指 示等現象。因此，在安裝的過程中就要避免類似誤操作的發生，應增 大儀表電纜與動力電纜槽架的距離。5電信號傳輸故障由于安裝、使用、維護人員的水平存在一定的差異，為了節省人力、 物力、財力或者考慮其他因素，往往把差壓變送器放置在被測設備的 附近

32、，造成電信號傳輸距離過遠，使得電信號存在干擾和衰減的現象。 因此，就需要適當地增加電纜線的截面積來解決這一問題。（四）EJA變送器 報錯代碼表:內藏指示計顯示BT200顯示原因岀錯時的工作狀態措施NONEGOODER.01CAP MODULEFAULT膜盒錯誤*1用D53參數設置，輸出信號（保持，高，低）更換墨盒*2ER.02AMP MODULEFAULT放大器錯誤用D53參數設置，輸出信號（保持，高，低更換放大器ER.03OUT OF RANGE輸入超岀膜盒測量極限輸岀上限值或者下限值檢查輸入ER.04OUT OF SP RANGE靜壓超岀規定值*3顯示當前輸出檢查靜壓ER.05OVER T

33、EMP(CAP)膜盒溫度越界顯示當前輸出熱隔離，散熱ER.06OVER TEMP(AMP)放大器溫度越界顯示當前輸出熱隔離，散熱ER.07OVER OUTPUT輸岀超岀上下限值輸岀上限值或者下限值檢查輸入或量程設定，視情況 修正ER.08OVER DISPLAY顯示值超岀上下限值顯示上限值或者下限值檢查輸入或顯示設定，視情況 修正ER.09ILLEGAL LRVLRV超出設定值立即保持錯誤發生前的輸岀檢查LRV,視需要修正ER.10ILLEGAL HRVHRV超出設定值立即保持錯誤發生前的輸岀檢查HRV,視需要修正ER.11ILLEGAL SPAN量程超過設定值立即保持錯誤發生前的輸岀檢查量程

34、，視需要修正ER.12ZERO ADJ OVER零點調整范圍過大顯示當前輸出重新調零故障糾正措施方法變送器毫安讀數為零檢驗信號端子是否接通電源檢查電源線的極性是否接反檢驗端子電壓是否處于10.5 至42.4 V de 之間檢查開放式二極管是否與測試端子交叉變送器不能用HART通訊裝置通訊檢驗輸出是否在4和20 mA之間或是否為飽和電平檢驗變送器的DC電源是否清潔（峰值與峰值之間最大AC噪音為0.2伏）檢查回路電阻，最小為 250歐姆 （電源電壓 一變送器電壓/回路電流）檢查單元地址是否正確變送器毫安讀數高或低檢驗所施加的壓力檢查4和20 mA量程點檢驗輸岀不在報警狀態檢驗是否需要4 - 20

35、mA 輸出微調變送器對所施加的壓力變化沒有響應檢查測試設備檢查引壓管線或閥組是否阻塞檢驗所施壓力是否在 4和20 mA設置點之間檢驗輸岀不在報警狀態檢驗變送器不在回路測試模式數字壓力變量讀數低或高檢查測試設備（檢驗精度）檢查引壓管線是否阻塞或濕段較低部位被灌充堵塞檢驗變送器是否正確標定檢驗測量壓力計算數字壓力變量讀數不穩定檢查測量系統確定壓力線路是否有故障設備檢驗變送器對設備的開/關不能直接做岀反應檢驗測量阻尼是否正確設置毫安讀數不穩定檢驗變送器的電源是否有足夠的電壓和電流檢查是否有外部電氣干擾檢驗變送器是否正確接地檢驗雙絞線的屏蔽是否只在一端接地壓力開關類：1故障現象：壓力開關無輸出信號原因

36、分析：(1) 微動開關損壞：更換微動開關(2) 開關設定值調得過高或過低：調整到適宜的設定值(3) 與微動開關相接的導線觸頭未連接好：重新連接使接觸良好(4) 感壓部分裝配不良，有卡滯現象：-重新裝配，使動作靈敏(5) 感壓元件損壞解決方法：更換感壓元件2故障現象：壓力開關靈敏度差原因分析(1) 裝配不良/傳動機構(頂桿或柱塞等)摩擦力過大：重新裝配，使動作靈敏(2) 微動開關接觸行程太長：合理調整微動開關的接觸行程(3) 調整螺釘，頂桿等調節不當：合理調整釘和頂桿位置(4) 安裝不當，如不平和傾斜安裝解決方法：-改為垂直或水平安裝3故障現象：壓力開關發信號過快原因分析：(1) 進油口阻尼孔大

37、：阻尼孔適當改小，或在控制管路上增設阻尼管(2) 隔離膜片碎裂：更換隔離膜片(3) 系統沖擊壓力太大：在控制管路上增設阻尼管，以減弱沖擊壓力。四典型案例 07入口壓力開關校驗。FSL07004APSLLC7004B如上圖所示，上圖PSL07004A,PSLL07004是07入口的低報警開關， 其為雙擲開關，分上下兩組，在停車氮氣循環式是低于4bar報警，正常開車是合成氣低于25bar報警，PSL07005是變送器在DCS內部 比較過的開關量，其邏輯為只要變送器不正常且有一個開關不正常， 才引起聯鎖，以前是上面的一組校準為25bar,下面的一組校準為4bar,開停車再調整線，現在統一改為，這兩個

38、開關統一的下面一組 為低報警25bar,停車期間的低報警4bar由DCS處理。 01,07表冷凝器真空指示。工業汽輪機的排氣進到凝汽器中，循環水泵不斷地將冷卻水送人凝汽器中來冷 卻蒸汽。蒸汽將它的熱量傳給冷卻水，放出大量熱量而凝結成水，同時體積急劇 縮小，壓力急劇降低，從而形成真空。在 0.1MPA的壓力下，蒸汽凝結成水時， 體積縮小1725倍，從而在凝汽器中形成極小的絕對壓力，此壓力即相當于工業 汽輪機的排氣壓力。Pt01010，PSHH0101 是 01機組表冷凝器的真空指 示，報警：0.6Bar,聯鎖0.8Bar.而PSH07023是 07機組表冷凝器的 真空指示.2013年大修，校驗壓

39、力開關PASH01011校驗的結果是開 關0.2bar就動作了，開關不是0.8bar動作嗎？其實是在開車正常期 間其指示為絕壓真空指示，負壓。而在停車期間，所校驗表是以大氣 壓為基準校驗。根據公式，絕壓二大氣壓-真空。得出這個值。所以在 以后校驗真空表時要注意。原理圖如下毛對壓力、xn/s.克空度之同的相苴關系如圏2 1供示*0注釋：絕對真空下的壓力稱作絕對零壓，以絕對零壓為基準的叫 做絕對壓力表壓是以大氣壓為基準的壓力， 它和絕對壓力剛好相差 一個大氣壓（0.1mpa）如果被測流體的壓力低于大氣壓，則壓力 表測出的壓力為負壓。其值稱為真空度。 合成油站部分UE差壓開關耐壓問題合成油站部分差壓

40、開關選型不對，耐壓等級不符合新近工況。 參考數據如下：儀表位號儀表型號官方允許最大工作壓力現場壓力表指示備注PDAH09028UE HIZK-559225PSI (15.5Bar)18 Bar超壓PDAH07048UE HIZK-559225PSI10 Bar正常PDAH01024UE HIZK-559225PSI19 Bar超壓PDAH07081UE HIZK-147180PSI (12.4Bar)11 Bar接近超壓PDAH07083UE HIZK-S147B300PSI (20.7Bar)11 Bar超壓其中PDAH0902曾因開關底部被擊穿漏油而更換，判斷因超出工 作壓力引起，建議更換

41、耐壓等級更高的差壓開關或者改為變送器。 PASLL07098 DCS安全柵接線松動。PASLL07057和 PASLL07098都是密封油入口壓力，PASL07057是 07 啟 動許可，而PASLL07098則參與停密封油泵。都是常開觸點。工藝反 應PASLL07098突然低低報,PASLL07057低低停密封油泵，而此時 PASLL07057未出現報警，切除停泵聯鎖，現場檢查開關是否真實斷 開，檢查發現現場PASLL07098并未斷開，把去DCS的信號線短接， 依舊報警，說明去DCS或接線箱有斷開或接觸不良的地方， 檢查發現 盤后DCS安全柵處的接線端子的線松動，線鼻子已經脫落，處理后恢

42、復聯鎖，投用正常。要仔細分析問題，不要盲目處理。 壓力開關整定值校驗錯誤。1. 2013年六月 工藝反應PASLL07057A/B指示不準。現場壓力低， 但開關未報警。切除聯鎖，關閉截止閥，打開排污泄壓后，用壓力校 驗臺檢查開關整定值發現其整定值是 1bar,查詢以往記錄。其整定值 應該為2bar,重新校定整定值。投用聯鎖。2 2014 年3月，工藝反應差壓開關 PDAHH0708差壓開關在現場 壓差表差壓達到1.6Mpa,但差壓開關PDAHH0708未報警。現場開工 作票，工藝切出。檢查外觀。查詢其整定值是 1.47MPA外觀無泄漏， 用壓力校驗臺校驗，其整定值漂移至1.65mpa才動作。重

43、新標定校正。 投入。注意：校驗壓力開關要選用合適的標準壓力表，校驗數據準確，觀 察其回差值多少，要反復校驗確認。回裝注意接線正確無松動。 開關選型，回差大等注意事項：1.63QA-1L潤滑油總管壓力，4.8bar低報警，啟動輔助滑油泵。其 由于選型過大，精確度變差，動作滯后，所以在開車期間容易不閉合。2 63HQ-1液壓油低報開關，79bar啟動輔助液壓油泵，壓力開關 在用壓力校驗臺校驗回差過大，復位時間稍長。3，63FG天燃氣流量，在以前開車時候出現根部閥未打開的情況， 導致開車無指示，現在已經改為變送器。4，33SB是小透平跳車開關，原來的信號線已經老化，而其本身進 了油污，格蘭頭處的線纜

44、已經完全破損，將33SB到接線箱的信號線全部更換為耐熱的信號線，并作隔熱處理，聯校信號線正常，投用。5彈性元件不復位，工藝反應 PASL 02027報警后不復位，而其PT02027B則指示。交出泄壓檢查處理正常。 變送器顯示屏無顯示。1 2014年大修后，工藝在油洗時，發現 PT09031無指示。而其對 應的壓力開關PSL09033則指示正常。現場檢查 PT09031顯示屏無指 示，接線無松動。用萬用表檢查無24v供電。檢查接線箱內電纜也無 供電。且電纜無接地。交由計算機查找問題。發現其壓力變送器 PT09031和壓力開關PSL09033接線接反。調整后指示正常。2工藝反應二次風預熱器進口風壓

45、 PT72012無指示，檢查現場其顯 示屏無指示。檢查接線無松動，用萬用表檢查信號電壓正常，電纜無 接地。判斷可能是顯示屏壞。更換顯示部分處理正常。 量程選型不適3號爐給水泵潤滑油壓力指示 PT75116和PT75117正常工作壓力 為0.25mpa,原廠所配壓力變送器選型量程過小，當滑油泵開啟其指 示就滿量程100%壓力表使用應該為其量程的三分之一至三分之二， 時間長了相對誤差增加。現改為量程 0-0.6mpa的壓力變送器。使用 良好。而選用如果超過三分之二，則時間長了精度要下降。 過濾器堵塞。鍋爐裝置其壓力表取壓處因為其介質多有細沙顆，導壓管加裝過濾 器，如果過濾器堵塞，也會影響指示。PD

46、T71033是1號爐料層差壓。 正壓測為微負壓，其指示在2013年經常指示波動或者與PDT7103金旨 示有偏差。指示波動主要是其過濾器堵塞，導致引起氣路的不通順造 成波動，用氣源對其反吹，使其通順，另外其經常與PDT71034指示有偏差，是因為其零點易漂移。多次漂移后更換其表頭。BT200組態后投用指示正常。 eja變送器表頭代碼錯誤顯示Err1, 工藝反應FT75109指示一直沒有變化，低壓蒸汽流量，EJA110A 差壓變送器。現場檢查其表頭顯示 Er.O1,Er.O3，膜盒錯誤， 懷疑膜盒壞，通知工藝交出，辦理工作票，關閉正負壓側閥門， 打開平衡閥，表頭依然故障依舊，拆回，檢查膜盒是否正
