1、蘭州交通大學畢業設計論文膨脹土路基對路面工作性能的影響Zornberg, J.G. Fluor Centennial 副教授,土木工程署,德克薩斯大學(位于奧斯汀),美國78712 Gupta, R 研究助手,土木工程署,德克薩斯大學(位于奧斯汀),美國78712Ferreira, J.A.Z. 研究助手,土木工程署,德克薩斯大學(位于奧斯汀),美國78712關鍵詞:加固路面,膨脹土;土工織物;土工格柵;水分傳感器 摘要；在半干旱、干旱地區的德州由于膨脹土和季節變化的的原因而導致水分的波動引起路面的大體積變化。據觀察雨季的浸泡和旱季的收縮導致了路面的起伏變化。以前的德州交通部門(TxDOT)

2、的試驗指出這些循環運動導致人行道上的結構嚴重的損壞，且在在縱向上形成裂縫。從傳統意義上來說,對于相關的問題,對膨脹土通過移除或以石灰處理路基層的辦法來解決問題。運用土工合成材料,提出了將一種土工格柵、土工織物的技術應用到這項研究中,最大限度地減少的縱向裂縫的發展。具體地說,本文介紹了施工和結果監測綜合領域,包括32個試驗路段路面與各種組合加固路段。計劃包括水分傳感器領域,這個型材安裝在低于路面施工水平和垂直方向的位置。在不同的試驗路段，通過這些傳感器獲得的信息輔之測量條件是為了追蹤和評價裂縫的發展。初步測試結果表明,這個監控程序的使用可以有效地緩和膨脹土路基在柔性路面縱向裂縫和相關的體積變化對

3、路面產生的較大的影響。第 1 頁蘭州交通大學畢業設計論文1 引言基底加固系統應用于路面的目的:(1)提高路面的壽命而維持基礎基層的厚度(2)減少基層的厚度而保持路面的壽命。應用三分之一的水泥混凝土路面,即基底加固,提出了在膨脹土路基通過高度塑料路面構造來控制路面縱向裂縫(Gupta 2009, Zornberget.al 2008, Zornberg and Gupta 2009)。在旱季以前路面的縱向裂縫的發展是由于拉應力引起彎曲引起的。圖1所表示的,認為在干季時導致縱向裂縫的發展的作用機理。在其附近有降低土壤的含水量的路面肩膀(圖1a)。這導致的區域?yàn)橛壹鐓^(qū)域,而不是鄰近中央線的地區的路面

4、,在干燥的季節里那里的含水率大約仍然為常數。另一方面,在潮濕的季節,在土壤中的附近的路面水分增加(圖1b肩膀)。在他的例子里,所舉的事發生在附近的右肩區域,而不是在路面中央線附近的地區。圖1:膨脹組份人行道縱向裂紋發展的機制, 第 2 頁蘭州交通大學畢業設計論文裂縫的開展使得所在地區的水分從人行道的肩最大量的滲透進去。曾有報告指出,縱向裂縫病害容易發生在臨近結束時的天氣干燥的季節中,這是比較符合這個設想的機制。在膨脹黏土水泥混凝土路面的施工,如德州中部地區由于水分波動引起縱向裂縫的發展往往會導致不良的工作表現。這樣的環境條件通常不能夠完全評價水泥混凝土路面的設計特點,其特點在于更直接地投資于交

5、通情況而有所差異。目前的研究顯示,在德克薩斯州的這些路面上他們一直在致力于穩定膨脹土路基的加強與材料的合成。本文總結了田野調查的結果包括水分監測和調節調查,在人行道上在一定程度上研究了這些靈活的加筋土裂紋縱向開裂的機理及效果,，2 工作場測試點德克薩斯州的Farm-to-Market2號路坐落在吉姆縣即在東南部德克薩斯下面，如圖2a?？傞L(zhǎng)度是6.4公里的道路,2.4英里路段位于州際高速公路6(SH 6)西面而后4英里繼續向東,終點至362站點如圖2b。在SH6和FM362之間的這段路上建立了測試網點。公路養護和修復工程均是測試網站的一部分。在德克薩斯州的Bryan路段國家建設了一段用于監測合成

6、材料強度的車流量較少的路段。第 3 頁蘭州交通大學畢業設計論文圖2:FM2部分細節(a)距離主要城市德克薩斯FSH6至FM362的盡頭試驗程序包括加強和加固路段。加固路段利用了3個土工合成材料的其中一個類型。第一類土工格柵加筋（G1）或第二類土工加筋（G2）或土工織物（G3）。沒有加固的部分被標簽為G0。進一步的,每一個以上的部分被構造過了lime-treated及非lime-treated的基本項目。因此,構建了8個這樣的部分。為比較評價,每一組的八種不同的試驗路重復四次，因此一共有32個測試部分如圖3(4 reinforcementtypes×4×2穩定化方法）F

7、M2被重復修建。第 4 頁蘭州交通大學畢業設計論文圖3:在FM2布置測試部分3，使用水分傳感器現場監測水分遷移和縱向開裂之間的強的的聯系在文獻中并未建立。因此，這也是為了評估人行道上中心和邊緣的微收縮和腫脹的可能性而決定研究路面下的水分遷移。水分傳感器應用于該研究來推斷重力水含量，在特定位置路基利用來自于Decagon公司的ECH20傳感器，如圖4a如下。他們被附在發作的數據是使用標準堿性電池監測器測得如圖4b。圖4:使用測量?jī)x器在田野調查濕度傳感器數據的日志記錄器在柔性路面,瀝青密封層的較低的水力傳導系數(<10-9 m/s)引起的沖擊到路面表面的降水徑流進入排水溝。因此,

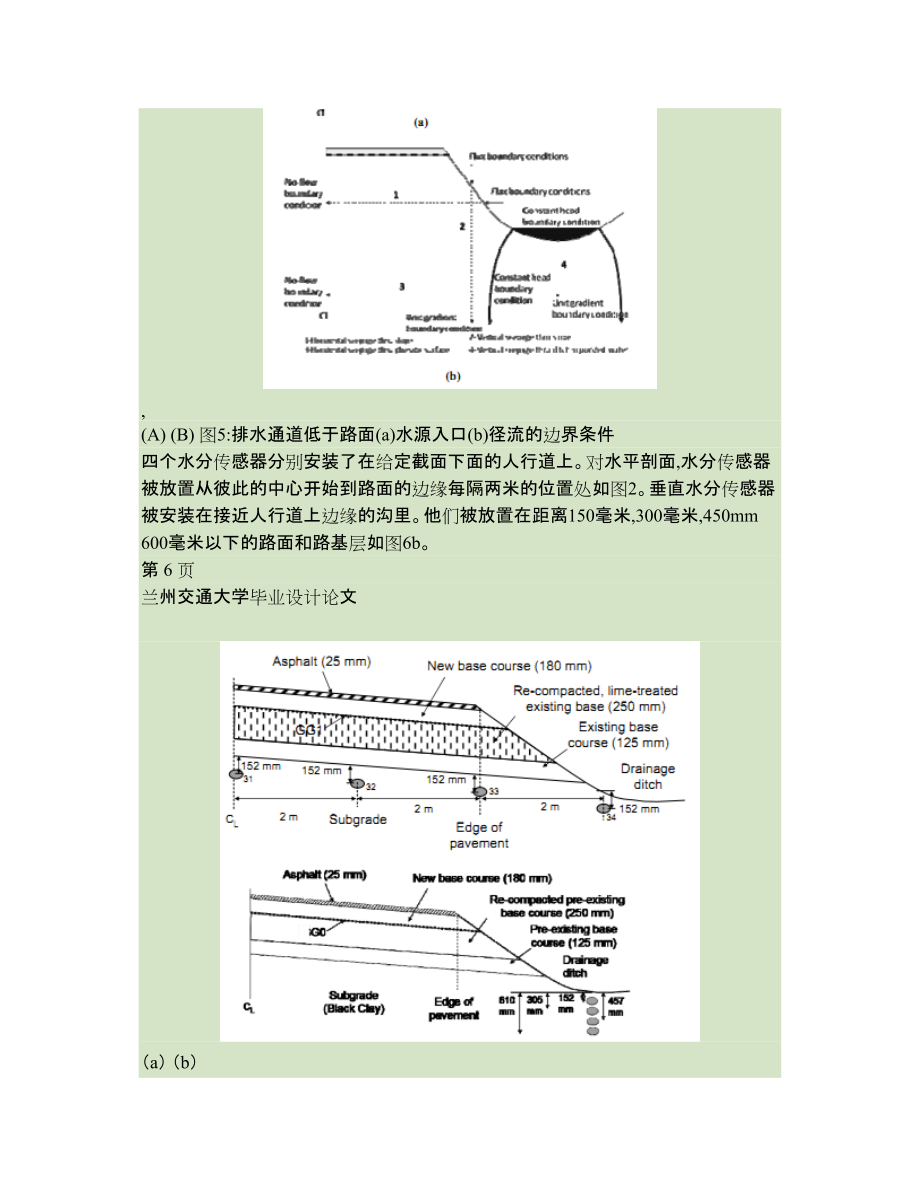

8、在本路基的研究中排水溝中被假設為主要滲透途徑。此外,次要的水源通過路面的斜坡進入路基被確定為滲流。這兩種入水的來源截面處的路面如圖5a級。上述路基中四種水分運移可能的來源設想,包括:(1)通過水平邊坡垂直滲流,(2)通過斜坡邊坡路面進入(3)通過pheratic表面橫向滲流的性能,(4)水塘的水垂直滲流進入溝里,如圖5b。因此,沿著路面所截取的部分道路其水平和垂直方向的水分截面已經被確定。此外,中線的路面假設為無流動邊界條件作為設計目的。因此,水平陣列傳感器位于 第 5 頁蘭州交通大學畢業設計論文人行道的中線處,垂直陣列傳感器置于離路面下面兩英尺的深度。,(A) (B) 圖5:排水通道低于路面

9、(a)水源入口徑流的邊界條件四個水分傳感器分別安裝了在給定截面下面的人行道上。對水平剖面,水分傳感器被放置從彼此的中心開始到路面的邊緣每隔兩米的位置處如圖2。垂直水分傳感器被安裝在接近人行道上邊緣的溝里。他們被放置在距離150毫米,300毫米,450mm 600毫米以下的路面和路基層如圖6b。第 6 頁蘭州交通大學畢業設計論文 （b）圖6:濕度傳感器 ，(a)水平剖面 (b)垂直水平排列的84號傳感器的監測結果如圖7a。2005年12月后,34號濕度傳感器有明顯的水分的波動，從16%到46%。而含水量下推斷這三傳感器的路沒有變化，并且接近30%。時間歷程等時曲線的時間歷程的繪制是基

10、于四個傳感器的測量如圖7b。這張圖表明,水分變化僅限于路面邊緣的路面,而中心路面仍然保持不變。第 7 頁蘭州交通大學畢業設計論文 (b)圖7:84號點的四個傳感器的水平水分?jǐn)?shù)據(a)時間序列等時曲線垂直陣列傳感器被安裝在排水溝184號站點處,一年之后在84號點安裝了水平陣列傳感器。在184號點的水分傳感器的時間序列如圖8。在這個位置的水分被觀察到有變化從26%到43%，表明在這個潮濕的環境的位置盛行的持續監測土壤的極限收縮值是13%。顯示了所有的傳感器的含水量隨時間變化,雖然最高的傳感器在讀 第 8 頁蘭州交通大學畢業設計論文數上有最大程度上波動。圖8.系列8字形:次為垂直方向的水

11、分?jǐn)?shù)據從四個傳感器在184站點水分監測的初步結果表明在路面下該區域的水分波動在水平方向被限制2米而在接近人行道邊緣的垂直方向?yàn)?.3米。而且,在路面施工后路面中心處的含水量仍保持在恒定的水平。由于環境負荷的影響在人行道上行外觀測量。整個過程包括是行走的測試部分的長度,緊隨其后的追蹤裂縫隨時間的發展。從重建的FM2路,進行了八個條件的調查。這些調查,分別從2006年得8月到11月間,2007年5月和11月,2008年4月到8月,和2009年的5月。從第一次調查(2006年5月)到第五調查(2007年11月)進行觀察的縱向裂紋沒有明顯的變化。這可能是由于路面時最近被建成的緣故。然而到2008念得4

12、月,縱向裂縫開始被觀測到了。最初,裂縫的發展在溝里和靠近路面邊緣的土路肩部分,然后隨著時間的推移拓寬，如圖9所示。隨著時間的推移,觀測到這些裂縫接近到了路面上。第 9 頁蘭州交通大學畢業設計論文圖9:研究基地裂縫隨時間的的變化兩種重要的觀測報告完成了。在有加固部分(有或沒有石灰處理),這些裂紋是在人行道外面,靠近外部路肩的末端,裂縫的發展遠離人行道,如圖10a。另一方面,在這兩個控制下的裂縫(如下，沒有加固、截面沒有石灰處理)開始將從路肩向路面發展如圖10b。裂縫發展的數量在路面控制截面的發生率最高。因此,一個關于控制和加固的明顯的區分被顯現。但是,自從建筑的路面受到一些水分循環后所有的加固路

13、段似乎表現得更好。圖10 裂縫類型的不同,（a)加固部分未加固部分第 10 頁蘭州交通大學畢業設計論文5，結論實地考察評價膨脹粘土的路面構造表明：依據調察水分波動在干旱和潮濕季節是存在的。水分傳感器顯示了一組接近人行道邊緣的水分波動的數據。這些水分波動的主要原因是由于膨脹粘土縱向裂縫的發展。人行道縱向裂縫發展三年后開始通車。再進一步,加固和不加固下的裂縫開展是不同的。加固路面能夠有效的減緩縱向裂縫的發展。利用土工格柵加固能有效處理加固區域外的縱向裂縫的發展。 參考文獻Gupta, R., (2009),對柔性路面產生較大的影響一項研究,增哲學博士學位。論文提交到德克薩斯大學(位于奧斯汀)Austin, 317pp。Gupta, R., McCartney J.S.,Nogueira, C.L. and Zornberg, J.G.,(2008),“水分運移在土工格柵加筋膨脹地基加固，”Geoamericas 2008, Cancun, Mexico。Zornberg, J.G., Prozzi, J.A., Gupta, R., Luo, R., McCartney, J.S.,Ferreira, J.Z.
