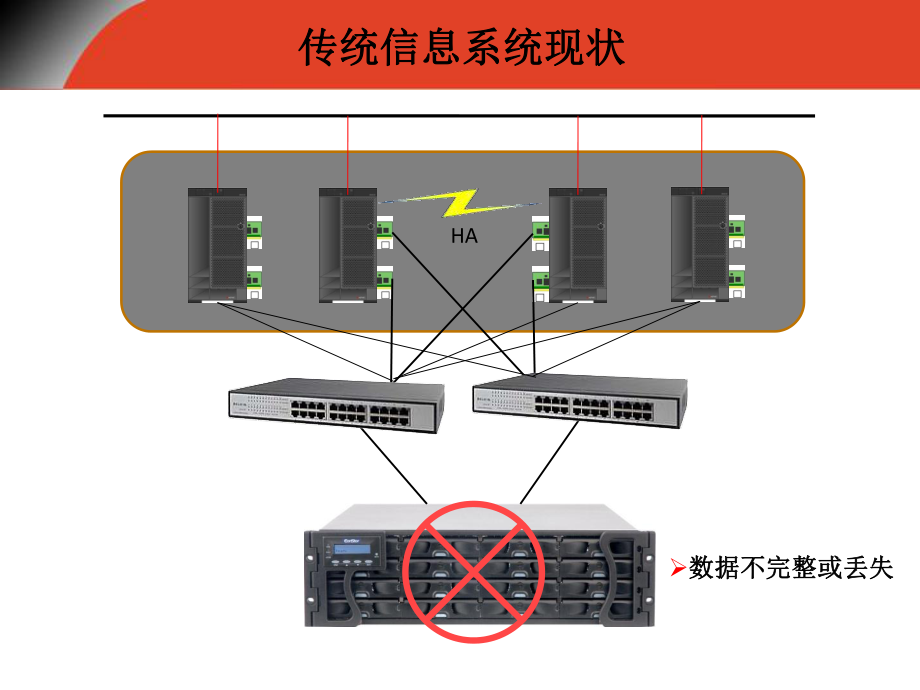

1、2015容錯存儲市場背景容錯存儲市場背景 信息系統已成為大多數企業的業務支持系統，其可靠 性與可用性已成為決定企業持續服務能力的重要因素 主機、網絡的高可用相對成熟，存儲系統的高可靠和主機、網絡的高可用相對成熟，存儲系統的高可靠和 高可用實現困擾廠商和用戶高可用實現困擾廠商和用戶HA傳統信息系統現狀傳統信息系統現狀 數據不完整或丟失數據不完整或丟失傳統信息系統現狀傳統信息系統現狀集群、冗余SAN網絡、RAID 、備份業務中斷業務中斷修復盤陣修復盤陣需從備份中恢復數據需從備份中恢復數據管理異管理異廠存儲廠存儲系統的復雜度系統的復雜度企業內部存在著各式各樣不同的儲存設備，IT 人員需要多少時間學習

2、管理與應付？信息孤島信息孤島如何建置經濟可靠的異地備援如何建置經濟可靠的異地備援如何建置經濟可靠的異地備援如何建置經濟可靠的異地備援隨著公司規模的擴增與數據規模逐漸龐大，讓商業持續營運不中斷的異地備援方案亦顯重要，該如何建置經濟可靠的機制與方案？SMA容錯存儲系統容錯存儲系統u存儲異構整合存儲異構整合u無任何單點故障無任何單點故障u業務層完全透明業務層完全透明u無縫遷移數據無縫遷移數據u秒級切換、接管及恢復自動化秒級切換、接管及恢復自動化,無需人為干預無需人為干預u一次投入長久受益一次投入長久受益SMA容錯系統整機外觀容錯系統整機外觀控制器引擎控制器引擎-1控制器引擎控制器引擎-2容錯存儲系統

3、單引擎外觀容錯存儲系統單引擎外觀 容錯存儲系統接口容錯存儲系統接口110/220 雙雙交流電源交流電源2x1Gb/秒秒以太網絡端口以太網絡端口把手把手用戶端用戶端2x8Gb/秒秒光纖通道光纖通道端口端口序列端口序列端口重置按鈕重置按鈕存儲端存儲端2x8Gb/秒秒光纖通道光纖通道端口端口SMA單控配置單控配置HBA1HBA 2FC Switch 1Engine 2Engine 1FC Switch 2單臺雙引擎單臺雙引擎SMA配置配置u適用于適用于20臺左右服務器的中小型數據中心臺左右服務器的中小型數據中心u適用于有適用于有40臺以上服務器的大中型數據中心臺以上服務器的大中型數據中心雙臺雙引擎雙

4、臺雙引擎SMA配置配置SMA異地數據級容災異地數據級容災HASMA簡易工作原理簡易工作原理瞬時故障轉移瞬時故障轉移 主要主要 LUN LUN鏡像復制鏡像復制 LUN工作站執行工作站執行 訪讀作業訪讀作業1存儲系統故障存儲系統故障2訪讀作業執行如常完訪讀作業執行如常完全不受影響全不受影響4 HA 設備從復設備從復制制 LUN 取得取得所需數據所需數據3作業作業無間斷無間斷 主要主要 LUN鏡像復制鏡像復制 LUN增進效能增進效能復制復制存寫存寫 + +交替的交替的訪讀作業訪讀作業高效能高效能SMA高效能高效能 + 瞬時故障轉移瞬時故障轉移SMA HA Appliance 硬件設備硬件設備功能亮點

5、HA 高可用數據訪問，牢不可破 用戶端無需安裝任何驅動程序存儲端不做簽名具備高度可擴縮性解決方案效益保證無間斷數據訪問24x7x365 數據保護易于安裝、管理、運作高性價比SMA獨特的產品架構獨特的產品架構專為實現高可用量身定制的硬件設備硬件數據鏡像復制10 秒內完成開機對用戶和存儲完全透明化模塊化結構設計集中管理簡化安裝滿足企業需求的功能集群運作，提高效能完全冗余，可熱插拔避免因單點故障造成停機SMA解決方案重要效益解決方案重要效益持續的數據保護持續的數據保護無間斷的數據訪問無間斷的數據訪問單點故障不需停機單點故障不需停機實時故障轉移和故障恢復實時故障轉移和故障恢復提升整體系統效能提升整體系

6、統效能 (20%-60%)優化的模塊化系統管理優化的模塊化系統管理支持不停機在線維修支持不停機在線維修保養維修時間更具彈性保養維修時間更具彈性SMA容錯存儲特點容錯存儲特點SMA容錯存容錯存儲系統特點儲系統特點與現有IT環境無縫集成快速數據同步和故障切換高效靈活的數據存儲架構 彈性的容量管理與強大的擴展能力與HA系統的完美融合豐富的數據保護功能高效靈活的存儲架構高效靈活的存儲架構 SMA容錯存儲系統采用全冗余的存儲架構，無任何單點故障，任何的單點故障都能實現故障的自動切換和恢復。 SMA采用端到端的8Gb FC連通能力，自動生成兩份在線數據。在設計上采用FC主機通道的設計便于客戶按照業務類型實

7、現SAN分層SMA容錯存儲特點容錯存儲特點快速數據同步和故障切換快速數據同步和故障切換 SMA容錯存儲系統采用獨立的數據管理架構，數據同步、路徑切換、數據恢復過程由專用的系統管理，幾乎不消耗任何應用主機資源。基于高速SAN網絡的數據復制，使用得數據同步和恢復的效率也大大提升，數秒內即可實現故障切換。SMA容錯存儲特點容錯存儲特點與與HA系統的完美融合系統的完美融合 SMA容錯存儲系統提供透明冗余存儲，不僅可提供給普通應用服務器使用，更能結合雙機系統，從應用到存儲實現完美的容錯保護，從而實現最高等級的數據可用性與業務持續性。SMA容錯存儲特點容錯存儲特點與現有與現有IT環境無縫集成環境無縫集成

8、SMA容錯存儲系統可動態融入FC SAN網絡，為SAN中任意主機透明提供容錯存儲，對于用戶已有的存儲設備， SMA可將其配置為數據存儲模塊，通過Transparent透明卷遷移功能實現在線數據接管，無需對原存儲遷移數據，重新配置RAID并恢復數據。SMA容錯存儲特點容錯存儲特點彈性的容量管理與強大的擴展能力彈性的容量管理與強大的擴展能力 SMA容錯存儲系統解決方案具有獨特的自動精簡配置技術，可實現容量超額分配與動態占用，簡化存儲管理，提升存儲資源利用率；具有很大的靈活性。SMA容錯存儲特點容錯存儲特點豐富的數據保護功能豐富的數據保護功能 SMA容錯存儲系統解決這群支持快照，卷拷貝，遠程復制等數

9、據保護技術，可輕松實現數據備份及數據容災。SMA容錯存儲特點容錯存儲特點SMA容錯存儲系統容錯存儲系統 VS 雙機雙柜雙機雙柜 項目項目容錯存儲系統容錯存儲系統雙機雙柜雙機雙柜備注備注架構架構 基于存儲，硬件實現基于主機實現，軟件實現可靠性性能是否需要特定是否需要特定的卷管理軟件的卷管理軟件否，任意卷管理系統是，特定的卷管理系統成本高昂數據遷移的風險數據同步實現數據同步實現存儲間復制主機卷鏡像占用主機資源跨平臺支持跨平臺支持是，與前端平臺無關，是，不同平臺部署不同版本的卷管理軟件成本復雜度部署和管理部署和管理部署簡單專業性較強，部署和維護復雜 成本成本與平臺無關，與主機數無關，與CPU無關，與

10、虛擬機數量無關，一次性投入平臺，主機數均影響報價，擴容時成本同步增加管理成本較高更開放，更好的兼容性，All in one的報價模式SMA容錯存儲系統目標市場容錯存儲系統目標市場SMA容錯存儲系統適用于對數據可靠性和業務連續性要求較強的容錯存儲系統適用于對數據可靠性和業務連續性要求較強的IT應用應用u傳統傳統HA共享盤陣共享盤陣u構建全新的冗余架構構建全新的冗余架構主機備機ClusterSAN交換機SAN交換機同步SMAIBM V7000l背景 某制造業客戶ERP系統，典型的共享存儲雙機系統，系統上線1年內，原有存儲系統發生數次故障，導致ERP系統宕機，并丟失部分數據，客戶不得不通過備份系統恢

11、復數據，并等待存儲修復再恢復業務SMA應用場景一應用場景一 傳統傳統HA架構架構 l解決方案將現有存儲升級成容錯存儲架構，實現存儲的冗余配置，確保即使在單點存儲完全故障的情況下，業務系統依然能持續訪問數據存儲系統。l解決方案優勢旁路接入方式，對現有架構無影響透明卷封裝，無需數據遷移數據冗余，存儲容錯前端主機增加時，存儲架構無需調整SMA應用場景二應用場景二 構建全新容錯存儲構建全新容錯存儲主機備機HASAN交換機SAN交換機同步SMA l背景南方某市醫院新建HIS系統，作為該市新建的大型綜合型三甲醫院，每天的就診人數高達幾千人次，要求HIS系統必須724小時不間斷運行。l解決方案為客戶構建端到端的冗余系統，存儲冗余通過容錯存儲系統實現l解決方案優勢整個系統無任何單點故障，可靠性極高數據冗余，存儲容錯數據同步過程不占用主機資源存儲設備具備自動精簡配置和動態擴容功能，具有很強的靈
