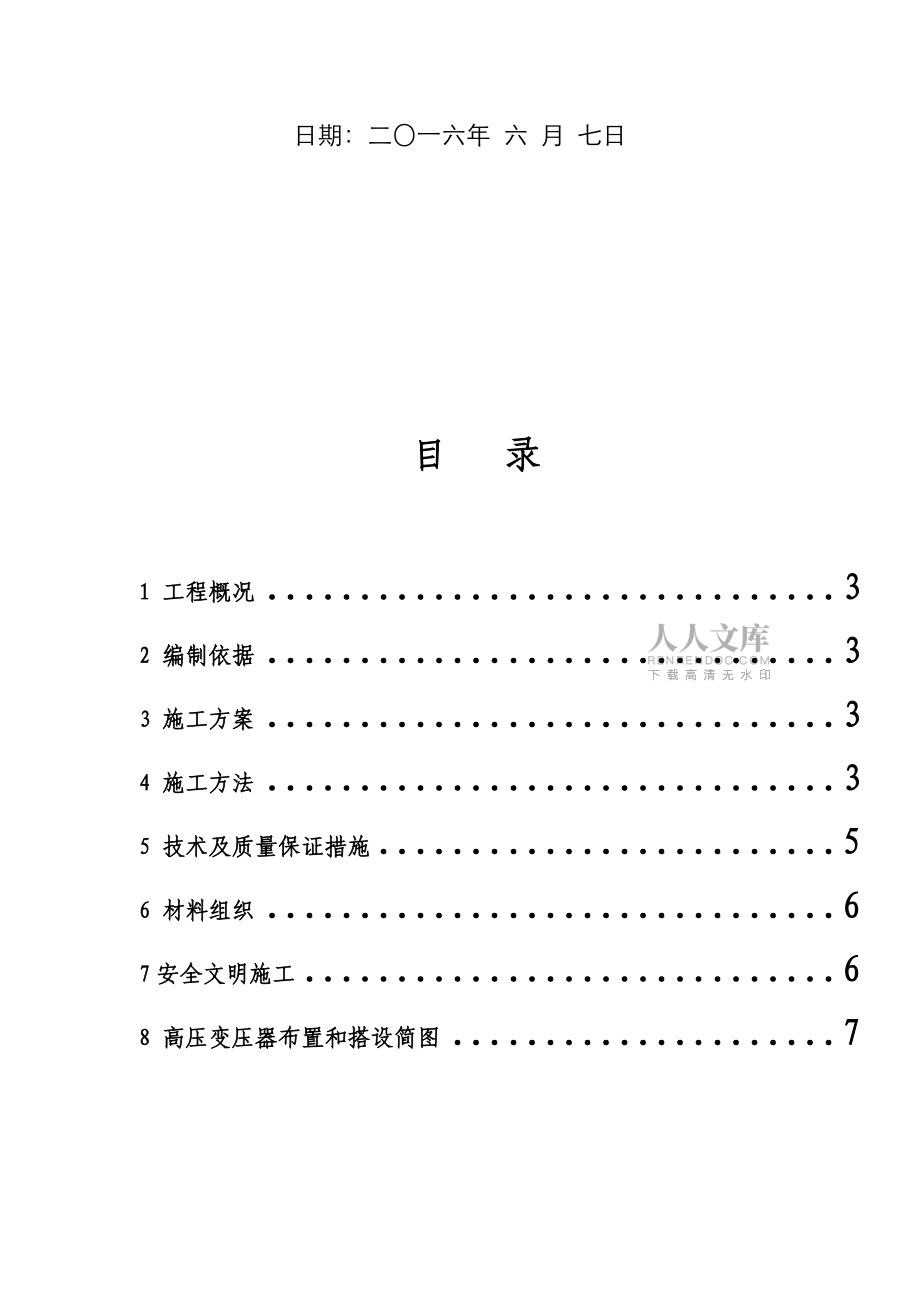

1、施工現場變壓器防護要求與做法XXX·馨苑XXXXXXXXXX有限公司日期：二一六年 六 月 七日目 錄1 工程概況32 編制依據33 施工方案34 施工方法35 技術及質量保證措施56 材料組織67安全文明施工68 高壓變壓器布置和搭設簡圖71 工程概況萬眾如意苑高檔住宅工程，坐落在河南省鄭東新區， 路與XXXX路西北角。施工現場布置1臺高壓變壓器，設置在河濱路西側。為了保證在工程施工過程中用電安全，故在變壓器四周設置防護棚。2 編制依據1）施工現場臨時用電安全技術規范（JGJ46-2005）2）建筑施工安全檢查標準（JGJ59-99）3）工程建設標準強制性條文20022194）國家

2、相關規范規定。5）施工現場的實際情況及周圍環境;6）我公司建立的質量、環境、職業健康安全管理體系。3 施工方案根據現場實際情況，防護棚用干燥的杉木桿、10X100木板條和50X100木方搭設防護架，采用的杉木桿其中立桿小頭直徑不小于70mm，大頭直徑不大于180mm；橫桿小頭直徑不得小于70mm。杉木桿不得腐朽，表面不見蟲眼，杉木桿底部埋入土中；上部采用纜風繩拉接在防護棚外的固定物體上，頂棚采用50X100木方和木板。綁扎鐵絲用8#腳手專用鐵絲，鍍鋅鐵絲使用時不允許用火燒，次品和銹蝕嚴重的鍍鋅鐵絲不得使用。4 施工方法1）防護棚四周周邊的豎向杉木桿處地面挖300*300*mm深度600mm的坑

3、采用C15混凝土澆筑，立桿與變壓器的間距大于800mm；防護棚內部的豎向杉木桿處地面挖200*200*mm深600mm的坑底部采用C15混凝土墊層200mm。2）防護棚外側四周采用50X100木方和10X100木板條維護，50X100木方水平放置固定在杉木桿上，間距600mm，10X100木板條豎向固定在50X100木方上，其間距為150mm 。在防護棚頂部采用50X100木方和滿鋪木板做防護，雙層防砸設置，上下層間距300mm500mm。3）防護棚剪刀撐采用杉木桿，剪刀撐每個方向均需設置，四周周邊的剪刀撐設置在防護棚的內側。4）在防護棚四角的中部均設置纜風繩，纜風繩采用6mm鋼絲繩。5）防護

4、棚水平方向用杉木桿設置水平桿，間距1800mm。6）防護棚在底部留設門洞，門洞寬0.8m，高2m，平時用50X100木方和10X100木板條做門封閉，僅供設備檢修、維護人員進出使用。7）防護棚頂?shù)慕遣吭O置警示燈，防止夜間作業或其它物碰上。5 技術及質量保證措施1）防護棚立桿埋入的深度深度600mm，除防護棚周邊的坑外其余所挖的坑回填時必須進行夯實。2）防護棚立桿搭接接頭錯開不小于1m，搭接長度不小于800mm，綁扎不少于3道。3）防護棚立桿間距為1.2米，立桿底距地面20cm處搭設一道水平桿，以上水平桿間距1800mm。4）相鄰兩根水平桿搭接部位錯開不少于800mm，搭接長度不小于700mm，

5、綁扎不少于3道。5）剪刀撐兩個方向均需設置，剪刀撐與豎向和水平向杉木桿相交處均綁扎牢固。7）剪刀撐與水平桿的夾角不大于60度。8）防護棚高于電線桿或電線1.5m。9）防護棚底部所設置門洞兩側各加設一道立桿，頂部加設一道水平桿，并加設斜撐。10）防護棚頂部所鋪設50X100木方和木板必須結合緊密、牢固。6 材料組織在工作開始前完成準備工作，在工作正式開始的當天基本完成防護棚搭設工作。計劃使用材料如下：杉木竿：約*米10mm厚木板：約*平米50X100方木條：約*米8#鐵絲：*米7 安全文明施工1）變壓器必須停電后方可進行防護棚搭設工作。2）搭設人員必須身體健康，經過培訓考核合格后方可持證上崗。3）搭設人員不得在酒后或服用其它不宜進行高空作業的藥物后上崗。4）搭設人員必須戴安全帽、系安全帶、穿防滑鞋。5）當有六級以上大風和下雨等天氣時，不得進行防護棚的搭設工作。6）六級以上大風與大雨以
