3、產品分類介紹深圳聯創宏聲電子有限公司Shenzhen Lianchuang Hongsheng Electronics Co.，Ltd2021-12-54驅動方式作用原理電磁式由聲源信號磁化了的振動部分與磁體的磁性相互吸引排斥，產生驅動力，在這個力的作用下振動板振動而發出聲。電動式利用載流導體（由音頻電流饋電的音圈）在永久磁體的磁場之間的相互作用，使音圈振動而帶動振膜振動。其能量變換方式是電能機械能聲能。靜電式把導電振膜與固定電極按相反極性配置，形成一電容，將電信號加于此電容的兩極，極間電場變化產生吸引力，使振膜振支發聲。壓電式把壓電組件置于電場中會發生位移（變形），利用這種原理制成的揚聲器叫

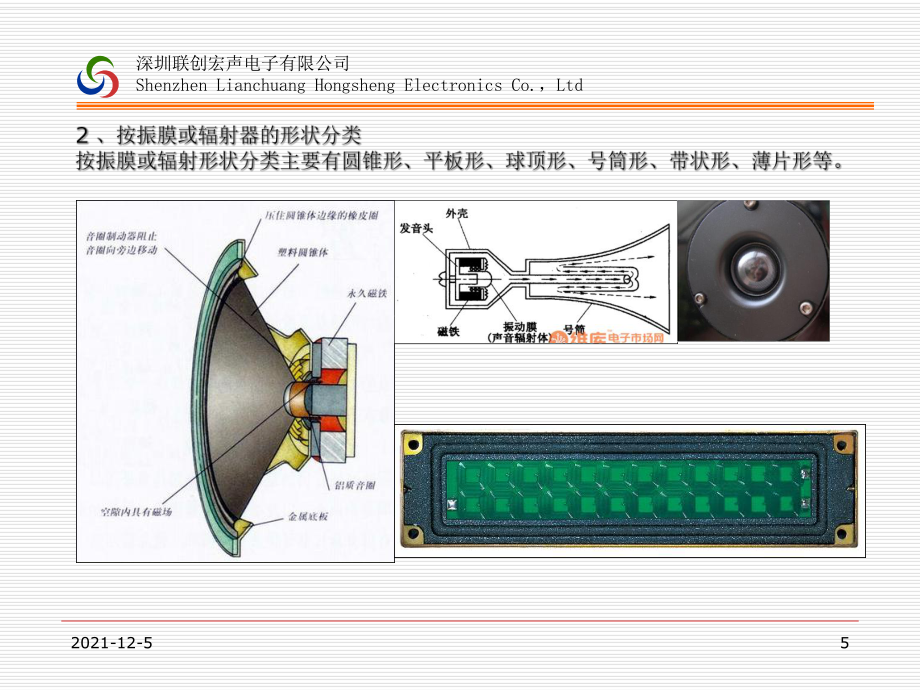

4、壓電揚聲器。深圳聯創宏聲電子有限公司Shenzhen Lianchuang Hongsheng Electronics Co.，Ltd2021-12-55深圳聯創宏聲電子有限公司Shenzhen Lianchuang Hongsheng Electronics Co.，Ltd2021-12-56深圳聯創宏聲電子有限公司Shenzhen Lianchuang Hongsheng Electronics Co.，Ltd2021-12-57深圳聯創宏聲電子有限公司Shenzhen Lianchuang Hongsheng Electronics Co.，Ltd2021-12-58深圳聯創宏聲電子有限

5、公司Shenzhen Lianchuang Hongsheng Electronics Co.，Ltd2021-12-59深圳聯創宏聲電子有限公司Shenzhen Lianchuang Hongsheng Electronics Co.，Ltd2021-12-510o電動式揚聲器工作原理：當垂直于磁場的導體有電流的話，導體就會在垂直于磁場及電流的方向上受到力作用，這個力的方向可用佛來明左手定則判定（見圖1）。有了這些知識，對電動型揚聲器的工作原理就能容易描述，在揚聲器的磁氣回路的間隙有一個各處同性的環狀磁場，線圈的卷巾就位于這個間隙內，當外界的信號電流發生改變時，根據佛來明左手定則，線圈就會隨

6、著電流的大小和方向受力運動，推動與音圈連在一起的鼓紙向外輻射聲音。（見圖2）。第二章第二章 基本工作原理基本工作原理深圳聯創宏聲電子有限公司Shenzhen Lianchuang Hongsheng Electronics Co.，Ltd2021-12-511電動式揚聲器結構圖深圳聯創宏聲電子有限公司Shenzhen Lianchuang Hongsheng Electronics Co.，Ltd2021-12-512o揚聲器測量條件： A.標準大氣條件B.測量信號C.聲學環境D.揚聲器與傳聲器的測量位置E.測量裝置F.測量標準障板與安裝G.預負荷處理 測量條件：參照測量條件：參照GB/T 9

7、396-1996416。第三章第三章 電聲測量分析電聲測量分析深圳聯創宏聲電子有限公司Shenzhen Lianchuang Hongsheng Electronics Co.，Ltd2021-12-513消聲室消聲室深圳聯創宏聲電子有限公司Shenzhen Lianchuang Hongsheng Electronics Co.，Ltd2021-12-514消聲室測試鑒定報告消聲室測試鑒定報告深圳聯創宏聲電子有限公司Shenzhen Lianchuang Hongsheng Electronics Co.，Ltd2021-12-515B&K聲學測試系統陽光電聲測試系統NTI聲學測試系

8、統測試儀器測試儀器深圳聯創宏聲電子有限公司Shenzhen Lianchuang Hongsheng Electronics Co.，Ltd2021-12-516FO測試儀音頻掃描儀極性測試儀測試儀器測試儀器深圳聯創宏聲電子有限公司Shenzhen Lianchuang Hongsheng Electronics Co.，Ltd2021-12-517o揚聲器的主要特性解釋與測試方法： 1 1、阻抗（、阻抗（ImpedanceImpedance）揚聲器單元的阻抗包括直流阻抗（DCR/Re）和交流阻抗（ACR）a指直流阻抗：即DCR（Re），不受頻率的影響（靜態）。亦即音圈線的阻抗。它在阻抗特性上

9、表現為一條直線。b交流阻抗：即ACR，是指經過頻率測定之公稱阻抗或叫額定阻抗（動態）。測量方法：參照測量方法：參照GB/T 9396-199618.2.2阻抗曲線測量方法。阻抗曲線測量方法。深圳聯創宏聲電子有限公司Shenzhen Lianchuang Hongsheng Electronics Co.，Ltd2021-12-5182最低共振周波數或諧振頻率（最低共振周波數或諧振頻率（FO）是指揚聲器從低音域開始振動時，振動板最強烈振動所在點對應的頻率，在測量揚聲器單元阻抗特性時，阻抗曲線上阻抗值第一次達到最大值時（即Zmax）所對應的頻率稱為該揚聲器單元的諧振頻率或共振頻率，簡稱FO 。共振

10、：共振：即策動力的頻率與振動物體的固有頻率相等時,振動物體的振幅最大，此種現象稱為共振。測量方法：參照測量方法：參照GB/T 9396-199621.2.2共振頻率測量方法。共振頻率測量方法。深圳聯創宏聲電子有限公司Shenzhen Lianchuang Hongsheng Electronics Co.，Ltd2021-12-5193出力音壓（出力音壓（SPL）英文：Output Sound Pressure Level是指輸出音壓基準，又叫效率或靈敏度或聲壓級。中國國家標準（GB/T 9396-1996）規定揚聲器的出力音壓是指在指定的頻帶或功率上，饋給揚聲器1W的輸入功率，在參考軸上距離

11、參考點1m處的聲壓極的平均值，通常取頻率特性曲線上的4個點的平均值，用dB表示。測量方法：參照測量方法：參照GB/T 9396-199622.3.2指定頻帶內的特性靈敏度測量方法。指定頻帶內的特性靈敏度測量方法。原則： 要求曲線平坦，低頻、 高頻均不可過高或者過低。深圳聯創宏聲電子有限公司Shenzhen Lianchuang Hongsheng Electronics Co.，Ltd2021-12-5204。實效周波數帶域（。實效周波數帶域（Efective Frequency Band）實效周波數帶域又叫實效頻寬或有效頻寬，就是頻率響應的有效范圍，通常是從低音諧振Fo到高音域的有效部分。按

12、照中國國家標準（GB/T 9396-1996）規定，從Fo到中頻段，平均聲壓級向高頻段延伸并下降10dB處的頻率止，這個頻率定義為揚聲器的有效重放頻率范圍。通常簡稱重放頻率范圍。測量方法：參照測量方法：參照GB/T 9396-199623.2.2有效頻率范圍測量方法。有效頻率范圍測量方法。深圳聯創宏聲電子有限公司Shenzhen Lianchuang Hongsheng Electronics Co.，Ltd2021-12-5215額定功率與最大功率額定功率與最大功率英文：Peted Power Input Max Power Input A 、定格入力亦稱標準額定輸入功率，就是指揚聲器的額定

13、承受標準功率，是指揚聲器能保證長時間連續工作而不產生明顯失真的輸入平均功率，又稱額定功率。揚聲器工作于額定功率時，音圈不會產生過熱及機械振動過載現象，發出聲音沒有明顯失真，在實際音樂信號中，峰值脈沖功率會超出額定功率很多倍（310倍），由于脈沖持續時間很短，不會損壞揚聲器，但要得到好的音質，必須使這些峰值脈沖不出現失真，因此揚聲器必須留有充分的功率余量。在畸變試驗和連續負載試驗中，都有依擬此項額定輸入功率為基準來進行了。對應解釋：參照GB/T 9396-199619.3額定正弦電壓。深圳聯創宏聲電子有限公司Shenzhen Lianchuang Hongsheng Electronics Co

14、.，Ltd2021-12-5225額定功率與最大功率額定功率與最大功率B 、最大輸入功率是指喇叭所能承受的最大功率，一個揚聲器在某一瞬間所能承受的最大功率，一個揚聲器在某一瞬間所能承受的峰值功率，稱為最大功率或峰值功率。亦即突然輸入時間極短（一般為幾個周波）的正弦波信號而不損壞揚聲器的最大輸入電功率。一般揚聲器能承受的最大輸入功率約為標稱功率的1.54倍。要獲得好的音質，輸入給揚聲器的平均電功率應小于揚音器的標稱功率。物理公式：P=UI=U2/R 測量方法：參照GB/T 9396-199619.4.2輸入電壓測量方法。深圳聯創宏聲電子有限公司Shenzhen Lianchuang Hongsh

15、eng Electronics Co.，Ltd2021-12-5236失真（失真（Distortion）亦稱高調波歪率。從揚聲器輻射出去的聲音，理應只有所加信號的重現，但實際上輻射出來的聲音中除基頻信號聲外，還有其它頻率的聲音出現，使聲音聽起來有異常的感覺，這種現象叫失真。失真率一定要定量的音壓輸出作比較才能正確，但則以不超過5%為準。失真率=多余成分/純音100%。失真主要起因于驅動力（磁束分布不平的電流變形，輸入超過額定輸入功率）、支持部分（彈波與振動板的凸緣部分）、振動板活塞運動與分割運動等三個重要原因。失真包括：1非線性失真，非線性失真又包括諧波失真互調失真。2瞬間失真。深圳聯創宏聲電

16、子有限公司Shenzhen Lianchuang Hongsheng Electronics Co.，Ltd2021-12-5246失真失真（Distortion）a.諧 波 失真：一般由揚聲器磁場不均勻及振動板系統的非線性畸變引起。通常在低頻時產生，因為低頻時振幅大，音圈紙盆、彈波等容易產生非直線性畸變。深圳聯創宏聲電子有限公司Shenzhen Lianchuang Hongsheng Electronics Co.，Ltd2021-12-5256失真（失真（Distortion）b 、互調失真：是兩種不同頻率的信號，同時加入到揚聲器上時，互相調制而引起的，互調失真會造成音調上的失真，當互調

17、失真較大時，會使合唱拍手等重放音質顯著變壞。當揚聲器同時重放使音圈作大振幅振動的低頻信號F1和音圈作小振幅振動的高頻信號Fh時，重放聲中除了有F1、Fh及其諧波成分外，還會出現（nF1+Fh）的新的頻率成分，其中n=1，2，3，這種失真稱為互調失真。C 、瞬態失真：這是由于揚聲器的振動系統跟不上快速度變化的電信號而引起的輸出波形失真。 這種失真與頻率響應曲線的平滑程度有關。在振動板的每個共振點（相當于頻響曲線的峰谷處），這種失真更為嚴重。測量方法：參照GB/T 9396-199626.2.2總諧波測量方法。深圳聯創宏聲電子有限公司Shenzhen Lianchuang Hongsheng El

18、ectronics Co.，Ltd2021-12-5261、筆記本揚聲器定義：為實現筆記本電腦娛樂影音功能,根據筆記本電腦自身結構、特殊性能量身定做的一種揚聲器。第四章第四章 筆記本揚聲器簡介筆記本揚聲器簡介深圳聯創宏聲電子有限公司Shenzhen Lianchuang Hongsheng Electronics Co.，Ltd2021-12-5272 2、筆記本揚聲器特點、筆記本揚聲器特點深圳聯創宏聲電子有限公司Shenzhen Lianchuang Hongsheng Electronics Co.，Ltd2021-12-528第五章第五章 筆記本揚聲器設計重點與選用筆記本揚聲器設計重點與

19、選用深圳聯創宏聲電子有限公司Shenzhen Lianchuang Hongsheng Electronics Co.，Ltd2021-12-529深圳聯創宏聲電子有限公司Shenzhen Lianchuang Hongsheng Electronics Co.，Ltd2021-12-530形狀不規則形狀不規則第六章第六章 技術難點分析與解決技術難點分析與解決 1、結構設計與音效處理結構特點：體積小、薄、形狀不規則。性能影響：靈敏度、承受功率、低頻特性。結構影響：模具設計較復雜、生產工藝難度增加。深圳聯創宏聲電子有限公司Shenzhen Lianchuang Hongsheng Electro

20、nics Co.，Ltd2021-12-531解決方案：靈敏度：增大揚聲器的振膜振動面積，使用高性能磁鐵。承受功率：耐高溫釹鐵硼內磁式,采用磁液(MAGNETIC FLUID)改善了音圈散熱條件,增強了抗過載能力。低頻特性：為了實現更好的低頻響應，揚聲器一般都用復合邊并導相式音箱設計。結構：揚聲器無波定位設計或揚聲器支架與音箱殼一體設計壓縮整體高度。深圳聯創宏聲電子有限公司Shenzhen Lianchuang Hongsheng Electronics Co.，Ltd2021-12-532深圳聯創宏聲電子有限公司Shenzhen Lianchuang Hongsheng Electronic

21、s Co.，Ltd2021-12-5333、防震處理當筆記本電腦工作時，任何的振動對其運行速度的影響都是不容忽視的，如播放低頻節奏較快的音樂。揚聲器安裝位置盡量不要緊靠硬盤揚聲器安裝孔增加橡膠套揚聲器與筆記本緊密結合處周邊增加防震墊合理控制揚聲器Q值，防止FO共振對處理器的讀寫速度。防震墊防震墊 橡膠套橡膠套 調音布調音布 深圳聯創宏聲電子有限公司Shenzhen Lianchuang Hongsheng Electronics Co.，Ltd2021-12-534第七章第七章 新材料新技術應用新材料新技術應用振膜新材料應用：運用各類高性能復合振膜，如：PU、美國高泡、鋁、鈦、PEI、PEEK

22、、蠶絲、玻纖等；深圳聯創宏聲電子有限公司Shenzhen Lianchuang Hongsheng Electronics Co.，Ltd2021-12-5354軸織品的揚聲器振動板應用：采用2軸織品生產的傳統揚聲器振動板，因具有不易發生共振等特點而得到廣泛應用，但卻存在強度在0方向和45方向上不同的技術難題。與僅由橫線和縱線織成的普通2軸織品相比，4軸織品又添加了斜向交叉的兩條線，特點是強度更加均衡。普通的2軸織品4軸織品4軸織品采用芳綸纖維制造，作為揚聲器的振動板使用。由于強度均衡可以忠實地表現輸入信號，因此有望提高音質。振動板背面利用發泡材料等予以加強，確保了較高的內部損失和剛性。深圳聯

23、創宏聲電子有限公司Shenzhen Lianchuang Hongsheng Electronics Co.，Ltd2021-12-536采用4軸織品的揚聲器振動板-4軸織品 -2軸織品THD對比測試結果深圳聯創宏聲電子有限公司Shenzhen Lianchuang Hongsheng Electronics Co.，Ltd2021-12-537音圈新材料應用 ：用杜邦Kapton做音圈材料。音圈骨架（BOBBIN）常用杜邦Kapton和散熱性能好的鋁骨架,這種材料的導熱系數比常規材料大2倍,而且能承受更高的溫度,確保音圈在高溫時仍能正常工作。新型音圈導線采用特制的方形截面鋁合金導線,加上特別

24、配方的絕緣漆皮,使音圈既輕又密, 提高了功率容量,也提高了聲壓靈敏度。扁線音圈作為一種先進技術，最初用在低音揚聲器上，后來高音揚聲器也普遍采用，鋁線和銅線均有。扁線占空系數高，磁空隙利用率高，旨在提高靈敏度。根據測試，在同一磁路中，扁線音圈比圓線音圈可提高靈敏度約1dB. .深圳聯創宏聲電子有限公司Shenzhen Lianchuang Hongsheng Electronics Co.，Ltd2021-12-538其它新材料應用：磁路系統采用航天材料磁液，改善音圈散熱、增強了抗過載能力。磁液是用普通顯微鏡看不見的磁性粒子懸浮於一種潤滑油中，最初是在太空總署的科研中製造成功的。Ferroflu

25、idics公司成立於1968年，它從美國太空總署獲得許可，研究並開發磁液技術的市場。深圳聯創宏聲電子有限公司Shenzhen Lianchuang Hongsheng Electronics Co.，Ltd2021-12-539FINECone模擬設計運用CAD網格，元素和約束等模擬揚聲器驅動自動完成設計揚聲器的參數設計 。 通過有限元模型：1。定義幾何2。揚聲器組件定義材料特性3。電氣參數定義4。集總參數定義5。聲學參數定義6。定義的頻率范圍（S） 7。是否在實際頻率計算范圍8。計算結果顯示（后處理）深圳聯創宏聲電子有限公司Shenzhen Lianchuang Hongsheng Elec

26、tronics Co.，Ltd2021-12-540BON BASS 是一種低音加強的技術，其針對喇叭的特性，并參照生理聲音學的原理，讓聆聽者可以透過小型喇叭享受到低頻的聲音。 克服小喇叭的無法充分提供低頻響應的物理限制，并避免低頻訊號飽和所引起喇叭輸出失真 提供可調整的方式，方便應用于不同特性之喇叭系統MOBILE SURROUND o改善”串音問題”o可以從手持產品無法呈現立體聲鈴聽效果的兩個喇叭中，展現出非常逼真的立體環繞音場效果，讓聆聽者也可以在小型產品享受到Hi-Fi效果。 小尺寸產品的聆聽問題聲音從左邊喇叭傳遞出來 后，也會傳到聆聽者的 右耳，反之亦然。因此 ”串音cross-talk”現 象需要被適當消除以重 置正確的音場。深圳聯創宏聲電子有限公司Shenzhen Lianchuang
