1、1.1 技術方案1.1 工藝綜述1.1.1 壽光市 2016年社會主義核心價值觀主題景觀雕塑制作安裝工程，本項目共2 個標段，雕塑共有 1 種材質：為不銹鋼鍛造。現將雕塑施工方案說明如下。1.2 不銹鋼雕塑制作施工方案1.2.1 不銹鋼鍛造工藝： 本次招標的不銹鋼雕塑部分采用不銹鋼鍛造，外噴涂汽車漆，采用不銹鋼板方式制作，不銹 鋼板由于自身材料的原因，具有使用壽命長、維護成本低等優點，經過表面處理程序后，更加堅 固耐用。1.2.2.1 雕塑內骨架的制作 、根據雕塑模型按比例核算到所需高度，雕塑內骨架的規格采用80伽*40伽作為主框架起支撐作用。 、焊接前，除檢查切口平整度外，對管壁厚度大于或等

2、于4伽的管子，應對管端加工 V型坡口，管子坡口應按規定留有坡口間隙。所有承重骨架采用雙面滿焊，整體骨架完成后用防銹漆 滿涂三遍。1.2.2.2 主支架設計（1）主支架承受的主要載荷。1）主支架、副支架、鋁板及其他附件的重量。2）穩態風載。在選定風速下，一般考慮正面、側面、背面、等四個方面作用在雕塑身上的 各方向風力。為提高結構的安全性，對統計出的實際重量、風速還得加一個放大系樓再用于主、 副支架的設計。放大系數的大小每座雕塑都不盡相同，因各地的風速、溫差、雕塑自身結構物點 等有所不同，前兩者要從當?shù)囟嗄陙淼慕y(tǒng)計數據選定：后者則要從雕塑身高度與底面直徑之比值 來考慮：風載大小可根據選定風速進行計

3、算，再用模型風洞試驗測點數據驗證后確定。（2）雕塑主支架的外形及尺寸主支架的外廓形狀和尺寸的設計，用 1：5中樣模型來測取，從底平面開始，取垂直 Z 軸的橫 截面與雕塑外廓交線的一線點，量取其平面坐標值。取點數的多少，應以能準確繪制出此截面上 一整圈外廓形狀的曲線為準。測得各點的坐標值乘 5以后就得到了 1：1 足尺像的平面坐標值。各 橫截面之間在Z軸上的間距為0.5 （1:1值），逐層向上測量，就得到了整座雕塑外形的空間坐標。 再使主支架外形與雕塑外形相似，留出兩者間 0.51.0m 的間隙，這樣就確定了主支架的外形和尺 寸后。（3）主支架的形式 型鋼焊接主架：利用槽鋼、角鋼等型材，焊接連成

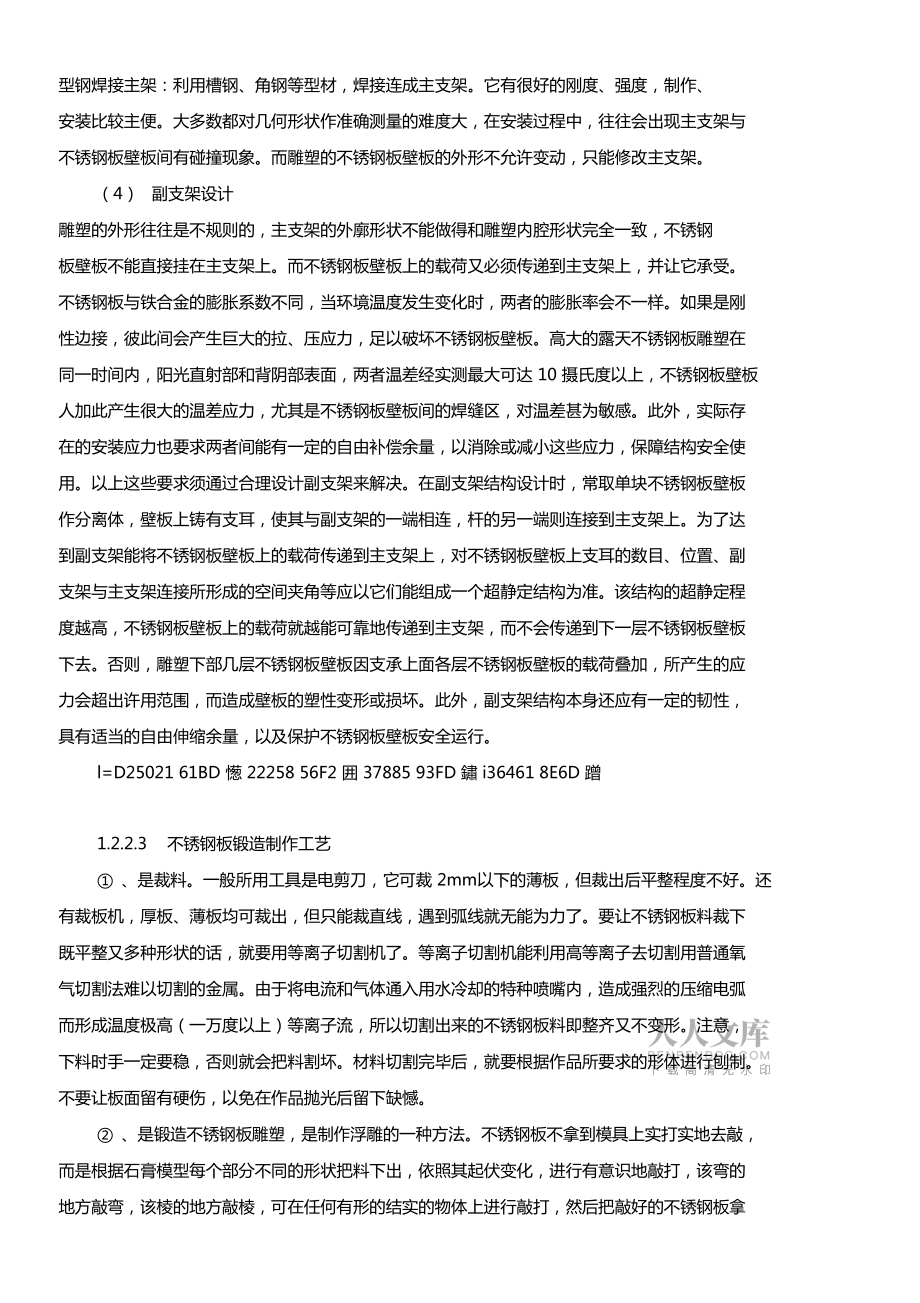

4、主支架。它有很好的剛度、強度，制作、 安裝比較主便。大多數都對幾何形狀作準確測量的難度大，在安裝過程中，往往會出現主支架與 不銹鋼板壁板間有碰撞現象。而雕塑的不銹鋼板壁板的外形不允許變動，只能修改主支架。（4）副支架設計 雕塑的外形往往是不規則的，主支架的外廓形狀不能做得和雕塑內腔形狀完全一致，不銹鋼 板壁板不能直接掛在主支架上。而不銹鋼板壁板上的載荷又必須傳遞到主支架上，并讓它承受。 不銹鋼板與鐵合金的膨脹系數不同，當環境溫度發生變化時，兩者的膨脹率會不一樣。如果是剛 性邊接，彼此間會產生巨大的拉、壓應力，足以破壞不銹鋼板壁板。高大的露天不銹鋼板雕塑在 同一時間內，陽光直射部和背陰部表面，兩

5、者溫差經實測最大可達 10 攝氏度以上，不銹鋼板壁板 人加此產生很大的溫差應力，尤其是不銹鋼板壁板間的焊縫區，對溫差甚為敏感。此外，實際存 在的安裝應力也要求兩者間能有一定的自由補償余量，以消除或減小這些應力，保障結構安全使 用。以上這些要求須通過合理設計副支架來解決。在副支架結構設計時，常取單塊不銹鋼板壁板 作分離體，壁板上鑄有支耳，使其與副支架的一端相連，桿的另一端則連接到主支架上。為了達 到副支架能將不銹鋼板壁板上的載荷傳遞到主支架上，對不銹鋼板壁板上支耳的數目、位置、副 支架與主支架連接所形成的空間夾角等應以它們能組成一個超靜定結構為準。該結構的超靜定程 度越高，不銹鋼板壁板上的載荷就

6、越能可靠地傳遞到主支架，而不會傳遞到下一層不銹鋼板壁板 下去。否則，雕塑下部幾層不銹鋼板壁板因支承上面各層不銹鋼板壁板的載荷疊加，所產生的應 力會超出許用范圍，而造成壁板的塑性變形或損壞。此外，副支架結構本身還應有一定的韌性， 具有適當?shù)淖杂缮炜s余量，以及保護不銹鋼板壁板安全運行。l=D25021 61BD 憽 22258 56F2 囲 37885 93FD 鏽 i36461 8E6D 蹭1.2.2.3 不銹鋼板鍛造制作工藝 、是裁料。一般所用工具是電剪刀，它可裁 2mm以下的薄板，但裁出后平整程度不好。還有裁板機，厚板、薄板均可裁出，但只能裁直線，遇到弧線就無能為力了。要讓不銹鋼板料裁下 既

7、平整又多種形狀的話，就要用等離子切割機了。等離子切割機能利用高等離子去切割用普通氧 氣切割法難以切割的金屬。由于將電流和氣體通入用水冷卻的特種噴嘴內，造成強烈的壓縮電弧 而形成溫度極高（一萬度以上）等離子流，所以切割出來的不銹鋼板料即整齊又不變形。注意， 下料時手一定要穩，否則就會把料割壞。材料切割完畢后，就要根據作品所要求的形體進行刨制。 不要讓板面留有硬傷，以免在作品拋光后留下缺憾。 、是鍛造不銹鋼板雕塑，是制作浮雕的一種方法。不銹鋼板不拿到模具上實打?qū)嵉厝デ茫歉鶕?jù)石膏模型每個部分不同的形狀把料下出，依照其起伏變化，進行有意識地敲打，該彎的 地方敲彎，該棱的地方敲棱，可在任何有形的結實

8、的物體上進行敲打，然后把敲好的不銹鋼板拿 到模具上去比較，認為形體正確并完全可以與模型合上，再把這些零散的不銹鋼板從上至下一塊 塊焊接起來，每接上一塊都要對著模具進行調整，每塊不銹鋼板表面的肌理效果都要保持相同， 這須在做形的同時鍛制上去。也可以先把點鍛好再下料。鍛點時要用鐵錘的圓頭均勻地有規律地 一排排鍛上，寬窄距離、用力大小都要一致，不要知亂敲，否則會破壞雕塑的整體感。 、 雕塑形體鍛造正確后，就要依照作品要求把它們焊接到一起(有電焊和氬弧焊) 。電焊 要準備電焊機、焊把、焊條。由于焊接時產生高度的光，對眼睛有強刺激，所以要戴好防護罩， 避免被強光打傷。用電焊焊接，不銹鋼板或鋁板遇熱變形程

9、度較大，因此要采取一些措施，如可 先進行點焊或一邊焊一邊進行冷卻等。氬弧焊接相對電焊就要優越一些，它是一種氣保護電弧焊 接法，用氬氣保護連接處受電弧熔化的金屬，避免空氣中的氧和氮的有害作用。氬弧焊按所用電 極材料不同，又可分為有熔化極氬弧焊和非熔化極弧焊或鎢極氬弧焊，在不銹鋼雕塑焊接中，常 用鎢極氬弧焊，可得到優良焊接質量。由于它不易導熱，所以不銹鋼板變形較小。 、組裝完成后需要進行拋光，首先用砂輪片把制作作品的焊縫和多余的地方磨平，然后用 軟輪(布輪)進行拋制，拋光時作品涂上拋光膏增加潤滑，使作品拋出來更光潔，從而給人一種 良好的視覺美感。 、 成品保護：施工安裝時要對施工人員進行成品保護的

10、教育，因為不銹鋼板或鋁板構件劃 傷受損受污后很難恢復如初。所以安裝完成后要立即對雕塑構件表面有用塑料薄膜進行包裝，用 膠布綁扎好，在轉角處采用硬木包角保護，嚴禁碰撞，以免缺棱掉角。不銹鋼板雕塑施工完成后， 采用蠟防護劑進行清潔和防護。1.2.3 不銹鋼雕塑表面汽車漆噴涂施工方案1.2.3.1 汽車專用封閉底漆(一遍)施工1、作用：封閉底層微量水分 , 防止堿性侵蝕。2、工具： 空氣壓縮機、噴槍、磅秤、攪拌機、過濾網等。3、施工方式 ,遍數及用量： 噴涂, 噴嘴尺寸 1.5-2.0mm, 壓力 0.2Mpa; 1 遍.4、施工方法：(1) 將底漆按說明書的比例配好 , 并充分?jǐn)嚢杈鶆?, 無可見

11、雜質。(2) 噴涂前打磨并用水將表面沖洗干凈 , 水分去除后方可噴涂。(3) 噴嘴與物面的距離一般 200-300 毫米為宜。過近易流掛；過遠漆霧不均勻， 易出現麻點， 且噴嘴距物面遠漆霧在途中飛散造成浪費。(4) 噴涂 , 應薄噴。噴涂均勻，無漏涂。噴槍可作上下、左右移動，速度均勻，噴嘴要平直 于物面噴涂，盡量減少斜向噴涂。當噴到物面兩端時，扣噴槍扳機的手要迅速的松一下， 使漆霧減少，因為物面的兩端，往往要接受兩次以上的噴涂，是最容易造成流掛的地方 .1.2.3.2 汽車面漆(二遍)施工1、作用：提供涂層表面手感及涂層耐污候、耐變色性能。34760 87C8 蟈 t27254 6A76 橶2

12、6361 66F9 曹 34313 8609 蘉 32081 7D51 絑 32889 8079 聹2、工具：空氣壓縮機、噴槍、磅秤、攪拌機、過濾網等。3、施工方式 ,遍數： 噴涂, 噴嘴尺寸 1.5-2.0 mm, 壓力 0.2Mpa; 2-3 遍4、施工方法 :(1) 將面漆按說明書的比例配好 ,并充分?jǐn)嚢杈鶆?,無可見雜質，專用稀釋劑具體加量以適宜 施工為宜，攪拌一定要充分、均勻 , 使顏料分散均勻、反應充分；料要現用現配 ,未配未用 料必須蓋好蓋 ;調好的料 8個小時內用完 ,變稠的料不能使用。(2) 配好的料應熟化 30分鐘,使其反應充分 ,以達到最好效果。(3) 噴涂第一遍面漆時，

13、應采用薄涂噴涂的方式。(4) 進行第二遍面漆噴涂時， 與第一遍的間隔時間應不低于 4 小時 , 用噴槍吹風達不到要求 時，必須用抹布除塵，且應采用厚涂噴涂的方式。(5) 及時檢查施工質量，對局部質量問題進行修補。1.2.3.3 汽車罩光漆(一遍)施工1 、作用：提供金屬漆涂層耐污候耐變色性能。2、工具：空氣壓縮機、噴槍、磅秤、攪拌機、過濾網等。3、施工方式 ,遍數及用量 ：噴涂,噴嘴尺寸 1.5-2.0 mm, 壓力 0.2Mpa; 1 遍4、施工方法： 將漆按說明書的比例配好 ,并充分?jǐn)嚢杈鶆?,無可見雜質 .專用稀釋劑具體加量 以適宜施工為宜 : 攪拌一定要充分 , 均勻, 使顏料分散均勻

14、 , 反應充分 ; 料要現用現配 ,未配未用的料 必須蓋好蓋 ;調好的料最多放置 8個小時,變稠的料不能使用 ;薄噴一遍。5、要注意風向(大風時不宜作業) ，操作者要站在順風方向，防止漆霧被風吹到已噴好的漆膜 上造成難看的粒狀表面。6 、噴涂的順序是：先難后易，先里后外。先高處后低處，先小面積后大面積。這樣就不會 造成后噴的漆霧飛濺到已噴好的漆膜上，破壞已噴好的漆膜。1.2.3.4 、注意事項1、施工溫度0-35 C,基面溫度最好不低于5C .溫度過低。嚴格掌握涂料允許的最低施工溫 度及濕度，涂料工程的施工環境宜通風良好，這樣既能加快結膜過程，又對操作人員的健 康有益。2、材料儲存要注意防潮、

15、防水、防太陽直射。3、每次配料量不宜過多 , 以免長時間靜置 , 導致沉淀、固化。23513 5BD9 寙 0 38778 977A 靺 36015 8CAF 貯 30741 7815 砕 20834 5162 兢4、一定要使用專用配料輔料 , 嚴禁用水、香蕉水、醇、汽油等。5、施工時相對濕度應在85%以上 ,溫度在0-35 C為宜。切勿在雨、霧、霜、大風或相對濕 度 85%以上時施工。6、常溫下涂裝后的漆膜 7天左右方可完全固化 ,建議不要提前使用 .7、安全措施及預防方法 : 保證良好通風 , 配帶防護用具 , 避免吸入漆霧 , 沾染皮膚眼睛 . 如 有漆料濺入眼睛 , 請立即用清水沖洗并及時就醫 , 施工環境嚴禁煙火。6.2.3.4 雕塑上部主體汽車漆品牌及產地 本雕塑工程汽車漆采用大連振邦氟涂料股份有限公司生產的振邦品牌，大連振邦是中國汽車 漆行業領軍品牌，采用此品牌氟涂料保證了雕塑的使用壽命及色彩效果。大連振邦氟涂料股份有限公司成立于 1999 年 1 月，是國家級高新技術企業，主營 “振邦” 牌系列氟樹脂氟涂料和其它產品，以水性產品為核心，主要涉及建筑、汽車、船舶、石化、道橋 等 8 大
