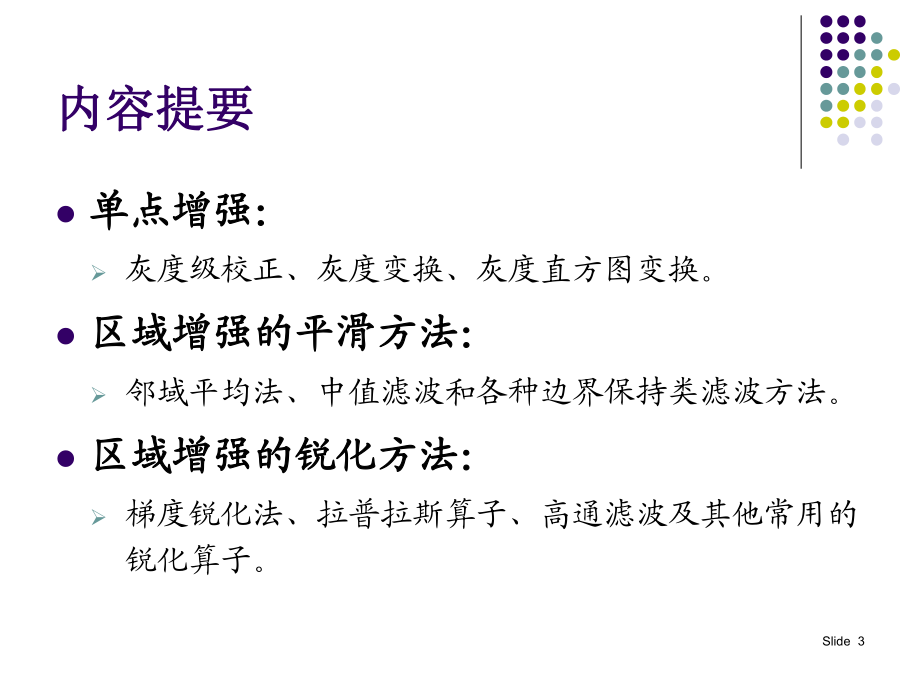

1、Slide 1第第4 4章章 圖像增強圖像增強Slide 2內容提要內容提要 l圖像增強是一類對圖像降質進行改善的方法，它們有選擇性地突出圖像的邊緣、輪廓、對比度等特征，以便于顯示、觀察或進一步分析與處理。l圖像增強的目的目的在于采用一系列技術改善圖像的視覺效果，提高圖像的可懂度；或者將圖像轉化成一種更適合于人或機器進行分析處理的形式。Slide 3內容提要內容提要 l單點增強：單點增強：灰度級校正、灰度變換、灰度直方圖變換。l區域增強的平滑方法：區域增強的平滑方法：鄰域平均法、中值濾波和各種邊界保持類濾波方法。l區域增強的銳化方法：區域增強的銳化方法：梯度銳化法、拉普拉斯算子、高通濾波及其他

2、常用的銳化算子。 Slide 44.1 概述概述 l4.1.1 圖像增強的目的u首要目標首要目標: :處理圖像，使其比原始圖像更適合于特定應用。u增強的方法是因應用不同而不同的。圖像增強方法只能有選擇地使用。 u增強的結果一般靠人的主觀感覺加以評價。Slide 54.1.2 圖像增強技術的分類l圖像增強技術大致分為空間域增強和頻率域增強兩類。l1空間域增強法空間域增強法在空間域直接對像素灰度值進行運算。f (x, y)是待增強的原始圖像,g(x, y)是已增強的圖像,h(x, y)是空間運算函數。Slide 6空間域增強模型空間域增強模型對點操作（如灰度變換、直方圖變換等）有 g(x,y) =

3、 f(x,y) h(x,y) （4.1）對于區域操作（如平滑、銳化等）有 g(x,y) = f(x,y)*h(x,y) （4.2）圖圖4.1 空間域增強模型空間域增強模型 Slide 72頻率域增強法頻率域增強法 在頻率域利用二維濾波器H(u, v)對f (x, y)進行濾波，得到新的頻譜G(u, v)，即G(u, v) = F(u, v)H(u, v) （4.3） 圖4.2 頻率域增強模型 Slide 8lH(u, v)的性質可能是低通，起平滑作用；也可能是高通，起銳化作用。 l實際的圖像增強方案可能綜合上述兩種技術。如同態濾波增強包含了空間域灰度的非線性運算，也有高頻增強環節。Slide

4、94.2 灰度修正灰度修正 l圖像的退化會引起灰度級的變化。l通過簡單和有效的點運算，可以改善圖像的顯示效果，達到灰度修正的目的。l點運算： 一幅輸出圖像上每個像素的灰度值僅由相應輸入像素的灰度值決定，而與像素點所在的位置無關，與相鄰的像素之間也沒有運算關系。Slide 10點運算：點運算：l指原始圖像的像素灰度值通過運算后產生新圖像的對應的灰度值。像素值通過運算改變之后，可以改善圖像的顯示效果。這是一種像素的逐點運算。是舊圖像與新圖像之間的映射關系。n典型的點運算：對比度增強、對比度拉伸或灰度變換。Slide 11灰度修正的方法灰度修正的方法l一般有三種方法：（1）灰度級校正解決成像不均勻問

5、題。（2）對比度增強解決圖像曝光不足問題。（3）直方圖修正以突出所需要的圖像特征。Slide 124.2.1 灰度級校正灰度級校正l在成像過程中，如在成像過程中，如 光照的強弱、感光部件的靈敏度、光學系統的不均光照的強弱、感光部件的靈敏度、光學系統的不均勻性、元器件特性的不穩定勻性、元器件特性的不穩定 等均可引起圖像亮度分布的不均勻。等均可引起圖像亮度分布的不均勻。l灰度級校正灰度級校正 在圖像采集系統中對圖像像素進行逐點修正，使得在圖像采集系統中對圖像像素進行逐點修正，使得整幅圖像能夠整幅圖像能夠均勻均勻成像。成像。 Slide 13使理想圖像發生畸變的比例運算使理想圖像發生畸變的比例運算設

6、理想真實的圖像為 f (x, y) ，實際獲得的含噪聲的圖像為g(x, y) ，則有 g(x, y) = e(x, y)f (x, y) （4.1） e(x, y)是使理想圖像發生畸變的比例因子。知道了e(x, y) , 就可以求出不失真圖像。采用一幅灰度級為常數C的圖像成像，若經成像系統的實際輸出為gC(x, y) ，則有 gC(x, y) = C e(x, y) （4.2） Slide 14標定系統失真系數的方法標定系統失真系數的方法可得比例因子：可得實際圖像g(i, j)經校正后所恢復的原始圖像。注意：乘了一個系數C/ gc(i,j) ，校正后可能出現“溢出”現象，灰度級值可能超過某些記

7、錄器件或顯示設備輸入信號的動態可范圍。需再作適當?shù)幕叶茸儞Q。最后對變換后的圖像進行量化。1,ce i jgi j CSlide 15圖圖4.3 非均勻光照的校正非均勻光照的校正 （a）校正前的圖像 （b）校正后的圖像Slide 164.2.2 灰度變換n為了將圖像灰度級的整個范圍或一段范圍擴展或壓縮到記錄或顯示設備的動態范圍內，可使圖像動態范圍增大，圖像對比度擴展。n使圖像變得清晰/圖像上的特征變得明顯。環境光源太暗，使灰度值偏小，就會使圖像太暗看不清。如果環境光源太亮，又使圖像泛白。通過灰度變換，就可以將灰度值調整到合適的程度。n灰度變換可分為線性變換、分段線性變換和非線性變換幾種方法。Sl

8、ide 171線性變換 灰度g與灰度f之間的關系為（1）變換使得圖像灰度范圍增大，即對比度增大，圖像會變得清晰；（2）變換使得圖像灰度范圍縮小，即對比度減小。 bagafaba圖4.4 線性變換Slide 18【例例4.1】采用線性變換進行圖像增強。采用線性變換進行圖像增強。 應用函數imadjust將圖像在0.32550.7255灰度之間的值通過線性變換映射到0255之間。【解】實現的程序如下：I = imread(pout.tif);imshow(I); figure,imhist(I); %顯示原始圖像的直方圖J = imadjust(I,0.3 0.7,);%使用imadjust函數進

9、行灰度的線性變換figure,imshow(J); figure,imhist(J) %顯示變換后圖像的直方圖Slide 19圖圖4.5 圖像線性變換圖像線性變換Slide 202分段線性變換分段線性變換l對整個灰度區間進行分段，采用分段線性函數進行變換。l這種變換突出了感興趣的目標或灰度區間，相對抑制那些不感興趣的灰度區間。l常用的是三段線性變換。圖4.6 三段線性變換Slide 21l對灰度區間a, b進行了線性拉伸，而灰度區間0, a和b, fmax則被壓縮。l調整折線拐點的位置及控制分段直線的斜率，對圖像的任一灰度區間進行拉伸或壓縮 。在遙感圖像分類中，感興趣的地貌特征可能有明顯的灰度

10、變化，而那些過黑或過白的像素往往對應于玄武巖、水、冰等。Slide 22圖圖4.7 三段線性變換實例三段線性變換實例 （a）原始圖像 （b）增強效果 Slide 233非線性灰度變換非線性灰度變換l當用某些非線性函數如對數、指數函數等作為當用某些非線性函數如對數、指數函數等作為映射函數時，可實現灰度的非線性變換。映射函數時，可實現灰度的非線性變換。l對數變換的一般表達式為對數變換的一般表達式為： g = a + c lg(f + 1) l對數變換可以增強低灰度級的像素，壓制高灰對數變換可以增強低灰度級的像素，壓制高灰度級的像素度級的像素,使灰度分布與視覺特性相匹配使灰度分布與視覺特性相匹配。S

11、lide 244.8 對數變換后的對數變換后的Couple圖像圖像Slide 254.2.3 灰度直方圖變換1直方圖的概念l對于連續圖像，其灰度分布的統計特性用概率密度函數（PDF）刻畫。l離散圖像直方圖：指圖像中各種不同灰度級像素出現的相對頻率 。l在數字圖像處理中，灰度直方圖是簡單且實用的工具，對圖像的采集、處理和分析都可以有效地利用直方圖。Slide 26歸一化的直方圖歸一化的直方圖l直方圖的橫坐標是圖像的各灰度級，縱坐標是各個灰度出現的像素個數。l歸一化的直方圖（histogram）定義為灰度級出現的相對頻率。即 （4.13） 式中，N表示像素的總數；nk表示灰度級為k的像素的數目。(

12、 )/rkP knNSlide 27【例例4.2】求圖像的歸一化直方圖。求圖像的歸一化直方圖。【解】lena圖像是彩色圖像，進行格式轉換。I = imread(lena.jpg);J = rgb2gray(I);%將彩色圖像轉換為灰度圖像imshow(J);N = numel(J);%求圖像像素的總數Pr = imhist(J)/N; %顯示原始圖像的直方圖k=0:255;figure, stem(k,Pr)Slide 28圖圖4.9 直方圖直方圖lena圖像 （b）lena圖像的直方圖灰度直方圖描述了圖像的灰度直方圖描述了圖像的概貌概貌。Slide 292直方圖的修正直方圖的修正l直方

13、圖變換后可使圖像的灰度間距拉開或使灰度分布均勻，從而增大對比度，使圖像細節清晰，達到增強的目的。l直方圖變換有兩類直方圖均衡化;直方圖規定化。Slide 30直方圖均衡化l通過對原圖像進行某種變換，使得圖像的直方圖變?yōu)榫鶆蚍植嫉闹狈綀D 。l灰度級連續的灰度圖像：當變換函數是原圖像直方圖累積分布函數時，能達到直方圖均衡化的目的。l對于離散的圖像，用頻率來代替概率 。Slide 31【例例4.3】對圖像進行直方圖均衡化。對圖像進行直方圖均衡化。 假定有一幅總像素為n = 6464的圖像，灰度級數為8，各灰度級分布列于表4.1中。（1）按式（4.14）求變換函數Sk（2）計算Sk（3） Sk的確定（

14、4）計算對應每個sk的nsk（5）計算ps(sk)Slide 32表4.1 一幅圖像的灰度級分布 k01234567rk01/72/73/74/75/76/71nk790102385065632924512281pr(rk)0.190.250.210.160.080.060.030.02Sk0.190.440.650.810.890.950.981Sk1/73/75/76/76/7111Sk1/73/75/76/71nsk7901023850985448pr(sk)0.190.250.210.240.110/7=0, 1/7=0.143, 2/7=0.285, 3/7=0.428,4/7=0.

15、571, 5/7=0.714,6/7=0.857,7/7=1Slide 33【例例4.4】直方圖均衡對圖像進行增強。直方圖均衡對圖像進行增強。在MATLAB環境中，待處理圖像為 tire.tif。I = imread(tire.tif);J = histeq(I); %完成直方圖均衡化imshow(I); %顯示直方圖均衡化前的圖像figure,imhist(I); %均衡化前的直方圖figure,imshow(J); %顯示直方圖均衡化后的圖像figure,imhist(J); %均衡化后的直方圖Slide 34圖圖4.10 直方圖均衡直方圖均衡Slide 354.34.3 同態增晰 4.3

16、.1 問題的由來l物體受到不均勻的照度物體受到不均勻的照度一類圖像的灰度級動態范圍很大，黑與白形成強烈反差，而一類圖像的灰度級動態范圍很大，黑與白形成強烈反差，而感興趣目標的灰度級范圍卻很小，分不清目標的灰度層次和感興趣目標的灰度級范圍卻很小，分不清目標的灰度層次和細節，圖像上對應照度暗的部分，其細節，圖像上對應照度暗的部分，其細節較難辨別細節較難辨別。l目的目的消除消除不均勻照度不均勻照度的影響而又不損失的影響而又不損失圖像細節圖像細節。l方法：同態濾波方法：同態濾波可以消除不均勻照度的影響，增強圖像細節可以消除不均勻照度的影響，增強圖像細節同時也是圖像復原的一種方法。同時也是圖像復原的一種

17、方法。Slide 364.3.24.3.2 增晰原理l圖像同態增晰系統采用合適的濾波特性函數，可以既使圖像灰度動態范圍壓縮，又能讓感興趣的物體圖像灰度級擴展，從而使圖像清晰。l同態系統是服從廣義疊加原理的各類非線性系統。l對同態系統信號處理，特別適合處理乘法組合信號乘法組合信號和卷積組合信號。實踐的圖像灰度：照射分量(低頻)乘以放射分量(圖像內容：如細節、紋理、邊緣等；高頻) （4.21） ( , )( , )( , )f x yi x yr x ySlide 37圖圖4.11 同態增晰原理同態增晰原理l按照高通濾波器設計，壓縮低頻分量，提升高頻分量。l照明函數雖然頻率變化緩慢，但幅度變化大，

18、數字化占用很多比特數，所以要壓縮；l反射函數描述的是人們感興趣的景物區頻率變化較快，但灰度變化很小，層次不清，細節不明，應該擴展。區域增強區域增強l前面介紹了單點增強前面介紹了單點增強l區域增強方法包括區域增強方法包括平滑和銳化。l從頻率域看，從頻率域看，低通濾波可以對圖像進行平滑去噪處理高通濾波可對圖像進行邊緣銳化處理。Slide 38Slide 394.4 平滑（Smoothing）l平滑：去噪、圖像灰度均衡。平滑：去噪、圖像灰度均衡。l本節將介紹本節將介紹鄰域平均法中值濾波邊界保持類濾波Slide 404.4.1 圖像噪聲圖像噪聲l數字圖像往往要經過采集、處理、存儲、傳輸?shù)纫幌盗屑庸ぷ儞Q

19、，而由電氣系統和外界引入的圖像噪聲也將在這些過程中隨之引入，可能嚴重影響圖像的質量。l這些過程將使得圖像噪聲的精確分析變得十分復雜。l圖像噪聲消除或減低在圖像預處理中的地位顯得十分重要Slide 411圖像噪聲的分類圖像噪聲的分類（1）按其產生的原因，可以分為外部噪聲和內部噪聲。（2）按統計特性是否隨時間變化，可以分為平穩噪聲和非平穩噪聲。（3）按噪聲幅度隨時間分布形狀來定義，有高斯噪聲、瑞利噪聲、泊松噪聲等。 （4）按噪聲頻譜形狀來分類，有白噪聲、1/f噪聲、三角噪聲等。（5）按噪聲和信號之間的關系，可分為加性噪聲和乘性噪聲。Slide 422MATLAB為圖像加噪聲的函數為圖像加噪聲的函數

20、函數形式為J = imnoise(I, type, parameters)其中，I為原圖像的灰度矩陣，J為加噪聲后的灰度矩陣。type為噪聲種類，parameters是允許修改的參數，可以默認。type可以有五種。Slide 434.4.2 鄰域平均法1空間域分析空間域分析n大部分的噪聲都可以看作是隨機信號，對圖像的影響可以看作是孤立的。n某一像素，如果它與周圍像素點相比，有明顯的不同，則該點被噪聲感染了。n 設當前待處理像素為f (m,n) ，給出一個大小為33的處理模板。Slide 44圖圖4.7 模板示意圖模板示意圖 Slide 45l處理后的圖像設為g(m,n) ，則處理過程可描述為l

21、T為非負閾值，它可以根據對誤差容許的程度，選為圖像灰度均方差的若干倍，或者通過實驗得到。( , )( , )11( , ),( , )( , )( , )( , ),x ySx ySf x yf x yf x yTg x yMMf x y其他Slide 46低通空間濾波器低通空間濾波器:平均處理平均處理u也可以把平均處理看作是圖像通過一個低通空間濾波器后的結果u設該濾波器的沖激響應為H(r,s) ，于是濾波器輸出的結果g(m,n)表示成卷積的形式，即u k,l決定了所選鄰域的大小 ， H(r,s)為加權函數，又被稱為掩模(Mask)或模板kkrllsNnmsrHsnrmfnmf1, 2 , 1

22、 , 0,),(),(),(Slide 47常用的模板：常用的模板： 1111211111011H1212421211612H111101111813H0010041414141214HSlide 48【例例4.5】采用模板對圖像進行平滑處理。采用模板對圖像進行平滑處理。圖像：受到椒鹽噪聲污染的eight.tif圖像處理：4種模板I = imread(eight.tif);%讀入原始圖像imshow(I,);f = imnoise(I,salt & pepper,0.04);%加椒鹽噪聲，噪聲強度為0.04figure, imshow(f);h0 = 1/9.*1 1 1 1 1 1

23、1 1 1;%定義平滑模板h1 = 0.1 0.1 0.1; 0.1 0.2 0.1; 0.1 0.1 0.1; h2 = 1/16.*1 2 1;2 4 2;1 2 1;%高斯模板h3 = 1/8.*1 1 1;1 0 1;1 1 1;g0 = filter2(h0,f); %用模板進行濾波處理g1 = filter2(h1,f);g2 = filter2(h2,f);g3 = filter2(h3,f);figure,imshow(g0,); %顯示平滑處理結果figure,imshow(g1,);figure,imshow(g2,);figure,imshow(g3,);Slide 49

24、圖圖4.14 平滑處理的實例平滑處理的實例原始圖像 （b）有噪聲的圖像 （c）用模板0處理后的圖像 （d）用模板1處理后的圖像 （e）用模板2處理后的圖像用模板3處理后的圖像Slide 502頻率域分析頻率域分析l對式（4.29）進行二維DFT，則將空間域的卷積關系轉化為頻率域的乘法關系： G(u, v) = H(u, v) F(u, v)l式中，H(u, v) = DFTh(u, v)為低通濾波器。l由于圖像的細節也趨向于高頻段，所以選擇低通濾波器的截止頻率時要特別小心，兼顧解決降噪和保持圖像細節的矛盾。 Slide 51圖圖4.15 頻率域平均去噪原理框圖頻率域平均去噪原理框圖

25、Slide 52圖圖4.16 指紋圖像的頻率域增強指紋圖像的頻率域增強 （a）指紋原圖 （b）頻率域增強后的指紋圖像 Slide 534.4.3 中值濾波1濾波原理濾波原理l鄰域平均法缺點：在去噪的同時也使邊界變得模糊。l中值濾波：非線性的處理方法，在去噪的同時可以兼顧到邊界信息的保留。選一個含有奇數點的窗口W，將這個窗口在圖像上掃描，把該窗口中所含的像素點按灰度級的升/降序排列，取位于中間的灰度值，來代替該點的灰度值。( , )Med(,),( , )g m nf mk nlk lWSlide 54圖圖4.17 一維窗口及滑動濾波過程一維窗口及滑動濾波過程m2m1mm + 1m + 2（a）

26、一維滑動窗口濾波過程Slide 552MATLAB的二維中值濾波函數的二維中值濾波函數【例4.6】選用33的窗口對椒鹽噪聲進行中值濾波。I = imread(eight.tif);imshow(I);J = imnoise(I,salt & pepper,0.04);figure, imshow(J);K = medfilt2(J); %二維中值濾波figure, imshow(K);Slide 56圖圖4.18 中值濾波中值濾波 （a）原始圖像 （b）加噪圖像 （c）中值濾波后的圖像Slide 574.4 銳化l基本思想：有時還需要加強圖像中景物的邊緣和輪廓。邊緣和輪廓常常位于

27、圖像中灰度突變的地方，因而可以直觀的想到用灰度的差分對邊緣和輪廓進行提取。l注意：待銳化的圖像要有足夠的信噪比，否則會使噪聲得到比原圖像更強的增強，信噪比更加惡化。Slide 584.5.1 空間域差分法空間域差分法l原理：圖像的邊緣和輪廓一般位于中灰度突變的區域，因而可以用灰度的差分提取邊緣和輪廓并進行增強。l常用方法：常用方法：梯度銳化法拉普拉斯算子Slide 591梯度銳化法梯度銳化法l 二元函數 f (x,y)在坐標點(x,y)處的梯度定義為l 梯度向量的幅度：yfxfGGfyx 12212222Mag()= | xyffffGGxySlide 60l 為了降低運算量，常用絕對值或最大

28、值運算代替平方與平方根運算近似求梯度的幅度：n數字微分將用差分代替：|)| |,max(|yxGGf ),(), 1(jifjifGx),() 1,(jifjifGySlide 61采用梯度進行圖像銳化的方法采用梯度進行圖像銳化的方法l在灰度變化較大的邊界輪廓點處有較大的梯度值，而在灰度變化比較平緩的區域，相應的梯度值也較小。l利用它來增強圖像中景物的邊界，達到銳化的目的。 圖4.21 沿x和y方向的一階差分 圖4.22 羅伯茨差分Slide 62【例例4.7】利用羅伯茨梯度進行銳化處理。利用羅伯茨梯度進行銳化處理。【解】圖像：rice.tif。I = imread(rice.tif);ims

29、how(I);BW = edge(I,roberts,0.1); %對輸入圖像求羅伯茨梯度figure, imshow(BW);Slide 63圖4.23 羅伯茨梯度的銳化 （a）原圖像 （b）銳化結果圖Slide 642拉普拉斯算子拉普拉斯算子l二階微分算子。一個連續的二元函數f (x,y)，其運算定義為 對于數字圖像，拉普拉斯算子可以簡化為22222yfxff( , )4 ( , )(1, )(1, )( ,1)( ,1)g i jf i jf ijf ijf i jf i jSlide 65表示為卷積的形式( , )(,)( , ),0,1,2,1klrk slg i jf ir js H r si jN 式中，i, j = 0, 1, 2, , N1
