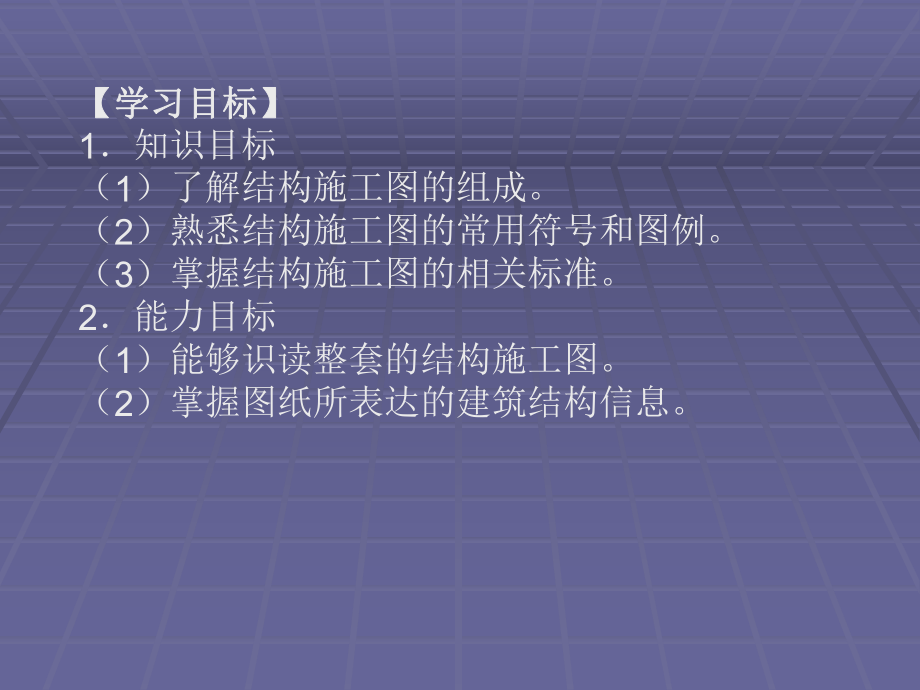

1、【學習目標】【學習目標】1知識目標（1）了解結構施工圖的組成。（2）熟悉結構施工圖的常用符號和圖例。（3）掌握結構施工圖的相關標準。2能力目標（1）能夠識讀整套的結構施工圖。（2）掌握圖紙所表達的建筑結構信息。一、結構施工圖的一般規定常用構件代號常用構件代號 表表9-1線寬比線寬比 b b2.02.01.41.41.01.00.70.70.50.50.350.350.5b0.5b1.01.00.70.70.50.50.350.350.250.250.180.180.35b0.35b0.70.70.50.50.350.350.250.250.180.18 注：需要縮微的圖紙，不宜采用注：需要縮微

2、的圖紙，不宜采用0.18mm線寬；在同一紙張內，各不同線寬組中的細線，可統一采用較線寬；在同一紙張內，各不同線寬組中的細線，可統一采用較細的線寬組的細線。細的線寬組的細線。一、結構施工圖的一般規定結構圖中采用的各種線型應符合表結構圖中采用的各種線型應符合表9-29-2的規定。的規定。 結構施工圖的線型結構施工圖的線型 表表9-2名稱名稱線型線型寬度寬度一般用途一般用途粗實線粗實線 b b螺栓、鋼筋線、結構布置平面圖中單線結構構螺栓、鋼筋線、結構布置平面圖中單線結構構件線及鋼、木支撐線件線及鋼、木支撐線中實線中實線 0.50.5b b結構平面圖中及詳圖中剖到或可見墻身輪廓線結構平面圖中及詳圖中剖

3、到或可見墻身輪廓線、鋼木構件輪廓線、鋼木構件輪廓線細實線細實線 0.350.35b b鋼筋混凝土構件輪廓線、尺寸線、基礎平面中鋼筋混凝土構件輪廓線、尺寸線、基礎平面中的基礎輪廓線的基礎輪廓線粗虛線粗虛線 b b不可見的鋼筋、螺栓線、結構平面布置圖中不不可見的鋼筋、螺栓線、結構平面布置圖中不可見的鋼、木支撐線及單線結構構件線可見的鋼、木支撐線及單線結構構件線中虛線中虛線 0.50.5b b結構平面圖中不可見的墻身輪廓線及鋼、木構結構平面圖中不可見的墻身輪廓線及鋼、木構件輪廓線件輪廓線細虛線細虛線 0.350.35b b基礎平面圖中管溝輪廓線，不可見的鋼筋混凝基礎平面圖中管溝輪廓線，不可見的鋼筋混

4、凝土構件輪廓線土構件輪廓線粗點劃線粗點劃線 b b垂直支撐、柱間支撐垂直支撐、柱間支撐 細點劃線細點劃線 0.350.35b b中心線、對稱線、定位軸線中心線、對稱線、定位軸線 粗雙點劃線粗雙點劃線 b b預應力鋼筋線預應力鋼筋線一、結構施工圖的一般規定 圖名圖名常用比例常用比例可用比例可用比例結構平面布置圖及基礎平面圖結構平面布置圖及基礎平面圖1:501:50、1:1001:100、1:2001:2001:1501:150圈梁平面圖、管溝平面圖等圈梁平面圖、管溝平面圖等1:2001:200、1:5001:5001:3001:300詳圖詳圖1:101:10、1:201:20、1:501:501

5、:51:5、1:251:25、1:301:30、1:401:40 一、結構施工圖的一般規定 常用構件代號常用構件代號 表表9-4名稱名稱代號代號名稱名稱代號代號名稱名稱代號代號板板B B梁梁L L基礎基礎J J屋面板屋面板WBWB屋面梁屋面梁WLWL設備基礎設備基礎SJSJ空心板空心板KBKB吊車梁吊車梁DLDL樁樁ZHZH槽型板槽型板CBCB圈梁圈梁QLQL柱間支撐柱間支撐ZCZC折板折板ZBZB過梁過梁GLGL垂直支撐垂直支撐CCCC密肋板密肋板MBMB連系梁連系梁LLLL水平支撐水平支撐SCSC樓梯板樓梯板TBTB基礎梁基礎梁JLJL雨蓬雨蓬YPYP蓋板或溝蓋板蓋板或溝蓋板GBGB樓梯梁

6、樓梯梁TLTL陽臺陽臺YTYT擋雨板擋雨板YBYB檁條檁條LTLT預埋件預埋件M M吊車安全走道板吊車安全走道板DBDB屋架屋架WJWJ鋼筋網鋼筋網V V墻板墻板QBQB托架托架TJTJ鋼筋骨架鋼筋骨架G G天溝板天溝板TGBTGB天窗架天窗架CJCJ梁墊梁墊LDLD 二、結構施工圖的識讀方法與步驟二、結構施工圖的識讀方法與步驟結施圖的閱讀順序可按下列步驟進行： （1）閱讀結構設計說明。準備好結施圖所套用的標準圖集及地質勘察資料備用； （2）閱讀基礎平面圖、詳圖與地質勘察資料?；A平面圖應與建筑底層平面圖結合起來看圖； （3）閱讀柱平面布置圖。根據對應的建筑平面圖校對柱的布置是否合理，柱網尺寸

7、、柱斷面尺寸與軸線的關系尺寸有無錯誤； （4）閱讀樓層及屋面結構平面布置圖。對照建施平面圖中的房間分隔、墻體的布置、檢查各構件的平面定位尺寸是否正確，布置是否合理，有無遺漏，樓板的形式、布置、板面標高是否正確等； （5）按前述的施工圖識讀方法，詳細閱讀各平面圖中的每一個構件的編號、斷面尺寸、標高、配筋及其構造詳圖，并與建施圖結合，檢查有無錯誤與矛盾?？磮D中發現的問題要一一記下，最后按結施圖的先后順序將存在的問題全部整理出來，以便在圖紙會審時加以解決； （6）在前述閱讀結施圖中，涉及采用標準圖集時，應詳細閱讀規定的標準圖集。三、鋼筋混凝土結構的讀圖常識三、鋼筋混凝土結構的讀圖常識三、鋼筋混凝土結

8、構的讀圖常識三、鋼筋混凝土結構的讀圖常識三、鋼筋混凝土結構的讀圖常識三、鋼筋混凝土結構的讀圖常識三、鋼筋混凝土結構的讀圖常識三、鋼筋混凝土結構的讀圖常識種類（熱軋鋼筋）種類（熱軋鋼筋）代號代號直徑直徑 強度標準值強度標準值 HPB225HPB225820820235235HRB335HRB335650650335335HRB400HRB400650650400400RRB400RRB400840840400400三、鋼筋混凝土結構的讀圖常識三、鋼筋混凝土結構的讀圖常識縱向受力鋼筋混凝土保護層最小厚度（縱向受力鋼筋混凝土保護層最小厚度（mm） 表表9-6環境環境類別類別板、墻、殼板、墻、殼梁梁柱

9、柱C20C20C25C45C25C45C50C50C20C20C25C45C25C45C50C50C20C20C25C45C25C45C50C50一一202015151515303025252525303030303030二二a a202020203030303030303030b b252520203535303035353030三三303025254040353540403535注：注：1基礎中的縱向受力鋼筋的混凝土保護層厚度不應小于基礎中的縱向受力鋼筋的混凝土保護層厚度不應小于40mm；當無墊層時不應小于；當無墊層時不應小于70mm。2 2室內正常環境為一類環境，室內潮濕環境為二室內正常

10、環境為一類環境，室內潮濕環境為二a類環境，嚴寒和寒冷地區的露天環境為二類環境，嚴寒和寒冷地區的露天環境為二b類環境，類環境，海濱室外環境為三類環境。海濱室外環境為三類環境。三、鋼筋混凝土結構的讀圖常識三、鋼筋混凝土結構的讀圖常識（a）鋼筋的半圓彎鉤）鋼筋的半圓彎鉤 （b）鋼筋的直彎鉤）鋼筋的直彎鉤 （c）鋼筋的斜彎鉤）鋼筋的斜彎鉤 圖圖9-3 鋼筋的彎鉤鋼筋的彎鉤三、鋼筋混凝土結構的讀圖常識三、鋼筋混凝土結構的讀圖常識鋼筋表示法鋼筋表示法 表表9-7名稱名稱圖例圖例說明說明鋼筋橫斷面鋼筋橫斷面 無彎鉤的鋼筋橫斷面無彎鉤的鋼筋橫斷面 下圖表示長短鋼筋重疊時，可在下圖表示長短鋼筋重疊時，可在短鋼筋

11、端部用短鋼筋端部用o o畫線來表示。畫線來表示。預應力鋼筋橫斷面預應力鋼筋橫斷面 預應力鋼筋或鋼絞線預應力鋼筋或鋼絞線 用粗雙點劃線用粗雙點劃線無彎鉤的鋼筋搭接無彎鉤的鋼筋搭接 帶半圓形彎鉤的鋼筋端部帶半圓形彎鉤的鋼筋端部 帶半圓形鋼構的鋼筋搭接帶半圓形鋼構的鋼筋搭接 帶直彎鉤的鋼筋端部帶直彎鉤的鋼筋端部 帶直彎鉤的鋼筋搭接帶直彎鉤的鋼筋搭接 帶絲扣的鋼筋端部帶絲扣的鋼筋端部 三、鋼筋混凝土結構的讀圖常識三、鋼筋混凝土結構的讀圖常識圖9-4 鋼筋的標注樓層結構平面圖，也稱樓層結構平面布置圖，是假想將建筑物沿樓板面水平剖開后所得的水平剖面圖。是施工時布置或安放各層承重構件的依據。樓層結構平面圖用

12、于表示樓板以及其下面的墻、梁、柱等承重構件的平面布置，或現澆樓板的構造和配筋。如圖9-5在樓層結構平面圖中，板中的鋼筋用粗實線表示，板下的墻用細線表示，梁、圈梁、過梁等用粗點劃線表示。柱、構造柱用斷面（涂黑）表示。對于現澆樓板應表示出樓板的厚度、配筋情況，標注出各軸線間尺寸和軸線總尺寸，承重構件的平面尺寸、各種梁、板的底面標高（其標高可注寫在構件代號后的括號內或用文字作統一說明）。在樓層結構平面圖中，未能完全表示清楚之處，需繪出結構剖面圖。圖9-5 某標準層結構平面圖 結構平面圖只能表示建筑物各承重構件的平面布置，許多承重構件的形狀、大小、材料、構造和連接情況并未清楚地表示出來，因此，需要單獨

13、畫出各承重構件的結構詳圖。鋼筋混凝土構件有定型構件和非定型構件兩種。定型的預制或現澆構件可直接引用標準圖或通用圖，只要在圖紙上寫明選用構件所在標準圖集或通用圖集的名稱、代號。自行設計的非定型預制或現澆構件，則必須繪制構件詳圖。對于外形比較復雜或設有預埋件的構件，還要畫出表示構件外形和預埋件位置的模板圖。 鋼筋混凝土構件詳圖的主要內容有： 1） 構件名稱或代號、比例； 2） 構件定位軸線及其編號； 3） 構件的形狀、尺寸和預埋件代號及布置（模板圖），構件的配筋（配筋圖）。當構件外形簡單、又無預埋件時，一般用配筋圖來表示構件的形狀和配筋； 4） 鋼筋尺寸和構造尺寸，構件底面的結構標高； 5） 施工

14、說明等。一、鋼筋混凝土柱 圖9-6是鋼筋混凝土柱Z1的結構詳圖。從圖中可以看出，D軸沒有在柱Z1的中心位置，該柱從0.000起到標高14.680止，斷面尺寸為350350。 柱Z1縱筋配為四根直徑16mm的級鋼筋，即216，其下端與柱下基礎搭接，除柱的終端外，縱筋上端伸出每層樓面600mm，以便與上一層鋼筋搭接。搭接區箍筋為6100，柱內箍筋為6200。 柱Z1除與梁L1和WL1連接，還與圈梁QL和WQL連接，圖中用細虛線表示出圈梁的位置。圖中所表示的鋼筋混凝土柱斷面形狀簡單，配筋清楚，比較容易識讀。在某些工業建筑中常設計有邊柱、中間柱，牛腿（架設吊車梁）部分的斷面變化多，配筋較復雜。需在配筋

15、復雜部位給各類鋼筋編號，并逐個畫出各類鋼筋大樣圖，以便閱讀、施工 。圖96 鋼筋混凝土柱結構詳圖二、鋼筋混凝土梁 鋼筋混凝土梁的結構詳圖以配筋圖為主，包括鋼筋混凝土梁的立面圖和斷面圖。 圖9-7是鋼筋混凝土簡支梁的結構詳圖。鋼筋的形狀在配筋圖中一般已表達清楚。如果配筋比較復雜、鋼筋重疊無法看清時，應在配筋圖外另增加鋼筋詳圖（又稱鋼筋大樣圖）。鋼筋詳圖應按照鋼筋在立面圖中的位置由上而下，用同一比例排列在梁的下方，并與相應的鋼筋對齊。圖97 鋼筋混凝土梁結構詳圖 為了便于編制施工預算，統計用料，對復雜的梁還要列出鋼筋表。圖9-8所示的鋼筋混凝土梁的鋼筋表的內容見表9-8。圖9-8 鋼筋混凝土梁結構

16、詳圖鋼筋表 表9-8三、鋼筋混凝土板 鋼筋混凝土板結構詳圖通常采用結構平面圖或結構剖視圖表示。在鋼筋混凝土板結構平面圖中能表示出軸線、承重墻或承重梁的布置情況，表示出板支承在墻、梁上的長度及板內配筋情況。當板的斷面變化大或板內配筋較復雜時，常采用板的結構剖視圖表示。在結構剖視圖中，除能反映板內配筋情況外，板的厚度變化，板底標高也能反映清楚。 圖9-9是現澆板（B）的結構平面圖。從圖中可以看出，板支承在、A B 軸線墻上。從板的重合斷面形狀可以看出板（B）與墻身上的圈梁一起現澆。板底縱向布筋8170，橫向布筋6180，板四周沿墻配置構造筋6200，長度為750mm。在 軸線間，板跨壓在 軸線墻上

17、，因此增設構造筋8120。，長度為2800mm。112A1圖99 鋼筋混凝土板結構詳圖四、樓梯結構詳圖 樓梯結構詳圖主要包括樓梯結構平面圖、樓梯剖面圖和配筋圖三部分。 1樓梯結構平面圖樓梯結構平面圖 樓梯結構平面圖是假想用一水平剖切平面在每一層的樓梯梁頂面處剖切樓梯，向下做水平投影繪制而成的。樓梯結構平面圖中的軸線編號應與建筑施工圖一致。 樓梯結構平面圖需要用較大比例繪制，一般為1：50。底層和頂層樓梯必須畫出結構布置圖，中間樓梯結構布置相同的樓層只畫一個結構布置圖即可，如果每層的樓梯結構布置不同，則需畫出所有樓層的樓梯結構平面布置圖。 圖9-10所示是二層樓梯平面圖，從中可以看出，樓梯結構平

18、面圖與樓層結構平面圖一樣，表示樓梯板和樓梯梁的平面布置、代號、編號、尺寸及結構標高等。樓梯位于C軸到D軸之間，從1.166標高處平臺梁頂對樓梯間進行剖切，看到的梯板有TB3和TB2，其中TB3為本層梯板，TB2為下一層梯板。2 2樓梯結構剖面圖樓梯結構剖面圖 樓梯剖面圖主要表達樓梯的承重構件的豎向布置、連接情況以及各部分的標高。剖面圖中表達了剖切到的梯板、樓梯梁、平臺梁、平臺板和未剖切到的可見的梯段板等，如圖9-11所示。3 3樓梯配筋圖樓梯配筋圖 在樓梯剖面圖中不能詳細表達的梯板、樓梯梁、梯柱等的配筋時，應用較大的比例（一般為1:20、1:30）繪制出配筋圖，圖示方法及內容與構件的配筋圖一致

19、。圖9-10 二層樓梯平面圖圖911 樓梯結構剖面圖鋼筋混凝土結構目前常采用平面整體表示法即鋼筋混凝土結構目前常采用平面整體表示法即“平法平法”繪繪制，制，“平法平法”制圖的表達方式，是把結構構件的尺寸和配制圖的表達方式，是把結構構件的尺寸和配筋等，以整體的形式直接表達在該構件的結構平面布置圖筋等，以整體的形式直接表達在該構件的結構平面布置圖上，再與標準構造詳圖配合，即構成一套完整的結構施工上，再與標準構造詳圖配合，即構成一套完整的結構施工圖。下面分別對柱、墻、梁和板的圖。下面分別對柱、墻、梁和板的“平法平法”施工圖識讀方施工圖識讀方法進行介紹。法進行介紹。一、柱平法施工圖 柱平法施工圖是指在

20、柱平面布置圖上采用截面注寫方式或列表注寫方式表達柱子的配筋。截面注寫方式和列表注寫方式均需要按照柱子的類型進行編號，編號由類型代號和序號組成，比如KZ3代表第三種框架柱，見表9-9。柱編號柱編號 表表9-9注：編號時，當柱的總高、分段截面尺寸和配筋均相同，僅分段截面與軸線關系不同時，可將其列為同一編號。1截面注寫法 截面注寫法指在柱平面布置圖上，在同一編號的柱中選擇一個截面，直接在截面上注寫截面尺寸和配筋的具體數值。當縱筋采用不同直徑的鋼筋時，需注寫截面各邊中部鋼筋的具體配筋。柱子的截面注寫方式適用于柱距比較大、柱子編號不多的情況。圖9-12是截面注寫法的圖例。圖9-12是該建筑物從0.00-

21、6.00m的柱配筋圖，圖中畫出了柱相對于定位軸線的位置關系、柱截面注寫方式。配筋圖是采用雙比例繪制的，首先按1:100對結構中的柱進行編號，將具有相同截面、配筋形式的柱編為一個號，從合適的位置挑選出任意一個柱，在其所在的平面位置上按1:20原位放大繪制柱截面配筋圖，并標注截面尺寸、角筋或全部縱筋、箍筋的直徑和間距。放大的比例一般為1:20、1:25、1:30、1:50。所標注的文字中，主要有以下內容： 1）柱截面尺寸 如KZ1截面形狀為L 形，截面尺寸為240500，說明在標高0.00-6.00m范圍內軸截面為240500，17 軸截面為500240。1 軸與 17 軸相對稱。 2）柱的定位尺

22、寸 柱相對定位軸線的位置關系即柱定位尺寸。在截面注寫方式中，對每個柱與定位軸線的相對關系，不論柱的中心是否經過定位軸線，都要給予明確的尺寸標注，相同編號的柱如果只有一種放置方式，可只標注一個。無標注者一般認為柱中心線與軸線重合。 3）柱的配筋 柱的配筋包括縱筋和箍筋，縱筋的標注有兩種情況：第一種如KZ1，其縱筋有兩種規格，在集中標注中標明角筋的數量和直徑（8根直徑為16的二級鋼筋），在圖中相應鋼筋位置引出另外一種鋼筋的數量和直徑（4根直徑為12 的二級鋼筋）；第二種情況，如KZ2，其縱筋只有一種規格，直接在集中標注中寫出所有縱筋的數量和直徑（10根直徑為16 的二級鋼筋）。箍筋的直徑、間距和形

23、式可通過截面圖直觀表達（如KZ1箍筋的配置情況為直徑為6的一級鋼筋；箍筋在加密區每隔100 配置一道，在非加密區為間距200 配置一道；箍筋形式為一個雙肢箍和兩個單肢箍）。 2列表注寫法 列表注寫法是指在柱的平面布置圖上，分別在同一編號的柱中選擇一個或幾個截面形狀畫在表格中，并在表格中注寫柱的編號、柱段起止標高，幾何尺寸和配筋的具體數值，通過表格來查找柱子配筋。圖9-13是圖9-12用列表注寫法表達柱子施工圖的例子。從圖中總結出柱列表注寫法的主要內容如下： 1)柱編號 柱編號由類型代號和序號組成，例如圖9-13中的KZ4代表第4種框架柱。 2)各段柱子的起止標高 圖9-13所示為0.00-6.

24、00m柱平面布置圖，因此各柱的起止標高均為0.00-6.00m，在圖中不再另外標注。一層柱的起始標高從基礎頂算起；梁上柱的起始標高從梁頂算起；剪力墻上柱的縱筋錨固在墻頂面時，柱子的起始標高為墻頂面。 3)柱子截面尺寸 本例圖中柱子截面尺寸直接在表格中給出；當柱子截面類型相同但尺寸不同時用bh表示柱子的截面尺寸，用b1b2、h1h2表示截面某一邊距軸線的位置關系；對于圓柱直接用d來表示柱子直徑。 4）柱的縱筋 對于矩形柱可將縱筋分為角筋、b邊中部鋼筋和h邊中部鋼筋三部分，分別在表格中列出。對于不規則形狀柱子（工程上稱異形柱），配筋可參照圖9-13中的方法進行注寫。 5）柱的箍筋 柱的箍筋的注寫內

25、容包括鋼筋的牌號、直徑和間距。柱子間距將用斜線”/”分隔表示出柱端加密區的間距和柱身非加密區的間距。例如本例中kz1的箍筋為“6100/200”代表采用直徑為6的一級鋼筋，加密區間距100，非加密區200。柱箍筋形式從圖中可以看出，有時施工圖也可以單獨畫出。圖9-12柱平法施工圖截面注寫法圖9-13 柱平法施工圖列表注寫法二、剪力墻平法施工圖 剪力墻由剪力墻柱、剪力墻墻身和剪力墻連梁三部分組成。剪力墻平法施工圖用以表達這三部分構件的標高、定位、截面尺寸及配筋情況等。其注寫方式與柱相同，也有截面注寫法和列表注寫法兩種方式。剪力墻平法施工圖的主要內容包括： （1）圖名和比例； （2）定位軸線及其編

26、號、軸線間距、剪力墻厚度； （3）剪力墻柱、剪力墻墻身、剪力墻連梁的編號及平面布置； （4）不同編號的構件標高、截面尺寸、配筋情況等； （5）施工和設計說明以及必要的詳圖。 1列表注寫法 列表注寫法指分別在剪力墻柱表、剪力墻身表和剪力墻梁表中，對應剪力墻平面布置圖上的編號，用繪制截面配筋圖并注寫幾何尺寸與配筋具體數值的方式，來表達剪力墻平法施工圖，如圖9-14所示。 1）構件編號 無論是截面注寫法還是列表注寫法，兩種方式均需對剪力墻構件進行編號，包括對剪力墻柱、剪力墻身、剪力墻連梁三類構件分別編號。剪力墻柱根據剪力墻抗震等級和豎向設置位置不同將剪力墻柱分為約束邊緣構件和構造邊緣構件；根據平面設

27、置位置不同將剪力墻柱分為端柱、暗柱、翼柱、轉角柱和扶壁柱等。其中約束邊緣構件一般設置在一、二級抗震設計的剪力墻底部加強部位及其上一層的墻肢端部；而構造邊緣構件設置在一、二級抗震設計的剪力墻除約束邊緣構件外的其他部位，以及三、四級抗震設計和非抗震設計的剪力墻墻肢端部。 （1）剪力墻柱編號，由其類型代號和序號兩部分組成，表達形式參見表9-10。 （2）剪力墻墻身編號，由墻身代號、序號以及墻身所配置的水平與豎向分布鋼筋的排數組成，其中，排數注寫在括號里，表達形式為：Q(排)。例如，Q2(3排)代表編號為2的墻內設置三排水平分布鋼筋、三排豎向分布鋼筋。 （3）剪力墻墻連梁編號，由墻梁類型代號和序號組成

28、，表達形式參見表9-11。剪力墻柱編號 表9-10剪力墻連梁編號 表9-11注：在具體工程中，當某些墻身需設置暗梁或邊框梁時，宜在剪力墻平法施工圖中繪制暗梁或邊框梁的平面布置圖并編號，以明確其具體位置。圖9-14 剪力墻平法施工圖列表注寫法 2）剪力墻柱表中表達的內容 （1）注寫墻柱編號（表9-10），繪制該墻柱的截面配筋圖，標注墻柱幾何尺寸。約束邊緣構件、構造邊緣構件需標明陰影部分尺寸，扶壁柱及非邊緣暗柱需標注幾何尺寸。 （2）注寫各段柱的起止標高，自墻柱根部往上以變截面位置或截面未變但配筋改變處為界分段注寫。墻柱根部標高一般指基礎頂面標高。 （3）注寫各段墻柱的縱向鋼筋和箍筋，注寫值應與表

29、中繪制的截面配筋圖對應一致?？v向鋼筋注總配筋值；墻柱箍筋的注寫方式與柱箍筋相同。 約束邊緣構件除注寫陰影部位的箍筋外，尚應在剪力墻平面布置圖中注寫非陰影區內布置的拉筋（或箍筋）。 3）剪力墻身表中表達的內容 （1）注寫墻身編號（含水平與豎向分布筋的排數）； （2）注寫各段墻身起止標高； （3）注寫水平分布筋、豎向分布筋和拉筋的具體數值。 4）剪力墻梁表中表達的內容 （1）注寫墻梁編號（表9-11）； （2）注寫墻梁所在樓層號； （3）注寫墻梁頂面標高高差； （4）注寫墻梁截面尺寸，上部縱筋、下部縱筋和箍筋的具體數值。2 2截面注寫法截面注寫法 截面注寫法指在分標準層繪制的剪力墻平面布置圖上，以

30、直接在墻柱、墻身、墻梁上注寫截面尺寸和配筋具體數值的方式來表達剪力墻平法施工圖。圖9-15所示即為截面注寫法表達剪力墻配筋的例子。 3 3剪力墻洞口表示方法剪力墻洞口表示方法 無論采用列表注寫法還是截面注寫法，剪力墻上洞口均可在剪力墻平面布置圖上表達，洞口的具體表示方法如下： 1）在剪力墻平面布置圖上繪制洞口示意，并標注洞口中心的平面定位尺寸； 2）在洞口中心位置引注以下內容： （1）洞口編號，矩形洞口為JD，圓形洞口為YD，為序號； （2）洞口幾何尺寸； （3）洞口中心相對標高； （4）洞口每邊補強鋼筋。 例如，JD24003003.100 410，表示2號矩形洞口，洞寬2400，洞高300

31、，洞口中心距本結構層樓面3100，洞口每邊補強鋼筋為4根直徑為10的一級鋼筋。三、梁平法施工圖 梁平法施工圖是將梁按照從上到下、從左到右的順序進行編號（其中相同規格的梁可歸為一種編號），然后將各種編號的梁鋼筋牌號、直徑、數量、位置和代號一起注寫在梁平面布置圖上，直接在平面圖中表達，不再單獨繪制梁配筋剖面。梁平法有平面注寫法和截面注寫法兩種表達方式。 圖915 剪力墻平法施工圖截面注寫法 1平面注寫法 平面注寫法指在梁平面布置圖上，分別在不同編號的梁中各選一根梁，在其上注寫截面尺寸和配筋情況的方式來表達梁平法施工圖。如圖9-16所示，該結構平面為對稱布置，為了節省圖紙和看圖時間，在對稱符號左邊畫

32、梁配筋圖，右邊畫板配筋圖。 平面注寫包括集中標注和原位標注兩部分，集中標注表達梁的通用數值，原位標注表達梁的特殊數值。當集中標注中的某項數值不適用于梁的某部位時，則將該項數值原位標注，以原位標注取值優先。 圖9-16 梁平法施工圖 1）集中標注 梁的集中標注中有五項必注值和一項選注值。 （1）梁的編號，該項為必注值。梁編號有梁類型代號、序號、跨數及懸挑代號組成，具體表達方式見表9-12。 例如，KL2（4A）代表編號為2的框架梁，一共四跨，邊跨一端懸挑。梁編號 表9-12注：（A）為一端懸挑、（B）為兩端懸挑，懸挑不計入跨數 (2)梁截面尺寸，該項為必注值。當梁為等截面時，截面尺寸用bh來代表

33、梁的寬度和高度；當梁為豎向加腋梁時，用bh GYc1c2表示，其中c1表示腋長，c2表示腋高；當梁為水平加腋梁時，用bh PYc1c2表示，其中c1為腋長，c2為腋寬；當有懸挑梁且根部和端部高度不同時，用斜線分隔根部與端部的高度值，即表示為bh1h2。 (3)梁箍筋，包括鋼筋牌號、直徑、加密區與非加密區間距及肢數，該項為必注值。箍筋加密區與非加密區的不同間距及肢數需用“/”分隔，加密區范圍見相應抗震等級的標準構造詳圖。例如，10100/200(2)代表箍筋選用直徑為10一級鋼筋，加密區間距為100，非加密區間距為200，均為兩肢箍。 (4)梁上部通長筋或架立筋配置，此項為必注值。當同排縱筋中既

34、有通長筋又有架立筋時，應用“”將角部通長筋寫在前面，架立筋寫在后面的括號內。例如，222（212）表示梁的上部通長筋為2根直徑為22的三級鋼筋，架立鋼筋為2根直徑為12的一級鋼筋。 (5)梁側面縱向構造鋼筋或受扭鋼筋配置，該項為必注值。當梁的腹板高度hW450 時，需配置縱向構造鋼筋。此項注寫值以大寫字母G開頭，后面注寫梁兩個側面的總配筋值。例如：G412代表梁兩側共配置4根直徑為12的一級鋼筋，每側各兩根。當梁側需配置受扭縱筋時，此項注寫值以大寫字母N開頭，其余與構造鋼筋相同。當梁內已配置受扭鋼筋時，不再設置構造鋼筋。 (6)梁頂面標高高差，該項為選注值。梁頂面標高高差指梁頂相對于結構層樓面

35、標高的高差值，有高差時，需將其寫入括號內，無高差時不注。當梁頂標高高于樓面標高時，此高差記為正，反之為負。 2 2）原位標注）原位標注 梁原位標注的內容有以下四項： (1)梁支座上部縱筋，該部位含通長筋在內的所有縱筋。當梁上部縱筋多于一排時，用“/”將各排縱筋自上而下分開；當同排縱筋有兩種直徑時，用“”表示，角部縱筋在前面注寫；當梁中間支座兩邊的上部縱筋不同時，須在支座兩邊分別標注，相同時則僅在支座一邊標注即可。 (2)梁下部鋼筋。當梁下部縱筋多于一排時，用“/”將各排縱筋自上而下分開；當同排縱筋有兩種直徑時，用“”表示，角部縱筋在前面注寫。 (3)當在梁上集中標注的內容中的任一項不適用于某跨

36、或某懸挑部分時，則將不同數值原位標注在該跨或該懸挑部位。 (4)附加箍筋或吊筋。直接畫在平面圖中，用線引注總配筋值。 2截面注寫方法 截面注寫方法是指在分標準層繪制的梁平面布置圖上，分別在不同編號的梁中各選一根梁用剖面號引出配筋圖，并在其上注寫截面尺寸和具體配筋情況的方式來表達梁平法施工圖。例如，圖9-16中KL1的1-1剖面配筋圖，KL8的2-2、3-3剖面配筋圖就是采用截面注寫法表達梁的截面及配筋情況。 截面注寫法要求對所有梁進行編號（編號方法與平面注寫法相同，見表9-12），從相同編號的梁中選擇一根梁，先將“單邊截面號”畫在該梁上，再將截面配筋詳圖畫在本圖或其他圖紙中。 截面注寫方法既可

37、以單獨使用，也可與平面注寫方法結合使用。四、板平面施工圖 樓板按照施工方法分為現澆板和預制板，在高抗震區預制板基本不再使用。板的施工圖也可采用平法表示方法，但目前絕大多數仍采用傳統表達方法。 通過圖9-16右半部分的梁板配筋圖可以總結出現澆板施工圖的主要內容包括： （1）圖名和比例； （2）定位軸線及其編號、間距和尺寸； （3）現澆板的厚度、標高及鋼筋配置情況； （4）設計說明和必要的詳圖。 以圖9-16中 15 - 17 軸與 B - C 軸之間的這塊板做例子，來說明板的施工圖所表達的配筋情況。 首先可以看到板內鋼筋呈雙層雙向布置，板中間文字“h120”代表這塊板的厚度為120，板內鋼筋均為

38、一級鋼。板底筋直徑均為10，間距200 布置一道，長度同板長和板寬；板面筋沿 軸水平布置，長度為2500，這排鋼筋以 軸上梁為支座，兩邊各伸入一段長度；沿 15 軸水平布置的G8筋，結合結構設計說明找到樓屋面部分，可知G8代表此處配置鋼筋為8200，鋼筋長度為1130，此處鋼筋之所以不伸入相鄰板塊是因為相鄰板塊降板0.30；沿B軸水平布置的8200鋼筋長度為1130，不深入相鄰板塊是因為相鄰板塊板厚為100，與此板塊不平； 17 軸上的板面筋8200長度為1130。CC 基礎是房屋底部與地基接觸的承重構件，它承受房屋的全部荷載，并傳給基礎下面的地基。 根據上部結構的形式和地基承載能力的不同，基礎可分為獨立基礎、條形基礎、筏板基礎和箱形基礎等，如圖9-17所示。最常見的基礎形式是條形基礎和獨立基礎，條形基
