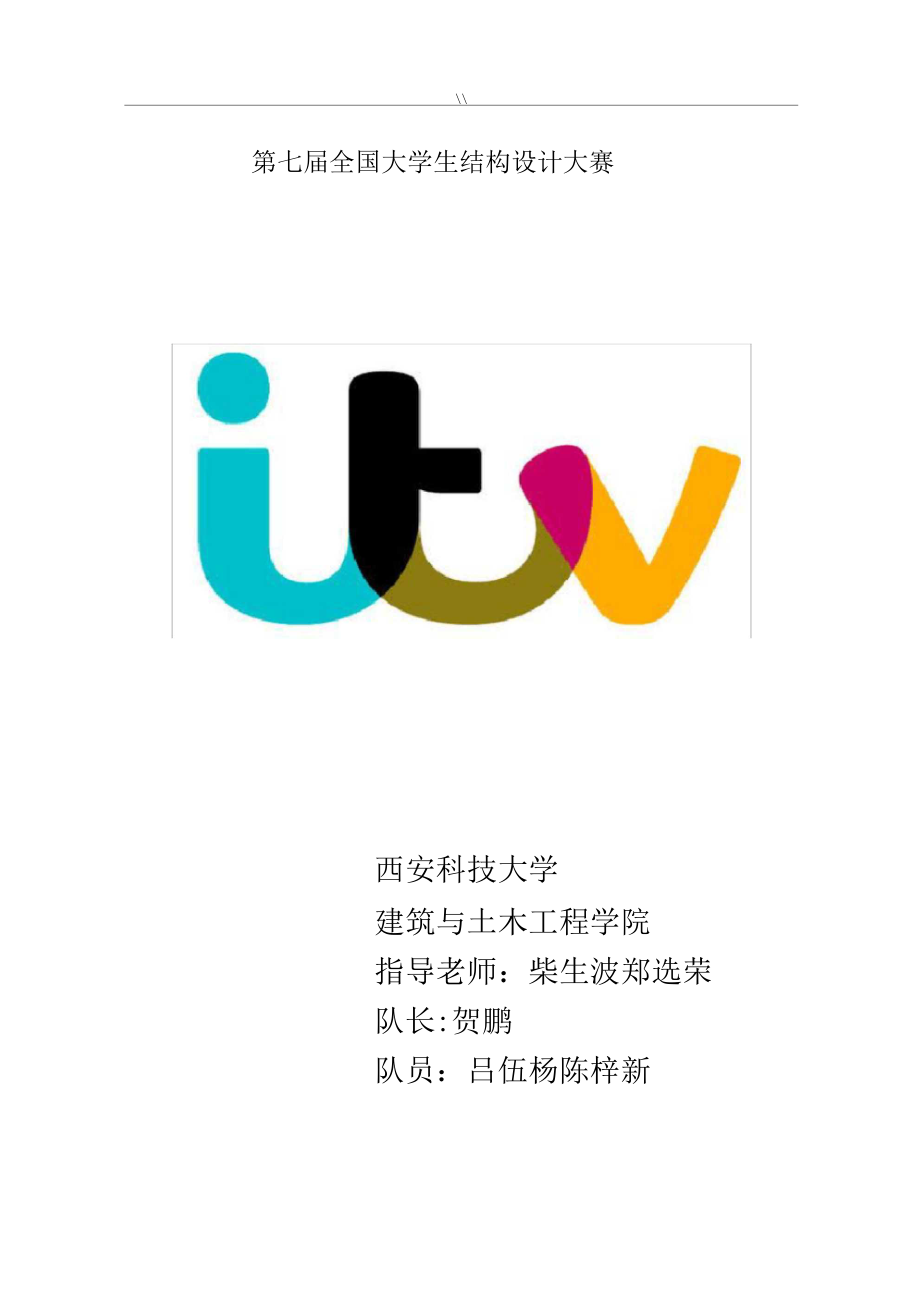

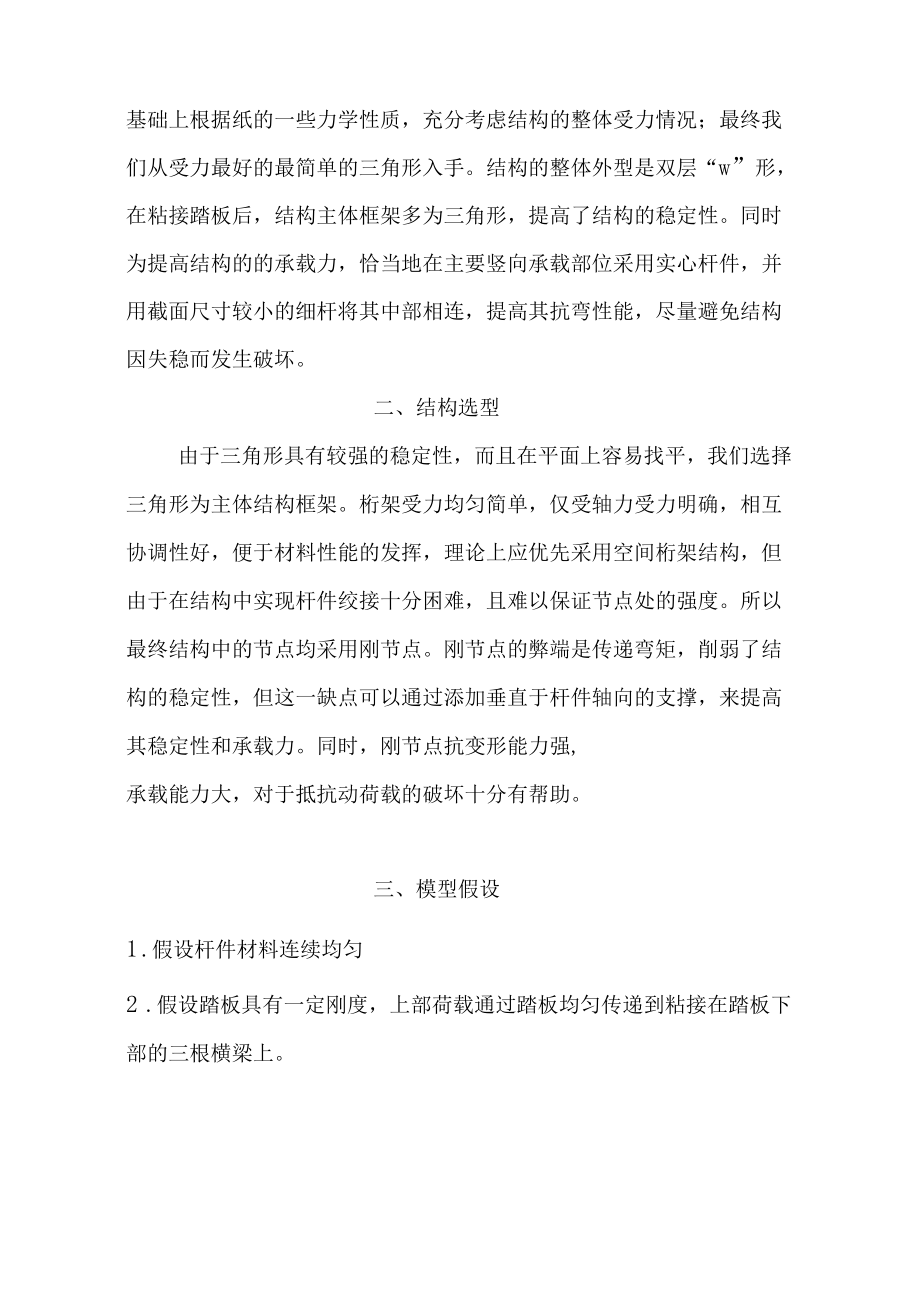

1、第七屆全國大學生結構設計大賽西安科技大學建筑與土木工程學院指導老師：柴生波鄭選榮隊長:賀鵬隊員：呂伍楊陳梓新結構設計大賽計算書一、設計說明2二、結構選型2三、模型假設2四、結構建模與主要計算參數3五、受荷分析55.1 受力分析55.1.1 方案一55.1.2 方案二95.2 穩定分析13六、節點構造20七、模型加工圖及材料表21一、設計說明根據大賽規則要求，我們從結構形式所體現由的簡潔明快的風格的基礎上根據紙的一些力學性質，充分考慮結構的整體受力情況；最終我們從受力最好的最簡單的三角形入手。結構的整體外型是雙層“w”形，在粘接踏板后，結構主體框架多為三角形，提高了結構的穩定性。同時為提高結構的

2、的承載力，恰當?shù)卦谥饕Q向承載部位采用實心桿件，并用截面尺寸較小的細桿將其中部相連，提高其抗彎性能，盡量避免結構因失穩而發生破壞。二、結構選型由于三角形具有較強的穩定性，而且在平面上容易找平，我們選擇三角形為主體結構框架。桁架受力均勻簡單，僅受軸力受力明確，相互協調性好，便于材料性能的發揮，理論上應優先采用空間桁架結構，但由于在結構中實現桿件絞接十分困難，且難以保證節點處的強度。所以最終結構中的節點均采用剛節點。剛節點的弊端是傳遞彎矩，削弱了結構的穩定性，但這一缺點可以通過添加垂直于桿件軸向的支撐，來提高其穩定性和承載力。同時，剛節點抗變形能力強,承載能力大，對于抵抗動荷載的破壞十分有幫助。三

3、、模型假設1 .假設桿件材料連續均勻2 .假設踏板具有一定剛度，上部荷載通過踏板均勻傳遞到粘接在踏板下部的三根橫梁上。四、結構建模與主要計算參數在經過初步構思和設計后，首先建立了一個基本模型（模型一，模型結構簡單輕巧，但考慮到在繞桿過程中，結構須承受側向切應力，又在結構一的基礎上進行了改進、加固，即在結構前后兩個矩形的一條對角線上各添加一根斜向桿件，同時，為防止原有斜桿因變形過大而破壞，在斜向桿構成的三角形中位線位置添加一根水平桿件，得到了模型二。圖4-1模型一圖4-2模型二圖4-3表4-1模型桿件尺寸表編號尺寸備注1、2、3、4、5、6、7模擬踏板實際不存在8、9、10、11284mm5mm

4、5mm12、13、14、15284mm6mm6mm16、17321mm5mm5mm18、19、20、21100mm4mm4mm22、23150mm4mm2.5mm24、25200mm5mm2.5mm五、受荷分析5.1 受力分析在自重和和由腳傳給結構的靜力荷載工作作用下的結構受力如下。5.1.1 方案一荷載考慮了結構自重和由腳傳給結構的靜力荷載（其構件及布載見圖5-1）。圖5-1由腳傳給結構的靜力荷載加載圖示/kN.1軸力圖5-2軸力圖/N由圖1-2可以看出，在自重和人荷載作用下，該構件的側面承受的軸力最大，為134N;腳底中間的四根斜桿承受的軸力為67N;該構件頂部桿件出現47.3N的軸力，其

5、余桿件軸力幾乎為零。.2彎矩圖5-3彎矩My/N-cm由圖1-3可以看出，在自重和人荷載作用下，主要是構件的上部三根橫桿承受彎矩My作用，最大達到331Ncm。14211&00&43913S3,&4-90-116-142圖5-4彎矩Mz/N-cm由圖1-4可以看出，在自重和人荷載作用下，主要是構件的側面八根斜桿承受彎矩Mz作用，最大達到142Ncm。.3剪力圖5-5剪力Fz/N5加r12S102的57三。11'57-SO-1C2T婁C0!白魚+上期就由圖1-5可以看出，在自重和人荷載作用下，主要是構件的頂面圖5-6剪力Fy/NCE:自更千人新盛三根橫桿承受豎向剪

6、力，最大為125N由圖1-6可以看出，在自重和人荷載作用下，主要是構件的側面斜桿承受橫向剪力，最大為6No.4扭矩LS13iO*7-101316圖5-7扭矩Mx/N-cm由圖1-7可以看出，在自重和人荷載作用下，主要是構件的中間斜桿的上半部分承受的扭矩最大，為16Ncm。5.1.2方案二荷載考慮了結構自重和由腳傳給結構的靜力荷載.1軸力圖5-8軸力圖/N由圖2-2可以看出，在自重和人荷載作用下，該構件的側面承受的軸力最大，為132N;腳底中間的四根斜桿承受的軸力為67N;該構件頂部桿件出現46N的軸力，其余桿件軸力幾乎為零。圖5-9彎矩My/N-cm由圖5-9可以看出，在自重和人荷載作用下，主

7、要是構件的上部10三根橫桿承受彎矩My作用，最大達到286N-cm5-10彎矩Mz/N-cm由圖5-10可以看出，在自重和人荷載作用下，主要是構件的側面八根斜桿承受彎矩Mz作用，最大達到134Ncm。圖5-11剪力Fz/N由圖5-11可以看出，在自重和人荷載作用下，主要是構件的頂面三根橫桿承受豎向剪力，最大為130No11圖5-12剪力Fy/N-5-6CB：自更十人癇歌由圖5-12可以看出，在自重和人荷載作用下，主要是構件的側面斜桿承受橫向剪力，最大為7No.4扭矩圖5-13扭矩Mx/N-cm2521U11-2-711T占明-25由圖5-13可以看出，在自重和人荷載作用下，主要是構件的中12間

8、斜桿的上半部分承受的扭矩最大，為25Ncm。5.2穩定分析5.2.1 基本原理結構的穩定問題與強度問題有同等重要的意義。高強、薄壁和纖細結構的采用，使穩定性顯得更加重要。結構失穩是指在外力作用下結構的平衡狀態開始喪失穩定性，稍有擾動則變形迅速增大，最后使結構遭到破壞。失穩可以分為兩大類：第一類叫做平衡分支問題，即達到臨界荷載時，若干擾使結構發生微小位移，則在取消干擾后，結構將停留在位移后的位置上而不能回到原來的位置。此時結構的平衡已開始成為不穩定的，出現了平衡形式的分支，即結構可以具有原來的平衡形式，也可以具有新的平衡形式。稱這種現象為喪失了第一類穩定性，或稱為分支點失穩。此時相應的荷載稱為臨

9、界荷載,他是使結構原有平衡形式保持穩定的最大荷載，也是使結構產生新的平衡形式的最小荷載。喪失第一類穩定的特征是：結構的平衡形式即內力和變形狀態發生質的突變，即原有的平衡形式成為不穩定的，同時出現新的有質的區別的平衡形式。第二類失穩是結構保持一個平衡狀態，隨著荷載的增加在應力比較大的區域出現塑性變形，結構的變形很快增大。當荷載達到一定的數值時，即使不再增加，結構變形也持續增大而至于使結構破壞，這種現象成為結構喪失第二類穩定性，或稱為極值點失穩。喪失第二類穩定的特征是：結構平衡形式并不發生質變，變形按原有的形式迅速增長，以致使結構喪失承載能力。13第一類穩定分析用于預測一個理想彈塑性結構的理論失穩

10、強度（歧點），例如一根理想中心壓桿的第一類失穩分析的結果將與經典歐拉解相匹配。由于初始缺陷以及非線性的影響，使得很多實際結構都不在其理論彈性失穩強度處發生失穩，因此，第一類穩定分析經常產生非保守結果。但是，由于第一類穩定分析的力學情況比較單純明確，在數學上求特征值問題也比較容易處理，所以在理論分析中仍占有重要地位O在應用有限元法進行穩定性或承載能力分析時，相應的安全系數可采用以下定義方法：PcrPdcrPa（4.1）式中：Pcr為結構失穩或破壞時所能承受的全部荷載；Pa為在結構承受的全部荷載中，關心荷載對結構穩定性或承載能力的安全儲備；*為在結構承受的全部荷載中，除關心荷載以外的其它所有荷載（

11、計算中其大小保持不變）。顯然，cr就是承重結構失穩或破壞前可承受關心荷載的倍數。在PcrPdcrPa中，令Pd=0,Pa=恒載+其他關心荷載，即所求的cr是針對（恒載+其他關心荷載）的穩定系數。5.2.2 第一類穩定分析結果以下給出最不利的工況組合（自重+人荷載作用）的第一類穩定分析結果。14.5方案一圖5-14第1階失穩模態,入=1.302183圖5-15第2階失穩模態，入=2.76101715圖5-16第3階失穩模態，入=2.89082216圖5-18第5階失穩模態，入=3.803893.6方案二圖5-19第1階失穩模態，入=1.497251圖5-20第2階失穩模態，入=1.6362061

12、7圖5-21第3階失穩模態,入=1.749105圖5-22第4階失穩模態,入=1.87062818圖5-23第5階失穩模態，入=2.4131315.2.3 方案對比?從受力方面看，兩種方案的受力效應相差不大。?從穩定性方面看，由于構件的穩定性由第一階失穩控制，從穩定分析結果可以看出，方案一的一階失穩特征值入=1.302183,方案二的一階失穩特征值入=1.497251,方案二的穩定性要優于方案一的穩定性。綜合考慮，確定方案二為最終方案。19六、節點構造圖6-1四根桿件連接結點圖6-2斜桿加固圖6-3五根桿件連接結點圖6-4三根桿件連接結點以上均為實際結點的圖片，在計算過程中均按固定結點計算20七、模型加工圖及材料表圖7.1裁剪過的竹皮紙圖
