1、附錄四F君臨新城6#、9#樓及商業C 防 （排） 煙 系 統施 工 安 裝質量資料目 錄序號資 料 名 稱編號頁數1防(排)煙系統質量保證資料核查表F-12技術交底記錄33施工組織設計（方案）54開工報告65設備材料相關證件匯總表76材料檢查記錄97防(排)煙系統風管及配件制作檢查記錄表F-28防(排)煙系統風管及配件安裝檢查記錄表F-39防(排)煙系統送風口、排煙口安裝檢查記錄F-510防(排)煙系統閥門安裝檢查記錄F-611防(排)煙系統風機安裝檢查記錄F-912防(排)煙系統通風管網技術試驗記錄F-1013防(排)煙系統風口風量試驗記錄F-1114防(排)煙系統風機試驗記錄F-1215防

2、(排)煙系統風機試運轉記錄F-1316防(排)煙系統系統調試報告F-1417通風空調及防(排)煙系統自檢報告F-1518竣工報告1219設備移交清單132021222324序號資 料 名 稱編號頁數25262728 防(排)煙系統質量保證資料核查表 編號：F-1工程名稱樂余商貿街22#房建設單位豪達房地產開發有限公司施工單位榮華工業設備安裝有限公司核查日期 年 月 日類別項 目份數核 查 情 況前期圖紙會審、技術交底記錄1基本齊全設計變更、技術核定單1基本齊全施工組織設計（方案）1基本齊全開工報告1基本齊全出廠檢驗設備（材料）相關證件匯總表1基本齊全設備（材料）檢查記錄1基本齊全隱蔽驗收記錄風

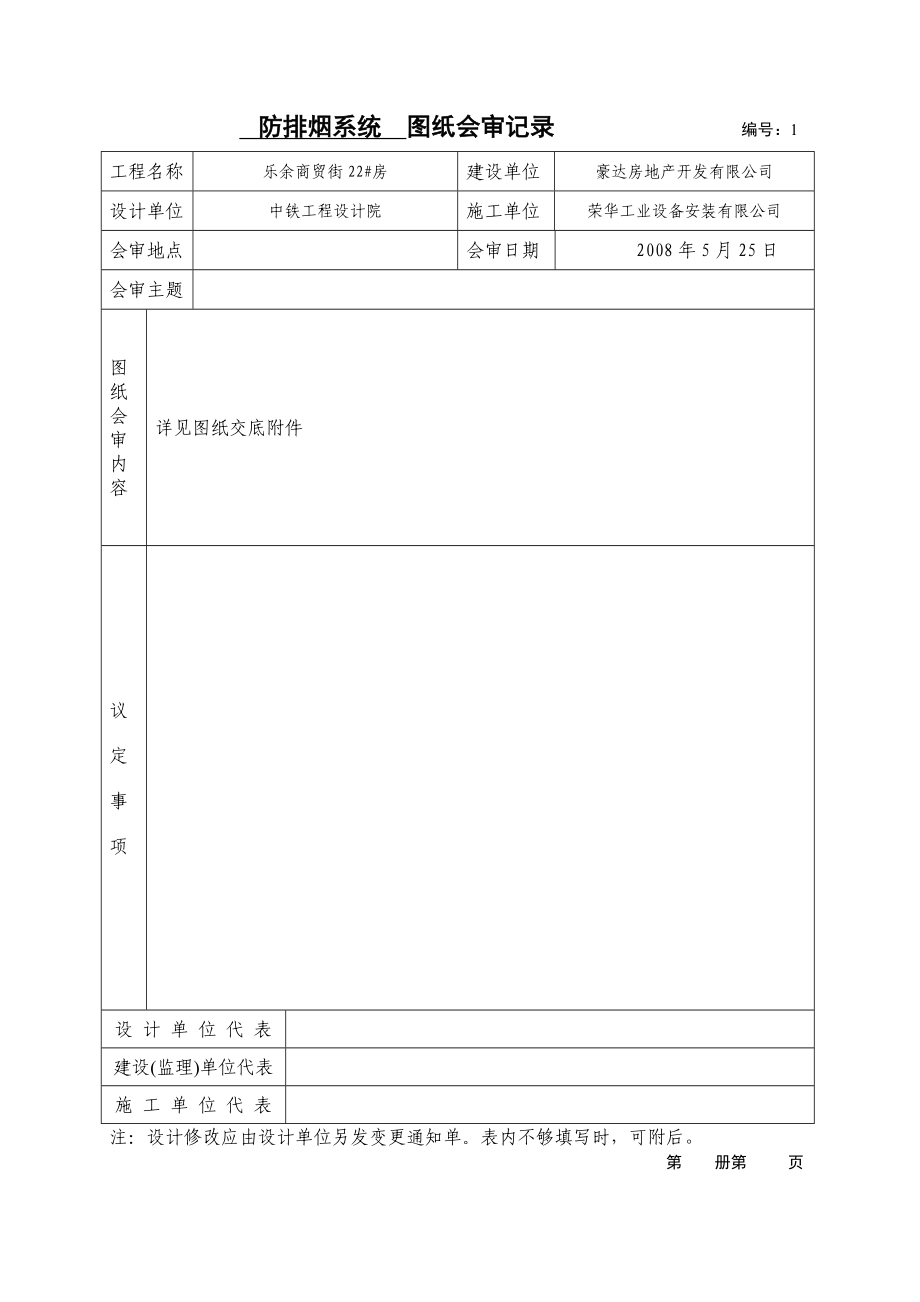

3、管隱蔽驗收記錄1基本齊全消防配電線路隱蔽驗收記錄1基本齊全安裝檢查試驗記錄各類安裝檢查記錄1基本齊全各類測試、試驗記錄1基本齊全調試報告1基本齊全自檢報告1基本齊全竣工報告1基本齊全設備移交清單1基本齊全其他核查意見： 技術負責人質 檢 員 第 冊第 頁 防排煙系統 圖紙會審記錄 編號：1工程名稱樂余商貿街22#房建設單位豪達房地產開發有限公司設計單位中鐵工程設計院施工單位榮華工業設備安裝有限公司會審地點會審日期 2008年5月25日會審主題圖紙會審內容詳見圖紙交底附件議定事項設 計 單 位 代 表建設(監理)單位代表施 工 單 位 代 表注：設計修改應由設計單位另發變更通知單。表內不夠填寫時

4、，可附后。 第 冊第 頁 防排煙系統 設計變更明細表 編號：2序號設計變更通知單號頁數變 更 內 容 （簡述）審批情況技術負責人質檢員填報日期 年 月 日注：后附設計變更通知單 份 第 冊第 頁 防排煙系統 技術交底記錄 編號：3 工 程 名 稱樂余商貿街22#房建 設 單 位豪達房地產開發有限公司分項工程名稱防排煙系統施 工 單 位榮華工業設備安裝有限公司技術交底內容1.材料及主要機具：1.1 風機安裝所使用的主要材料，成品或半成品應有盡有出廠合格證或質量鑒定文件。1.2 風機開箱檢查，皮帶輪，皮帶，電機滑軌及地腳螺栓是否齊備，符合設計要求。有無缺損等情況。1.3 倒鏈、滑輪、繩索、撬棍、活

5、動扳手，鐵錘、鋼絲鉗、螺絲刀、水平尺、鋼板尺、鋼卷尺、線墜、電錘等。2.通風機開箱檢查應符合下列規定：2.1 按設備裝箱清單，核對葉輪、機殼和其它部位的主要尺寸，進、出風口的位置方向是否符合設計要求，做好檢查記錄。2.2 葉輪旋轉方向應符合設備技術文件的規定。2.3 進、出風口應有蓋板嚴密遮蓋。檢查各切削加工面，機殼的防銹情況和轉子是否發生變形或銹蝕、碰損等。3.風機安裝：3.1 風機設備安裝就位前，按設計圖紙并依據建筑物的軸線、邊緣線及標高線放出安裝基準線。3.2 風機安裝在無減震器支架上，應墊上45mm厚的橡膠板，找平找正后固定牢。3.2 風機安裝在有減震器的機座上時，地面要平整，各組減震

6、器承受的荷載壓縮量應均勻，不偏心，安裝后采取保護措施，防止損壞。3.3 通風機的機軸必須保持水平度，風機與電動機用聯軸節連接時，兩軸中心線應在同一直線上。3.4 通風機與電動機安裝皮帶輪時，操作者應緊密配合，防止將手碰傷。掛皮帶時不要把手指入皮帶輪內，防止發生事故。3.5 風機出口的接出風管應順葉輪旋方向接出彎管。在現場條件允許的情況下，應保證出口至彎管的距離A大于或等于風口出口長邊尺寸1.52.5倍。如果受現場條件限制達不到要求，應在彎管內設導流葉片彌補。3.6 風機試運轉；經過全面檢查手動盤車，供應電源相序正確后方可送電試運轉，運轉前必須加上適度的潤滑油；并檢查各項安全措施；葉輪旋轉方向必

7、須正確。4.成品保護4.1 風機在搬運和吊裝時。與機殼邊接觸的繩索，在棱角處應墊好柔軟的材料，防止磨損機殼及繩索被切斷。4.2 風機搬動時，不應將葉輪和齒輪軸直接放在地上滾動或移動。4.3 風機的進排氣管、閥件、調節裝置應設有單獨的支撐；各種管路與通風機連接時，法蘭面應對中貼平，不應硬拉使設備受力。風機安裝后，不應承受其它機件的重量。參加人員技術負責人交 底 人記 錄 人交底日期 年 月 日 第 冊第 頁 防排煙系統 施工技術核定單 編號：4工程名稱樂余商貿街22#房建設單位豪達房地產開發有限公司設計單位中鐵工程設計院有限公司施工單位榮華工業設備安裝有限公司需核定的技術問題內容說明1、 防排煙

8、系統材料更改為無機玻璃鋼。項目經理技術負責人施 工 員填報日期 年 月 日 反饋意見設計單位建設(監理)單位技術負責人 核定日期： 年 月 日 第 冊第 頁 防排煙系統 施工組織設計（方案） 編號：5工程名稱樂余商貿街22#房建設單位豪達房地產開發有限公司設計單位中鐵工程設計院有限公司施工單位榮華工業設備安裝有限公司施工組織設計（方案）：詳見施工組織設計批準人審核人編制人編制日期 年 月 日注：如本頁不夠填寫，可后附。 第 冊第 頁 防排煙系統 開工報告 編號：6工程名稱樂余商貿街22#房合同編號建設單位豪達房地產開發有限公司工程造價設計單位中鐵工程設計院有限公司計劃工期施工單位榮華工業設備安

9、裝有限公司開工日期 2008年5月20日工程內容排煙機、各類閥門、防火閥等設備以及吊支架的安裝。序號工 程 開 工 條 件實 際 情 況1施工圖會審、技術交底情況已完成2施工組織設計（方案）批準交底情況已完成3施工圖預算編制情況已完成4物資供應、設備材料落實情況落實完畢5三通一平、土建條件情況滿足要求6施工機械設備落實情況已準備就位7勞動力落實情況已落實8安全技術措施落實情況已落實910備注建設(監理)單位：（章） 代表： 年 月 日 施工單位：（章）代表： 年 月 日 第 冊第 頁 防排煙系統 設備、材料相關證件匯總表 編號：7工程名稱樂余商貿街22#房建設單位豪達房地產開發有限公司設計單位

10、中鐵工程設計院有限公司施工單位榮華工業設備安裝有限公司序號設備材料名稱規格、型號單位數量生產廠商供貨單位主要證件及編號認可證合格證備案證其他1排煙風機XGZ(HTF)-7臺1上海金永利空調風機有限公司有檢驗報告2排煙防火閥PFHF WSDcK-400x400個按圖上海金永利空調風機有限公司有檢驗報告3防火閥FHFWSDc-K-400X400個按圖上海金永利空調風機有限公司產品質量證明書技術負責人質 檢 員填報日期 年月日 注：各種證件整理附后。 第 冊第 頁 防排煙系統 設備開箱檢查記錄 編號：8工程名稱樂余商貿街22#房合同編號建設單位豪達房地產開發有限公司設備名稱排煙風機生產廠商上虞專用風

11、機有限公司箱體編號供貨單位開箱日期 2010年11月15日設備檢查情況1.包裝情況：外包裝完好2.設備外觀：設備外觀完好3.零 部 件：零部件齊全4.其 他：相關文件檢查情況1.裝箱單： 1 份 1 張 5.認可證： 1 份 1 張2.合格證： 份 張 6.檢測報告： 1 份 5 張3.說明書： 份 張 7.備案證： 份 張4.設備圖： 份 張 8.其 他： 份 張存在問題及處理情況 建設（監理）單位代表供貨單位代 表技術負責人質 檢 員 第 冊第 頁 防排煙系統 材料檢查記錄 編號：9工程名稱樂余商貿街22#房建設單位豪達房地產開發有限公司施工單位榮華工業設備安裝有限公司檢查日期 2010年

12、11月29日序號材料名稱規 格型 號生產廠商單位數量合格證其他資料檢查結果1屋頂排煙風機XGZ(HTF)-7上海金永利空調風機有限公司臺1具備檢驗報告合格2排煙防火閥PFHF WSDcK-400x400上海金永利空調風機有限公司個按圖具備檢驗報告合格3防火閥FHF WSDc-K-400X400上海金永利空調風機有限公司個按圖具備檢驗報告合格存在問題及處理：技術負責人質 檢 員 第 冊第 頁防排煙系統 消防配電線路敷設檢查記錄 編號：10工程名稱樂余商貿街22#房建設單位豪達房地產開發有限公司設計單位中鐵工程設計院有限公司施工單位榮華工業設備安裝有限公司敷設日期2010年11月15日至2010年

13、 12月17日檢查日期 2010年12月28日電線電纜名稱、編號規格型號起終全長（m）線徑纜徑敷設方式線纜保護線纜中間點數中間點處理結果1NH-YJVPYFJ風機按圖7*16穿管合格2ZR-YJV配電間-XFDP1,2按圖4*35電纜溝合格3NH-YJVXFDP1,2PYFJ按圖5*16橋架合格存在問題及處理技術負責人質 檢 員施 工 員 第 冊第 頁 防排煙系統 消防配電線路隱蔽驗收記錄 編號：11工程名稱樂余商貿街22#房建設單位豪達房地產開發有限公司設計單位中鐵工程設計院有限公司施工單位榮華工業設備安裝有限公司安裝日期2008年12月15日-2009年1月8日驗收日期 2009 年 1

14、月 14 日施工圖號線路編號起-終敷設方式敷設日期線纜徑型號備用長度1PYFJ風機穿管7*16NH-YJV32配電間-XFDP1,2電纜溝4*50NH-YJV33XFDP1,2-PYFJ橋架5*16NH-YJV3隱蔽驗收內容驗 收 情 況結 論地溝敷設敷設外觀平整合格敷設標高 (m)-0.6合格電纜備用長度 (m)3合格并列敷設根數及間距2；30CM合格沙土層厚度防護蓋板有合格支架安裝間距、長度符合要求合格支架防腐采用鍍鋅角鋼合格標注形式平整合格其他情況-0.6合格管道敷設埋置深度管材管徑管道連接中間點處理線纜絕緣電阻測試(M)23合格線纜接地電阻測試(M)3合格建設(監理)單 位技術負責人質

15、 檢 員施 工 員 第 冊第 頁 防(排)煙系統風管及配件制作檢查記錄表 編號：F-2工程名稱樂余商貿街22#房材 質無機玻璃鋼建設單位豪達房地產開發有限公司厚度規格施工單位榮華工業設備安裝有限公司檢查日期2010年12月23日序號檢 查 項 目允差值(mm)實 測 值 (mm)1*風管直徑（或邊長）500212112風管咬口或焊接（目測）平整3板邊平整度平整4法蘭盤直徑或邊長平整5制作平整度平整6安裝垂直度垂直7配件完整8910油漆（目測）存在問題及處理：技術負責人質 檢 員施 工 員注：（1）* 右側空欄內，填寫風管直徑（或邊表）數值如300、500等。 （2）序號2、10兩項，按規范要求

16、作目測檢查。第 冊第 頁 防(排)煙系統風管及配件安裝檢查記錄表 編號：F-3工程名稱樂余商貿街22#房建設單位豪達房地產開發有限公司設計單位中鐵工程設計院有限公司施工單位榮華工業設備安裝有限公司安裝日期2010年 12月8 日檢查日期 2010 年 12 月 12日序號檢查項目允差值（mm）實 測 值 (mm)1風管橫管水平度3212112立管垂直度2101103標 高符合設計4支架間 距符合規范5水 平 度水平6牢固(目測)牢固7法蘭接口(目測)完好8墊料(目測)平整9油 漆 (目測)完好10柔性短管(目測)完好存在問題及處理：技術負責人質 檢 員施 工 員 第 冊第 頁 防(排)煙系統風

17、管防腐施工記錄 編號：F-4工程名稱樂余商貿街22#房建設單位豪達房地產開發有限公司施工單位榮華工業設備安裝有限公司施工日期 年 月 日風道編號規 格數量防腐要求底 層面 層材料名稱層數材料名稱層數存在問題及處理：技術負責人質 檢 員施 工 員 第 冊第 頁 防(排)煙系統送風口、排煙口安裝檢查記錄 編號：F-5工程名稱樂余商貿街22#房建設單位豪達房地產開發有限公司設計單位中鐵工程設計院有限公司施工單位榮華工業設備安裝有限公司安裝日期2010年11月11日至2010年12月12日檢查日期2010年12月24日序號風（煙）口名稱規格型號設置部位外觀檢查送風口排煙口結論高度(m)輔助裝置安裝控制

18、方式與頂棚距離(m)與可燃物距離(m)與安全出口水平距離(m)與防煙分區內最遠點水平距離(m)相鄰排煙口水平距離(m)控制方式1排煙口800*800一層良好1.56302120聯動合格2排煙口800*800一層良好1.56302120聯動合格3排煙口800*800一層良好1.56302120聯動合格4排煙口800*800一層良好1.56302120聯動合格5排煙口800*800二層良好1.56302120聯動合格6排煙口800*800二層良好1.54182033聯動合格7排煙口800*800二層良好1.54182033聯動合格8排煙口800*800二層良好1.58282036聯動合格9排煙口4

19、00*400三層良好1.58282036聯動合格第 冊第 頁 續表 編號：F-5序號風（煙）口名稱規格型號設置部位外觀檢查送風口排煙口結論高度(m)輔助裝置安裝控制方式與頂棚距離(m)與可燃物距離(m)與安全出口水平距離(m)與防煙分區內最遠點水平距離(m)相鄰排煙口水平距離(m)控制方式10排煙口400*400三層良好1.58282036聯動合格11排煙口400*400三層良好1.5861812聯動合格12排煙口400*400三層良好1.5861812聯動合格存在問題及處理：技術負責人 質 檢 員 施 工 員第 冊第 頁 防(排)煙系統閥門安裝檢查記錄 編號：F-6工程名稱樂余商貿街22#房

20、建設單位豪達房地產開發有限公司設計單位中鐵工程設計院有限公司施工單位榮華工業設備安裝有限公司安裝日期2010年11月6日至2010年 12月 18 日檢查日期 2010年 12月 25日序號設 置 部 位閥 門 名 稱規格型號數量安 裝 質 量 情 況中心位置標 高坡 向表 面其 它結 論1一層防火閥1000*3203準確4.5水平平整合格2一層排煙防火閥1500*5001準確4.5水平平整合格3二層防火閥1000*3203準確4.5水平平整合格4二層排煙防火閥1500*5001準確4.5水平平整合格5三層排煙防火閥1000*3201準確3.5水平平整合格存在問題及處理：技術負責人 質 檢 員

21、 施 工 員第 冊第 頁 防(排)煙系統風管隱蔽工程驗收記錄 編號：F-7工程名稱樂余商貿街22#房建設單位豪達房地產開發有限公司施工單位榮華工業設備安裝有限公司驗收日期 2010年 12 月 22 日風管編號橫管水平度立管垂直度實測點數支架安裝連接方式防腐其他允差值(mm)實測值(mm)允差值(mm)實測值(mm)驗收結論建設(監理)單位 代 表:項目經理技術負責人質檢員施工員 第 冊第 頁防(排)煙系統風機基礎復測記錄 編號：F-8工程名稱樂余商貿街22#房名稱規格槽鋼基礎建設單位豪達房地產開發有限公司基礎圖號施工單位榮華工業設備安裝有限公司復測日期2008年12月25日基準線位置（施工圖

22、要求）縱向符合設計橫向符合設計標高符合設計序號復 測 項 目允差值（mm） 實測值(mm)結 論1排煙風機槽鋼基礎32合格附 圖 及 說 明建設(監理)單 位 代 表:技術負責人質 檢 員施 工 員 第 冊第 頁防(排)煙系統風機安裝檢查記錄 編號：F-9工程名稱樂余商貿街22#房建設單位豪達房地產開發有限公司設計單位中鐵工程設計院有限公司施工單位榮華工業設備安裝有限公司安裝日期2009年1月4日至2009年1月5日檢查日期2010年1月2日序號風機編號轉 速(r/min)風 量(m3/h)風 壓(10pa)功 率(kw)實 測 量 (mm)中心位置標高水平度皮帶輪同軸度碰殼結論徑向軸向111

23、45020000475-5257.5水平準確準確無合格存在問題及處理：技術負責人 質 檢 員 施 工 員第 冊第 頁 防(排)煙系統通風管網技術試驗記錄 編號：F-10工程名稱樂余商貿街22#房建設單位豪達房地產開發有限公司設計單位中鐵工程設計院有限公司施工單位榮華工業設備安裝有限公司微壓計型號DP-2000試驗時間2010年1月15日 測 位測 點面 積 m2系 數測 點 位 置軸（橫）軸（橫）軸（橫）1234平 均修 正風 量風 速結 論：建設（監理）單位 代 表：技術負責人質 檢 員施 工 員 第 冊第 頁 防(排)煙系統風口風量試驗記錄 編號：F-11工程名稱樂余商貿街22#房測定儀器

24、 建設單位豪達房地產開發有限公司室內溫濕度8 65 施工單位榮華工業設備安裝有限公司測定日期 2011年 1月14 日風口編號風口形式風口面積m2實測風速(m/s)實測風量m3/h設計風量m3/h結論1234平均1方型0.1698.98.88.98.92020020000合格試驗經過及存在問題處理：建設（監理）單位 代表：技術負責人質 檢 員施 工 員 第 冊第 頁 防(排)煙系統風機試驗記錄 編號：F-12工程名稱樂余商貿街22#房風機型號XGZ(HTF)-7建設單位豪達房地產開發有限公司電機型號施工單位榮華工業設備安裝有限公司試驗日期 2011年1月10日序號測 試 項 目標 牌 值設 計

25、 值實 測 值1電機轉速(r/min)1450145014502風機轉速(r/min)14503總靜壓(mm H2O)4總風量(m3/h)2000020000200005功 率(kw)7.56電 壓(V)78試驗過程及存在問題：建設監理單位 代表：技術負責人質檢員施工員 第 冊第 頁 防(排)煙系統風機試運轉記錄 編號：F-13工程名稱樂余商貿街22#房施工單位榮華工業設備安裝有限公司建設單位豪達房地產開發有限公司試運轉時間2H試運轉設備用 途型 號規 格單位數量試運轉情況排煙風機XGZ(HTF)-7臺1運行良好存在問題及處理：部分風機存在反轉現象，在調整接線后，風機轉向正確，運行正常試運轉結

26、論：合格技術負責人質 檢 員施 工 員 第 冊第 頁 防(排)煙系統調試報告 編號：F-14工程名稱樂余商貿街22#房建設單位豪達房地產開發有限公司設計單位中鐵工程設計院有限公司施工單位榮華工業設備安裝有限公司調 試 單 位調試日期 2011年1 月 15 日設計總風量15571(m3/h)實測總風量15603(m3/h)序號測 試 位 置送 風 口設計風量(m3/h)實測風量(m3/h)型式規格1一層400*40015571155392二層400*40015571156003三層400*4001557115632安裝遺留問題及處理調試結論建設監理單位代 表技術負責人質 檢 員施 工 員 第

27、冊第 頁 通風空調及防(排)煙系統自檢報告 編號：F-15工程名稱樂余商貿街22#房建設單位豪達房地產開發有限公司設計單位中鐵工程設計院有限公司施工單位榮華工業設備安裝有限公司調試單位自檢日期 2011年 1月14日序號項目分項內容檢查情況結論1通風空調風機風管風管材料保溫材料防火閥設備安裝外觀2防(排)煙系統送風機運行良好，符合設計合格排煙機運行良好，符合設計合格管道材料無機玻璃鋼材料制作外觀良好，符合規范合格排煙防火閥符合設計要求合格防火閥符合設計要求合格送風口符合設計要求合格排煙口符合設計要求合格3電源負荷登記符合設備要求合格切換部位風機控制箱合格配電線路符合規范合格4 防火閥手動操作操作靈活合格電動操作動作準確合格聯動試驗聯動正常合格5排煙防火閥手動操作操作靈活合格電動操作動作準確合格聯動試驗聯動正常合格 第 冊第 頁
