1、廣聯達鋼筋算量軟件GGJ2009異形柱、參數化柱截面及鋼筋編輯應用場景1、需要手動排列柱的縱筋位置的情況；2、參數化或異型暗柱需要繪制各種形式箍筋或拉筋的情況；3、需要進行異形柱截面編輯的情況。柱截面編輯可以手動設置縱筋的數量、鋼筋信息和位置，可以繪制任意形式的箍筋和拉筋，可以修改截面信息。并且可以對修改好的截面進行保存，以備下次重復使用。軟件操作對于矩形柱、圓形柱、參數化和異形柱，都可以使用截面編輯。在構件或圖元的屬性編輯器中，“截面編輯”這一項選擇為“是”即可顯示柱截面編輯的界面，如下圖所示。 說明：1、對于矩形柱、圓形柱和參數化柱新建后，軟件默認“截面編輯”為“否”，如果需要切換到截面編

2、輯，修改為“是”即可。2、對異形的柱，新建構件后，軟件默認“截面編輯”為“是”，因為異形柱一般都需要手動進行縱筋的排布和箍筋的繪制。實例介紹下面以參數化柱為例，來介紹截面編輯功能的使用。新建參數化柱，選擇第一種參數化圖形L-a截面。按照圖紙標注的鋼筋信息，輸入縱筋信息和箍筋信息，然后修改“截面編輯”為“是”，彈出“截面編輯”對話框，如下圖所示。圖中默認給出縱筋和外圍的箍筋，縱筋的根數與屬性中輸入的一致，縱筋的排列，按照屬性中輸入的鋼筋信息，先布置角筋，剩余的鋼筋按照邊長平均布置。角筋以紅色顯示，邊筋以粉色顯示。目前，縱筋的位置對本身的計算結果沒有影響，但是在布置箍筋時需要準確設置縱筋的位置，否

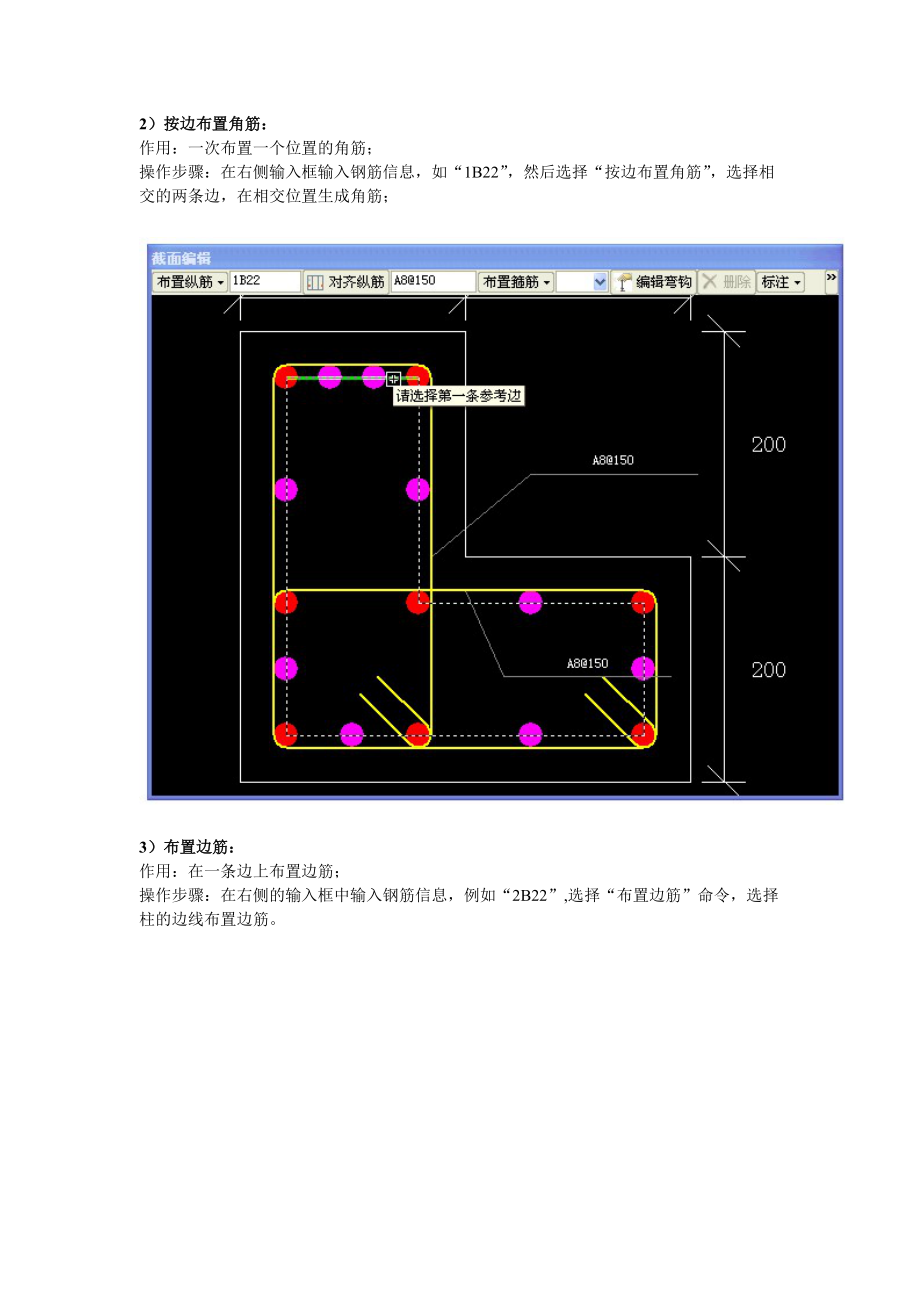

3、則箍筋的長度計算不符合實際情況。下面我們逐個介紹截面編輯中的功能。1、布置縱筋：下拉框中有3個命令，操作方法如下；1）布置角筋：作用：整體一次性按形狀自動生成角筋；操作步驟：在右側的輸入框中輸入角筋的信息，然后在下拉框中選擇“布置角筋”命令，軟件自動布置角筋； 2）按邊布置角筋：作用：一次布置一個位置的角筋；操作步驟：在右側輸入框輸入鋼筋信息，如“1B22”，然后選擇“按邊布置角筋”，選擇相交的兩條邊，在相交位置生成角筋； 3）布置邊筋：作用：在一條邊上布置邊筋；操作步驟：在右側的輸入框中輸入鋼筋信息，例如“2B22”,選擇“布置邊筋”命令，選擇柱的邊線布置邊筋。 2、對齊縱筋 作用：用來移動

4、縱筋，實現兩根鋼筋的對齊，方便繪制箍筋。 操作步驟：選擇【對齊縱筋】按鈕，選擇作為標準線的鋼筋，然后選擇要移動的鋼筋，然后選擇要平行的邊。 3、布置箍筋 作用：繪制箍筋或者拉筋。 操作步驟： 1）在“布置箍筋”按鈕左側的輸入框中輸入箍筋信息，例如“A10100/200”，如下圖所示； 2）在“布置箍筋”下拉框中選擇一種繪制方式，軟件提供了“矩形”、“直線”和多種弧線繪制方法； 3）選擇縱筋所在的位置繪制箍筋或拉筋。 4、編輯彎鉤 作用：用來編輯箍筋或拉筋的彎鉤角度 操作步驟： a、點擊【編輯彎鉤】功能； b、點擊需要編輯彎鉤的箍筋，此時在箍筋旁，會顯示出彎鉤角度顯示框； c、在彎鉤角度顯示框中

5、，選擇需要的彎鉤角度即可。 5、刪除 作用：用來刪除縱筋或箍筋以及拉筋，以及標注。 操作步驟：選中要刪除的鋼筋點或者線，點擊【刪除】按鈕，軟件提示“確定刪除”，點擊“是”即可，不需要刪除，點擊“否”。 選中鋼筋后，也可以通過鍵盤上的“Delete”鍵刪除鋼筋線或標注。 6、標注：下拉框中有“顯示標注”、“布置縱筋標注”、“布置箍筋標注”和“移動標注”幾個功能。 作用： a、對縱筋或箍筋以及拉筋進行標注，便于查看； b、通過標注后，修改標注中的鋼筋信息來實現鋼筋的修改。 1）顯示標注：設置是否顯示標注； 2）布置縱筋標注：布置縱筋的鋼筋信息標注； 操作步驟：選擇“布置縱筋標注”命令，單擊選擇需要布置標注的鋼筋，可以選擇多個相同鋼筋；選擇完畢后，點擊右鍵確定；然后點擊鼠標左鍵，確定標注的位置生成標注。 3）布置箍筋標注：布置箍筋的鋼筋信息標注； 操作步驟：同“布置縱筋標注”； 4）移動標注：移動已經標注的內容； 操作步驟：選擇標注線，拖動鼠標移動到指定位置，點擊鼠標左鍵確定位置即可。 說明：所有標注都可以進行修改，修改標注時，只要選中標注的信息，重新輸入即可。例如縱筋標注原來為“5B20”,可以修改為“5B16”，箍筋信息也可以進行修改。 7、存盤和提取 作用：對已經編輯好的柱截面和鋼筋布置情況進行“存盤”，后期
