1、施工圖設計說明工程概況建設單位：安寧職業教育基地管理委員會項目名稱：中共安寧市委黨校、安寧市行政學校異地新建項目項目地點：安寧市職教園區項目建設規模：本項目共擬建地上11層，地下1層。總建筑面：約19353.21平方。建筑高度：43.5米。建筑形式：框剪結構。建筑分類：一類高層綜合樓，建筑功能：食堂，教室，辦公，學員宿舍。設計依據及驗收規范(1)市政主管部門對初步設計的審批意見；(2)甲方設計任務書及設計要求；(3)中華人民共和國現行有關規范：智能建筑工程質量驗收規范(GB503392013)建筑智能化系統工程設計規范DGJ32/D01-2003智能建筑設計標準(GB/T503142006)民

2、用建筑電氣設計規范JGJ16-2008；工程建設施工企業質量管理規范GB/T50430-2007安全防范工程技術規范(GB503482004)視頻安防監控系統工程設計規范GB/T50395-2007出入口控制系統工程設計規范GB/T50396-2007入侵報警系統工程設計規范GB/T50394-2007綜合布線系統工程驗收規范(GB503122007)綜合布線系統工程設計規范(GB503112007)安全防范工程驗收規則(GA308-2001)安全防范工程程序與要求(GA/T75-94)安全防范系統通用圖形符號(GA/T74-2000)建筑電氣工程設計常用圖形和文字符合(00D001)建筑與建

3、筑群綜合布線系統工程施工驗收規范(GB/50311-2000)建筑物電子信息系統防雷技術規范GB50343-2004電子信息系統機房設計規范GB50174-2008；電子信息系統機房施工及驗收規范GB50462-2008；公共建筑節能設計標準GB50189-2005(4)各專業提供的設計資料。3設計范圍：(1)綜合布線系統；(2)有線電視系統；(3)安全防范系統；(4)門禁系統；(5)會議室系統；(6)停車場管理系統；(7)廣播系統(8)公共信息發布系統；(9)周界報警系統(10)機房建設；(11)無線網絡覆蓋；1 綜合布線系統( 1)綜合布線系統是將語音信號、數字信號的配線，經過統一的規范設

4、計，綜合在一套標準的配線系統上，此系統為開放式網絡平臺，以方便用戶在需要時，形成各自獨立的子系統。綜合布線系統可以實現世界范圍資源共享，本設計僅考慮布線不涉及網絡設備；( 2)由市政引來外線電纜，進入五層通訊機房。本設計僅負責總配線架以下的配線系統；（ 3）本工程計算機和電話采用非屏蔽綜合布線系統，水平選用（六類）電纜，穿PVCt暗敷。所有匯聚點均拉倒通訊機房，應考慮環境條件，并根據網絡的要求配UPS電源；（ 4）辦公部分按（6）m2左右一組信息點設置。（ 5）出線插座采用RJ45六類型，暗裝，底邊距地0.3m（有架空地板的房間，底邊距架空地板0.3m）;（ 6）網絡設備則根據最終用戶的需求自

5、行配備；2有線電視及衛星電視系統（1）有限電視系統采用網絡電視，每一個用戶端拉一條非屏蔽綜合布線系統，水平選用（六類）電纜，穿PVCt暗敷。所有匯聚點均拉倒通訊機房，（2）用戶出線口暗裝，底邊距地0.3m;（3）有限電視設備則根據最終用戶的需求自行配備；或向運營商申請；3安全防范系統（ 1）保安監視機房設在一層（與消防中心合用）；（ 2）在本工程道路，各出入口，電梯轎箱內及（二）層以上各層走道內及消防樓梯內設保安監視攝像機；（ 3）所有攝像機的電源，由監控機房主機供給。（ 4）系統控制方式為編碼控制；（ 5）攝像機采用網絡高清攝像機，帶自動增益控制、逆光補償、電子高亮度控制等，根據安裝地點監視

6、要求，配備相應的攝像機。（ 6）中心控制室內操作人員可通過控制鍵盤執行控制切換命令。（7）所有攝像點應同時錄像，錄像選用數字硬盤錄像系統，內置高速硬盤，容量不低于動態錄像儲存一個月的空間，并可隨時提供調閱及快速檢索，圖像應包含攝像機機位、日期、時間等。圖像分辨率不低于（640X480）像素；（8）監視器的圖像質量按五級損傷制評定，圖像質量不應低于4分；(9)監視器圖像水平清晰度：彩色監視器不應低于(400、270)線；(10)監視器圖像畫面的灰度不應低于8級；(11)每個普通監視點設一條PVC管，暗敷在樓板或墻內；(12)系統各路視頻信號，在監視器輸入端的電平值應為1Vpp±3dBV

7、BS;(13)系統各部分信噪比指標分配應符合：攝像部分為40dB、傳輸部分為50dB、顯示部分為45dB的要求；4門禁系統(1)門禁系統機房(與通訊機房合用)；(2)在宿舍區設有電子門鎖、讀卡器、門內手動開關，對通過對象及通行的時間進行控制、監視及設定；(3)系統應具有以下功能：記錄、修改、查詢所有持卡人的資料，并可隨時修改持卡人通行權限。監視、記錄所有出入情況及出入時間；監視門磁開關狀態，具有報警功能；對所有資料可按照甲方的要求按某一門、某人、某時等進行排序、列表。對非法侵入或破壞進行報警并進行記錄；當火災信號發出后，自動打開相應的電子門鎖，方便人員疏散。(4)現場控制器設在(就地、弱電豎井

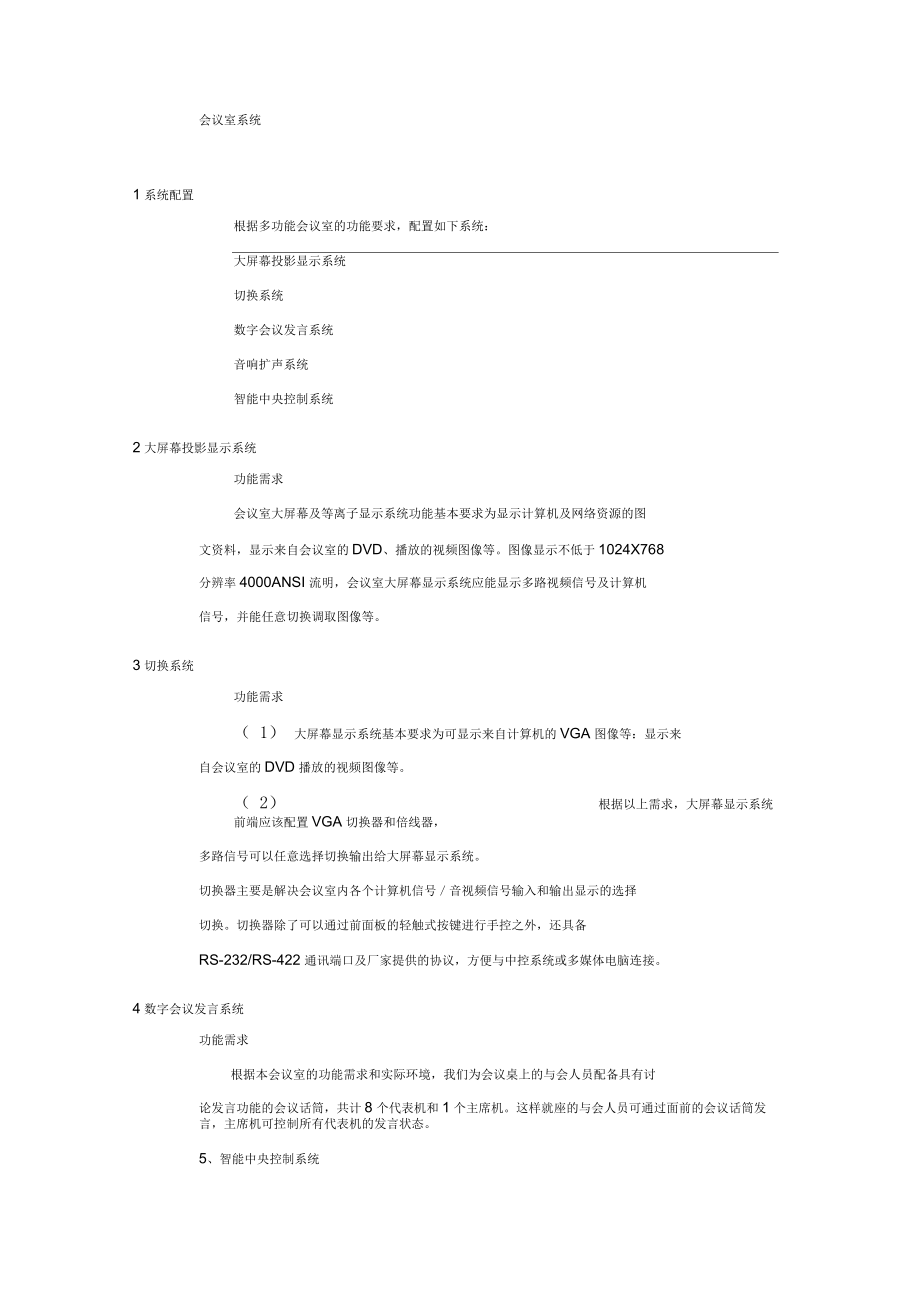

8、內)，走道管線在(弱電線槽內)敷設，從線槽至控制模塊穿PVC管。控制模塊至請求開門按鈕、讀卡器、電控鎖等暗敷PVC管，門磁開關、電控鎖等應注意與門配合；(5)系統允許每個門可單獨提供所有操作功能，系統信息通信采用標準接口及協議；會議室系統1系統配置根據多功能會議室的功能要求，配置如下系統：大屏幕投影顯示系統切換系統數字會議發言系統音響擴聲系統智能中央控制系統2大屏幕投影顯示系統功能需求會議室大屏幕及等離子顯示系統功能基本要求為顯示計算機及網絡資源的圖文資料，顯示來自會議室的DVD、播放的視頻圖像等。圖像顯示不低于1024X768分辨率4000ANSI流明，會議室大屏幕顯示系統應能顯示多路視頻信

9、號及計算機信號，并能任意切換調取圖像等。3切換系統功能需求（ 1） 大屏幕顯示系統基本要求為可顯示來自計算機的VGA圖像等：顯示來自會議室的DVD播放的視頻圖像等。（ 2） 根據以上需求，大屏幕顯示系統前端應該配置VGA切換器和倍線器，多路信號可以任意選擇切換輸出給大屏幕顯示系統。切換器主要是解決會議室內各個計算機信號音視頻信號輸入和輸出顯示的選擇切換。切換器除了可以通過前面板的輕觸式按鍵進行手控之外，還具備RS-232/RS-422通訊端口及廠家提供的協議，方便與中控系統或多媒體電腦連接。4數字會議發言系統功能需求根據本會議室的功能需求和實際環境，我們?yōu)闀h桌上的與會人員配備具有討論發言功能

10、的會議話筒，共計8個代表機和1個主席機。這樣就座的與會人員可通過面前的會議話筒發言，主席機可控制所有代表機的發言狀態。5、智能中央控制系統系統組成根據系統的設計目標和要求。由于會議室整套系統操作涉及多個系統的協調動作，為了方便使用人員進行控制，簡化操作流程，提高工作效率，用智能化的中央控制系統將會議室所有系統的設備操作集中控制，使設備有機地結合在一起，簡化繁瑣的操作流程，即對項目中音響和擴聲系統、會議發言和控制系統、音視頻、VGA信號切換系統、投影顯示系統等各項子系統實行智能化中央集中控制，實現后臺統一管理。使整個系統可以通過觸摸屏實現所有控制。為了保證聲絕緣，地板上要求鋪地毯，天花板要求裝消

11、音板，四周墻壁要求裝隔音毯，窗子要求安裝雙層玻璃，桌子輔上桌布。會議室進行了隔音處理后，房間中具有混響系數通常要求在0.350.55之間。會議室的音響效果2、為保證會議進行時有一個安靜的會議環境，減少噪音對于會議的影響，要求會議室環境噪聲要求小于40DB，并有良好的吸音和隔音設備，控制會議環境的回聲；3、選用專業會議擴音設備，包括音頻功率放大器和音箱；4 、擴聲系統的功率放大器要求采用數個小容量功率放大器集中設置在同一機房的方式，用合理的布線和切換系統，保證會議室在損壞一臺功放時，不造成會場聲音中斷。5 、聲音信號輸入功率放大器之前，要求采用均衡器和反饋抑制器進行處理,以提高聲音信號的質量。6

12、、使用盡可能少的麥克風，因為麥克風越多，引入的背景噪音會越強，要求選用具備屏蔽手機信號干擾功能的麥克風。7、在進行麥克風和音箱的布置時，要求使麥克風置于各音箱的輻射角之外，音箱要求分散布置，放置在會議室的四角，離墻壁0.5米左右。8、調音臺與會議電視終端設備必須共地。六.會議控制1、會議室要求配備獨立的設備間（控制室），盡量選擇會議室旁的房間為控制室，面積為20平方米左右。控制室與會議室之間的隔墻要求加裝玻璃了望窗，以便工作人員從控制室觀察會場情況。2、控制室要求配置小型監視器，用于工作人員監察圖像、聲音效果。3、會議室和控制室要求預留終端線纜下線槽便于各種線纜的敷設。4、會議系統設備、終端的

13、安裝方式需要根據實際情況而定。七.供電系統為保證會議室供電系統的安全可靠，減少經電源途徑帶來的電氣串?dāng)_，要求采用三套供電系統。（ 1） 一套供電系統作為會議室照明供電，（ 2） 第二套供電系統用于空調等設備的供電。空調供電要求為三相四線制。（ 3） 第三套供電系統作為整個終端系統的供電，并采用UPS不中斷電源系統，第三套供電系統作為整個終端設備、控制室設備的供電，該套供電系統供電能力要求不小于10安培。（ 4） 該套供電系統須配備不間斷電源系統（UPS），每套終端設備需配備一臺功率不小于1500W的UPS;每套MCU設備需配備一臺功率不小于1000W的UPS。供電系統輸出交流電要求滿足以下條件

14、：220V±5，50Hz±5%。（ 5） 交流電源的雜音干擾電壓不應大于100mV。（ 6） 會議室、控制室需有若干AC220V/15A的三芯電源插座，均勻分布在四周墻面。保護地線必須采用三相五線制中的第五根線，與交流電源的零線必須嚴格分開，防止零線不平衡電流對會議電視產生嚴重的干擾影響。（ 7） 接地系統要求采用單點接地的方式，信號地、機殼地、電源告警地、防靜電地等均要求分別用導線經接地排，一點接至接地體。（ 8） 保護地線的接地電阻值在單獨設置接地體時要求小于3歐姆，采用聯合接地體時，要求小于0.5歐姆，要求給控制室和會議室供電的交流電源零線和地線的電壓差wIV。6 停

15、車場管理系統（1）本工程在車輛進出口設一套停車場管理系統。采用影像全鑒別系統,對進出的內部車輛采用車輛影像對比方式，防止盜車；外部車輛采用臨時出票機方(2)系統應具備：出、入口影像鑒別；出、入口票據核實，自動區分月票、臨時票據等，自動計費；自動計費、收費顯示，出票機有中文提示，自動打印收據；出入柵門自動控制；入口處設空車位數量顯示；使用過期票據報警；非本停車場票據報警；物體堵塞驗卡機入口報警；非法打開收款機錢箱報警；出票機內票據不足報警；(3)收費亭主機至道閘、入口空車位數量顯示器，進、出口攝像機，進、出口驗票機預留PVC管；道閘至地感線圈預留PVC管；7 廣播系統(1)廣播機房與通訊機房室合

16、用，消防緊急廣播與背景音樂合用；(2)末端廣播分：專用消防緊急廣播、背景音樂兼消防緊急廣播；(3)會議廳等設獨立的廣播系統，這些場所需另設專用消防緊急廣播；(4)消防緊急廣播優先于其他廣播；(5)廣播區域劃分應在滿足消防廣播區域劃分的前提下，滿足建筑功能劃分的需要。話筒音源，可對每個區域或單獨或編程或全部播出；(6)主機功率放大器，主機應具備綜合檢查及自檢功能，能不間斷地對系統主機及揚聲器回路的狀態進行監測；(9)系統主機應為標準的模塊化配置，并提供標準接口及相關軟件通信協議，以便系統集成；(10)系統采用100V定壓輸出方式。要求從功放設備的輸出端至線路上最遠的用戶揚聲器的線路衰耗不大于1d

17、B(1000Hz時)；(11)背景音樂系統頻響為70Hz12kHz,諧波小于0.1%,信噪比不低于65dB。(12)公共場所揚聲器安裝功率為3W,根據平面圖布置為吸頂式、揚聲器底邊距地（2.5）mo車庫內揚聲器為壁掛式距地（2.5）m;（14）火災時，自動或手動打開相關層消防緊急廣播。同時切斷背景音樂廣播消防緊急廣播切換在消防控制室內完成；8 公共信息發布系統公共信息發布系統可以通過網絡，將不同信息發布到LED顯示系統，本次設計在一層大堂，1. P6室內全彩LED顯示屏，顯示尺寸：4.992m*2.88m=14.4m2邊框尺寸：5.092m*2.980m=15.21m29 周界報警系統9.1

18、系統組成系統由位于現場的前端探測器、位于安防控制中心的報警主機、報警聯動、報警聯網等組成。布防狀態下，如遮擋探測器將產生報警信號，報警信號通過編碼傳輸?shù)桨脖Ｖ行牡膱缶ㄓ?控制主機，主機判斷警情，確認后驅動警報器發聲，同時警情區域電子地圖出現在顯示屏上，警情發生時間、防區號、警情種類等信息也記入數據庫，也可由打印機打印記錄。9.2 實現功能周界全面設防，無盲區和死角。報警中心具備語音、警笛、警燈提示。中心通過電腦顯示屏及電子模擬顯示屏識別報警區域。進行報警中心報警狀態、報警時間記錄。可實現區域防盜報警二級聯網功能。當保安人員無法處理警情或需要支援時，按下緊急銨鈕即可向當?shù)?10發出報警信號。2

19、4小時的不間斷監控，自動實時報警并指示報警位置。不同報警防區可編程聯動不同反應。9.3 技術要求報警響應時間：小于2秒；探測器報警持續時間：大于5秒；報警及用戶布撤防記錄存儲時間：大于30天；系統具備防拆和斷路報警功能。9.4 設計原則采用總線式報警系統，周界報警系統探測器的布設考慮按其有效距離的60-70%布設，實際探測距離不大于70米，并在銜接處交叉設置，使小區的周界防范無盲區和管理死角。所有的主動紅外對射探測器均采用三光束，當單束光線被遮擋并不發生報警，只有當上下兩組光線同時被遮擋才發生報警，利用這一原理可以有效防止雨雪、小動物等的干擾。各探測器銜接處保持30CM以上的交叉，以防留下防區

20、漏洞。銜接的探測器避免交叉誤射，不同方向的接收器安裝一起，不同發射方向的發射器安裝一起，無法避開時，通過校正安裝角度和有效距離來控制。探測器安裝在圍墻（或柵欄）頂上外側約15CM處，可及時發現入侵者，在其尚未躍入圍墻前產生報警。10機房建設地面工程機房地板采用架空地板，為使水泥砂漿地面達到不起塵、不產塵、保證空調送風系統的空氣潔凈度，地面需要先涮防塵漆做防塵處理。地板安裝高度為0.3M。地板與墻體交界處用不銹鋼踢腳板封邊。機房大門入口處做踏步鋪塑膠地板。機房專用地天花吊頂工程整個機房為了確保機房的保溫和消防需要；全部采用規格為600x600x0.8mm的微孔鋁制天花板進行鋪設，天花板美觀、耐用

21、，防火、防潮，同時與機房屏蔽網一起組成一個完整的屏蔽系統，具抗靜電、抗干擾的作用。墻面裝飾工程機房應采用國產優質彩鋼板，在選擇墻面板材料時，要求能滿足屏蔽系統和等電位系統的需求。國產優質彩鋼板生產流程采用目前最新技術及工藝，外觀光亮，國產優質彩鋼板還能滿足屏蔽系統的需求。配電系統設計1、 機房內用電設備供電電源均為三相五線制及單相三線制，采用雙回路供電；2、 用電設備作接地保護，并入土建大樓配電系統；3、 機房用電設備、配電線路裝置過流過載兩段保護，同時配電系統各級之間有選擇性地配合，配電以放射式向用電設備供電；4、 機房配電系統所用電線為阻燃聚氯乙烯絕緣導線，敷設噴塑橋架、鍍鋅鐵管及金屬軟管

22、。5、 機房的設備供電和空調照明供電分為兩個獨立回路，其中設備供電由UPS提供并按設備總用電量的1.3倍進行預留，而空調照明用電由市電提供并按空調設備的要求供配。6、 機房內照明裝置宜采用機房專用無眩光燈盤，照明亮度大于300LUX,事故照明亮度應大于60LUX。7、 機房內的配電系統考慮了與應急照明系統的自動切換。8、 該機房電源進線正常時由市電供電，市電故障時由UPS供電，進線直接引入機房專用配電柜總輸入開關。9、 機房設計了一個市電配電箱，對機房的市電進行配電，配電箱為機房專用標準配電箱，配備ABB低壓開關。柜內配有市電備用回路，安裝德國OBOW雷保護器。10、 機房設計了一個UPS配電箱，對機房的UPS電進行配電，配電箱為機房專用標準配電箱，配備ABB低壓開關。箱內配有UPS電源備
