1、第一章 概 述1.1 概述 NDS2401 DVBT調制器支持DVBT標準所有信道編碼與調制參數，支持多頻網與單頻網模式，可對系統進行網絡在線與升級。廣泛適用于DVBT數字電視廣播網絡的組建，以及DVBT機頂盒設計中的測試。1.2 產品特點 糾錯碼FEC：1/2 2/3 3/4 5/6 7/8； 保護間隔：1/4 1/8 1/16 1/32； 支持單頻網（SFN）模式和多頻網（MFN）模式； 支持線性和非線性校正功能；其中幅頻特性支持等頻率間隔或非等頻率間隔校正； 峰值平緩削波； 支持等級調制； 本地及遠程控制；1.3 技術指標數據輸入插座BNC. 75歐姆接口標準符全EN 50083 ASI

2、接口標準調制等級支持非等級調制/等級調制數據格式標準TS流格式，188字節射頻輸出插座F插座，75歐姆中心頻率250MHz1000MHz，步進1Hz 主信號電平0dbm2db監控信號電平302dbc衰減0db16db,步進0.5db調制誤差率MER40db帶寬5MHz，6MHz，7MHz，8MHz信道編碼與調制內卷積編碼速率1/2，2/3，3/4，5/6，7/8，調制映射星座圖QPSK，16QAM，64QAM等級調制參數alpha1，2，4載波數2k ,8kOFDM保護間隔1/4，1/8，1/16，1/32帶寬5MHz，6MHz，7MHz，8MHz單頻網同步GPS外部10 MHz輸入輸入電平5

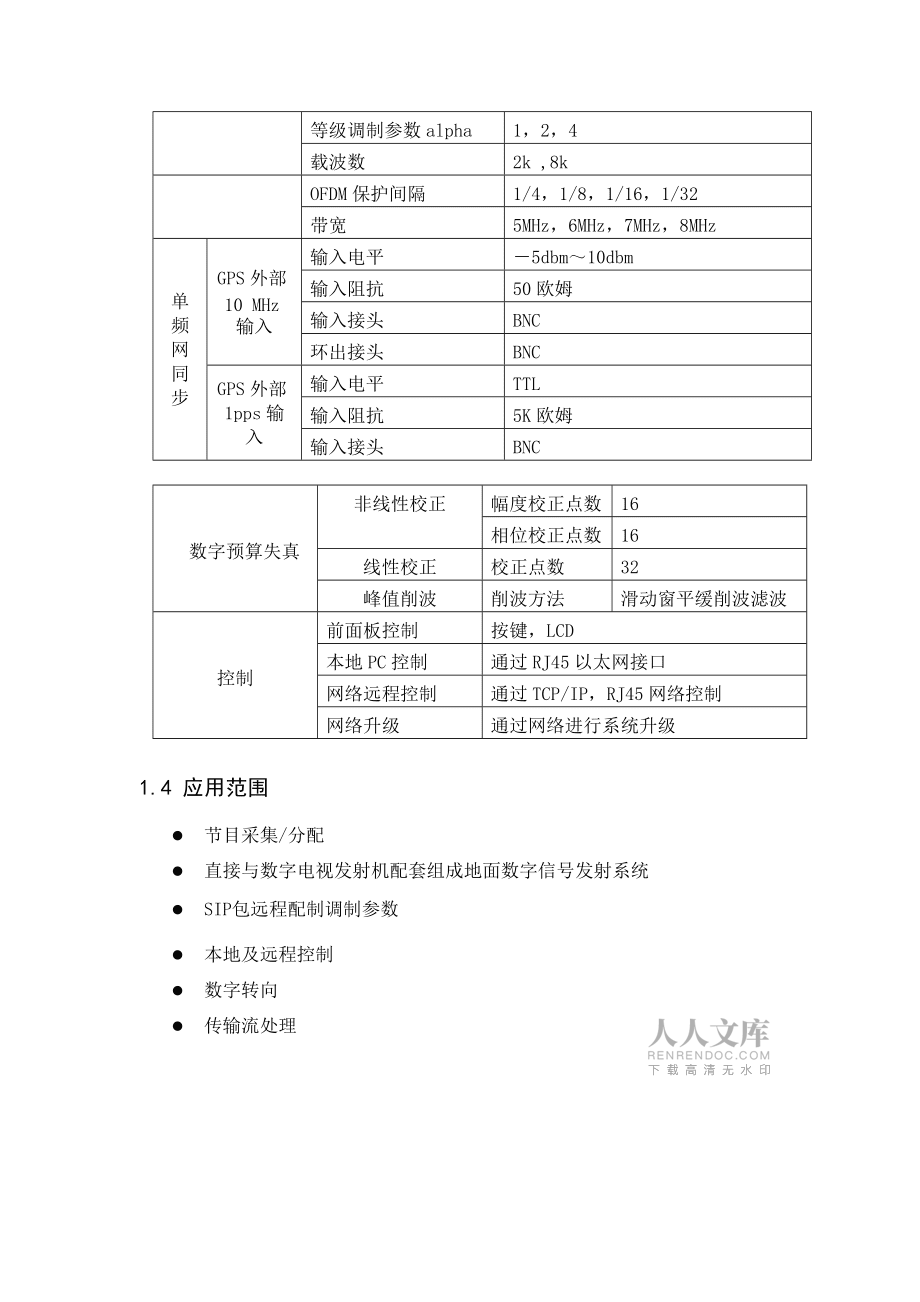

3、dbm10dbm輸入阻抗50歐姆輸入接頭BNC環出接頭BNCGPS外部1pps輸入輸入電平TTL輸入阻抗5K歐姆輸入接頭BNC數字預算失真非線性校正幅度校正點數16相位校正點數16線性校正校正點數32峰值削波削波方法滑動窗平緩削波濾波控制前面板控制按鍵，LCD本地PC控制通過RJ45以太網接口網絡遠程控制通過TCP/IP，RJ45網絡控制網絡升級通過網絡進行系統升級1.4 應用范圍l節目采集/分配l直接與數字電視發射機配套組成地面數字信號發射系統 lSIP包遠程配制調制參數l本地及遠程控制l數字轉向l傳輸流處理1.5 原理框圖調制 10MHZ 1PPS ASI接口 ASI接口 IF上變頻器 R

4、F CPU控制 LCD KEY RJ45 1.6外形圖與說明前面板示意圖1液晶顯示界面2HP: 信號指示燈3LP: 信號指示燈4Power: 電源、視頻信號指示5上、下、左、右按鈕6Enter: 確認按鈕9Menu: 菜單按鈕10Lock: 鎖定按鈕后面板示意圖：1IF OUT: IF輸出接口2GSP10M3GPS 1PPS4LOOP輸出5ASI輸入6ASI輸入7LOOP輸出8檢測端輸出9主路輸出10網絡接口11電源開關12接地第二章 安裝指南2.1收貨檢查 打開設備包裝箱校驗物品，務必檢查小部件的包裝材料，對照產品裝箱清單或者下列項目檢查包裝箱的物品： 2401 DVBT調制器 1臺 用戶手

5、冊 1份 ASI連接接線 1根 交流輸入電源插線 1根 2.2安裝準備 安裝設備時，應按以下步驟。設備安裝時每個細節將在這一章的其余部分描述，具體的位置可參照后面板示意圖。本章主要包括以下內容： 檢查運輸期間，可能發生的設備的丟失或損壞； 準備裝機的合適環境； 安裝轉復用器； 信號線連接； 通訊端口連接；2.2.1 設備的安裝流程如下框圖所示2.2.2 環境條件要求項目要求機房空間安裝多排機柜時，機柜前前后門距離1.21.5m，距墻0.8m機房地板不導電，不起塵。地面防靜電材料體積電阻率110711010，接地限流電阻1M。地板承重應大于450Kg/m2。環境溫度在540環境中長期工作，在04

6、5環境中短期工作，有條件的地方最好加裝空調，以利散熱。相對溫度在2080環境中長期工作，在1090環境中短期工作。環境氣壓86105Kpa。機房門窗必須加防塵橡膠條密封，窗戶建議裝雙層玻璃，并嚴格密封。機房墻面可以貼墻紙，也可以刷無光漆，但不宜刷易粉化涂料。消防要求機房應配有火災自動報警系統及手提式固定式滅火系統。電源要求要求設備供電、空調供電、照明供電三套獨立的供電系統。設備供電用交流電源供電。2.2.3系統接地設計要求l 各功能模塊良好的地線設計是整機工作穩定、可靠的基礎、是防雷擊、抗干擾的首要保障。因此系統接地必須遵循以上的原則；l 同軸電纜的外導體和屏蔽層兩端均應和所連設備的金屬機殼的

7、外表保持良好的電氣接觸；l 接地導做體必須采用銅導體，以降低高頻阻抗，接地線盡量做粗短；l 接地線兩端的連接點應確認電氣接觸良好，并應做防腐處理；l 嚴禁利用其它設備作為接地線電氣連通的組成部分； l 機柜接至防雷單元的地線連接截面積必須大于或等于252。2.2.4 機柜接地 同一機房各機柜的接地端應分別接到局方提供的保護地銅排上。要求接地線盡量短，工程安裝時間如果接線過長，應截斷，避免接地線盤繞。接地端的地排上的導線截面積必須大于或等于252。2.2.5 設備接地設備接地時，用導線將保護地接線柱連接到總裝機柜的保護地線接排上。2.3 電源線的連接源插孔位于的后電面板的左側，電源插孔的上面為電

8、源開關。在電源插孔左下側為保護地線的連接螺釘。連接電源線將電源線一端插入交流電源插孔，另一端連接交流電源。連接地線當單獨接到機房中的保護地時，即采用獨立接地的方式，即與其他設備（如傳輸設備）共同接地，聯合接地時的接地電阻小于1W。第三章 操 作DVB-T 2401國標調制器的前面板是用戶操作的界面，在正常開展業務前，可以用設備出廠時的默認設置，也可以進行輸入、輸出參數、業務的配置。輸入設置包括節目的選擇，輸出參數設置包括輸出碼流的相關設置，設備出廠時將設備設置為默認參數，用戶可直接使用，也可由用戶選擇需要復用的節目。顯示界面提供詳細菜單供用戶選擇，具體操作如下：鍵盤功能介紹移動上、下、左、右鍵

9、：翻屏/設置光標/參數修改；ENTER鍵：存儲修改參數結果并執行功能的選擇；修改激活的參數和翻屏。LOCK鍵：鎖屏/取消/儲存/顯示當前狀態。3.1 主頁面 正常工作狀態DVBT 2401調制器586000 MHz 8M/8 1輸入設置 2 輸出設置 3 NIT設置 4網絡設置 5 保存設置 6 加載設置 7 版本號 8 語言設置3.2按MENU鍵進入功能主菜單 按 DOWN/UP鍵選擇設置項目3.3 輸入設置當用戶選擇此項設置后，系統顯示如下菜單： 運行模式 SFN MFN 分層傳輸模式 不分層 3.4輸出設置當用戶選擇此項設置后，系統顯示如下菜單： 頻率設置 586000MHz 星座模式

10、QPSK 16QAM 64QAM 傳輸寬帶 8M 7M 6M 載 波 數 2K 4K 8K HP刪除卷積編碼 7/8 LP刪除卷積編碼 7/8 保護間隔 1/32 中頻輸出頻率 36000 KHZ 射頻電平衰減設置000db中頻電平衰減設置000db頻譜翻轉 Norma/Revert調制打開OFF/ON用戶可以在這里完成輸出的設置。3.5 NIT 設置當用戶選擇此項設置后，系統顯示如下菜單： NIT插入功能允許 *禁止 36網絡設置當用戶選擇此項設置后，系統顯示如下菜單： 本機IP設置192168000136 子網掩碼設置255255255000 網關地址設置192168000001 報警地址設置192168000211 MAC地址設置f f f f f f f f f f f 用戶可以在這里完成網絡設置。3.7保存當前設置當選擇此項設置后，按“Enter”鍵直接進行保存，系統顯示如下菜單：3.8 加載設置進入加載設置后，系統顯示如下菜
