1、保護接地和保護接零的區別及保護接地、工作接地、保護接零、重復接地的解釋大全以保護人身安全為目的，把電氣設備不帶電的金屬外殼接地或接零，叫做保護接地及保 護接零。1、保護接地在中性點不接地的三相電源系統中，當接到這個系統上的某電氣設備因絕緣損壞而使外殼帶電時，如果人站在地上用手觸及外殼，由于輸電線與地之間有分布電容存在，將有電流 通過人體及分布電容回到電源，使人觸電，如圖6-7-13所示。在一般情況下這個電流是不大的。但是，如果電網分布很廣，或者電網絕緣強度顯著下降，這個電流可能達到危險程度，這就必須采取安全措施。保護接地就是把電氣設備的金屬外殼用足夠粗的金屬導線與大地可靠地連接起來。電氣設備采

2、用保護接地措施后，設備外殼已通過導線與大地有良好的接觸，則當人體觸及帶電的外殼 時，人體相當于接地電阻的一條并聯支路，如圖6-7-14所示。由于人體電阻遠遠大于接地電阻，所以通過人體的電流很小，避免了觸電事故。保護接地應用于中性點不接地的配電系統中。2、保護接零2.1. 保護接零的概念為了防止電氣設備因絕緣損壞而使人身遭受觸電危險，將電氣設備的金屬外殼與供電變壓器的中性點相連接者稱為保護接零。保護接零（又稱接零保護）也就是在中性點接地的系統中，將電氣設備在正常情況下不帶電的金屬部分與零線作良好的金屬連接。圖6-7-15是采用保護接零情況下故障電流的 示意圖。當某一相絕緣損壞使相線碰殼，外殼帶電

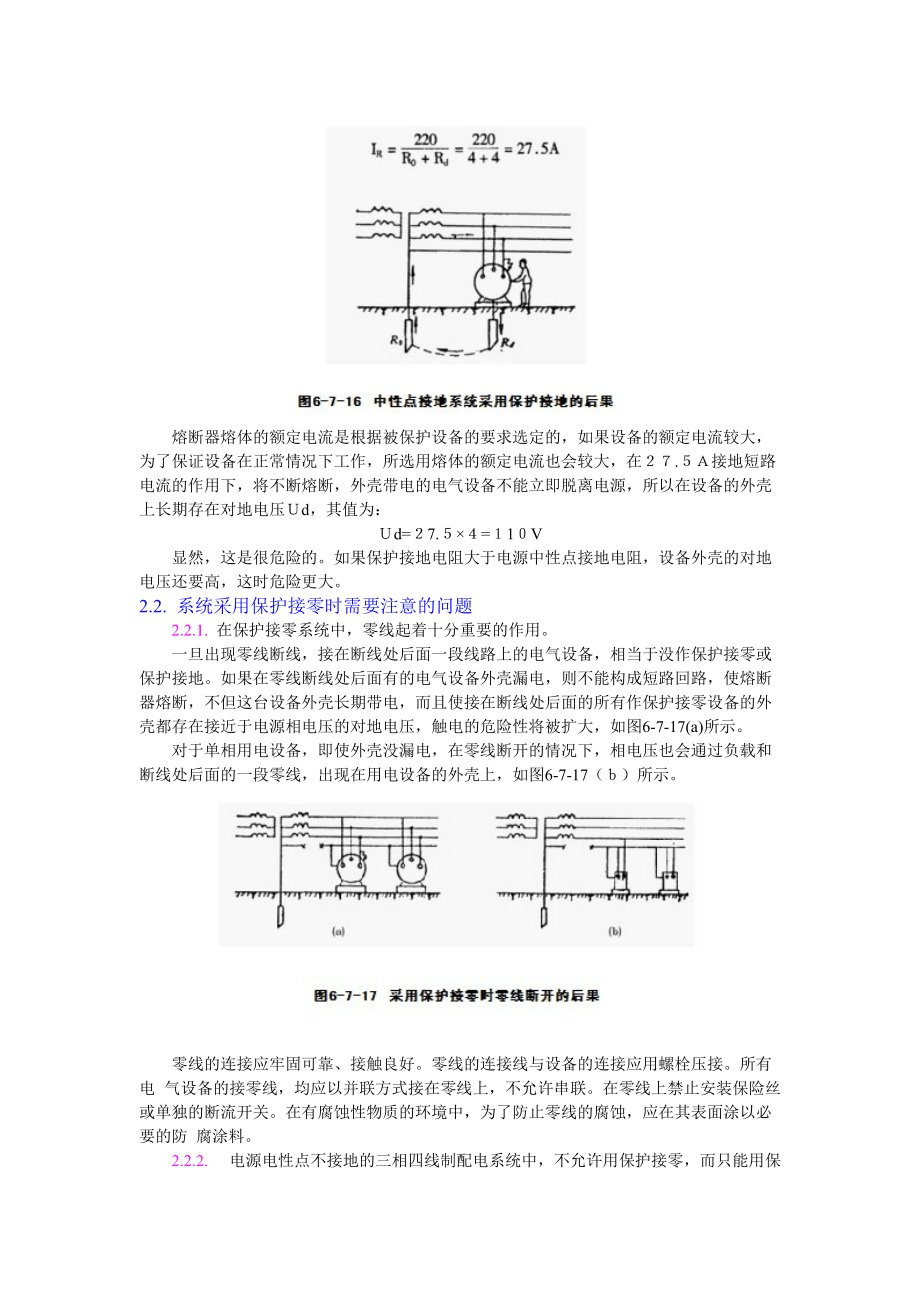

3、時，由于外殼采用了保護接零措施，因此該相線和零線構成回路，單相短路電流很大，足以使線路上的保護裝置（如熔斷器）迅速熔 斷，從而將漏電設備與電源斷開，從而避免人身觸電的可能性。保護接零用于/2、三相四線制、電源的中性點直接接地的配電系統。在電源的中性點接地的配電系統中，只能采用保護接零，如果采用保護接地則不能有效 地防止人身觸電事故。如圖6-7-16所示，若采用保護接地，電源中性點接地電阻與電氣設 備的接地電阻均按考慮，而電源電壓為，那么當電氣設備的絕緣損壞使電氣設備外殼帶電時，則兩接地電阻間的電流將為：熔斷器熔體的額定電流是根據被保護設備的要求選定的，如果設備的額定電流較大，為了保證設備在正常

4、情況下工作，所選用熔體的額定電流也會較大，在.接地短路電流的作用下，將不斷熔斷，外殼帶電的電氣設備不能立即脫離電源，所以在設備的外殼上長期存在對地電壓d，其值為：d=7.×=1V顯然，這是很危險的。如果保護接地電阻大于電源中性點接地電阻，設備外殼的對地電壓還要高，這時危險更大。2.2. 系統采用保護接零時需要注意的問題2.2.1. 在保護接零系統中，零線起著十分重要的作用。一旦出現零線斷線，接在斷線處后面一段線路上的電氣設備，相當于沒作保護接零或保護接地。如果在零線斷線處后面有的電氣設備外殼漏電，則不能構成短路回路，使熔斷器熔斷，不但這臺設備外殼長期帶電，而且使接在斷線處后面的所有作

5、保護接零設備的外殼都存在接近于電源相電壓的對地電壓，觸電的危險性將被擴大，如圖6-7-17(a)所示。對于單相用電設備，即使外殼沒漏電，在零線斷開的情況下，相電壓也會通過負載和斷線處后面的一段零線，出現在用電設備的外殼上，如圖6-7-17（）所示。零線的連接應牢固可靠、接觸良好。零線的連接線與設備的連接應用螺栓壓接。所有電 氣設備的接零線，均應以并聯方式接在零線上，不允許串聯。在零線上禁止安裝保險絲或單獨的斷流開關。在有腐蝕性物質的環境中，為了防止零線的腐蝕，應在其表面涂以必要的防 腐涂料。2.2.2. 電源電性點不接地的三相四線制配電系統中，不允許用保護接零，而只能用保護接地。在電源中性點接

6、地的配電系統中，當一根相線和大地接觸時，通過接地的相線與電源中性點接地裝置的短路電流，可以使熔斷器熔斷，立即切斷發生故障的線路。但在中性點不接地的配電系統中，任一相發生接地，系統雖仍可照常運行，但這時大地與接地的相線針等電位，則接在零線上的用電設備外殼對地的電壓將等于接地的相線從接地點到電源中性點的電壓值，是十分危險的，如圖6-7-18所示。2.2.3. 在采用保護措施時，必須注意不允許在同一系統上把一部分設備接零，另一部分用電設備接地。在圖6-7-19中，當外殼接地的設備發生碰殼漏電，而引起的事故電流燒不斷熔絲時，設備外殼就帶電，并使整個零線對地電位升高到，于是其他接零設備的外殼對地都有電位

7、，這是很危險的。由此可見，在同一個系統上不準采用部分設備接零、部分設備接地的混合做法。即使熔絲符合能燒斷的要求，也不允許混合接法。因?yàn)槿劢z在使用中經常調換，很難保證不出差錯。因此，由同一臺發電機、同一臺變壓器或同一段母線供電的低壓電力網中，不宜同時采用接地保護與接零保護。2.2.4. 在采用保護接零的系統中，還要在電源中性點進行工作接地和在零線的一定間隔距離及終端進行重復接地。在三相四線制的配電系統中，將配電變壓器副邊中性點通過接地裝置與大地直接連接叫工作接地。將電源中性點接地，可以降低每相電源的對地電壓，當人觸及一相電源時，人體 受到的是相電壓。而在中性點不接地系統中，當一根相線接地，人體觸

8、及另一根相線時，作用于人體的是電源的線電壓，其危險性很大。同時配電變壓器的中性點接地，為采用保護接 零方式提供必備條件。工作接地的接地電阻不得大于，如圖6-7-20所示。在中性點接地的系統中，除將配電變壓器中性點作工作接地外，沿零線走向的一處或多 處還要再次將零線接地，叫重復接地。重復接地的作用是當電氣設備外殼漏電時可以降低零線的對地電壓；當零線斷線時，也 可減輕觸電的危險。當設備外殼漏電時，如前所述，經過相線、零線構成了短路回路，短路電流能迅速將熔斷器熔斷，切斷電路，金屬外殼亦隨之無電，避免發生觸電的危險性。但是從設備外殼漏電 到熔斷器熔斷要經過一個很短的時間，在這短時間內，設備外殼存在對地

9、電壓，其值為短路電流在零線上的電壓降。在這很短的時間內，如果有人觸及設備外殼，還是很危險的。若在 接近該設備處，再加一接地裝置，即實行重復接地，如圖6-7-21所示，設備外殼的對地電壓則可降低。此外，如果沒有重復接地，當零線某處發生斷線時，在斷線處后面的所有電氣設備就處在既沒有保護接零，又沒有保護接地的狀態。一旦有一相電源碰殼，斷線處后面的零線和與 其相連的電器設備的外殼都將帶上等于相電壓的對地電壓，是十分危險的，如圖6-7-22所示。在有重復接地的情況下，當零線偶爾斷線，發生電器設備外殼帶電時，相電壓經過漏電的設備外殼，與重復接地電阻、工作接地電阻構成回路，流過電流，如圖6-7-23所示。漏

10、電設備外殼的對地電壓為相電壓在重復接地電阻上的電壓降，使事故的危險程度有所減輕，但對人還是危險的，因此，零線斷線事故應盡量避免。在作接零保護的線路中，架空線路的干線和分支線的終端及沿線每一公里處，零線應重 復接地。電纜線路和架空線路在引入建筑物處，零線亦應重復接地，但是如無特殊要求時，距接地點不超過m的建筑物可以不作重復接地。3、保護接零和保護接地的適用范圍對于以下電氣設備的金屬部分均應采取保護接零或保護接地措施。a. 電機、變壓器、電器、照明器具、攜帶式及移動式用電器具等的底座和外殼；b. 電氣設備的傳動裝置；c. 電壓和電流互感器的二次繞阻；d. 配電屏與控制屏的框架；e. 室內、外配電裝

11、置的金屬架、鋼筋混凝土的主筋和金屬圍欄；f. 穿線的鋼管、金屬接線盒和電纜頭、盒的外殼；g. 裝有避雷線的電力線路的桿塔和裝在配電線路電桿上的開關設備及電容器的外殼。4、總結4.1. 兩者之間存在三個不同4.1.1. 保護原理不同。保護接地是限制設備漏電后的對地電壓，使之不超過安全范圍。在高壓系統中，保護接地除限制對地電壓外，在某些情況下，還有促使電網保護裝置動作的作用；保護接零是借助接零線路使設備漏電形成單相短路，促使線路上的保護裝置動作，以及切斷故障設備的電源。此外，在保護接零電網中，保護零線和重復接地還可限制設備漏電時的對地電壓。4.1.2. 適用范圍不同。保護接地即適用于一般不接地的高

12、低壓電網，也適用于采取了其他安全措施（如裝設漏電保護器）的低壓電網；保護接零只適用于中性點直接接地的低壓電網。4.1.3. 線路結構不同。如果采取保護接地措施，電網中可以無工作零線，只設保護接地線；如果采取了保護接零措施，則必須設工作零線，利用工作零線作接零保護。保護接零線不應接開關、熔斷器，當在工作零線上裝設熔斷器等開斷電器時，還必須另裝保護接地線或接零線。4.2. 兩者的優缺點4.2.1. 保護接零的優點。防電器外殼帶電，若采用保護接地，在接地電阻RG符合要求不大于4歐姆的條件下，如果電器外殼帶上220V的電壓，則保護接地回路，短路電流I=U/（R0+RG）=220/（4+4）=27.5（

13、A），其中R0是變壓器中性點的接地電阻叫工作接地電阻。為了保證保護設備可靠的動作，接地短路電流不小于自動開關整定電流的1.25倍或?yàn)槿萁z熔斷電流的3倍，因此，上式中的短路電流僅能保證斷開整定電流不超過27.5/1.25、即22A的自動開關，或27.5/3、即9.2A的熔斷器，如果保護設備的額定電流值大于上述值，保護設備就不能迅速、可靠的動作。此時，電器設備外殼上將長期存在對地電壓，對操作電器的人員是非常危險的。而采用保護接零，電器外殼絕緣擊穿時的短路電流遠大于27.5（A），只要合理選擇保護裝置的動作電流，當絕緣擊穿造成單相短路，短路電流通常很大，足以使保護裝置迅速切斷電源，消除觸電的危險。可

14、見在接地電網中，為防止用電設備外殼帶電傷人，采用保護接零比采用保護接地效果好的多。4.2.2. 保護接零的缺點。由低壓公用電網或農村集體電網供電的電氣設備應采用保護接地，不得采用保護接零。這是因?yàn)楣秒娋W(wǎng)和農村集體電網，低壓線路的維護水平較低，供電線路長，零線斷線的可能性存在，若采用保護接零，萬一零線斷線，一臺用電設備外殼帶電，此低壓系統的所有用電設備都帶電非常危險。單相負荷線路保護零線不得借用工作零線否則，如果接零線路松落或折段，將會使設備金屬外殼帶電或當零線與火線接反時使外殼帶電。采用保護接零，只能消除電器的外殼與電源的火線連接的嚴重故障，不能排除電器外殼的漏電故障，所以電器外殼在采用保護

15、接零的同時，還應采取其他保護措施消除電器外殼的漏電故障，必須有可靠的短路保護或過電流保護裝置相配合，各種保護裝置必須按照安全要求選擇和整定，目前常用的方法是安裝電流型漏電保護器。4.2.3. 保護接地的優點。a. 降低漏電設備的對地電壓；b. 減輕了零干線斷線的危險；c. 當線路、設備發生對地短路時，由于重復接地與工作接地并聯，降低了接地電阻，增加短路電流，加速保護裝置動作速度，縮短事故持續時間；d. 因重復接地對雷電流的分流作用，改善了架空線路的防雷性能，有利于限制雷電過電壓。4.2.4. 保護接地的缺點。現行的公用配電網絡中，并沒有采用統一專用的接地（或接零）線，用戶不是都具備這方面的專業

16、技術知識，再加上城鎮居住條件的客觀環境、房屋配電系統設計施工不規范、供電部門安全宣傳管理不到位等因素的限制或影響，正確有效地實施保護接地不是件容易的事。因此很多用戶使用的保護接地線也很難達要求的技術標準，存在不安全因素，反而埋下事故隱患。關于保護接地和保護接零，各位可以用百度或谷歌搜索一下，以得到更詳細的知識和答復，或者上工控網，與各位專家交流一下。 :/ gongkong /相關文章：為什么進行了保護接零(接地)后,.電力系統中的接地和接零淺談接地,接零的系統形式工作接地與保護接零保護接地,保護接零,重復接地,工.接地和接零接地與接零的基本知識4接地和接零相比較有哪些不同之處.接地與接零的基

17、本知識-3接地與接零的基本知識-2 保護接地、工作接地、保護接零的區別？ 保護接地、工作接地、保護接零同時用是否更好？ 最佳答案 工作接地就是將變壓器的中性點接地。其主要作用是系統電位的穩定性，即減輕低壓系統由于一相接地，高低壓短接等原因所產生過電壓的危險性，并能防止絕緣擊穿。 保護接地是指將電氣裝置正常情況下不帶電的金屬部分與接地裝置連接起來，以防止該部分在故障情況下突然帶電而造成對人體的傷害。 保護接零是指電氣設備正常情況下不帶電的金屬部分用金屬導體與系統中的零線連接起來，當設備絕緣損壞碰殼時，就形成單相金屬性短路，短路電流流經相線零線回路，而不經過電源中性點接地裝置，從而產生足夠大的短路

18、電流，使過流保護裝置迅速動作，切斷漏電設備的電源，以保障人身安全。 備注：保護接零適用于電壓低于1KV且電源中性點接地的三相四線制供電電路。 而采用保護接零時要特別注意，在同一臺變壓器供電的低壓電網中；不允許將有的設備接地、有的設備接零。由于一般的低壓系統的電源中性點一般都接地，所以用電設備的金屬外殼大多采用保護接零，以確保安全。 重復接地 就是在中性點直接接地的系統中，在零干線的一處或多處用金屬導線連接接地裝置。在低壓三相四線制中性點直接接地線路中，施工單位在安裝時,應將配電線路的零干線和分支線的終端接地，零干線上每隔1千米做一次接地。對于距接地點超過50米的配電線路，接入用戶處的零線仍應重

19、復接地，重復接地電阻應不大于10歐。 在TN-S（三相五線制）系統中 ，零線是不允許重復接地的。零線是久稱，此處已經不準確，三相五線的各線為3根相線、一根中性線、一根接地保護線及pe線。不允許重復接地是因?yàn)槿绻行跃€重復接地，三相五線制漏電保護檢測就不準確，無法起到準確的保護作用。故，零線不允許重復接地實際上是漏電檢測點后不能重復接地。 為了人身安全和電力系統工作的需要，要求電氣設備采取接地措施。平常按接地目的的不同，一般分為工作接地、保護接地和保護接零三種，如圖所示。圖中的接地體是埋入地中并且直接與大地接觸的導體。 工作接地電力系統由于運行和安全的需要，常將中性點接地（見圖），這種接地方式稱為工作接地。工作接地有下列目的：降低觸電電壓 在中性點不接地的系統中，當一相接地而人體觸及另外兩相之一時，觸電電壓為相電壓的1.732倍。而在中性點接地的系統中，觸電電壓就降低到等于或接近相電壓。 迅速切斷故障設備 在中性點不接地的系統中，當一相接地時，接地電流很小（因?yàn)閷?dǎo)線和地面間存在電容和絕緣電阻，也可構成電流的通路）不足以使保護裝置動作而切斷電源，接地故障不易被發現，將長時間持續下去，對人身不安全。而中性點接地的系統中，一相接地后的接
