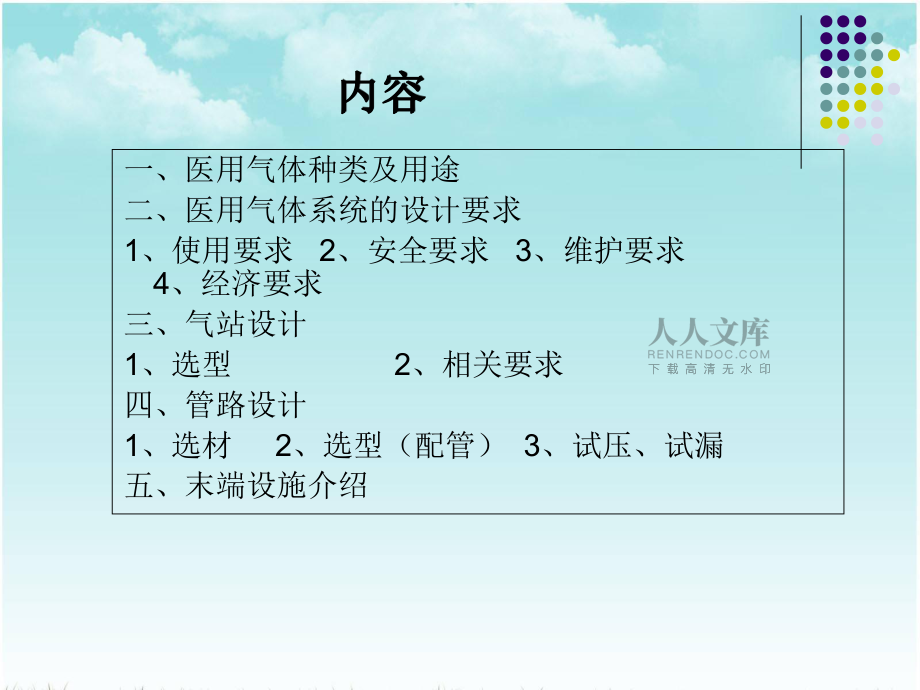

1、l 一、醫用氣體種類及用途二、醫用氣體系統的設計要求1、使用要求 2、安全要求 3、維護要求 4、經濟要求三、氣站設計1、選型 2、相關要求四、管路設計1、選材 2、選型（配管） 3、試壓、試漏五、末端設施介紹內容內容1、氧氣（O）氧氣是維持生命的最基本物質，醫療上用來給缺氧病人補充氧氣，還用于高壓倉治療潛水病、煤氣中毒以及用于藥物霧化等2、壓縮空氣(A)壓縮空氣用于為口腔手術器械、骨科器械、呼吸機等傳遞動力。3、真空吸引（V） 除去治療中產生的液體廢物有痰、膿血、腹水、清洗污水等4、二氧化碳（CO2）醫療上二氧化碳用于腹腔和結腸充氣，以便進行腹腔鏡檢查和纖維結腸鏡檢查。此外，它還用于試驗室培

2、養細菌（厭氧菌）。一、醫用氣體的種類及用途一、醫用氣體的種類及用途5、氮?dú)猓∟2）醫療上用來驅動醫療設備和工具。6、笑氣 （N2O）人少量吸入笑氣后，有麻醉止痛作用，但大量吸入會使人窒息。醫療上用笑氣和氧氣的混合氣（混合比為：65% N2O + 35% O2）作麻醉劑，通過封閉方式或呼吸機給病人吸入。7、廢氣排放（AGSS） 麻醉廢氣對醫護人員有危害。同時廢氣中的低酸成分，對設備有腐蝕作用，所以病人呼出的麻醉廢氣應當由麻醉廢氣排放系統收集處理或稀釋后排出樓外8、氬氣（Ar）醫療上常用于高頻氬氣刀等手術器械。9、氦氣（He） 醫療上常用于高頻氦氣刀等手術器械。一、醫用氣體的種類及用途一、醫用氣體

3、的種類及用途二、醫用氣體系統設計要求二、醫用氣體系統設計要求 醫用氣體終端組件的設置應根據各類醫療衛生用途的不同論證后確定，也可按此表設置1、醫院各部門用氣種類要求二、醫用氣體系統設計要求二、醫用氣體系統設計要求 醫用氣體終端組件的設置應根據各類醫療衛生用途的不同論證后確定，也可按此表設置二、醫用氣體系統設計要求二、醫用氣體系統設計要求醫用空氣的使用品質要求：二、醫用氣體系統設計要求二、醫用氣體系統設計要求終端處壓力、流量使用要求二、醫用氣體系統設計要求二、醫用氣體系統設計要求 牙科氣體在牙椅處的參數要求 表3.0.3注：1、氣體流量的需求視牙椅具體型號的不同有差別。 2、氧化亞氮/氧氣混合氣

4、作為牙科氣體選擇性設置，參數要求見表3.0.2。2、安全要求2.1.氣源雙路供氣，自動切換。手術部、ICU氣體應專線供氣，并確保不斷氣。2.2.有壓力指示和超、欠壓報警裝置，有安全閥。2.3.各個用氣區域應設置切斷閥。2.4.不同氣體的終端插頭、插座不能互換。插座上要有明顯不同的標志。2.5.正壓氣體管道采用耐腐蝕、使用中不產生松銹的材料。管道須經過除銹清洗、脫脂處理才可安裝。施工中要防止焊渣等異物進入管內。2.6.限制氣體流速不大于10m/s。金屬管道、減壓切換裝置要接地，消除靜電。2.7.醫用氣體管道要防腐蝕、防受熱、防通電。醫用氣體管道與燃?xì)夤艿馈⒄羝艿馈⒏g介質管道、電線要保持間距，

5、并采取隔離措施，管道與支架要絕緣，防靜電腐蝕。二、醫用氣體系統設計要求二、醫用氣體系統設計要求3、維護要求 3.1. 各手術室有氣體切斷閥；樓層各氣體總管有切斷閥。3.2. 各氣體管道上要作標記，以便區別。3.3. 閥門應設置在檢修口附近。3.4. 需要檢修的成品、儀表等與管道的連接應為可拆連接。需要定期校驗的儀表、設備，其接管處應有檢修閥，以便封閉管口。4、經濟要求 4.1.在滿足使用要求和安全性的前提下，盡量采用價格較低的材料。4.2.管徑不宜過大，余量要適度。管徑可根據流量適當分級。4.3.管路布置應盡力減少管路長度，少拐彎。二、醫用氣體系統設計要求二、醫用氣體系統設計要求 三、氣站設計

6、三、氣站設計1、氧氣供應源的選擇、氧氣供應源的選擇 a. 匯流排。 手動匯流排、半自動匯流排、自動匯流排1.1三種氣源對比三種氣源對比優點：初期投資少缺點：高壓、高風險、勞動強度大 b.液氧罐液氧罐優點：初期投資適中、勞動強度弱缺點：安裝條件苛刻需消防報建c.PSA制氧機制氧機優點：自產自用、長遠受益缺點：初期投資大，氧氣純度達不到三、氣站設計三、氣站設計2、氧氣供應源一般規定、氧氣供應源一般規定2.1.醫療衛生機構應根據醫療需求及醫用氧氣供應情況，選擇、設置醫用的氧氣供應源，并應供應滿足國家規定的用于醫療用途的氧氣。2.2. 醫用氧氣供應源應由醫用氧氣氣源、止回閥、過濾器、減壓裝置，以及高、

7、低壓力監視報警裝置組成。2.3. 醫用氧氣氣源應由主氣源、備用氣源和應急備用氣源組成。備用氣源應能自動投入使用，應急備用氣源應設置自動或手動切換裝置。2.4.醫用氧氣主氣源應設置或儲備能滿足一周及以上用氧量，應至少不低于3d用氧量; 備用氣源應設置或儲備24小時以上用氣量，應急備用氣源應至少保證生命支持區域4h以上的用氧量。2.5.應緊備用氣源的醫用氧氣 不得由醫用分子篩制氧系統或醫用液氧系統供應；l 醫療空氣供應源應由進氣消音器、壓縮機、后冷卻器、壓縮空氣儲氣罐、空氣干燥機、空氣過濾系統、減壓裝置、止回閥等組成，并應符合下列規定：la.醫療空氣機組內任何部件發生單一故障維修時，系統應能連續供

8、氣。lb.壓縮機宜選用同一機型的壓縮機，并宜選用無油潤滑的類型，供應源設置防倒流裝置；lc.供應源的貯氣罐組應使用耐腐蝕材料或進行耐腐蝕處理。2.壓縮空氣站2.1空氣壓縮機分類空氣壓縮機分類l螺桿式壓縮機（回轉式）：分有油、無油螺桿式壓縮機（回轉式）：分有油、無油；l回轉式空壓機是變?nèi)菔綁嚎s機，最普通的回轉式空壓機是單級噴油螺桿式空壓機，這種壓縮機在機腔內有兩個轉子，通過轉子來壓縮空氣l活塞式壓縮機（往復式）：分有油、無油活塞式壓縮機（往復式）：分有油、無油；l往復式空壓機是變?nèi)菔綁嚎s機。這種壓縮機將封閉在一個密閉空間內的空氣逐次壓縮（縮小其體積）從而提高其氣壓。l渦旋式空氣壓縮機（離心式）：

9、無油渦旋式空氣壓縮機（離心式）：無油l離心式空壓機是一動力型空壓機，他通過旋轉的渦輪完成能量的轉換，轉子通過改變空氣的動能和壓力來實現以上的轉換。l有油、無油的區別：l制造精度、價格。2.2強制條款強制條款la. 醫療空氣嚴禁用于非醫用場所。醫療空氣嚴禁用于非醫用場所。lb.醫療空氣機組內任何部件發生單一故障維修時，系統應醫療空氣機組內任何部件發生單一故障維修時，系統應能連續供氣。能連續供氣。l c.醫療空氣壓縮機不是全無油壓縮機系統時，應設置活性醫療空氣壓縮機不是全無油壓縮機系統時，應設置活性碳過濾器；碳過濾器；ld.醫療空氣供應源應設置應急備用電源。醫療空氣供應源應設置應急備用電源。le.

10、非獨立設置的器械空氣系統，器械空氣不得用于各類工具非獨立設置的器械空氣系統，器械空氣不得用于各類工具的維修或吹掃、以及非醫療氣動工具或密封門等的驅動用的維修或吹掃、以及非醫療氣動工具或密封門等的驅動用途；途；lf.器械空氣供應源在單一故障狀態時，應能連續供氣器械空氣供應源在單一故障狀態時，應能連續供氣.2.3醫療空氣過濾系統應符合下列規定：l a.醫療空氣過濾器應安裝在減壓裝置的進氣側；l b.應設置不少于兩級的空氣過濾器，每級過濾器均應設置備用。系統的過濾精度低于1m且效率應大于99.9%；l c.醫療空氣壓縮機不是全無油壓縮機系統時，應設置活性碳過濾器；l d.過濾器的末級可設置細菌過濾器

11、，過濾器的要求：l 過濾精度低于0.010.02m且效率應大于99.995%；l 設置備用細菌過濾器；l 醫用氣體細菌過濾器應設有濾芯性能監視措施l e.醫療空氣過濾器應設有濾芯性能監視措施。2.4控制系統應符合下列規定：控制系統應符合下列規定：la.每臺壓縮機均設置獨立的電源開關及控制回路；lb.機組中的每臺壓縮機應能自動逐臺投入運行，斷電恢復后壓縮機應能自動啟動；lc.機組的自動切換控制應使得每臺壓縮機均勻分配運行時間；ld.機組的控制面板應顯示每臺壓縮機的運行狀態，機組內應有每臺壓縮機運行時間指示。3.負壓吸引系統負壓吸引系統l組成：組成：吸引站由兩臺真空泵、真空罐及自動控制系統、水循環

12、系統管道、汽水分離器、除菌器等l運行：運行：通過控制系統自動控制兩臺真空泵的工作，正常工作時一臺運行，一臺備用，系統設置欠壓、過壓自動聲光報警裝置，系統負壓值高于-0.07Mpa或低于-0.04Mpa時，真空泵自動關機或啟動，系統還設置了報警功能，當系統負壓值為-0.073Mpa或-0.036Mpa時，系統自動發出聲光報警，本套真空系統具有自動控制及人工控制兩種功能。3.1真空泵分類真空泵分類l水環真空泵：國產，常用；l油潤旋片式真空泵：德國普旭，里其樂；國產小容量，不適合醫院使用。l干式（無油）真空泵：旋片式、羅茨式、螺桿式、爪式，德國品牌。3.2水環式真空泵水環式真空泵l3.3醫用真空機組

13、宜由真空泵、真空罐、止回閥等組成，并應符合以下規定：la.真空泵宜為同一種類型；lb.醫用真空匯應設置備用真空泵，當最大流量的單臺真空泵故障時，其余真空泵應仍能滿足設計流量；lc.真空機組應設置防倒流裝置。ld醫用真空匯宜設置細菌過濾器或采取其它滅菌消毒措施。當采用細菌過濾器時，應符合本規范第5.2節的規定。l 過濾精度低于0.010.02m且效率應大于99.995%；l 設置備用細菌過濾器；l 醫用氣體細菌過濾器應設有濾芯性能監視措施。3.4真空匯的控制、監測與報警系統真空匯的控制、監測與報警系統l規范要求：la.每臺真空泵應設置獨立的電源開關及控制回路；lb.每臺真空泵應能自動逐臺投入運行

14、，斷電恢復后真空泵應能自動啟動；lc.自動切換控制應使得每臺真空泵均勻分配運行時間；ld.醫用真空匯控制面板應設置每臺真空泵的運行狀態指示及運行時間。特點：特點：l負壓電控柜的絕緣電阻不小于2兆歐姆l能分別對兩機組進行手動控制和自動控制啟、停，其中自動控制的負壓值在0.03Mpa0.07 MPa之間,并能在該范圍內任意調節；l工作機組與備用機組可交替切換使用。4. 醫用氮?dú)狻⑨t(yī)用二氧化碳、醫用氧化亞氮、醫用混合氣醫用氮?dú)狻⑨t(yī)用二氧化碳、醫用氧化亞氮、醫用混合氣體供應源體供應源l4.1 醫療衛生機構應根據醫療需求及醫用氮?dú)狻⑨t(yī)用二氧化碳、醫用氧化亞氮、醫用混合氣體的供應情況設置這些氣體的供應源，

15、并宜設置滿足一周及以上，且至少不低于3d的用氣量或儲備量。l4.2 醫院的醫用氮?dú)狻⑨t(yī)用二氧化碳、醫用氧化亞氮、醫用混合氣體的匯流排容量，應根據醫療衛生機構最大用氣量及操作人員班次確定。4.3 強制條款強制條款l各種醫用氣體匯流排在電力中斷或控制各種醫用氣體匯流排在電力中斷或控制電路故障時，應能持續供氣。醫用二氧電路故障時，應能持續供氣。醫用二氧化碳、醫用氧化亞氮?dú)怏w供應源匯流排，化碳、醫用氧化亞氮?dú)怏w供應源匯流排，不得出現氣體供應結冰情況。不得出現氣體供應結冰情況。5.主要設備的選型計算主要設備的選型計算5.1主要設備的選型計算主要設備的選型計算Q=Qa+Qb*(n-1)*例：某醫院2000

16、床位Q=10+6*(2000-1)*15%a、液氧罐、液氧罐容積容積=Q*24*3液氧與氣態氧體積比為液氧與氣態氧體積比為1:800（PV=nRT）b、空壓機，真空泵、空壓機，真空泵根據小時用氣量選擇根據小時用氣量選擇c、匯流排、匯流排匯流排氣瓶容積為匯流排氣瓶容積為40L，在壓力為，在壓力為15MPa時，一瓶體積為時，一瓶體積為6m3 5.2液氧站安裝要求液氧站安裝要求醫用液氧貯罐與醫療衛生機構內部建筑物、構筑物醫用液氧貯罐與醫療衛生機構內部建筑物、構筑物之間的防火間距（之間的防火間距（強條）（強條）l5.3醫用空氣供應源站房、醫用真空匯泵房、牙科專用醫用空氣供應源站房、醫用真空匯泵房

17、、牙科專用真空匯泵房、麻醉廢氣排放泵房設計，應符合下列規定真空匯泵房、麻醉廢氣排放泵房設計，應符合下列規定: la.機組四周應留有不小于1m 的維修通道; lb.每臺壓縮機、干燥機、真空泵、真空風機應根據設備或安裝位置的要求采取隔震措施，機房及外部噪聲應符合現行國家標準GB 3096 以及醫療工藝對噪聲與震動的規定;lc.站房?jī)?nèi)應采取通風或空調措施，站房?jī)?nèi)環境溫度不應超過 相關設備的允許溫度。5.4醫用氣體儲存應設置專用庫房，并應符合下列規定：醫用氣體儲存應設置專用庫房，并應符合下列規定：la.醫用氣體儲存庫不應布置在地下空間或半地下空間，儲存 庫內不得有地溝、暗道，庫房?jī)?nèi)應設置良好的通風.干

18、燥措施; l b.庫內氣瓶應按品種各自分實瓶區、 空瓶區布置，并應設置明顯的區域標記和防傾倒措施; lc.匯流排間應防止陽光直射，地坪應平整、耐磨、防滑、受撞 擊不產生火花ld.醫用氣體氣源站、 醫用氣體儲存庫的房間內宜設置相應 房間換氣次數不應少于8 次/h，或平時換氣 次數不應少于3 次/h ， 事故狀況時不應少于12 次/h。四、管道的設計四、管道的設計1、管材的選擇、管材的選擇1.1非金屬材料材質、防火等方面可控制性差，國際通用標準未將其列入允許用 材料中。但牙科、廢氣排放等允許真空壓力小于27kPa的真空管路使用1.2鍍鋅鋼管 易泄露，壽命短1.3不銹鋼管 強度、剛度性能好、抗腐蝕能

19、力較好，但現場施工不便1.4銅管安全、優質、施工容易、抗菌能力強、價格相對較高。四、管道的設計四、管道的設計2、配管、配管2.1按介質流速來確定管徑d=18.8*V-0.5*u-0.5 (HG/T20570-95，PV=nRT) V:介質的體積流量u:介質的平均流速即設計流速2.2壁厚（強度校核）a.薄壁鋼管Sm=P*D/2(t*+P*Y)+c1+c2 b.紫銅管S=P(C+Di)/2t3試壓試壓試壓介質：潔凈的空氣或干燥、無油的氮?dú)庠噳簤毫Γ旱蛪汗艿涝O(shè)計壓力的1.15倍，醫用真空管道實驗壓力應為0.2MPa合格要求：維持實驗壓力至少10分鐘，管道無泄漏、外觀無變形四、管道設計四、管道設計4.

20、試漏試漏時間：24小時壓力：壓縮管道實驗壓力為管道的設計壓力，真空管道實驗壓力應為真空壓力70kPa小時泄漏率： 未接入終端組件時小時泄露率不應超過0.05%接入終端組件后小時泄露率應符合以下規定：壓縮管道a.不超過200床位應小于0.5%b.超過800床位應應小于0.2%c.200-800床位不應超過按內插法計算得出的數值真空管道a.不超過200床位應小于1.8%b.超過800床位應應小于0.5%c.200-800床位不應超過按內插法計算得出的數值 5.供氣管道中的連接件供氣管道中的連接件5.1、區域閥門箱5.2、安全閥 對于易燃、易爆、有毒的氣體，應采用封閉式安全閥。安全閥為泄壓而排出的氣

21、體應由專門的管道引至處理場所。醫用氣體中除壓縮空氣外，一般應采用這種形式的安全閥。安全閥排氣管應引至樓外5.3、減壓閥氣站進行的減壓常稱為一級減壓層進氣管處還要進行再次減壓，稱為二級減壓。5.4、維修閥裝在樓層氣體總管上的總閥（在閥門箱內）、支管和分支管上（或嵌壁終端箱內）的維修閥均為切斷閥。5.5、氧氣流量計醫用氧氣源計量?jī)x表應具有實時、累計計量功能，并宜具有數據傳輸功能。6.醫用氣體閥門設置應符合下列規定醫用氣體閥門設置應符合下列規定6.1 生命支持區域的每間手術室、麻醉誘導和復蘇室，以及每 個重癥監護區域外的每種醫用氣體管道上，應設置區域閥門 6.2 醫用氣體主干管道上不得采用電動或氣動

22、閥門，大于DN25 的醫用氧氣管道間門不得采用快開閥門;除區域閥門外的所有閥門，應設置在專門管理區域或采用帶鎖柄的閥門6.3 醫用氣體管道系統預留端應設置閥門并封堵管道末端。7.醫用氣體區域閥門的設置應符合下列規定醫用氣體區域閥門的設置應符合下列規定: 7.1區域閥門與其控制的醫用氣體末端設施應在同一樓層，并應有防火墻或防火隔斷隔離;7.2區域閥門使用側宜設置壓力表且安裝在帶保護的閥門箱內，并應能滿足緊急情況下操作閥門需要8強制條款強制條款不銹鋼管不銹鋼管鍍鋅鋼管鍍鋅鋼管脫氧紫銅管脫氧紫銅管l8.1所有壓縮醫用氣體管材及附件均應嚴格進行脫脂；所有壓縮醫用氣體管材及附件均應嚴格進行脫脂；l8.2與醫用氣體接觸的閥門、密封元件、過濾器等管道或附與醫用氣體接觸的閥門、密封元件、過濾器等管道或附件，其材料與相應的氣體不得產生有火災危險、毒性或腐件，其材料與相應的氣體不得產生有火災危險、毒性或腐蝕性危害的物質。蝕性危害的物質。五、醫用氣體供應末端設施1、病 房 設 備 帶2、終端快速接頭3、電源床燈開關1.病房床頭設備帶病房床頭設備帶維修閥門維修閥門氣體、強電、弱電分槽設計氣體、強電、弱電分槽設計氧氣、負壓自封式快速插座氧氣、負壓自封式快速插座 開關與插座開關與插座 呼叫對講終端呼叫對講
