1、2016年撫順市初中畢業生學業考試物 理 試 卷 理化考試時間共150分鐘 物理試卷滿分120分考生注意：請在答題卡各題目規定答題區域內作答，答在本試卷上無效。第一部分 選擇題（共28分）一、選擇題（本題共12小題，共28分。18題為單選題，每題2分；912題為多選題，每題3分，漏選得2分，錯選得0分）1以下所給數據最接近實際的是A一支中性筆的質量約為500g B電視機正常工作電流約為10A C“亞洲飛人”蘇炳添的百米速度約為10m/s D撫順地區夏季的最高氣溫為60 2如圖所示的四種光現象中，屬于光的反射現象的是A舞臺激光D水中倒影B水滴成像C鉛筆彎折3對生活用電常識的認識，以下說法正確的是

2、 A可以用濕手拔插頭B發生觸電事故時應先切斷電源C空氣開關“跳閘”一定是用電器發生了短路D使用試電筆時，手不能接觸筆尾金屬體 4下列物態變化，吸熱的是D霧凇形成B露珠形成A冰雪消融C冰川形成5下圖是生活中常用的簡單機械，其中屬于費力杠桿的是甲 乙 丙 丁A甲圖：打開瓶蓋的起子 B乙圖：取盤子的夾子C丙圖：修剪樹枝的剪刀 D丁圖：剪斷鋼絲的鉗子第6題圖圖6如圖所示，將小燈泡L1和L2串聯在電路中，閉合開關S，燈L1比L2暗，下列說法正確的是A通過L1燈絲的電流比通過L2燈絲的電流小B燈L1兩端電壓比燈L2兩端電壓大C燈L1的電阻比燈L2的電阻大D燈L1的實際電功率小于燈L2的實際電功率第7題圖圖

3、7如圖所示，用滑輪組把重為50N的貨物在2s內勻速提高2m，拉力為20N，不計繩重及摩擦，則下列說法正確的是A動滑輪重為20N B拉力做的功為80J C拉力的功率為60W D滑輪組的機械效率為60%8如圖為風力發電機，下列四幅圖中與風力發電機工作原理相同的是A B C D 第8題圖圖9“快樂足球”已經步入校園，如圖是同學們踢球時的情景，下列說法正確的是第9題圖A踢球時，腳對球的力和球對腳的力是一對平衡力 B足球離開腳后，腳仍然對足球做功C足球上升過程中，如果一切外力消失，足球將做勻速直線運動D空中運動的足球除具有機械能外，同時還具有內能 10在學校多媒體教室中，下列與物理知識有關的說法正確的是

4、A電腦和投影機是串聯的B投影機的鏡頭是凸透鏡C大屏幕上的彩色畫面是由紅、綠、藍三種色光混合而成的 D學生能從各個方向看清大屏幕上的畫面，是因為光發生了漫反射 11如圖所示，底面積不同的甲乙兩容器，放在水平桌面上。它們分別裝入質量相等的不同液體，液面相平。將桌面上兩個體積相同的不同小球A和B，分別放入甲乙兩容器中，均處于懸浮狀態，液體均未溢出。下列說法正確的是 第11題圖 甲 乙A甲容器中液體的密度大于乙容器中液體的密度 B未放入小球時，液體對甲容器底的壓強小于液體對乙容器底的壓強C懸浮時小球A所受浮力大于小球 B所受浮力D小球放入后，兩個容器對桌面的壓強都變大 12如圖所示，電源電壓不變，滑動

5、變阻器R規格為“10 1A”，燈泡L1標有“6V 3W”、L2標有“2V 1W”字樣（燈絲電阻不變），電流表量程為03A。當閉合S1、S2，斷開S3時，燈泡L1正常發光。在保證電路安全的情況下，下列說法正確的是第12題圖圖A電源電壓為6V B只閉合S3，滑片P滑到最右端時，L2正常發光C只閉合S1時，電流表示數為0.5AD整個電路的最大電功率為9W第二部分 非選擇題（共92分）二、填空題（本題共9小題，每空1分，共26分）13“五環之歌”紅遍大江南北，演唱者是靠聲帶 發聲的，根據聲音的 判斷出演唱者是岳云鵬。美妙的歌聲對于夜間準備入睡的人們來說屬于 。第15題圖圖14清晨，人們漫步在美麗的勞動

6、公園湖畔，水面波光粼粼，時常聞到荷花的淡淡清香。水面上“波光粼粼”是光的 現象；時常聞到花香是 現象。湖邊周圍氣溫變化較小，是因為水的 較大的緣故。15如圖為家用智能掃地機器人，它具有自動清掃和避讓功能。它的開啟由遙控器發射 （選填“電磁波”或“超聲波”）控制；它掃地時主要將電能轉化為 能；它的核心部件電腦芯片主要是由 (選填“半導體”或“超導體”)材料制成的。第17題圖 16在春游時，小麗坐在高速行駛的汽車里。打開車窗，發現頭發飄向車外，這是因為車窗外空氣流速快的位置，壓強 。關閉車窗，她用塑料梳子梳理頭發時，頭發會隨梳子飄起來，這是因為頭發和塑料梳子發生了 現象；看到窗外道路兩旁的樹木紛紛

7、后退，她是以 為參照物。17如圖所示，電源電壓保持不變，閉合開關S，滑動變阻器滑片向右滑動過程中，電流表A1示數 ，電壓表示數 ，電壓表的示數與電流表的示數比值 (均選填“變大”、“不變”或“變小”)。18我國自主研制了一種攻擊型核潛艇，在水面下排開水的質量為3000t，它排開水的體積為 m3；在水面下執行任務時，繼續下潛過程中所受浮力 (選填“變大”、“不變”或“變小”)；核潛艇所用的核能是 （選填“可再生”或“不可再生”）能源。（水1.0×103kg/m3）19小明將新買的養生壺單獨接入電路時，發現電能表的轉盤1min轉了6轉，表盤上的參數如圖所示。該養生壺在這段時間內消耗電能為

8、 kW·h，它的實際電功率是甲 乙第19題圖第20題圖第21題圖 W。20如圖是放在桌面上的一種吸盤式水果削皮器。當用力擠壓吸盤時，吸盤內部皮碗發生 形變（選填“彈性”或“塑性”）；在 的作用下，吸盤就吸在光滑桌面上。削皮刀片做得很鋒利是為了 壓強。21如圖甲所示，電源為電壓可調的學生電源，定值電阻R的阻值為10，圖乙是電流表示數隨電源電壓變化的I-U圖象。閉合開關S，電源電壓為1V時，電流表的示數為 A；閉合開關S，電源電壓為2V時，小燈泡的實際電功率為 W，通電時間10s，電阻R產生的熱量為 J。三、作圖題（本題共3小題，每小題3分，共9分）22如圖所示，從焦點F發出的一條光線通

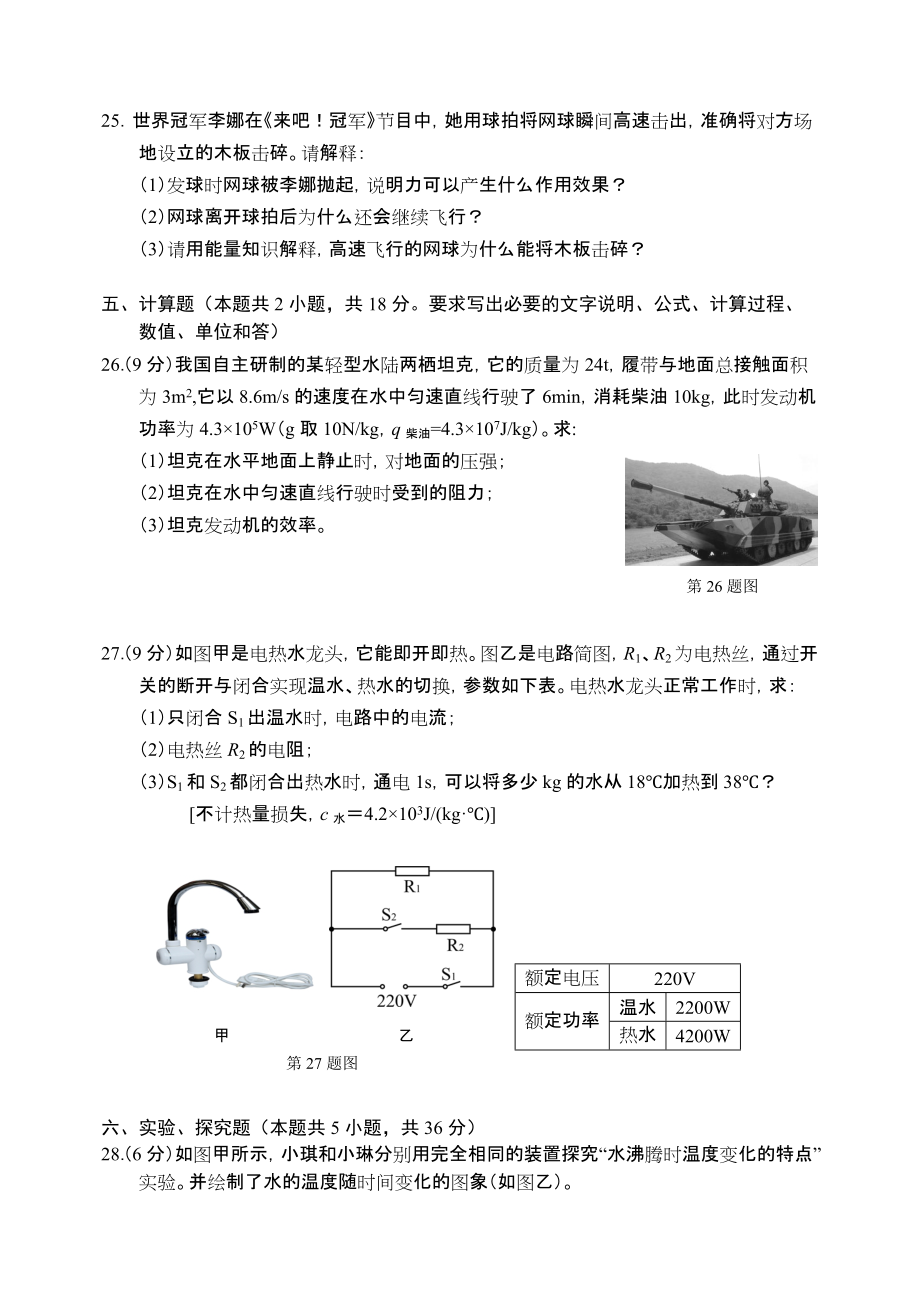

9、過凸透鏡射向水面。請畫出通過凸透鏡的折射光線、在水面的反射光線及進入水中折射光線的大致方向。第22題圖 23如圖甲所示為人們鍛煉臂力的健身器材，其簡化的杠桿示意圖如圖乙所示，點為支點，A為動力F1的作用點，F2為作用在B點的阻力。請在乙圖中畫出將杠桿抬起時，作用在A點的最小動力F1、動力臂l1和阻力臂l2。24請根據圖中通電螺線管的S極，標出磁感線方向、小磁針靜止時N極及電源正負極。甲 乙第23題圖 第24題圖 四、簡答題（3分）25世界冠軍李娜在來吧！冠軍節目中，她用球拍將網球瞬間高速擊出，準確將對方場地設立的木板擊碎。請解釋：（1）發球時網球被李娜拋起，說明力可以產生什么作用效果？（2）網

10、球離開球拍后為什么還會繼續飛行？（3）請用能量知識解釋，高速飛行的網球為什么能將木板擊碎？五、計算題（本題共2小題，共18分。要求寫出必要的文字說明、公式、計算過程、數值、單位和答）26（9分）我國自主研制的某輕型水陸兩棲坦克，它的質量為24t，履帶與地面總接觸面積為3m2,它以8.6m/s的速度在水中勻速直線行駛了6min，消耗柴油10kg，此時發動機功率為4.3×105W（g取10N/kg，q柴油=4.3×107J/kg）。求:第26題圖 （1）坦克在水平地面上靜止時，對地面的壓強；（2）坦克在水中勻速直線行駛時受到的阻力；（3）坦克發動機的效率。27（9分）如圖甲是電

11、熱水龍頭，它能即開即熱。圖乙是電路簡圖，R1、R2為電熱絲，通過開關的斷開與閉合實現溫水、熱水的切換，參數如下表。電熱水龍頭正常工作時，求：（1）只閉合S1出溫水時，電路中的電流；（2）電熱絲R2的電阻；（3）S1和S2都閉合出熱水時，通電1s，可以將多少kg的水從18加熱到38？不計熱量損失，c水4.2×103J/(kg·)甲 乙 第27題圖 額定電壓220V額定功率溫水2200W熱水4200W六、實驗、探究題（本題共5小題，共36分）28（6分）如圖甲所示，小琪和小琳分別用完全相同的裝置探究“水沸騰時溫度變化的特點”實驗。并繪制了水的溫度隨時間變化的圖象（如圖乙）。甲

12、乙 第28題圖 （1）某時刻溫度計示數如圖甲所示，此時燒杯中水的溫度為 。（2）由圖乙可知，小琳將水從90加至沸騰的時間過長，可能的原因是： 。水的沸點是 ，說明此時大氣壓 （選填“大于”、“等于”或“小于”）1標準大氣壓。（3）為證明水沸騰過程中是否需要繼續吸熱，應 ，觀察水是否繼續沸騰。（4）小琪觀察到，水沸騰一段時間后，溫度計的表面變得模糊不清，這是 現象造成的（填物態變化名稱）。29（6分）在“探究凸透鏡成像規律”的實驗中，如圖所示，凸透鏡放在光具座50cm第29題圖 刻度線處，凸透鏡焦距為10cm。（1）點燃蠟燭，調整蠟燭、凸透鏡和光屏的高度，使燭焰、凸透鏡、光屏三者的中心大致在 。

13、（2）將蠟燭移到光具座上15cm刻度線處，移動光屏，可在光屏上得到燭焰清晰的倒立、 的實像，生活中的 （選填“照相機”、“投影儀”或“放大鏡”）就是根據這個原理制成的。（3）小明將自己的眼鏡摘下，放在蠟燭和透鏡之間，發現光屏上的像變得模糊不清，他將光屏向遠離凸透鏡方向移動，燭焰的像再次清晰，則他的眼鏡是 （選填“遠視眼鏡”或“近視眼鏡”）。（4）由于蠟燭的燃燒，燭焰的高度逐漸降低，要使燭焰的像仍成在光屏中央，可將凸透鏡適當向 （選填“上”或“下”）調節。（5）當光屏上出現倒立等大的實像時，小明將凸透鏡取下來，在凸透鏡的位置換上一塊平面鏡，則光屏上 （選填“能”或“不能”）出現燭焰的像。30（6

14、分）在探究“滑動摩擦力大小與什么因素有關”的實驗中：甲 乙 丙 丁第30題圖（1）實驗時用彈簧測力計 拉動木塊，使它沿水平長木板滑動。（2）觀察比較甲圖和 圖所示實驗數據，說明在接觸面粗糙程度一定時，壓力越大滑動摩擦力越大。（3）觀察比較甲圖和丙圖所示實驗數據，說明在壓力一定時，接觸面越粗糙滑動摩擦力越大。在丙圖中，如果加速拉動彈簧測力計，滑動摩擦力將 （選填“變大”、“變小”或“不變”）。（4）觀察比較甲圖和丁圖（B是將A豎直切去一半后剩余部分）實驗數據。得出結論：接觸面積越小，滑動摩擦力越小。同學們認為這個結論并不可靠，實驗中存在的問題是： 。（5）在圖甲、圖乙實驗中，假如把木板換成海綿，

15、拿掉彈簧測力計，木塊放在海綿上，會發現 （選填“甲”或“乙”)圖中海綿凹陷得更深。說明：在受力面積一定時，壓力作用效果與 有關。31（6分）志強同學家里有一塊盆景石（盆景石可吸水），他想用天平和量筒測量這塊盆景石的密度。（1）將天平放在水平臺上，游碼移到標尺左端的 處，分度盤的指針如圖甲所示，應將平衡螺母向 端調節，使橫梁平衡。甲 乙 丙 丁第31題圖 丙（2）從盆景石上取下一小塊，用調節好的天平稱其質量，天平平衡時，右盤中砝碼和游碼的位置如圖乙所示，則這塊盆景石的質量為 g。（3）在量筒中裝入適量的水，量筒中的液面位置如丙圖所示，用細線系著盆景石，使它浸沒在水中，量筒中的液面位置如丁圖所示。

16、盆景石的體積為 cm3，密度為 g/cm3。（4）志強同學認為：因盆景石吸水，上述實驗中測得盆景石的密度會 （選填“偏大”或“偏小”）。32（12分）小玉同學在“探究電流與電壓和電阻的關系”實驗中，選用器材如下：電壓為4.5V的電源、阻值為050的滑動變阻器、電流表、電壓表、開關、5、10、15、30的定值電阻各一個、導線若干。（1）連接電路時，開關應 。實驗前，調節滑動變阻器的滑片使其阻值 。（2）請用筆畫線代替導線，將甲圖的實驗電路連接完整。 乙 甲第32題圖 （3）試觸時，小玉同學發現電流表無示數，電壓表指針超過量程，則電路的故障可能是定值電阻 （選填“短路”或“斷路”）。 （4）在探究電流與電壓的關系時：多次改變滑片的位置，測出了多組實驗數據，記錄表格如下。當電壓表示數為2.8V時，電流表的示數如圖乙所示為 A。分析表格中的實驗數據得出結論：當電阻一定時，導體中的電流與導體兩端電壓成 比。電壓U/V1.01.42.02.42.8電流I/A0.10.140.200.24不能用小燈泡代替定值電阻做上述實驗，原因是小燈泡燈絲的電阻是隨 的變化而改變的。（5）在探究電流與電阻的關系時：保持定值電阻兩端電壓1.5V不變，將5電阻換成10電阻，需要將滑動變阻器滑片向 （選填“A”或“B”）端滑動。將15電阻換成30
