1、ABB空氣斷路器的框架電流Iu、額定電流Ie、 額定電流整定值Ir的含義ABB空氣斷路器的框架電流Iu、額定電流Ie、 額定電流整定值Ir的含義是什么？ 框架電流Iu： 又稱為額定不間斷電流。指在規定條件下，電器在長期工作制下，各部件的溫升不超過規定極限值時所承受的電流值。 額定工作電流Ie： 指在規定條件下，能保證電器正常工作的電流值。它和額定電壓、電網頻率、額定工作制、使用類別、觸頭壽命及防護等級等因素有關。有時被標識為In。 額定電流整定值Ir： 這是使用者通過斷路器的脫扣器自行整定的一個電流值，斷路器根據使用者整定的Ir對電路進行過載、短路保護。 比如ABB的塑殼斷路器S5N400 R

2、320 PR112/LI FF 3P , Iu=400A Ie=320A, Ir=( 0.4 1)Ie 可調極限短路分斷能力Icu、額定運行短路能力Ics、短時耐受電流Icw的含義· 極限短路分斷能力Icu:斷路器在承受此短路電流時必須可靠的分斷短路故障，但不要求斷路器未經過維修或更換零件的條件下能繼續使用。· 額定運行短路能力Ics 斷路器在承受此短路電流時必須可靠的分斷短路故障，但要求斷路器在未經過維修或更換零件的條件下能繼續再次使用。Ics必定小于或等于 Icu，一般用 Ics = xx % Icu 表示。· 額定短時耐受電流Icw:要求斷路器在一定時間內承

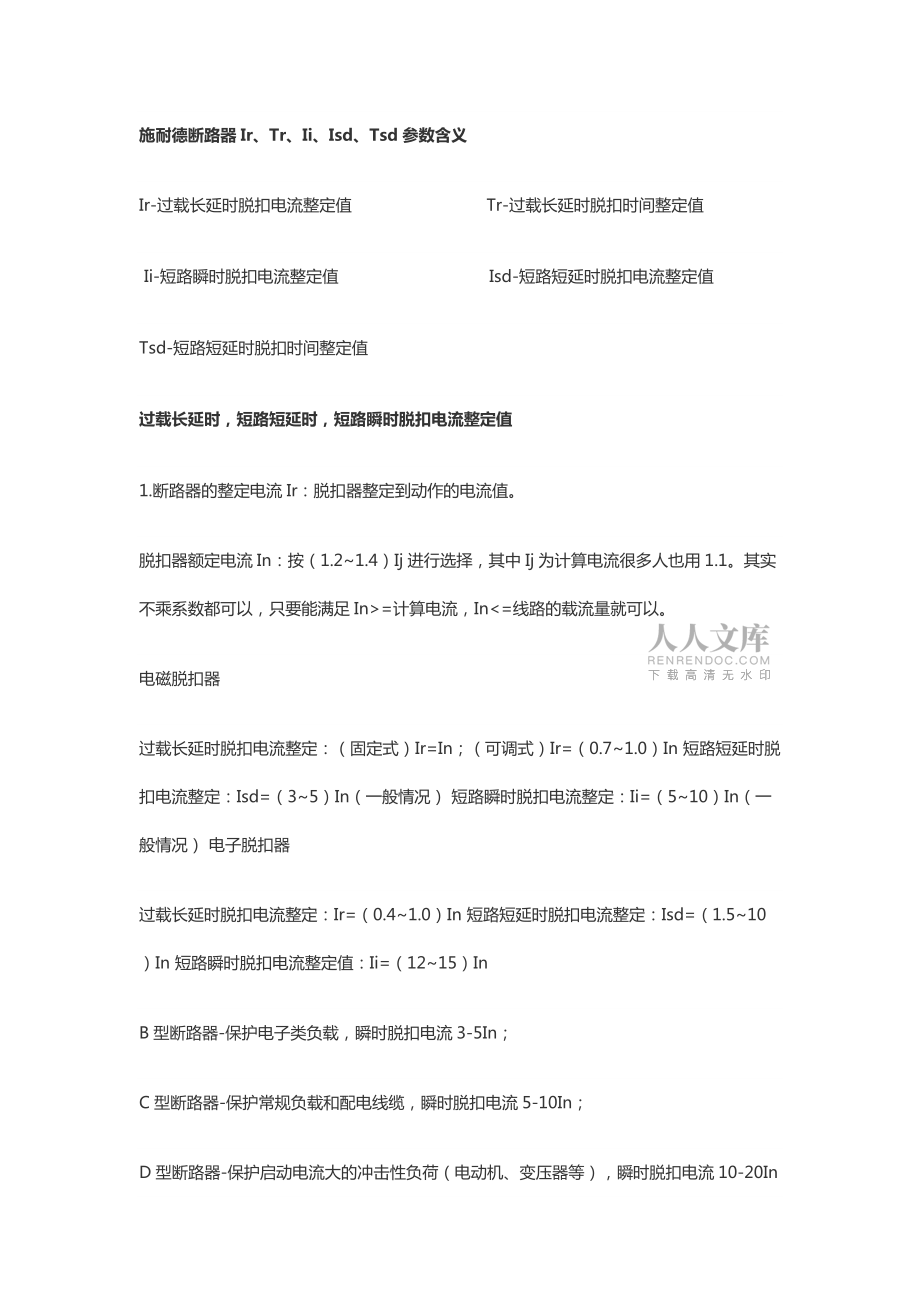

3、受一定的短路電流，不損壞并且仍能可靠的執行其功能。短時耐受電流必須給出兩個值，一個是時間，一個電流。比如 1S 、45KA，表示1S內可以承受的電流45KA。施耐德斷路器Ir、Tr、Ii、Isd、Tsd參數含義 Ir-過載長延時脫扣電流整定值  Tr-過載長延時脫扣時間整定值 Ii-短路瞬時脫扣電流整定值  Isd-短路短延時脫扣電流整定值 Tsd-短路短延時脫扣時間整定值過載長延時，短路短延時，短路瞬時脫扣電流整定值 1.斷路器的整定電流Ir：脫扣器整定到動作的電流值。 脫扣器額定電流In：按（1.21.4）Ij進行選擇，

4、其中Ij為計算電流很多人也用1.1。其實不乘系數都可以，只要能滿足In>=計算電流，In<=線路的載流量就可以。 電磁脫扣器 過載長延時脫扣電流整定：（固定式）Ir=In；（可調式）Ir=（0.71.0）In 短路短延時脫扣電流整定：Isd=（35）In（一般情況） 短路瞬時脫扣電流整定：Ii=（510）In（一般情況） 電子脫扣器 過載長延時脫扣電流整定：Ir=（0.41.0）In 短路短延時脫扣電流整定：Isd=（1.510）In 短路瞬時脫扣電流整定值：Ii=（1215）In B型斷路器

5、-保護電子類負載，瞬時脫扣電流3-5In； C型斷路器-保護常規負載和配電線纜，瞬時脫扣電流5-10In； D型斷路器-保護啟動電流大的沖擊性負荷（電動機、變壓器等），瞬時脫扣電流10-20In2.關于（1.051.3）Ir理解（也有樣本是1.051.2） 工業與民用配電手冊第625頁  過載長延時脫扣器在基準溫度下，在約定不脫扣電流，即電流整定值的1.05倍時，脫扣器的各相極同時通電，斷路器從冷態開始，在小于約定時間內不應發生脫扣；在約定時間結束后，立即使電流上升至電流整定值的1.3倍，即達到約定脫扣電流，斷路器在小于約定時間內脫扣。

6、0;3.具體整定方法(原理)： 作配電線路保護用斷路器      參見工業與民用配電手冊第631頁 （1）長延時脫扣器電流整定（反時限） 長延時脫扣器電流整定值Ir，線路計算電流Ij，導體允許持續載流量Iz 則應滿足：Ir>=Ij      Ir<=Iz 2  施耐德抽屜式斷路器的保護定值設定 施耐德斷路器之所以運行穩定、安全，與其保護功能齊全、可靠、動作準確是分不開的。但是如果我們對

7、施耐德斷路器的保護功能和定值如何設定不了解，就可能會造成開關的誤動作或拒動作，所以使用施耐德斷路器的用戶必須了解施耐德斷路器的保護功能及定值如何設定，這樣才能充分發揮它的保護功能，保證設備的安全運行。由于6.0保護單元的保護功能涵蓋了2.0和5.0的功能，所以這里以6.0的保護單元為例，具體介紹一下它的保護功能及定值如何設定。圖2是一個MT20 N2 6.0 (額定容量為2000A，6.0保護單元)開關保護定值設定面板。6.0的保護單元含有長延時、短延時、速斷、及接地保護，下面我們逐一進行介紹。 （1）長延時保護：可以理解為我們常說的過流保護，這里主要功

8、能是保護電纜過負荷。長延時保護在這里有兩個值Ir和tr需要設定。Ir：是長延時保護動作的電流值，設定面板上共有從0.4倍至1倍九個檔位供用戶選擇設定，用戶想要設定的Ir =In（開關的額定電流）×用戶所選的檔位，如圖2是以一臺額定電流000A的開關為例，當用戶將檔位放到0.5時，那么就意味著他選擇的Ir=2000×0.5=1000A，即開關負荷到1000A時達到長延時保護動作電流值。Tr：是長延時保護跳閘延時時間，設定面板上共有從0.5秒至24秒同樣九個檔位供用戶選擇設定。選擇幾秒即意味著達到動作電流后幾秒跳閘，如圖3，用戶選擇了1秒檔位就意味著到達動作電流后1秒

9、跳閘，但是這里有一點非常重要，同樣也是用戶容易出現錯誤理解的地方，就是Tr的時間所對應的并不是用戶設定的Ir，而是6倍的Ir，以剛才這個例子，就是指當實際電流值到達6000A時一秒才會長延時保護動作跳閘。如果電流沒有到達6000A而是4000A或5000A它的跳閘時間會大于1秒，而這里電流值和動作的時間關系是一個反時限的關系，即電流越大動作時間會越短，具體電流值和動作時間的關系圖可以對照圖4。這里有一個經驗公式大家可以做一參考：T(實際動作時間)= Tr×35/（I實際值/Ir）的平方。因此，通過這個例子可以看出，當實際電流值剛到達1000A或1000A多一點的話，它在短時

10、間內是不會跳閘的，所以用戶想要精確的控制長延時保護的跳閘時間還需進行仔細的計算Ir和Tr之間的關系。這里還有一點要提示用戶們，當負荷是電機類設備時，設定Tr時應考慮躲過電機的啟動時間，以免造成電機無法正常啟動。 （2）短延時保護：防止配電系統的阻抗性短路。短延時跳閘延時可確保和下級斷路器的配合。短延時保護在這里有兩個值Isd和tsd需要設定。Isd：是短延時保護脫扣電流值，設定面板上共有從1.5倍至10倍九個檔位供用戶選擇設定，用戶想要設定的Isd = Tr×用戶所選的檔位（Isd是以長延時Tr為基數計算的），如圖2是以一臺額定電流2000A的開關為例，

11、當用戶將檔位放到2時，那么就意味著他選擇的Isd=1000×2=2000A，即開關負荷到2000A時到達短延時保護動作電流值。tsd：是短延時保護跳閘延時時間，設定面板上共有從0.1秒至0.4秒（on：采用反時限曲線，即電流越大動作時間越短，曲線圖可看圖4）4個檔位和0至0.4秒（off采用定時限曲線，曲線圖可看圖4）5個檔位共九個檔位供用戶選擇設定。如圖3用戶選擇了0.2秒（on）檔位就意味著到達動作電流后0.2秒跳閘（時間和電流為反時限曲線）。 （3）瞬時保護：瞬時保護功能防止配電系統的金屬性短路。瞬時保護只有一個值Ii，即瞬時保護動作電流值。設定面板上共有從2倍至15

12、倍和OFF(即不用瞬時保護)九個檔位供用戶選擇設定。用戶想要設定的Ii =In（開關的額定電流）×用戶所選的檔位，如圖2是以一臺額定電流2000A的開關為例，當用戶將檔位放到2時，那么就意味著他選擇的Ii=20000×2=4000A，即開關負荷到4000A時達到瞬時保護動作電流值。對比短延時保護功能，瞬時保護的跳閘延時不可調。當電流超過設定值，跳閘命令立即被送至斷路器。（4）接地保護：可消除接地故障，當3相電流嚴重不平衡時也可保護跳閘。接地保護在這里有兩個值Ig和tg需要設定。Ig：是接地保護脫扣電流值，設定面板上共有從A至I(分別代表500A、640A至1200

13、A，9個電流值)九個檔位供用戶選擇設定，用戶想要設定的“Isd”等于用戶所選的檔的字母代表的脫扣電流值。如圖2，是以一臺額定電流2000A的開關為例，當用戶將檔位放到B時，那么就意味著他選擇的Ig =640A，即開關接地電流到達640A時到達接地保護動作電流值。tg：是接地保護跳閘延時時間，設定面板上共有從0.1秒至0.4秒（on：采用反時限曲線，即電流越大動作時間越短，曲線圖與長延時保護類似）4個檔位和0至0.4秒（off采用定時限曲線）5個檔位共九個檔位供用戶選擇設定。如圖3用戶選擇了0.2秒（on）檔位就意味著接地電流達到動作電流后0.2秒跳閘長延時、短延時、速斷、接地保護動作

14、時間的設定GCk柜某抽屜出線斷路器選的塑殼斷路器和該回路帶的負載的進線斷路器完全一致，可否通過調節過載整定值來實現上下級選擇性？  比如GCK的斷路器設置為1In 為過載整定值，負載進線斷路器設置為0.8In過載    斷路器基本參數和選型 斷路器基本參數特性  Ue：額定電壓          （690V）   Ui：額定絕緣電壓

15、  （1000V）   Uimp：額定沖擊耐受電壓（8KV）   斷路器是配電系統中主要的保護電器之一，也是功能最完善的保護電器，其主要作用是作為短路、過載、接地故障、失壓以及欠電壓保護。根據不同需要，斷路器可配備不同的繼電器或脫扣器。脫扣器是斷路器總體的一個組成部分，而繼電器，則通過與斷路器操作機構相連的欠電壓脫扣器、分勵脫器來控制斷路器。低壓斷路器一般由脫扣器來完成其保護功能。   標明低壓斷路器電流特性的參數很多，容易混淆不清。在設計文件中，常常在標明斷路器的電流值時，不說明電流

16、值的意義，給定貨造成混亂。要完整準確的選擇斷路器，清楚地標定斷路器的各個電流參數是必要的。   1 斷路器的額定電流參數   國標低壓開關設備和控制設備 低壓斷路器gbl4048.2-94(等效采用iec947-2)對斷路器的額定電流使用兩個概念，斷路器的額定電流1n和斷路器殼架等級額定電流1nm，并給出如下定義：   -斷路器的額定電流1n，是指脫扣器能長期通過的電流，也就是脫扣器額定電流。對帶可調式脫扣器的斷路器則為脫扣器可長期通過的最大電流。   -

17、斷路器殼架等級額定電流lnm，用基本幾何尺寸相同和結構相似的框架或塑料外殼中所裝的最大脫扣器額定電流表示。   國標gbl4048.2-94中對斷路器額定電流的定義與我們通常所說的概念有些不同。當我們提及“斷路器額定電流”這一概念時，通常是指“斷路器殼架等級額定電流”而不是“脫扣器額定電流”。例如當我們選擇一只dz20y-1003300-80a型斷路器時，通常我們簡單地說其額定電流為 100a，脫扣器的額定電流為80a。多數低壓斷路器供應商所提供的產品資料中，也一般不提“斷路器殼架等級額定電流”這一復雜的說法，而只給出“斷路器額定電流”這一參數，其實就是

18、“斷路器額定電流”作為“斷路器殼架等級額定電流”的一種簡稱，似乎較為合適。也許標準中對額定電流的定義與平時使用的不一致是導致混亂的原因之一。   “斷路器殼架等級額定電流”是標明斷路器的框架通流能力的參數，主要由主觸頭的通流能力決定，它也決定了所能安裝的脫扣器的最大額定電流值。在選擇斷路器時，此參數是不可缺少的。   2 過電流脫扣器的電流參數   斷路器的脫扣器型式有過電流脫扣器、欠電壓脫扣器、分勵脫扣器等。過電流脫扣器還可分為過載脫扣器和短路(電磁)脫扣器，并有長延時、短延時、瞬時之分。過電

19、流脫扣器最為常用。   過電流脫扣器其動作電流整定值可以是固定的或是可調的，調節時通常利用旋鈕或是調節杠桿。電磁式過流脫扣器既可以是固定的，也可以是可調的，而電子式過流脫扣器通?？偸强烧{的。   過電流脫扣器按安裝方式又可分為固定安裝式或模塊化安裝式。固定安裝式脫扣器和斷路器殼體加工為一體，一旦出廠，其脫扣器額定電流不可調節，如dz20型；而模塊化安裝式脫扣作為斷路器的一個安裝模塊，可隨時調換，靈活性很強，如merlingerin公司的ns型。   標明過電流脫扣器的電流有以下幾個參數：

20、60; -脫扣器額定電流1n，指脫扣器能長期通過的最大電流。   -長延時過載脫扣器動作電流整定值ir，固定式脫扣器其1r=in，可調式脫扣器其ir為脫扣器額定電流1n的倍數，如1r=0.41×1n。   -短延時電磁脫扣器動作電流整定值im，為過載脫扣器動作電流整定值ir的倍數，倍數固定或可調，如im=210×ir。對不可調式可在其中選擇一適當的整定值。   -瞬時電磁脫扣器動作電流額定值im，為脫扣器額定電流in的倍數，倍數固定或可調，如im=1.511×in。

21、對不可調式可在其中選擇一適當的整定值。   3 斷路器的短路特性電流參數   3.1 額定短路分斷能力icn   斷路器的額定短路分斷能力icn應采用icu、ics表示，在具體產品標準中確定。   3.2 額定極限短路分斷能力icu   額定極限短路分斷能力icu是斷路器規定的試驗電壓及其它規定條件下的極限短路分斷電流之值，它可以用預期短路電流表示。要按規定的試驗程序o-t-co動作之后，不考慮斷路器繼續承載它的額定

22、電流。   o-表示分斷操作；   co-表示接通操作后緊接著分斷操作；   t-表示兩個相繼操作之間的時間間隔，一般不小于3min。   3.3 額定運行短路分斷能力  額定運行短路分斷能力ics是指斷路器在規定的試驗電壓及其它規定條件下的一種比額定極限短路分斷電流小的分斷電流值，ics是icu的一個百分數。在按規定的試驗程序o-t-co-t-co動作之后，斷路器應有繼續承載它的額定電流的能力。   對于額定短路分

23、斷能力大于1500a的小型斷路器，國標家用及類似場所用斷路器gbl0963(等效采用iecb98)規定應進行額定極限短路分斷能力icu和額定運行短路分斷能力ics試驗。當icu6000a時，icu=ics，故只需作ics試驗。所以標明短路分斷能力為4500a、 6000a的小型斷路器，其icu=ics=icn，故一般只提及其額定短路分斷能力icn值。   3.4 額定短時耐受電流icw   額定短時耐受電流icw是指斷路器在規定的試驗條件下短時間承受的電流值。對于交流，此電流值是預期短路電流的周期分量有效值，與額定

24、短時耐受電流有關的時間至少為0.05s。   4 標定斷路器的電流參數   斷路器的短路電流參數icu、ics、icw在選定斷路器時需考慮，斷路器型號和殼架等級額定電流inm選定后就已確定，故不需另外標明；而斷路器的額定電流參數和所選脫扣器的電流參數需根據實際情況標明清楚。   4.1 小型斷路器mcb(miniature circuitbreaker)   對于將塑殼和過電流脫扣器加工為一體的小型斷路器mcb而言，如merlingerin公司的

25、c45n系列、abb公司的s230系列、奇勝公司的e4cb系列、國產dzxl9系列等，一般產品資料中只提供“斷路器額定電流”一個值，此參數具有斷路器殼架等級額定電流inm、脫扣器額定電流in、長延時過載脫器動作電流整定值ir三重含義，也即inm=in=ir，而瞬時電磁脫扣器動作電流額定值im一般為固定值。因此在選擇小型斷路器時，只需給出一個電流值即可，不會產生歧義。   4.2 塑殼式斷路器mccb(mouldedcasecircult-breaker)   塑殼式斷路器產品種類繁多，標定其電流比較復雜。如國產dz20系列、

26、abb公司的sacemodul系列、merlingerin公司的compactns系列均為常用的塑殼式斷路器。   當斷路器配裝固定式的過流脫扣器時，脫扣器額定電流in和長延時過載脫扣器動作電流整定值ir相同，即in=ir，如dz20系列、tc系列、h 系列斷路器屬此種情況。此時需要標定兩個電流值，斷路器殼架等級額定電流inm、脫扣器額定電流in(或長延時過載脫扣器動作電流整定值ir)。瞬時脫扣器動作電流整定值im為固定值，一般不需標明。   當斷路器配裝可調模塊式的過流脫扣器時，脫扣器的各個電流均需明確標定，首先標明斷路器

27、殼架等級額定電流inm，然后標明所選擇的脫扣器型號和脫扣器的各個電流整定值。如當選擇merlingerin公司的compactns系列斷路器時，需給出如下完整參數。   nsl00h型，imm=100a，配str22se-40a型電子脫扣器，in=40a，ir=0.8in(32a)，im=5ir   (160a)，im11in(固定值)。   4.3 框架式斷路器acb(aircircuitbreaker)   框架式斷路器功能完善，多配裝可調模塊式過流脫扣器，如較

28、me、dwl5、dwxl5型、merlingerin公司的masterpact系列、abb公司的ascemegamaxf系列等。標注電流參數時，首先標明斷路器殼架等級額定電流inm，然后標明選擇脫扣器和脫扣器的各個電流整定值。 斷路器的常用基本相關符號其合義  斷路器的常用基本相關符號其合義及相互之間的關系   Inm斷路器殼架等級電流 A ，它所指的含義是本斷路器內所能安裝的最大開關及脫扣器電流值。   In斷路器的額定電流 A ，它所指的含義是該斷路器內選用的額

29、定熱動型脫扣器電流值，在不可調固定式熱脫扣器中In=Ir1。   Ir1斷路器的長延時整定電流 A ，它所指的含義是該斷路器的過載保護脫扣器所整定的電流值。   Ir2斷路器的短延時整定電流 A ，它所指的含義是該斷路器的短延時脫扣器整定的電流，它的數值在電子可調式脫扣器中為 212Irl 左右可調。   Ir3斷路器的瞬時整定電流 A ，它所指的含義是該斷路器瞬時脫扣器整定的電流，它的數值在不可調固定式脫扣器中，配電型為5I

30、rl、10Irl兩種，電動機保護型為12Ir1，在電子可調式中，為 416Irl 左右可調。   Ir4斷路器的單相接地整定電流 A ，它所指的含義是該斷路器保護的線路或設備發生單相接地故障時，接地保護脫扣器整定的電流值，它的數值為0.20.6Irl 左右可調。   Ire斷路器的漏電動作電流 A ，它所指的含義是該斷路器保護的線路或設備發生不正常泄漏電流時，漏電保護脫扣器整定的電流值。它的數值為0.03/0.1/0.3/0.5A幾種。

31、60;Ir0斷路器預報警動作電流 A ，它所指的含義是該斷路器負載電流超出預先設定的電流時，預報警裝置發出報警指示信號，它的數值為 0.5lIr1 左右可調。   Ir2短延時脫扣器的脫扣時間整定值 s A，可調時間為0.050.45s。    在電工規程中規定，上一級開關的整定值必須大于下一級開關的整定值：原因是如果供電線路的末端產生故障時，會迅速切斷它的上一級開關，而不會越級跳閘，使故障跳閘的范圍盡量縮小，減少因停電而帶來的影響和損失。
