1、東北林業大學起重機械課程設計 學 院 工程技術學院 專業班級 08級森工三班 姓 名 XXX 學 號 20080611 指導老師 孟春 組號 21000 設計部分 大車運行機構 2011年 7 月 16 日起重機設計參數最大額定起重量： 32 跨度：28 大車運行速度（m/s）： 0.5 工作級別： M4 JC%值： 40 大車運行機構：采用分別傳動的方案方案：采用4車輪、對面布置、分別驅動。部件：電機、減速器、聯軸器、車輪、軌道。橋架自重G=0.45Q+0.82L=37.36t=373.6kN，小車自重q=0.4Q=12.8t=128kN，小車運行極限位置距軌道中心線距離l=2m

2、。（1）車輪與軌道滿載最大輪壓：=269.4kN空載最大輪壓： =120.8kN空載最小輪壓：= =66kN使用雙輪緣車輪，輪緣高為25mm30mm。根據工作級別M4，=0.86，大車運行速度30m/min，初選車輪踏面直徑，車輪材料，軌道及其材料。根據表3-8-12查得：車輪直徑700mm，軌道型號QU70，許用輪壓30.7t，車輪材料ZG310-570、HB320。軸承型號為7524車輪踏面疲勞驗算：按照點接觸驗算疲勞計算載荷：201.6kN 535.4kN式中。 與材料有關的許用點接觸應力常數（N/mm2）；根據表3-8-6選取，K2=0.1；R 曲率半徑，取車輪曲率半徑與軌面曲率半徑中

3、之大值，R=700mm；m有軌道頂面與車輪的曲率半徑之比（r/R）所確定的系數，根據表3-8-9選取，m=0.468。 轉速系數，根據表3-8-7選取，C1=1； 工作級別系數，根據表3-8-8選取， C2=1.12。故車輪的踏面的疲勞強度滿足要求。（2）阻力計算只考慮摩擦阻力。（320+373.6+128）*0.006=4.93kN=4930N 式中。G橋架自重載荷； Q起升載荷；q 小車自重載荷； 摩擦阻力系數，初步計算時按表8-12選取，=0.006。（3）電機的計算與選擇3.1靜功率：=1.37kW m驅動電動機總數，m=2；v初選運行速度，0.5m/s；運行機構傳動的總機械效

4、率，=0.9Fj 起重機（小車）只考慮摩擦阻力運行時的靜阻力，F(xiàn)j =4930N初選：=2.74kW 室內工作及裝卸橋小車運行機構的，取1.22.6（對應速度30180m/min）采用YZR系列電機。JC%=40%。選取機座號為160M1-6電機，額定功5.5kW，額定轉速n=930r/min，最大轉矩倍數2.6， 轉動慣量J1=0.12kgm2 。電動機的重量=153.5 kg3.2電機驗算：電動機過載能力校驗 式中 ：m電動機個數，m=2； 平均啟動轉矩標準值，=1.7；Fj 只考慮摩擦阻力運行時的靜阻力，F(xiàn)j =4930NV運行速度，m/s機構傳動效率；n電動機額定轉速 r/min機構總

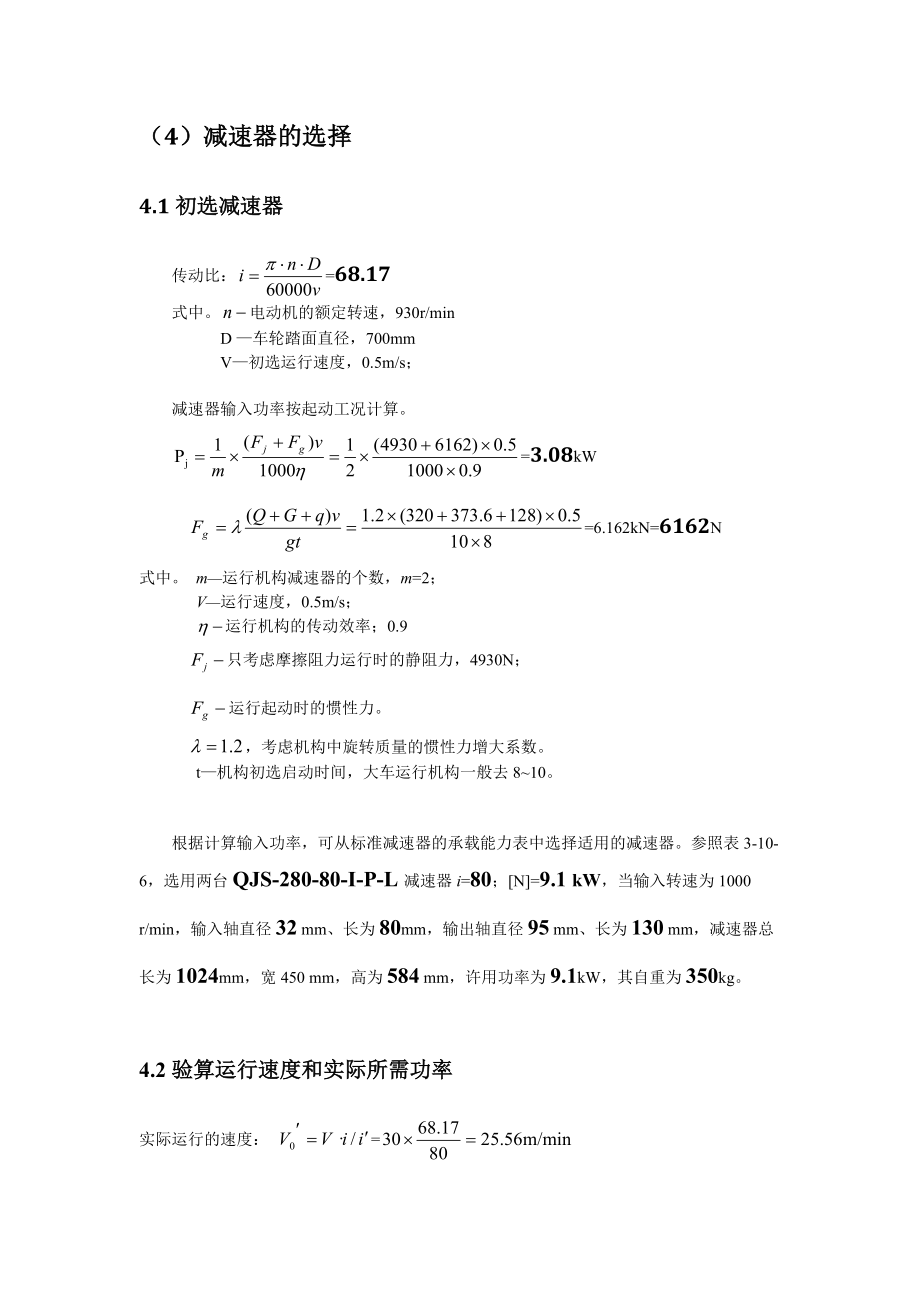

5、傳動慣量：電動機初選啟動時間，可根據運行速度確定，=8s；式中k：考慮其他傳動件飛輪矩影響的系數，折算到電動機軸上可取1.11.2；J1：電動機轉子轉動慣量kg.m2;J2:電動機軸上制動輪和聯軸器的轉動慣量；0.05kgm2電動機發熱校驗：對于運行機構繞線式電動機的發熱驗算，按穩態平均功率校核，即式中。G穩態負載平均系數，見表8-15.取G=0.95。故初選電動機發熱條件滿足要求（4）減速器的選擇4.1初選減速器傳動比：=68.17式中。電動機的額定轉速，930r/min D 車輪踏面直徑，700mm V初選運行速度，0.5m/s；減速器輸入功率按起動工況計算。=3.08kW=6.162kN

6、=6162N 式中。 m運行機構減速器的個數，m=2； V運行速度，0.5m/s； 運行機構的傳動效率；0.9 只考慮摩擦阻力運行時的靜阻力，4930N； 運行起動時的慣性力。，考慮機構中旋轉質量的慣性力增大系數。t機構初選啟動時間，大車運行機構一般去810。根據計算輸入功率，可從標準減速器的承載能力表中選擇適用的減速器。參照表3-10-6，選用兩臺QJS-280-80-I-P-L減速器i=80；N=9.1 kW，當輸入轉速為1000 r/min，輸入軸直徑32 mm、長為80mm，輸出軸直徑95 mm、長為130 mm，減速器總長為1024mm，寬450 mm，高為584 mm，許用功率為9

7、.1kW，其自重為350kg。4.2驗算運行速度和實際所需功率實際運行的速度： =誤差： 合適實際所需的電動機功率： 合適4.3驗算起動時間起動時間：n=930r/minm=2(驅動電動機臺數)=滿載起動時間：= =1.36 s空載啟動時間：= =0.74s其他符號同前。起動時間一般應滿足。對起重機大車s。起動工況下校核減速器功率起動工況下減速器傳遞的功率：=kW式中：=運行機構中，同一級傳動減速器的個數，因此P=6.18 kW所以減速器的N中級=9.1KWP=6.18kW，故所選減速器功率合適。4.4驗算啟動不打滑條件由于起重機室內使用，故坡度阻力及風阻力不考慮在內.以下按三種情況計算。 兩

8、臺電動機空載時同時驅動n=nz式中。=66kN+120.8kN=186.8KN主動輪輪壓186.8KN從動輪輪壓f=0.2粘著系數(室內工作)nz防止打滑的安全系數， =1.67事故狀態一當只有一個驅動裝置工作，而無載小車位于工作著的驅動裝置這一邊時，則n=nz式中。=120.8KN主動輪輪壓=266+120.8=252.8KN從動輪輪壓一臺電動機工作時空載啟動時間nz防止打滑的安全系數， =1.75s =1.98s事故狀態二當只有一個驅動裝置工作，而無載小車遠離工作著的驅動裝置這一邊時，則n=nz式中。66KN主動輪輪壓=66+2*120.8=307.6KN從動輪輪壓= 1.75s 與第(2

9、)種工況相同n=1.06 s 故也不會打滑結論:根據上述不打滑驗算結果可知，三種工況均不會打滑。（5）選擇聯軸器：根據傳動方案，每套機構的高速軸和低速軸都采用浮動軸。5.1高速軸聯軸器計算扭矩：=152.5Nm n1:聯軸器安全系數，取1.35；：剛性動載系數，取1.22.0；Tn：電動機額定扭矩。電動機YZR160M1-6，軸端為圓柱形，d1=48 mm，L=110 mm； QJS-280-80-I-P-L減速器，高速軸端為d=32 mm，l=80mm，故在靠電機端從由表3-12-6選兩個CL2型聯軸器（浮動軸端d=48 mm；許用轉矩為1400 Nm）在靠近減速器端，由表3-12-6選兩個

10、CL1型聯軸器，（浮動軸端直徑為d=32 mm；許用轉矩710 Nm）5.2低速軸連軸器 計算扭矩：=10979Nm i:電動機至低速聯軸器的傳動比；：電動機至低速聯軸器的傳動效率減速器低速軸端為圓柱形，d=95mm，l=130mm。由表3-8-10查得mm的主動車輪的伸出軸為圓柱形，d=90mm，l=125mm。故在靠近減速器端，由表3-12-6選兩個CL6型聯軸器，（浮動軸端直徑為d=95 mm；許用轉矩11200 Nm）在靠近車輪端，由表3-12-6選兩個CL6型聯軸器，（浮動軸端直徑為d=90 mm；許用轉矩11200 Nm）5.3起動時間與起動平均加速度校驗起動時間：式中： 起動加速度：a=v/t=0.5/6.83=0.07m/s2（6）制動器的選擇6.1制動力矩： =466.1 Nm m=2 t2=2.5選擇：YW315-500-3。額定制動力矩560Nm。6.2運行打滑驗算起動時：附著系數室內工作的取0.15 K：附著安全系數，取1.051.2； ：軸承摩擦系數0.015； d：軸
