1、 油罐及管道強度設計綜合復習資料一、 選擇，將選擇項畫“”。（10分）（1）、立式油罐罐壁筒體的抗彎剛度與它的（高度 直徑 壁厚）有關。（2）、立式油罐罐壁最大環向應力的位置是在（罐壁最下端 罐壁最下端以上0.3m處 不確定）。（3）、使用一個加強圈以后罐壁可以承受的風壓力是P，如果不使用加強圈，則它能承受的風壓力應（ 是P/2 是P/3 重新計算）。（4）、罐底邊緣板厚度與（油罐內徑、板材強度、底圈罐壁厚度）有關。（5）、兩端固定的直管段的熱應力要比同樣條件下非直線布置的管段的熱應力（大、小、不確定）。（6）、當拱頂罐呼吸閥中真空閥開啟進氣時，包邊角鋼內承受（拉應力、壓應力）。（7）、罐壁下

2、節點處的呈（線性、非線性）關系，而罐底下節點處的與呈（線性、非線性）關系。（8）、對管道熱應力進行判斷的經驗公式如果得到滿足，則管道（1、不用校核其熱應力；2、也要校核其熱應力；3、不一定要校核其熱應力）。（9）、對于容積超過2000的油罐，其直徑與高度的比值隨容積的增大而（基本不變、增大、減小）。（10）、罐底中幅板厚度與（油罐內徑、地基狀況、底圈罐壁厚度）有關。（11）、一般埋地管線敷設在（地下水位線以上、地下水位線以下 、冰凍線以上）。（12）、 下列（罐壁設加強圈、罐頂設加強筋、罐頂設置呼吸閥）措施可增強拱頂罐的抗風能力。（13）、平面管道熱應力計算時，彈性中心法求出的彈性力的作用點在

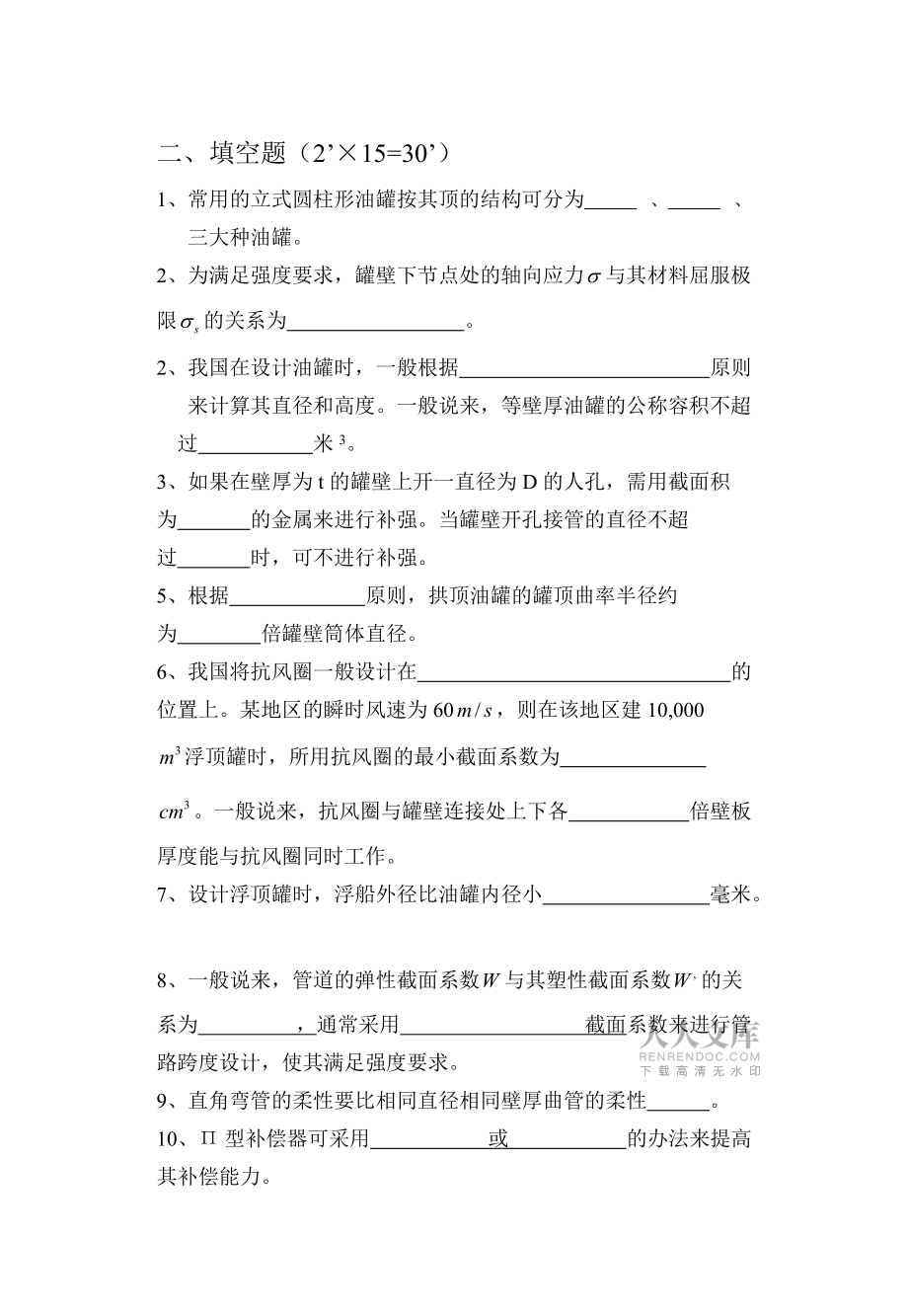

3、（管系的形心、固定支座處、管系的彈性中心）。（14）、門型補償器可采用（預先拉伸或預先壓縮、預先彎曲、預先扭轉）的辦法來提高其補償能力。（15）、兩端固定的直管段的熱應力要比同樣條件下非直線布置的管段的熱應力（大、小、不確定）。二、填空題（2×15=30）1、 常用的立式圓柱形油罐按其頂的結構可分為 、 、 三大種油罐。2、為滿足強度要求，罐壁下節點處的軸向應力與其材料屈服極限的關系為 。2、 我國在設計油罐時，一般根據 原則來計算其直徑和高度。一般說來，等壁厚油罐的公稱容積不超過 米3。 3、 如果在壁厚為t的罐壁上開一直徑為D的人孔，需用截面積為 的金屬來進行補強。當罐壁開孔接管

4、的直徑不超過 時，可不進行補強。 5、根據 原則，拱頂油罐的罐頂曲率半徑約為 倍罐壁筒體直徑。6、我國將抗風圈一般設計在 的位置上。某地區的瞬時風速為60，則在該地區建10,000浮頂罐時，所用抗風圈的最小截面系數為 。一般說來，抗風圈與罐壁連接處上下各 倍壁板厚度能與抗風圈同時工作。7、設計浮頂罐時，浮船外徑比油罐內徑小 毫米。8、一般說來，管道的彈性截面系數與其塑性截面系數的關系為 ，通常采用 截面系數來進行管路跨度設計，使其滿足強度要求。 9、直角彎管的柔性要比相同直徑相同壁厚曲管的柔性 。10、型補償器可采用 或 的辦法來提高其補償能力。11、通常，管道的跨度可按管子的 和 兩個條件來

5、確定。12、某水平鋪設的管道其中間跨度計算值為10米，則其邊跨的計算值為 米；若將該管道鋪設在30度斜坡上，則其中間跨的計算值為 米。13、受均勻內壓作用下的等壁厚曲管，其中最大應力發生在曲管的 側，該應力比同樣狀況下直管內的應力 。14、某平面管系按正常方法鋪設于兩固定約束端之間，在某一溫差Dt下，用彈性中心法求得約束端的作用力比值為Px/Py=5,若將溫差改變為2Dt，則Px/Py= 。15、一般地，公稱容積5萬的浮頂罐，其直徑約為 。16、柔性系數是指 。三、簡答題(4×5=20)1、 設計油罐罐壁為什么有最大和最小壁厚的要求，它們各與哪些因素有關？2、 簡述回轉薄殼的第一、第

6、二曲率半徑的定義，并以拱頂油罐的罐壁和罐頂為例分別說明。3、 簡述無力矩假定的適用條件。4、 分別可采用哪些措施來提高拱頂罐和浮頂罐罐壁的穩定性，增強它們的抗風能力？試說明理由5、 浮頂的設計必須滿足哪些要求？四、推導圓柱形油罐壁厚計算的定點法公式，并說明其使用范圍。(10) 五、某拱頂油罐的正操作壓力為200mm水柱，真空度50mm水柱，油罐壁的內直徑D=14.5m，罐壁共八層，各層高度均為1.6m，上部六層壁厚都是5mm，第二圈壁板厚度6mm，底圈板厚度7mm，該罐罐壁的設計腐蝕裕量為0.5 mm， Kz=1，如果不設加強圈，該罐適合在標準風速多大的地區建造？ (10)六、一拱頂罐的拱頂為

7、4mm厚鋼板，無加強筋，它與壁連接采用的包邊角鋼的橫截面積F=7.28cm2，包邊角鋼許用應力=1600kgf/cm2，油罐操作正壓力200mm水柱，真空度50mm水柱，頂板自重34kgf/m2，活載荷（包括雪載）為80kgf/m2，油罐拱頂半徑和罐壁直徑R=D=7700mm，頂板邊緣切線與水平線的夾角，焊縫系數=0.85，彈性模量E=2.1×106kgf/cm2。（1）驗算拱頂的穩定性；（5分）（2）包邊角鋼是否滿足強度要求。（10分）七、 159×4.5的A3鋼管鋪設的L平面管路，兩端為固定端，幾何尺寸為，不計曲管柔性；已知安裝溫度為-10，操作溫度為85，管材的線膨脹系數為=12×10-4cm/m，彈性模量E=2×1
